Toyota YARIS Floor stringers — Figure 5305

Toyota YARIS EPC diagram 5305, Floor stringers, with 4 images and 31 PNC and OE references.

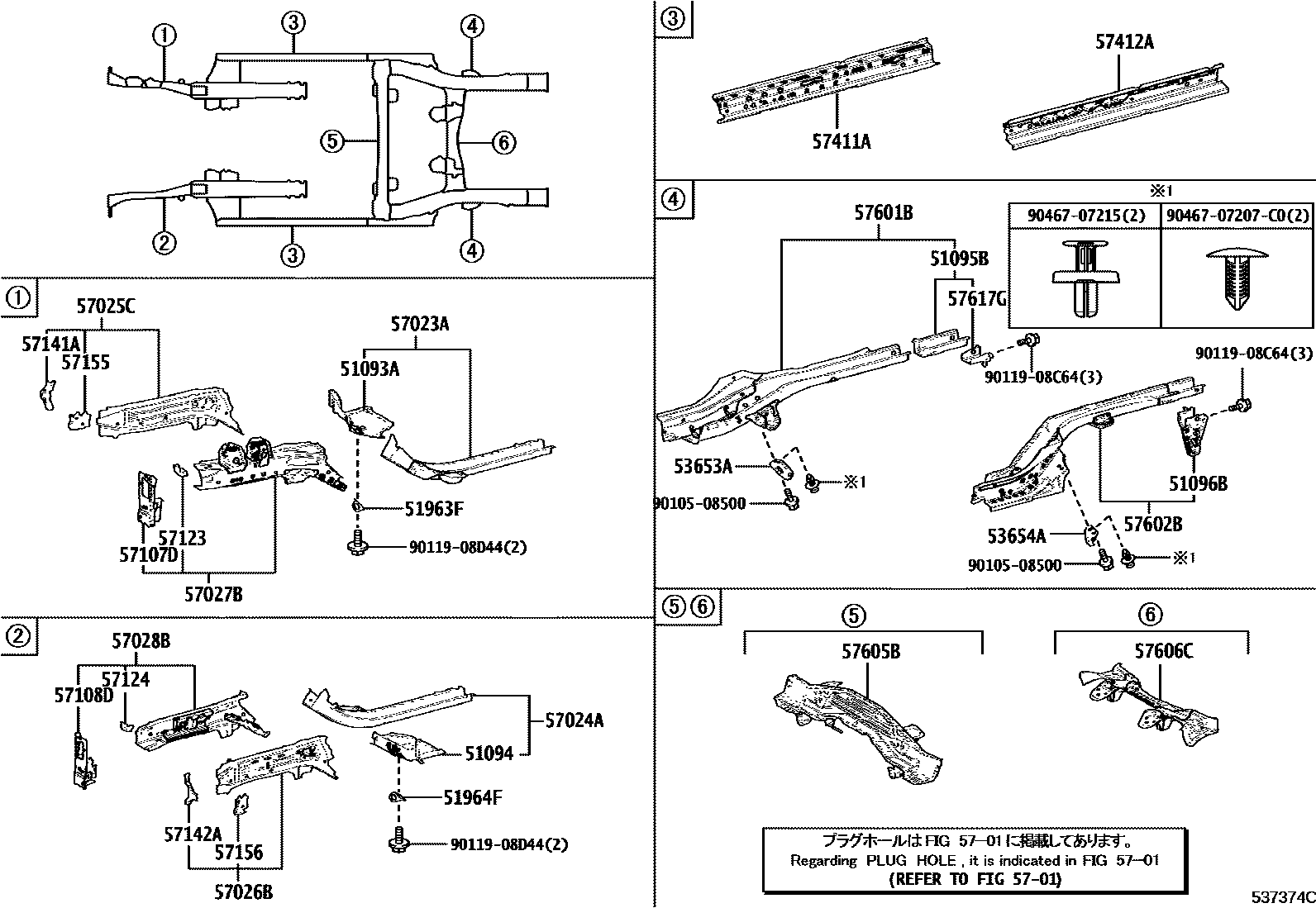

Toyota YARIS Floor stringers EPC diagram — 537374C
Floor stringers — 537374C (202008 – 999999)

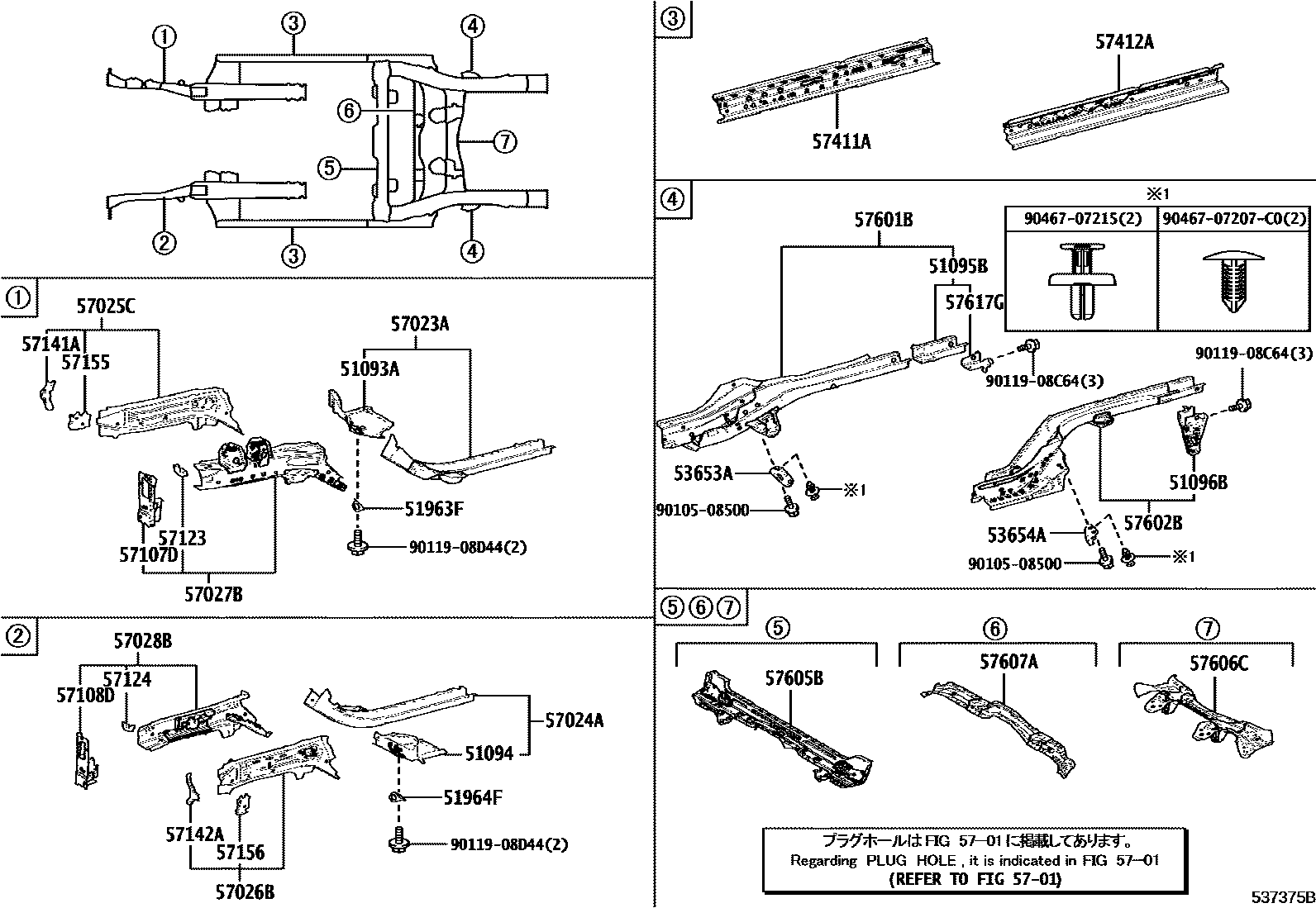

Toyota YARIS Floor stringers EPC diagram — 537375B
Floor stringers — 537375B (202008 – 999999)

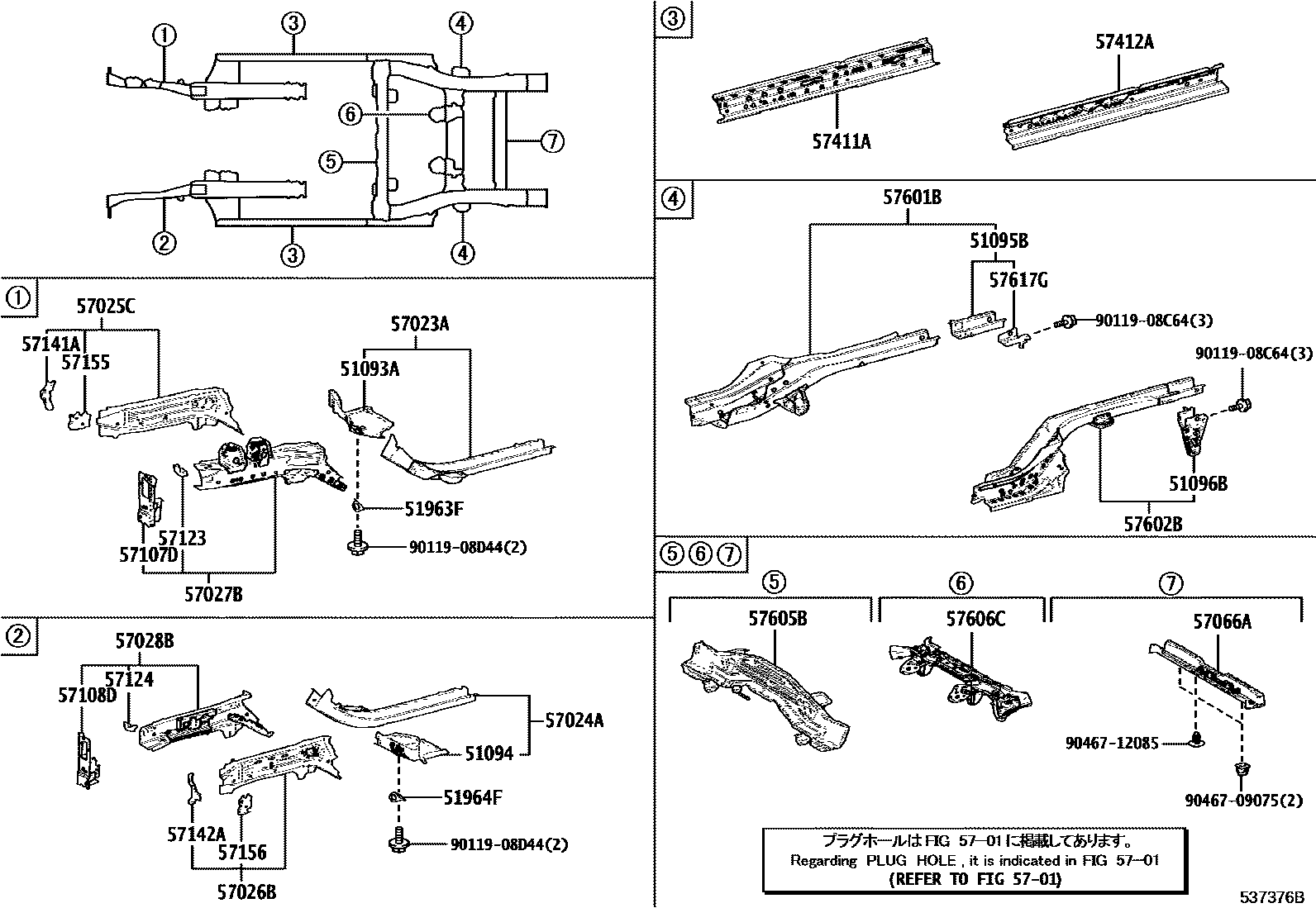

Toyota YARIS Floor stringers EPC diagram — 537376B
Floor stringers — 537376B (202008 – 999999)

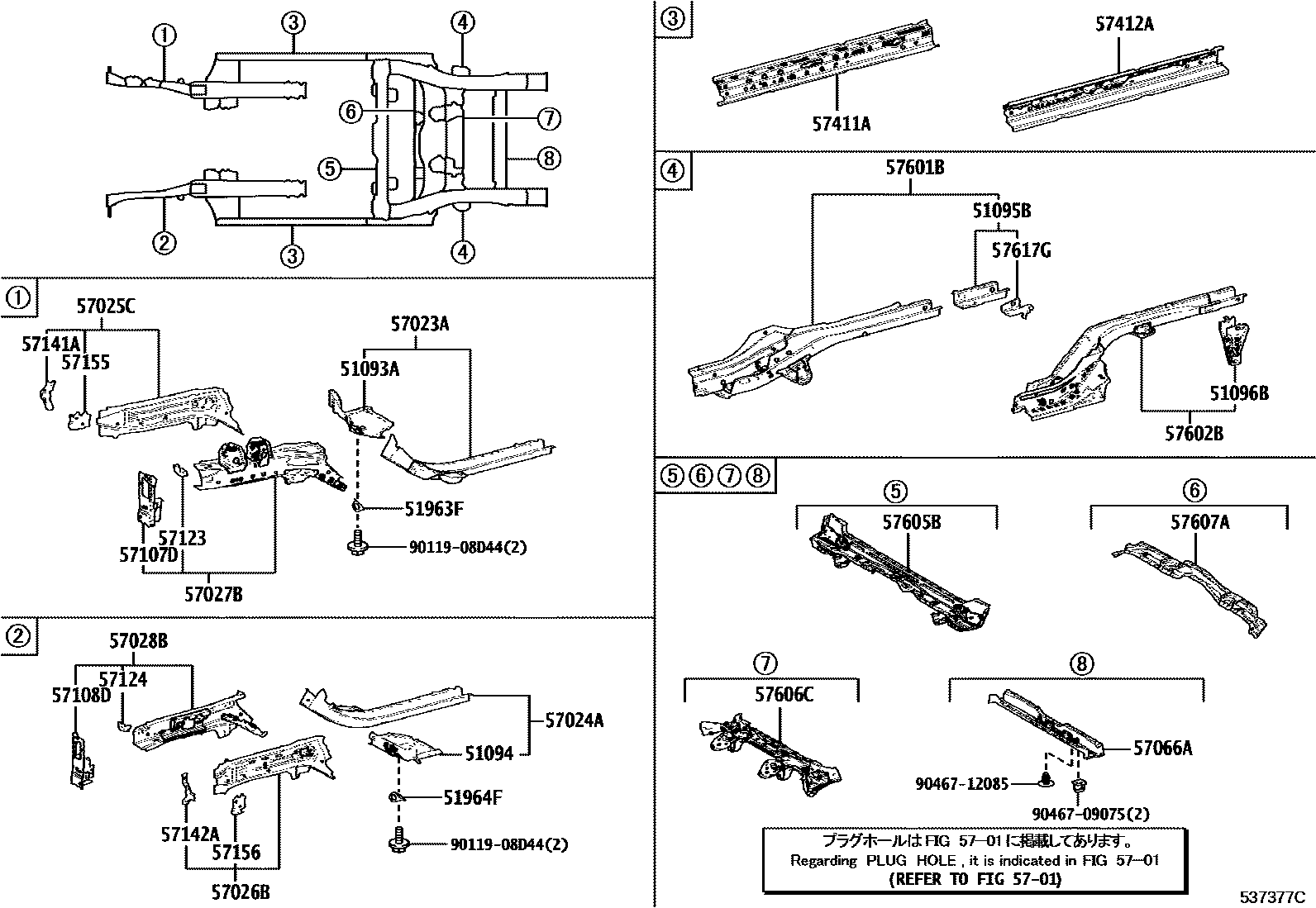

Toyota YARIS Floor stringers EPC diagram — 537377C
Floor stringers — 537377C (202008 – 999999)

PNC and OE references

PNCPart nameOE numbers
51093AToyota part51093-K0010 · 51093-K0011
51094Toyota part51094-K0010 · 51094-K0011
51095BRight rear transport hook sub-assembly51095-52060
51096BLeft rear transport hook sub-assembly51096-K0010
51963Ftransport hook51963-52090
51964Fleft transport hook51964-52040
53653ARear suspension right lower bracket53653-K0010
53654ARear suspension left lower bracket53654-K0010
57023ARight rear longitudinal beam sub-assembly57023-K0010 · 57023-K0011
57024ALeft rear longitudinal beam sub-assembly57024-K0010 · 57024-K0011
57025CRight front outer longitudinal beam sub-assembly57025-K0010
57026BLeft front outer longitudinal beam sub-assembly57026-K0010
57027BRight front inner longitudinal beam sub-assembly57027-52020
57028BLeft front inner longitudinal beam sub-assembly57028-K0010
57066ARear floor No. 6 cross member sub-assembly57066-K0010
57107DFront bumper right side installation reinforcement sub-assembly57107-K0010
57108DFront bumper left side installation reinforcement sub-assembly57108-K0010
57123Right front longitudinal beam bracket57123-K0010
57124Left front longitudinal beam bracket57124-K0010
57141AFront bumper arm right bracket57141-K0010
57142AFront bumper arm left bracket57142-K0010
57155No. 3 right front longitudinal beam reinforcement57155-K0010
57156No. 3 left front longitudinal beam reinforcement57156-K0010
57411AFloor right inner longitudinal beam57401-52260
57412AFloor left inner longitudinal beam57402-52310
57601BRear floor right front longitudinal beam sub-assembly57601-52430 · 57601-52450
57602BRear floor left front longitudinal beam sub-assembly57602-52520 · 57602-52540 · 57602-52670
57605BRear floor No. 1 cross member sub-assembly57605-K0020 · 57605-K0040 · 57605-K0050
57606CRear floor No. 2 cross member sub-assembly57606-K0020 · 57606-K0030
57607ARear floor No. 3 cross member sub-assembly57607-K0010
57617GToyota part57617-K0010
