Toyota YARIS 悬架横梁和发动机底罩 — Figure 5102

Toyota YARIS EPC diagram 5102, 悬架横梁和发动机底罩, with 4 images and 15 PNC and OE references.

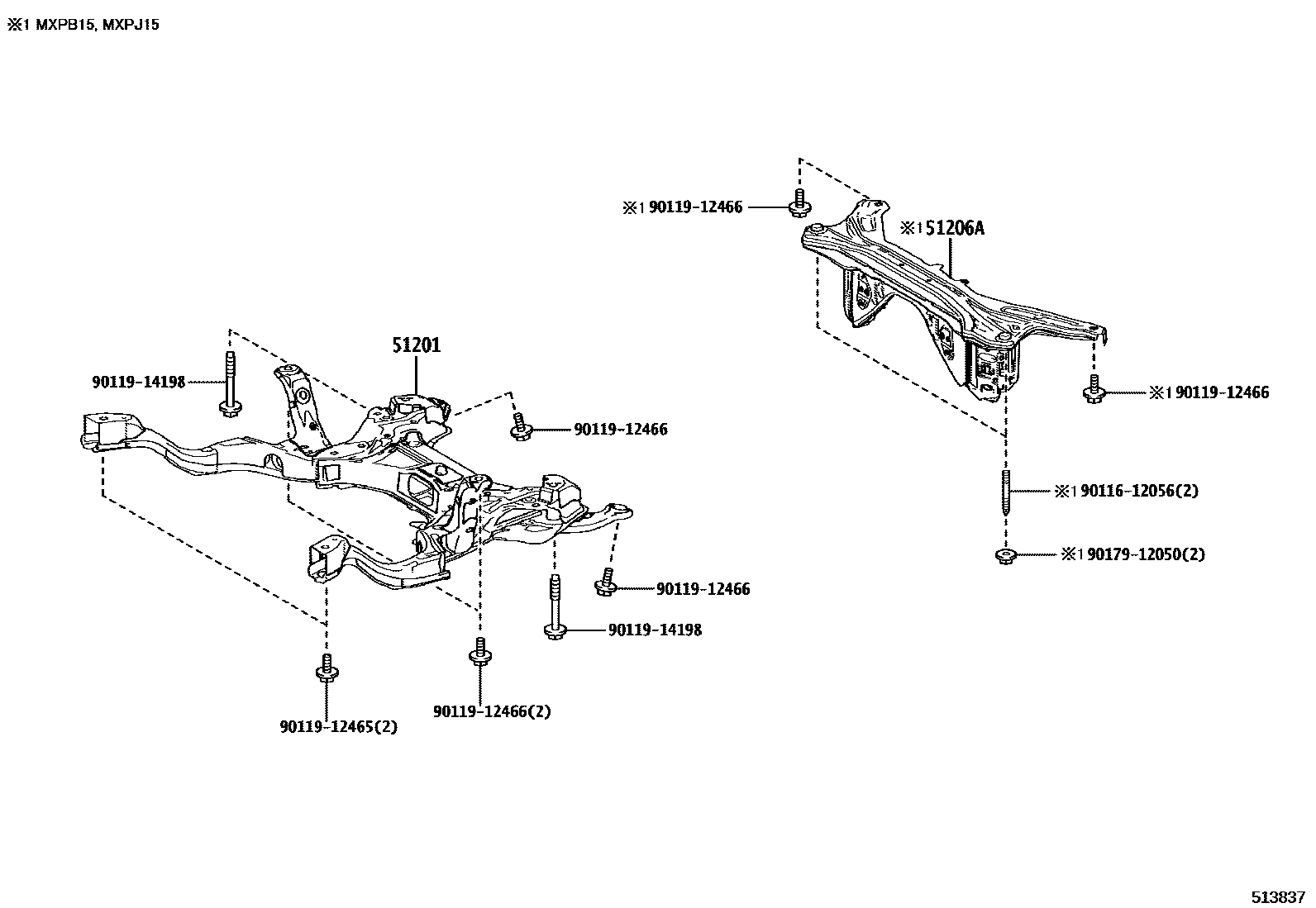

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513837
悬架横梁和发动机底罩 — 513837 (202008 – 999999)

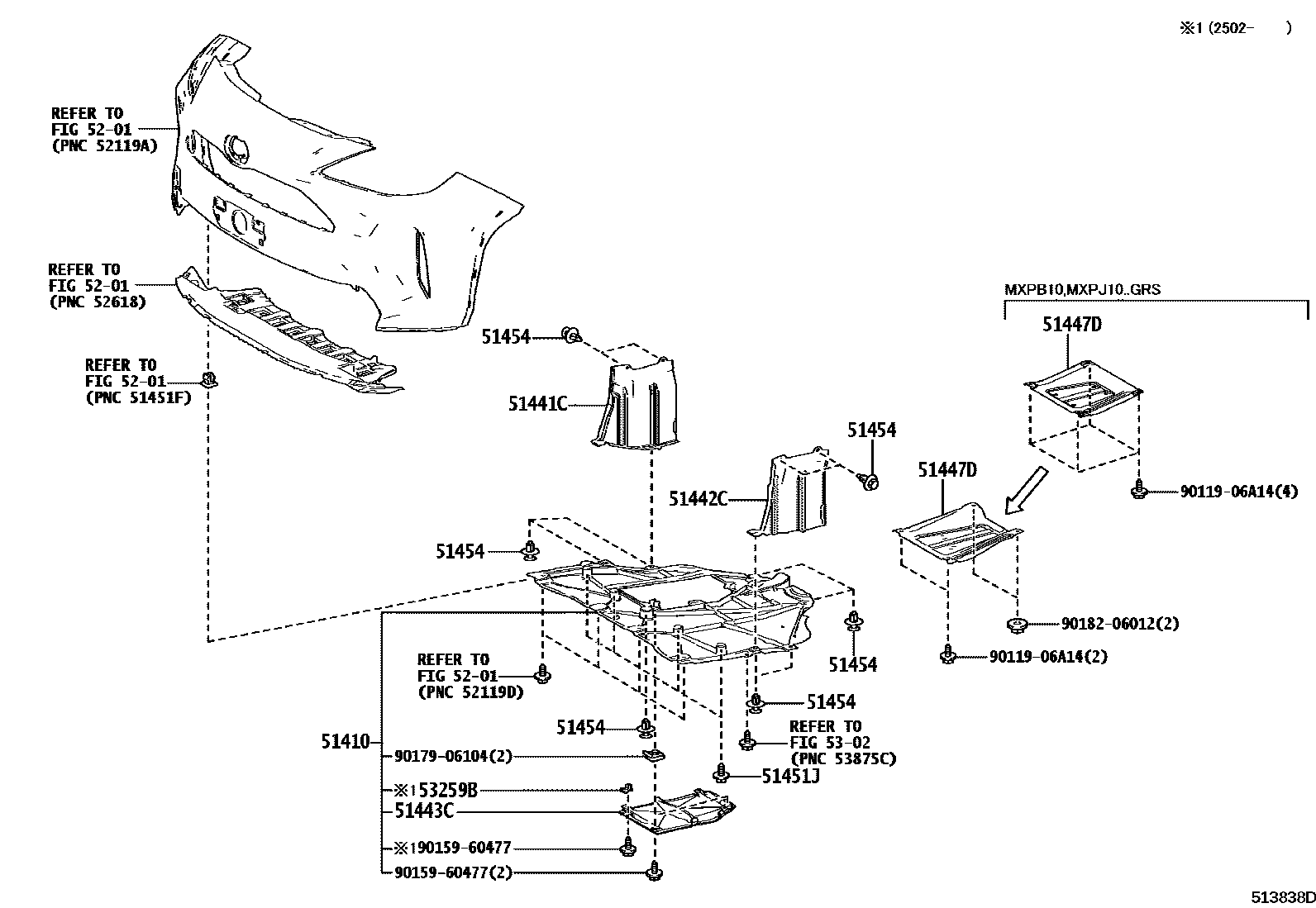

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513838D
悬架横梁和发动机底罩 — 513838D (202008 – 999999)

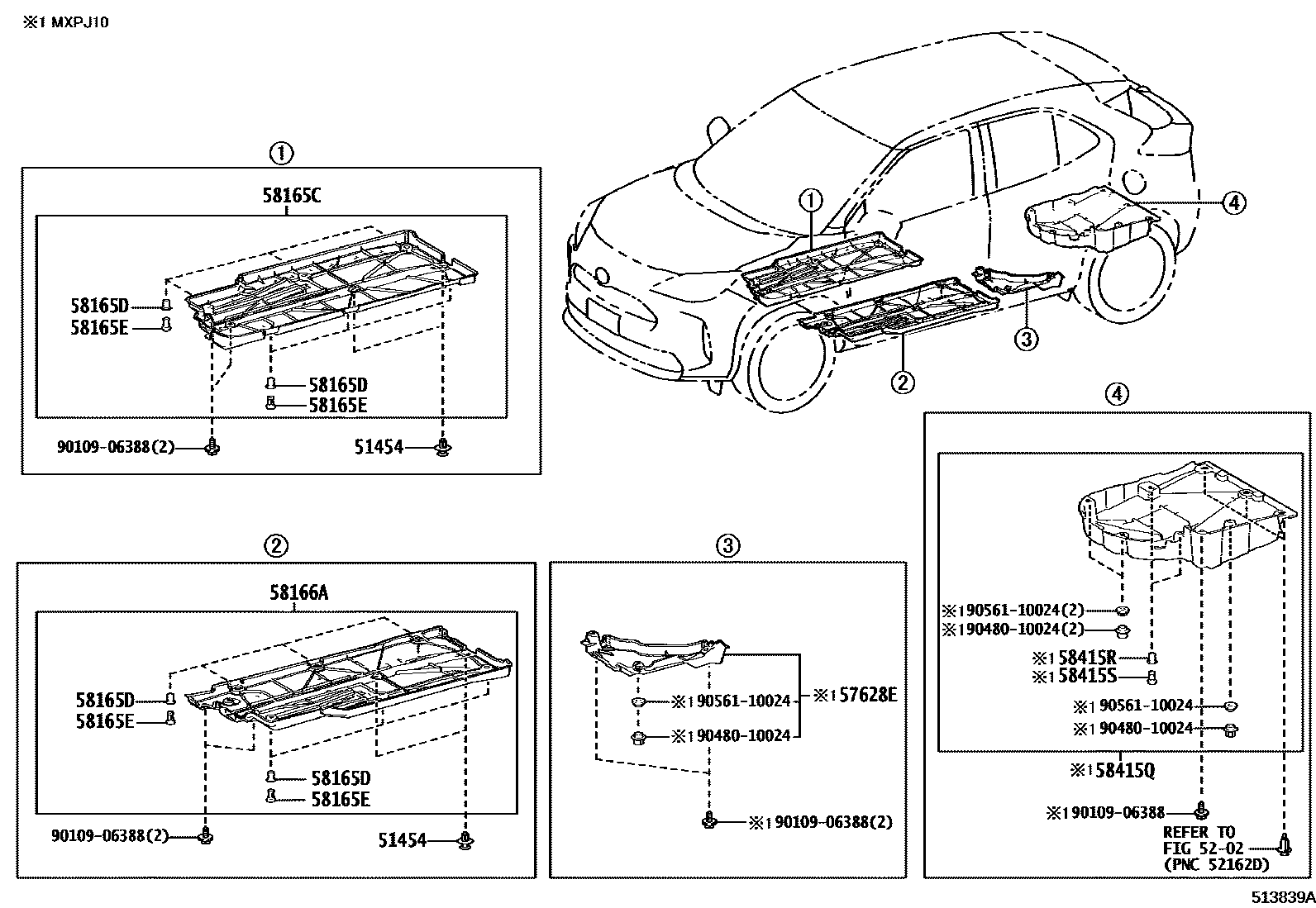

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513839A
悬架横梁和发动机底罩 — 513839A (202008 – 999999)
Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 514169B
悬架横梁和发动机底罩 — 514169B (202208 – 999999)

PNC and OE references

PNCPart nameOE numbers
51201Front suspension cross member sub-assembly51201-52180 · 51201-52181
51206ARear suspension cross member sub-assembly51206-K0010 · 51206-K0020
51410Engine No. 1 bottom cover assembly51410-52190 · 51410-K0020
51441CEngine right bottom cover51441-52430 · 51441-K0020
51442CEngine left bottom cover51442-52280 · 51442-K0020
51443CEngine right rear bottom cover51443-52120 · 51443-K0010
51447DNo. 4 engine center bottom cover51447-0D040 · 51447-52060
51451JToyota part90119-06A13
51454engine rear cover90467-07220
51477EToyota part51477-52030
51478BToyota part51478-52040
57628ERear floor left longitudinal member cover57628-K0030
58165CFront floor right cover58165-K0020
58166AFront floor left cover58166-K0020
58415QToyota part58415-52110
