Toyota YARIS 传动桥总成(CVT) — Figure 3401

Toyota YARIS EPC diagram 3401, 传动桥总成(CVT), with 6 images and 63 PNC and OE references.

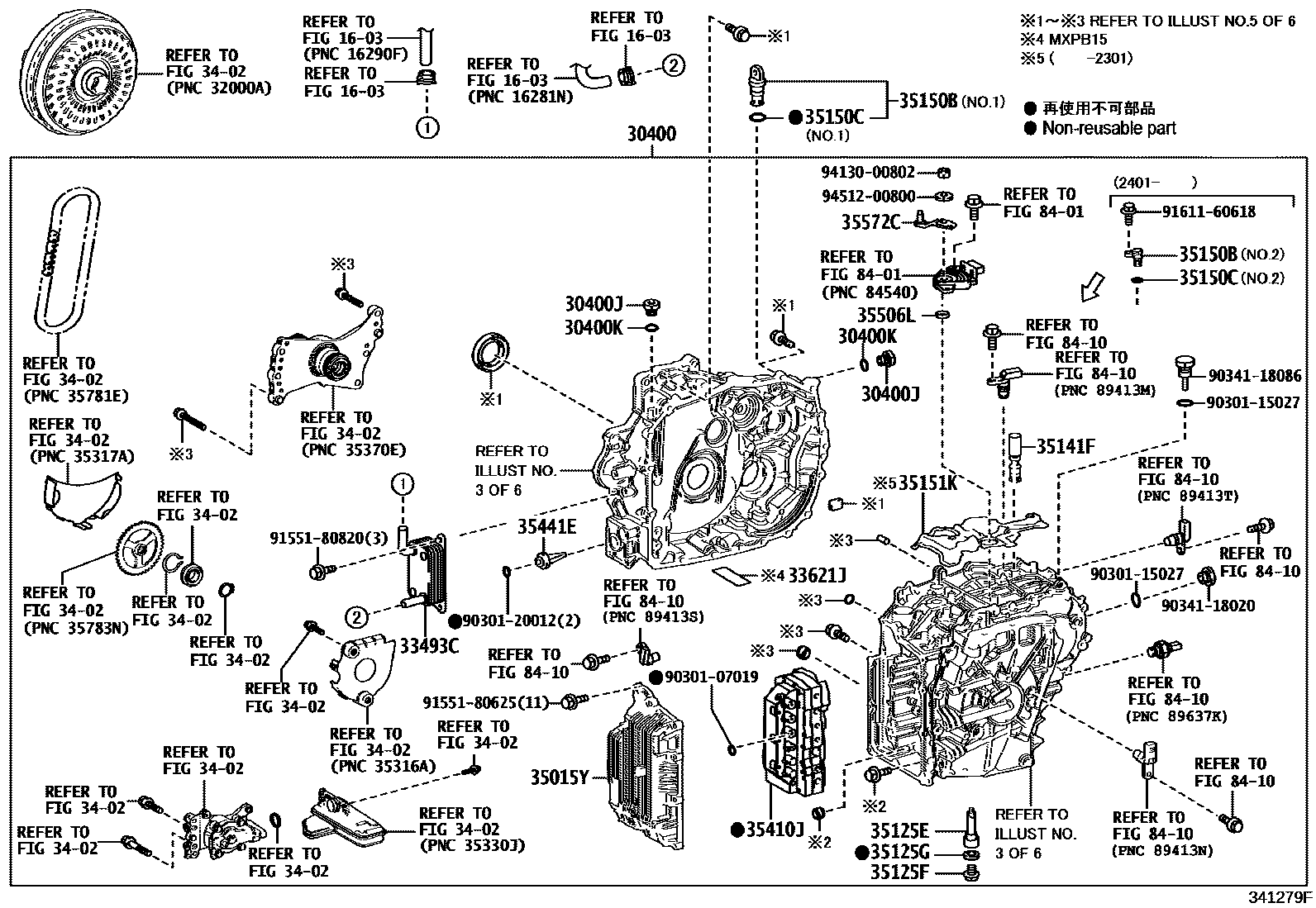

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341279F
传动桥总成(CVT) — 341279F (202008 – 999999)

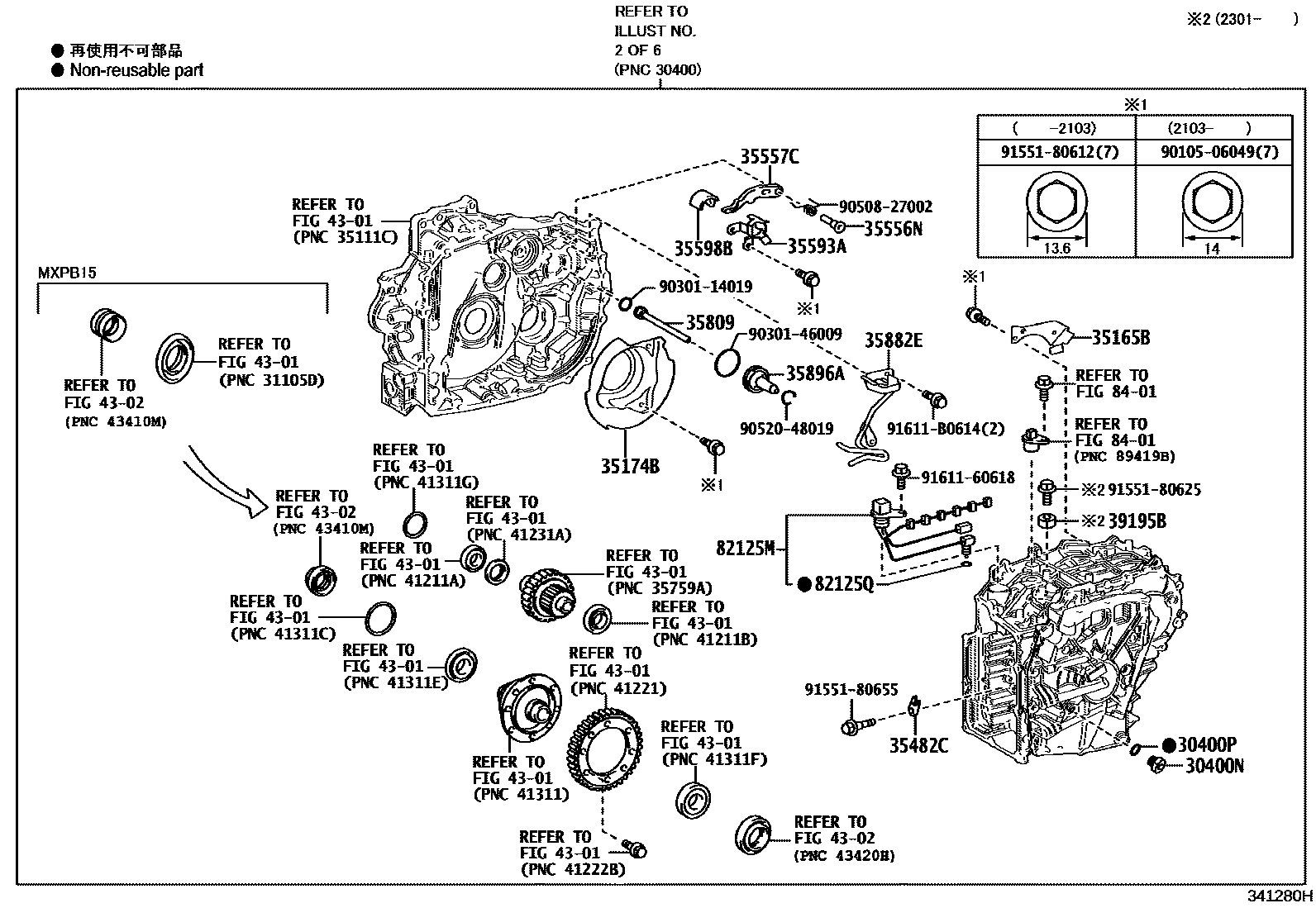

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341280H
传动桥总成(CVT) — 341280H (202008 – 999999)

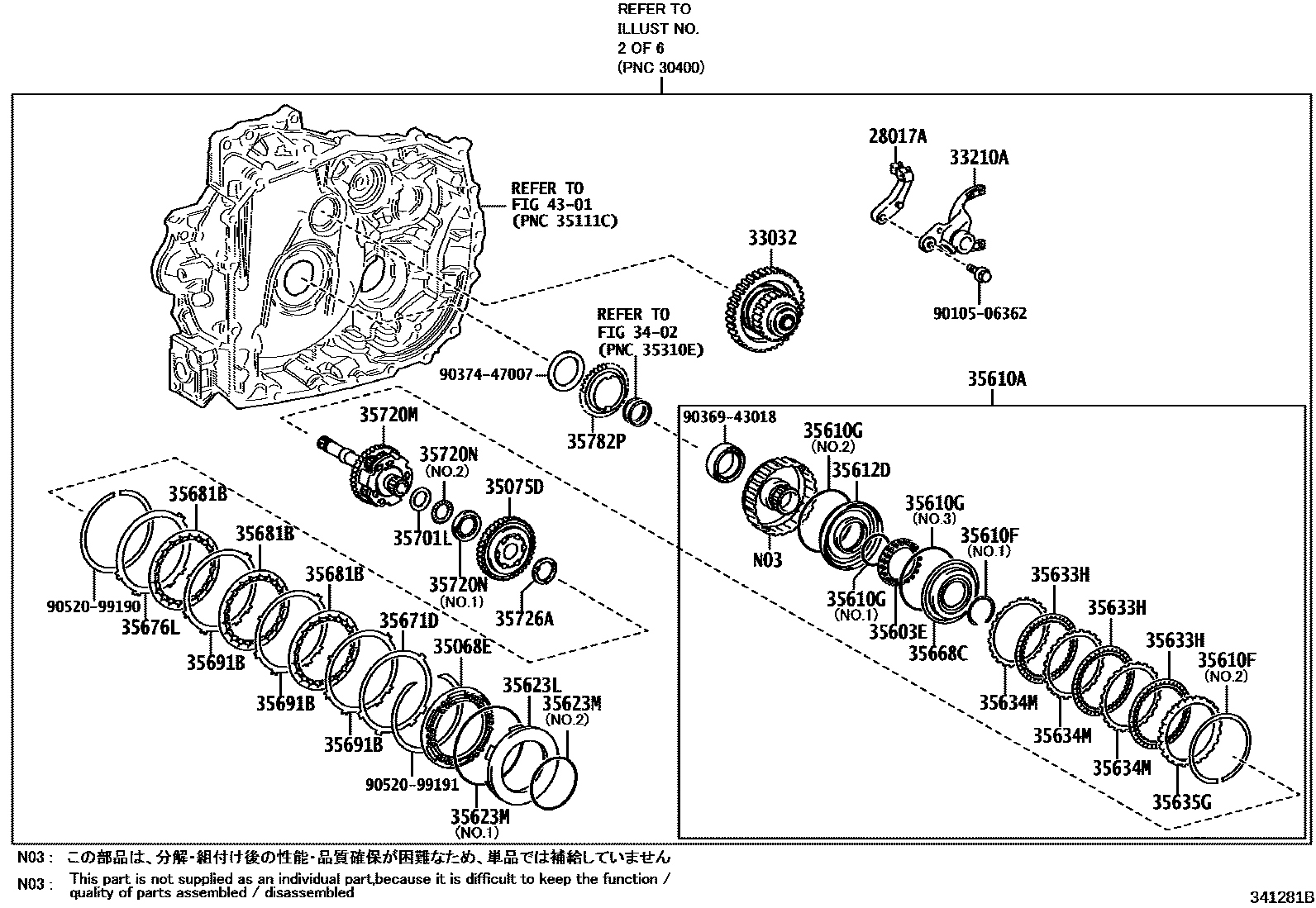

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341281B
传动桥总成(CVT) — 341281B (202008 – 999999)

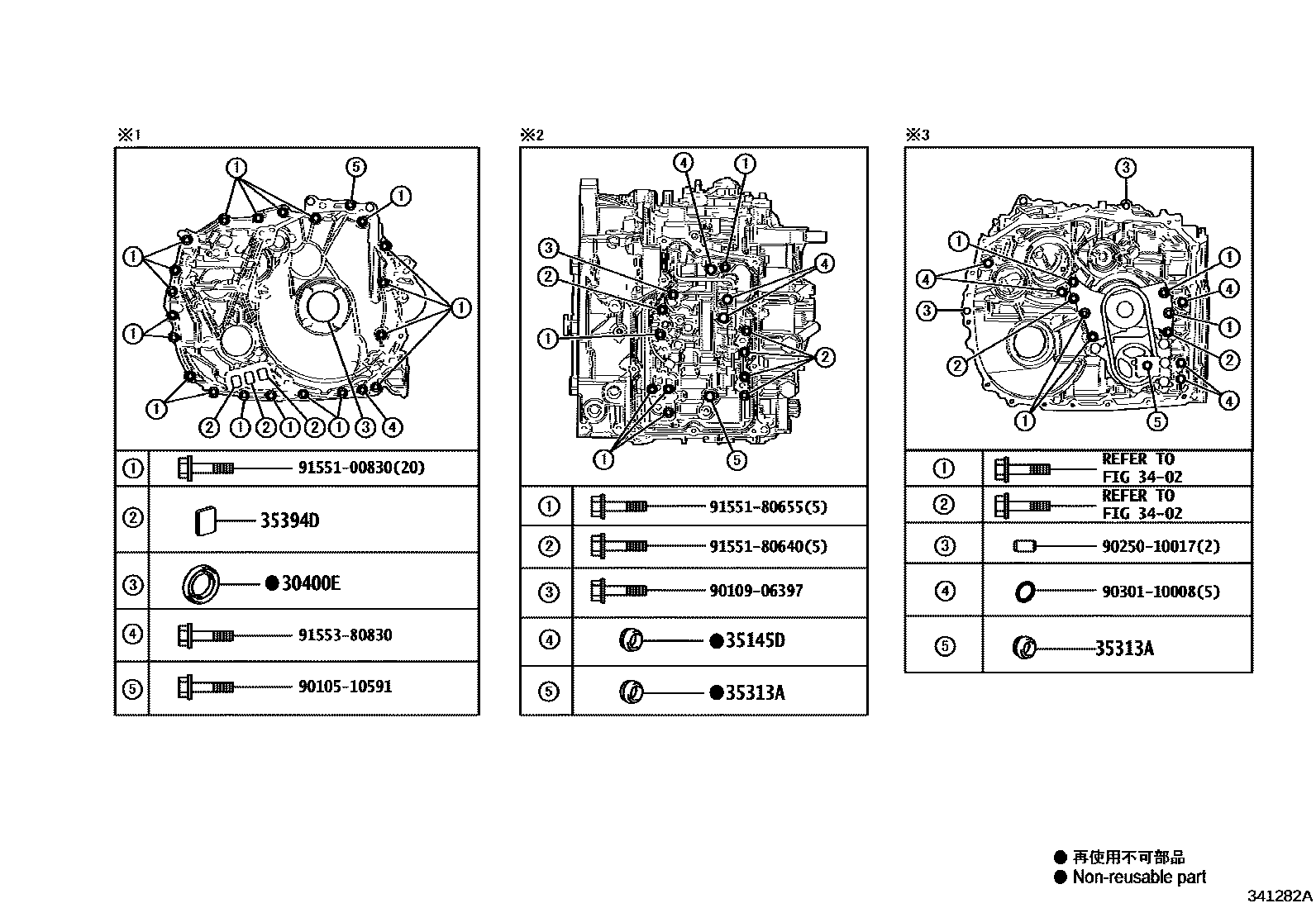

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341282A
传动桥总成(CVT) — 341282A (202008 – 999999)

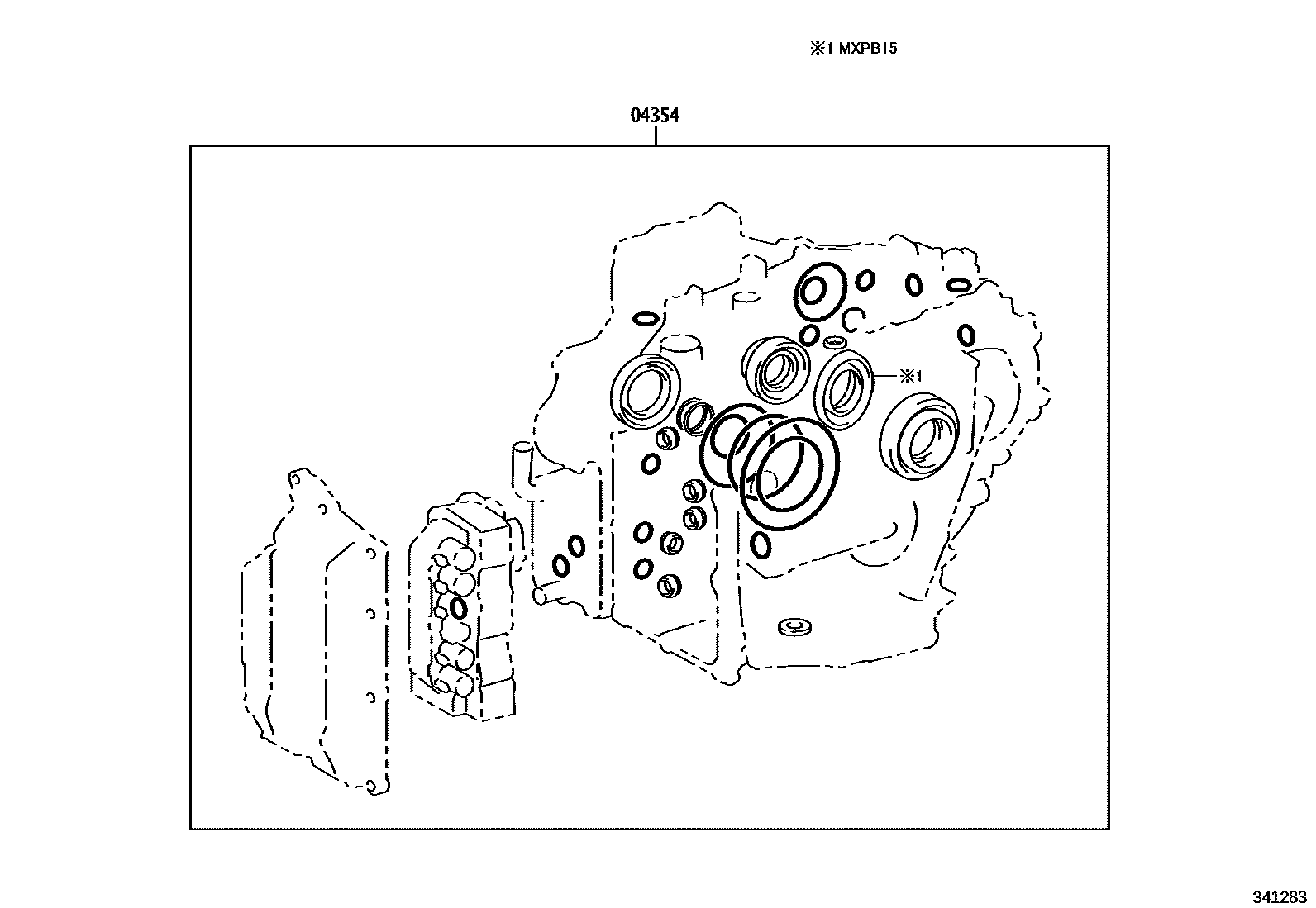

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341283
传动桥总成(CVT) — 341283 (202008 – 999999)

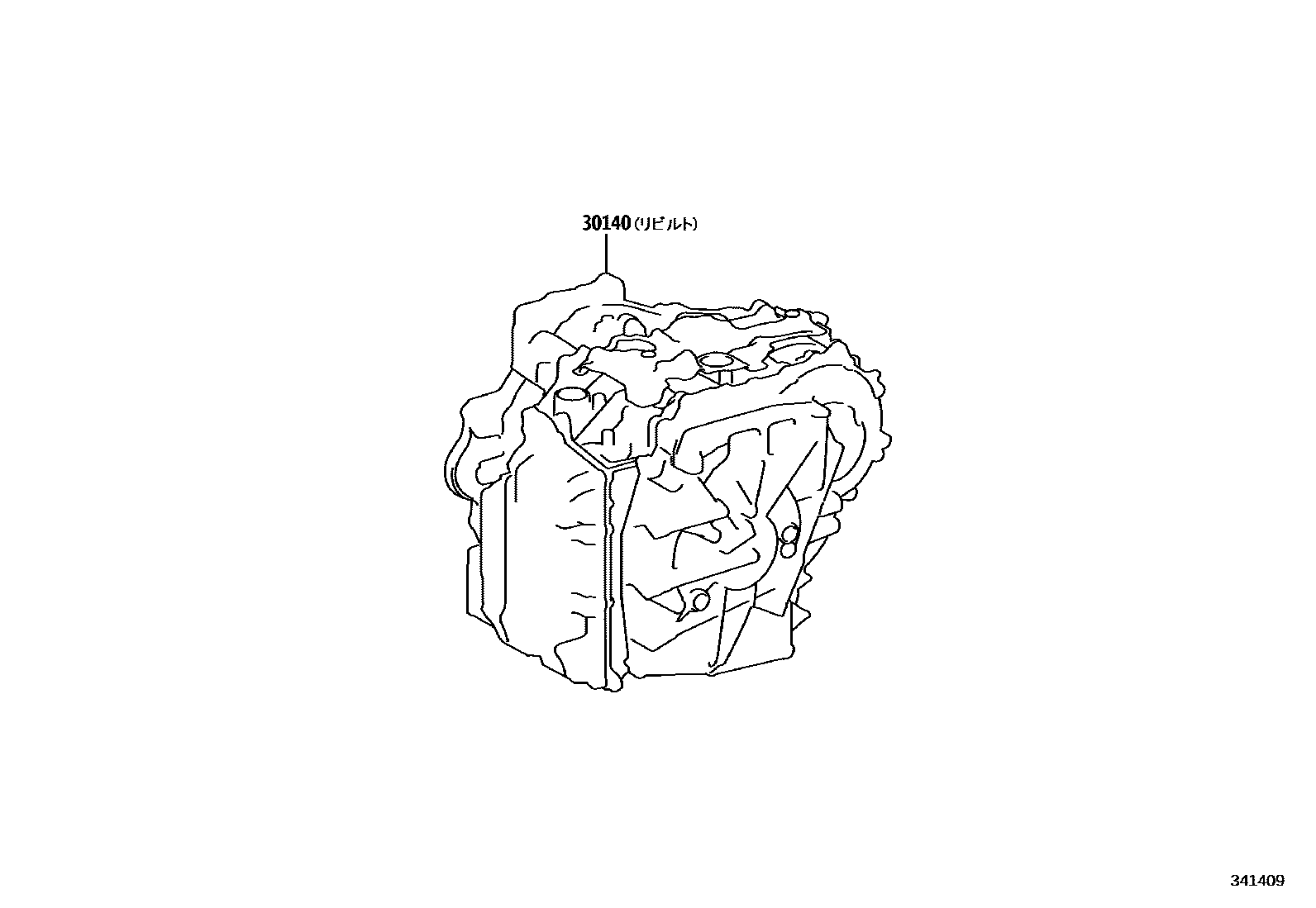

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341409
传动桥总成(CVT) — 341409 (202008 – 999999)

PNC and OE references

PNCPart nameOE numbers
04354Toyota part04354-K0010 · 04354-K0020
28017AToyota part28017-K2010
30140Refurbished continuously variable transmission axle assembly (without torque converter)30140-52500 · 30140-52520 · 30140-52580 · 30140-52650
30400Continuously variable transmission axle assembly30400-52500 · 30400-52520 · 30400-52580 · 30400-52650
30400ET-type oil seal (for CVT oil pump)90311-41019
30400JTransmission axle hole plug90341-08001
30400KTransaxle hole plug gasket90301-06196
30400NToyota part90341-18077
30400PToyota part90430-18008
33032Toyota part33032-K0010
33210AToyota part33210-12010 · 33210-K0010
33493CTransmission oil cooler33493-12100
33621JTransaxle oil information label33621-28021
35015YToyota part35015-12020 · 35015-52010
35068EToyota part35068-12060 · 35068-12061 · 35068-K0010
35075DToyota part35075-K0010
35125EToyota part35125-12490 · 35125-K0010
35125FToyota part90341-18016
35125GToyota part90430-18008
35141FNo. 1 vent plug (CVT)90930-03233
35145DTransmission axle housing gasket35145-33010
35150Bgearbox plug assembly35150-12040 · 35150-44010
35150CO-ring (for gearbox plug)90301-09173 · 90301-11008
35151KToyota part35151-52020
35165BToyota part35165-12100 · 35165-52080 · 35165-K0020
35174BToyota part35174-K0020
35313AToyota part35313-48020
35394DOil filter magnet (CVT)35394-48010
35410JTransmission valve body assembly35410-12A70 · 35410-52290
35441EToyota part35441-12130 · 35441-52040
35482CToyota part35482-73010
35506LToyota part90311-12002
35556NToyota part35556-12050
35557CToyota part35557-12080 · 35557-K0020
35572Ctransmission control lever35572-12190
35593AToyota part35593-12050
35598BToyota part35598-12060 · 35598-K0010
35603EToyota part35603-12070 · 35603-12071 · 35603-K0010
35610AToyota part35610-K0010
35610FToyota part90520-44041 · 90520-99192
35610GToyota part90301-48007 · 90302-89002 · 90302-92001
35612DToyota part35612-12110 · 35612-K0010
35623LToyota part35623-12120 · 35623-12140 · 35623-K0010
35623MToyota part90301-93002 · 90301-99208
35633HToyota part35633-12170 · 35633-K0010
35634MToyota part35634-12120 · 35634-K0010
35635GToyota part35635-12410 · 35635-12480 · 35635-12490 · 35635-12500 · 35635-12510 · 35635-12520 · 35635-12530 · 35635-12540 · 35635-12550 · 35635-12560 · 35635-12570 · 35635-12580 · 35635-12590 · 35635-52270 · 35635-52280 · 35635-52290 · 35635-52300 · 35635-52310 · 35635-52320 · 35635-52330 · 35635-52340 · 35635-52350 · 35635-52360 · 35635-52370 · 35635-52380 · 35635-K0010
35668CToyota part35668-12070 · 35668-12071 · 35668-K0010
35671DToyota part35671-12070 · 35671-K0010
35676LToyota part35676-12140 · 35676-K0010
35681BToyota part35681-12080 · 35681-K0010
35691BToyota part35691-12070 · 35691-K0010
35701LToyota part35789-12120
35720MToyota part35720-K0010
35720NToyota part90374-24008 · 90374-29012
35726AToyota part35726-12020
35782PToyota part35782-12070
35809Toyota part35809-12030 · 35809-K0010
35882EToyota part35882-12080 · 35882-K0010
35896AToyota part35896-12030 · 35896-K0010
39195BToyota part39195-52010
82125MTransmission wiring harness82125-12670 · 82125-42030
82125QO-ring (for transmission wiring harness)90301-06004
