Toyota YARIS 浅盘形地板和车身下背板 — Figure 5801

Toyota YARIS EPC diagram 5801, 浅盘形地板和车身下背板, with 3 images and 43 PNC and OE references.

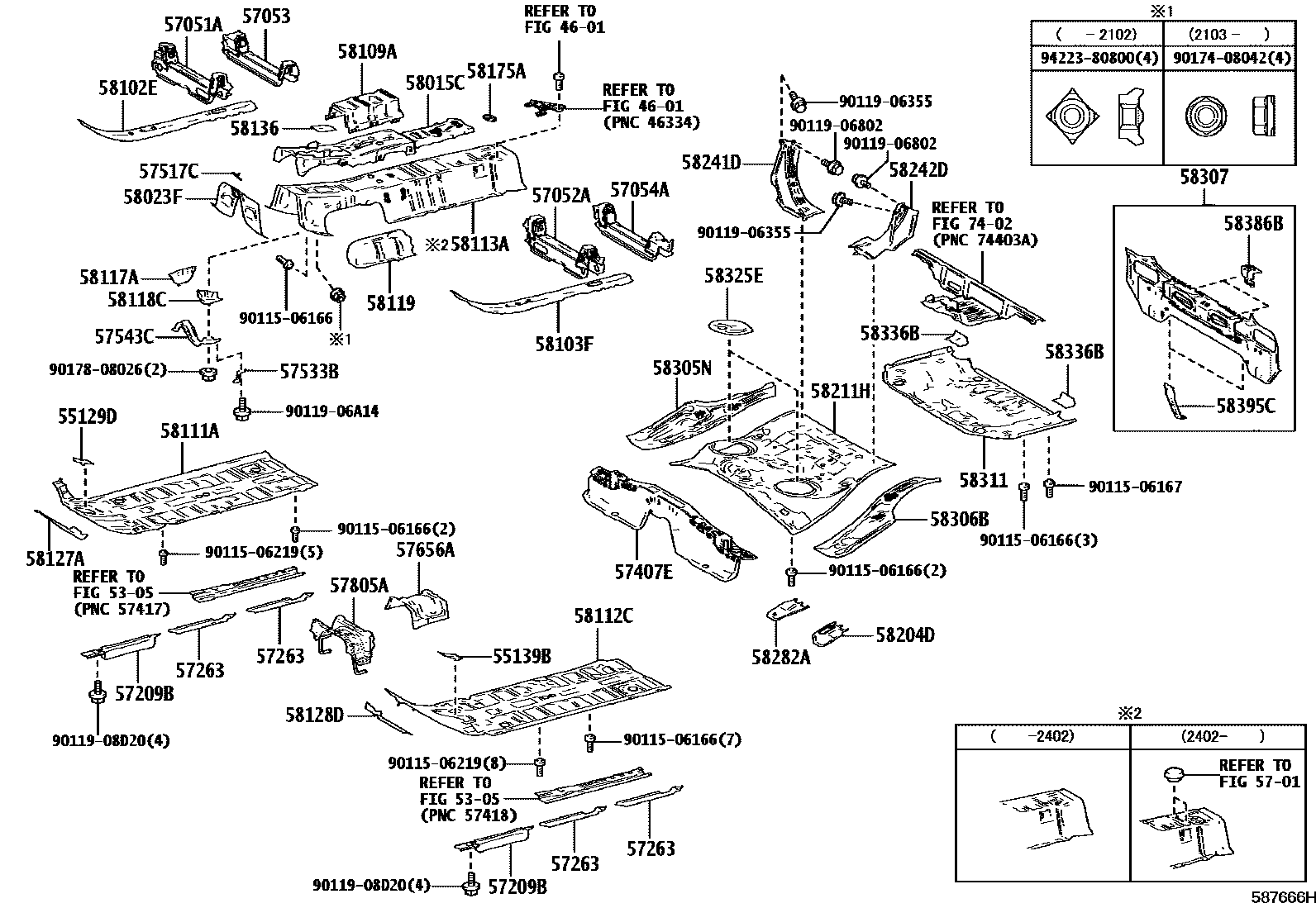

Toyota YARIS 浅盘形地板和车身下背板 EPC diagram — 587666H
浅盘形地板和车身下背板 — 587666H (202008 – 202404)

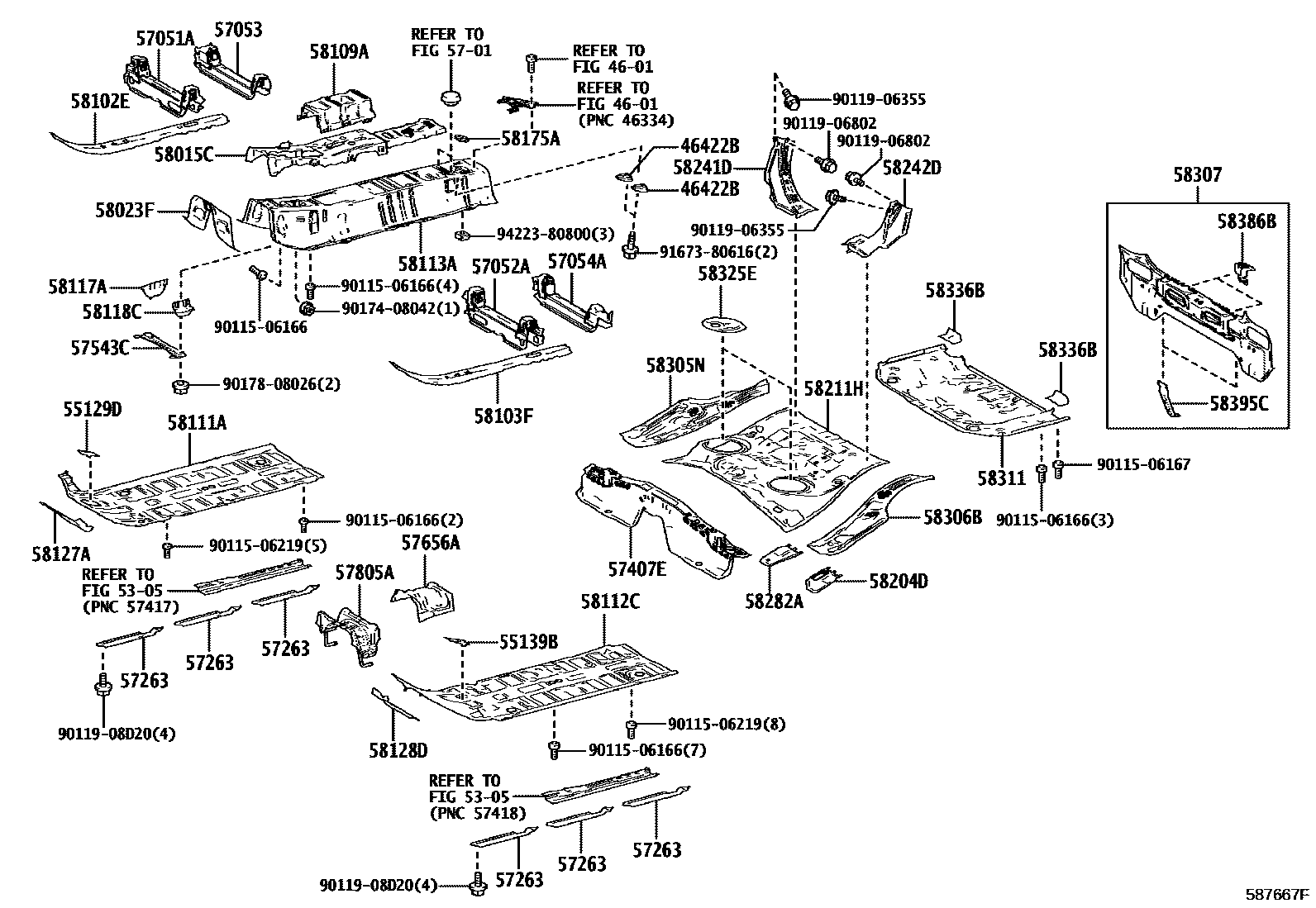

Toyota YARIS 浅盘形地板和车身下背板 EPC diagram — 587667F
浅盘形地板和车身下背板 — 587667F (202009 – 999999)

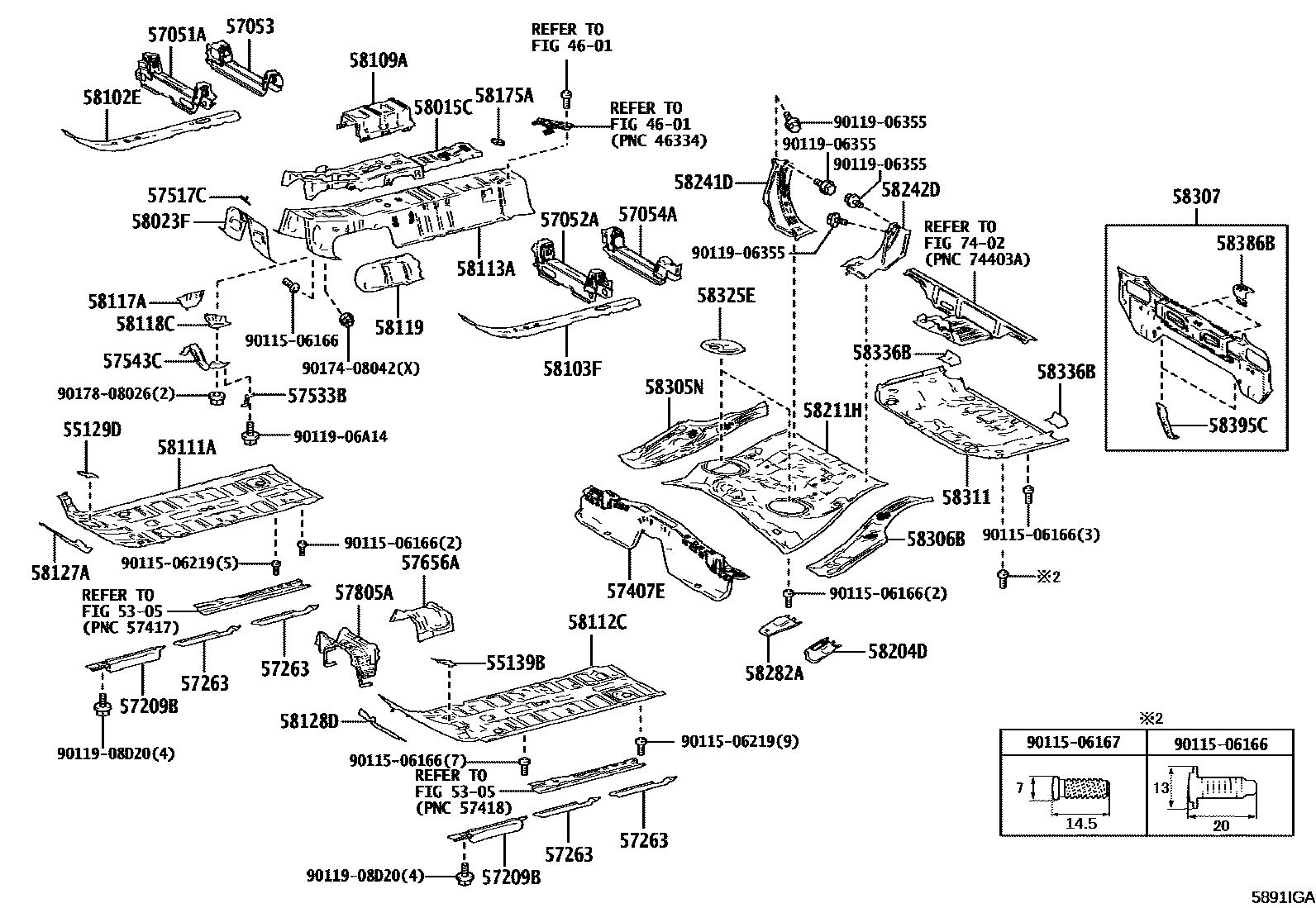

Toyota YARIS 浅盘形地板和车身下背板 EPC diagram — 5891IGA
浅盘形地板和车身下背板 — 5891IGA (202404 – 999999)

PNC and OE references

PNCPart nameOE numbers
46422BToyota part46422-12011
55129DRight front panel hole cover55129-52060 · 55129-K0010
55139BLeft front panel hole cover55139-52030 · 55139-K0010
57051AFront floor right cross member sub-assembly57051-52090 · 57051-52110
57052AFront floor left cross member sub-assembly57052-52080 · 57052-52100
57053Front floor right cross member reinforcement sub-assembly57053-52030 · 57053-K0010
57054AFront floor left cross member reinforcement sub-assembly57054-52040 · 57054-K0010
57209BToyota part57209-52010
57263Engine rear support beam cushion57263-52010
57407ECenter floor beam sub-assembly57407-52080
57517CToyota part57517-52010
57533BFront floor center bracket57533-52040
57543CCenter Floor Bracket No. 157543-52020 · 57543-K0010
57656ANo. 1 exhaust pipe mounting bracket57656-52140 · 57656-K0020
57805ARear No. 1 seat support No. 1 reinforcement sub-assembly57805-K0020
58015CToyota part58015-52120 · 58015-K0020
58023FToyota part58023-K0010
58102EToyota part58102-52020
58103FToyota part58103-52080
58109AParking brake fixing sub-assembly58109-52010
58111AFront floor right bottom panel58111-K0010
58112CFront floor left bottom panel58112-K0010
58113Afront floor center panel58113-52941 · 58113-52943 · 58113-52946 · 58113-52947
58117AFront floor right reinforcement58117-52100
58118CFront floor left reinforcement58118-52050 · 58118-52060
58119front floor front side panel58119-52030
58127AFront cross member to front panel beam right reinforcement58127-K0010
58128DToyota part58128-K0010
58136Front floor hole cover58136-52020
58175ANo. 1 parking brake base reinforcement58175-K0020
58204DRear left seat outer hinge bracket sub-assembly58204-52110
58211Hcentral floor base58211-52340 · 58211-52350
58241DRight front wheel housing inner corner panel58241-52040
58242DLeft front wheel housing inner corner panel58242-52030
58282ARight No. 3 seat belt anchor to floor base58282-52070
58305NToyota part58305-12060
58306BToyota part58306-12040
58307Body lower back panel sub-assembly58307-52720
58311rear floor pan58311-52914
58325ERear floor access hole cover58325-10051
58336BRear floor pan reinforcement58336-52020
58386BRear bumper cover bracket No. 258386-47020
58395CToyota part58395-52010
