Toyota YARIS 悬架横梁和发动机底罩 — Figure 5102

Toyota YARIS EPC diagram 5102, 悬架横梁和发动机底罩, with 7 images and 22 PNC and OE references.

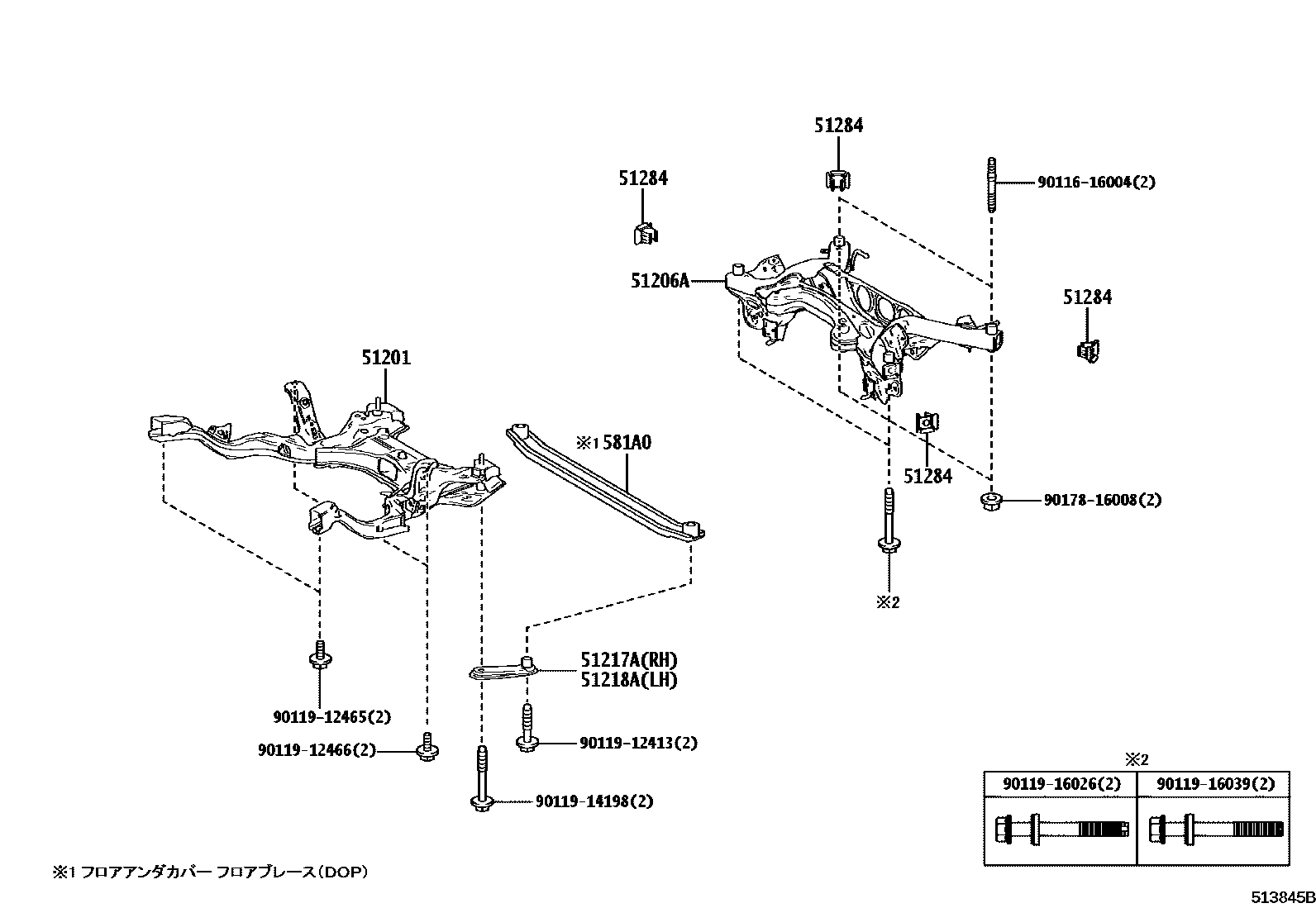

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513845B
悬架横梁和发动机底罩 — 513845B (202008 – 999999)

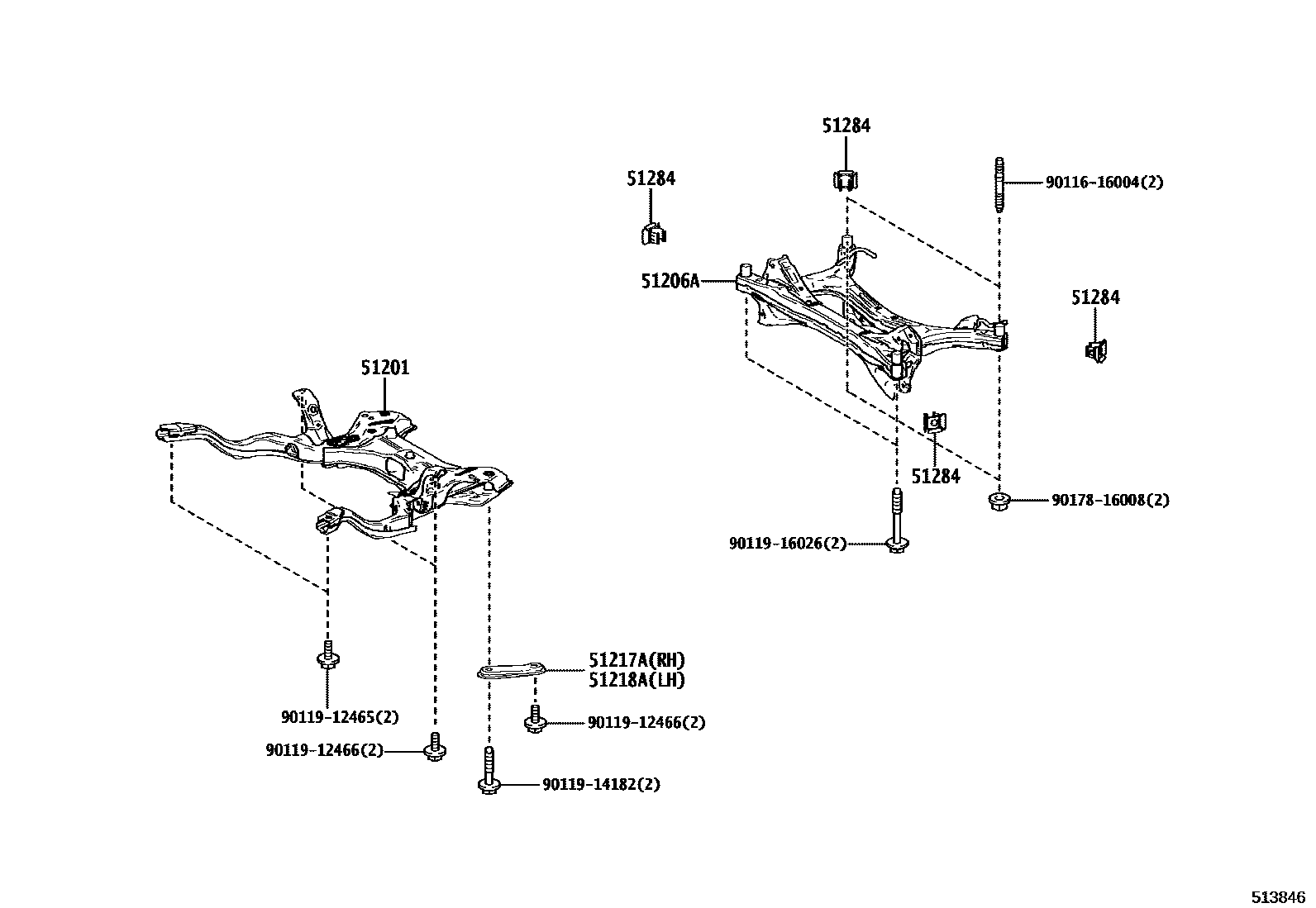

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513846
悬架横梁和发动机底罩 — 513846 (202009 – 999999)

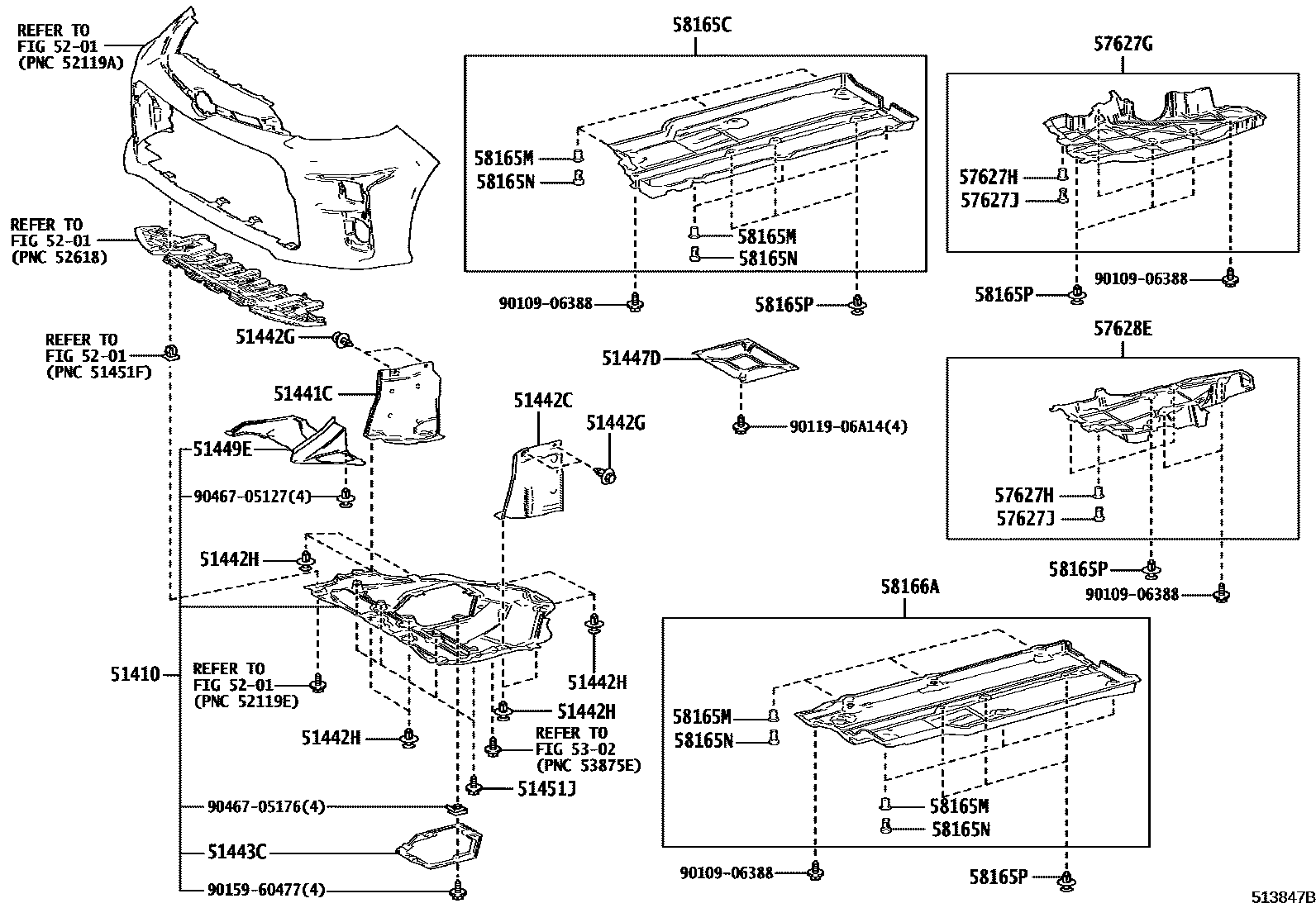

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513847B
悬架横梁和发动机底罩 — 513847B (202008 – 999999)

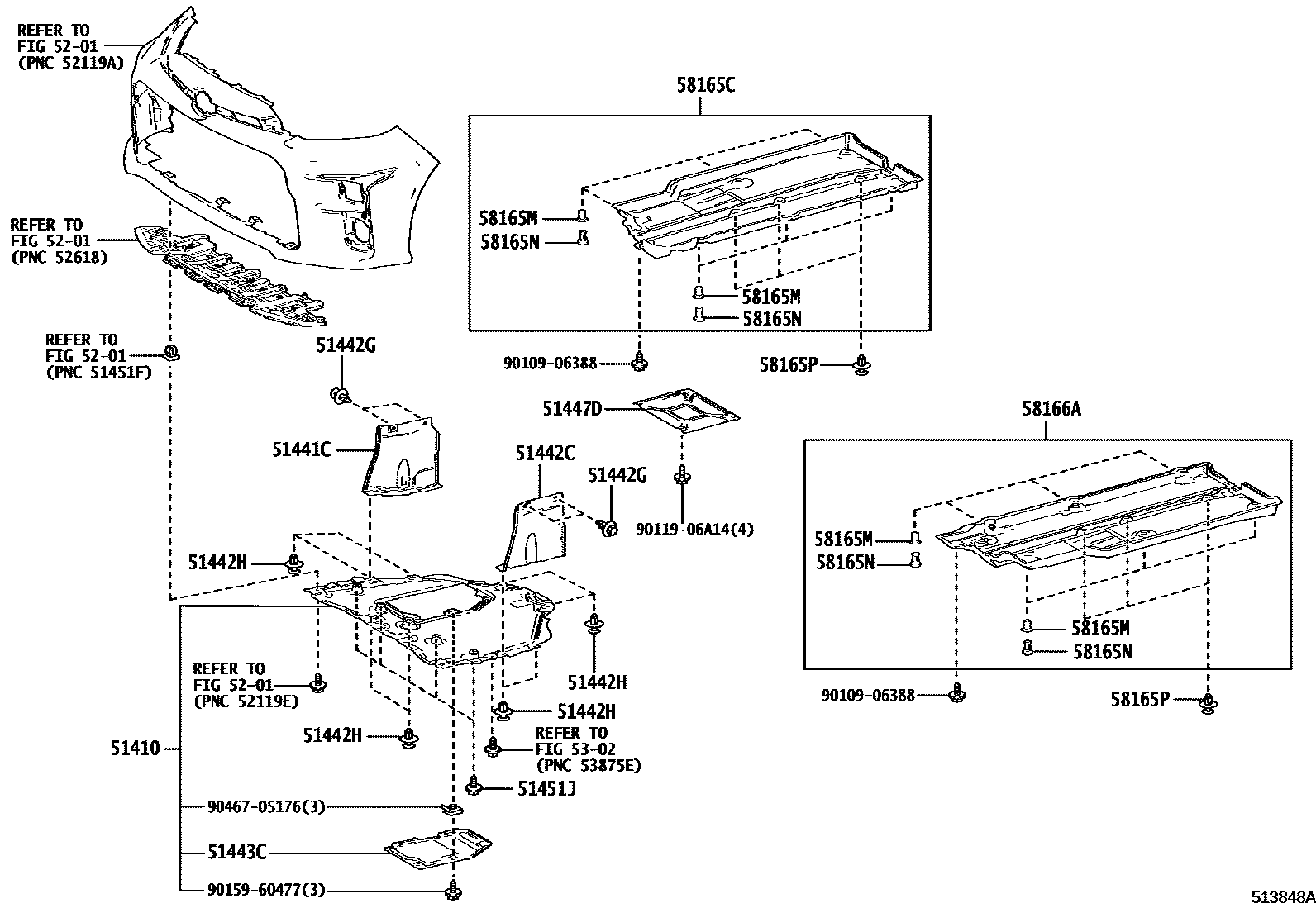

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513848A
悬架横梁和发动机底罩 — 513848A (202009 – 999999)

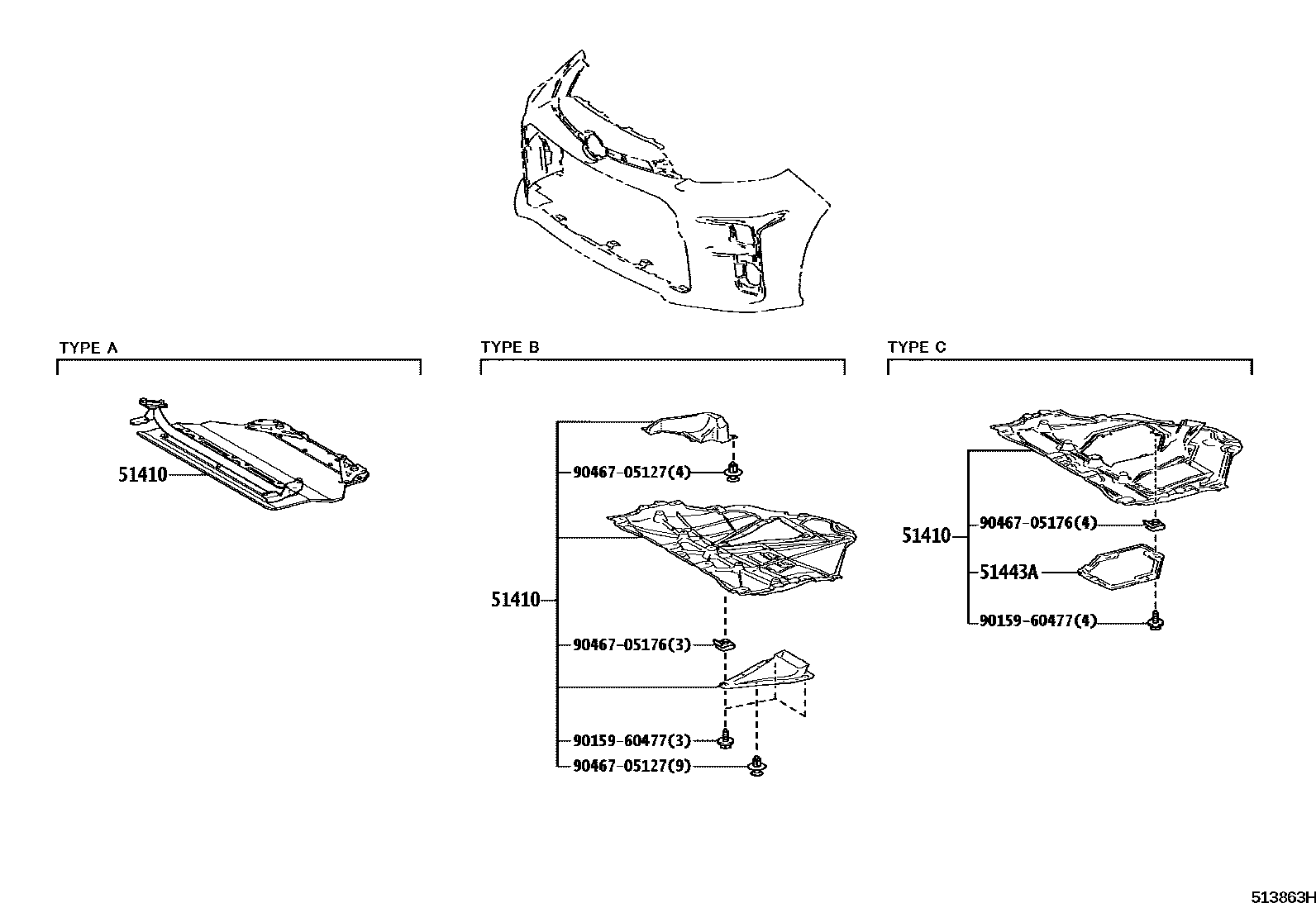

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513863H
悬架横梁和发动机底罩 — 513863H (202008 – 999999)

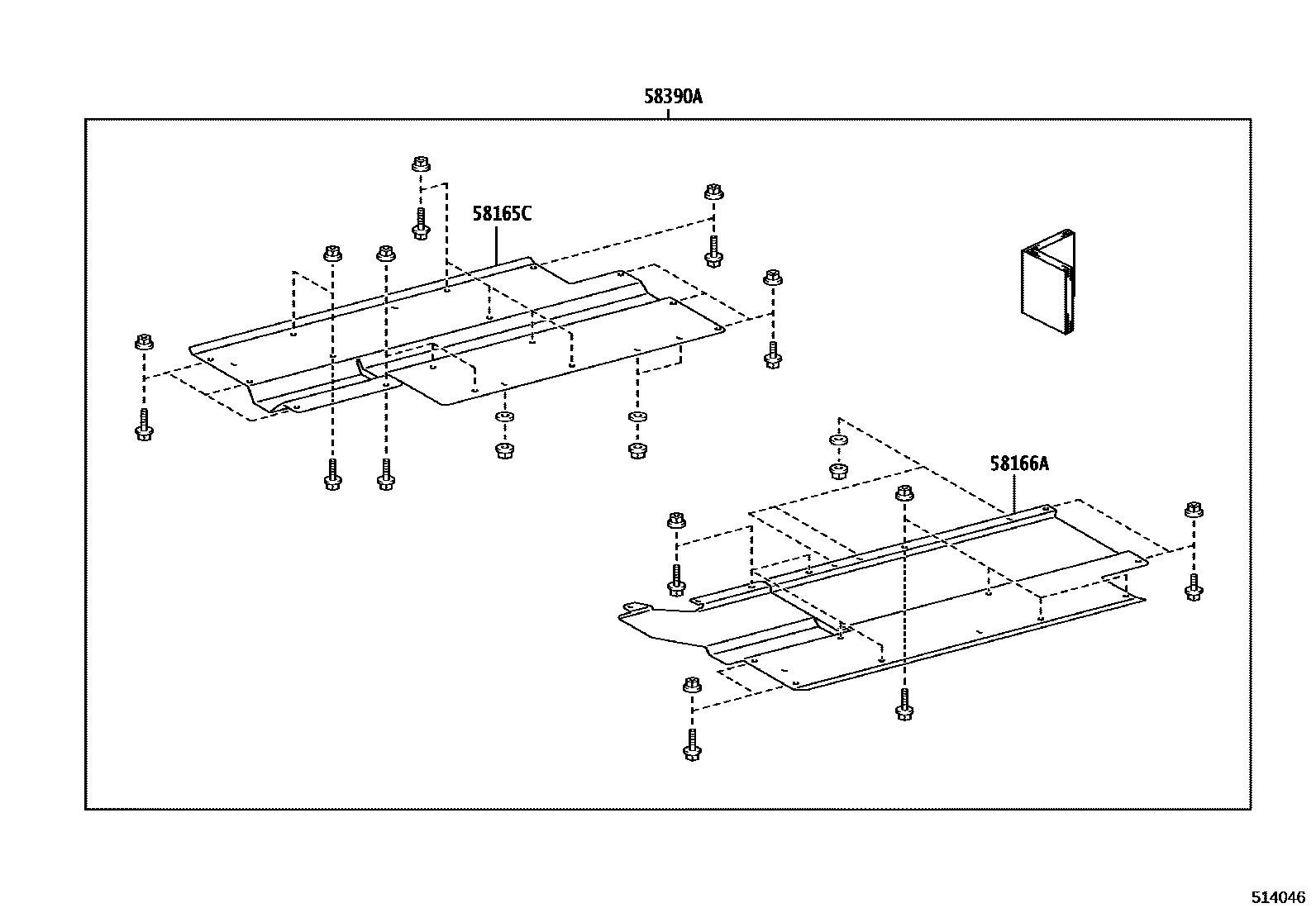

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 514046
悬架横梁和发动机底罩 — 514046 (202008 – 999999)

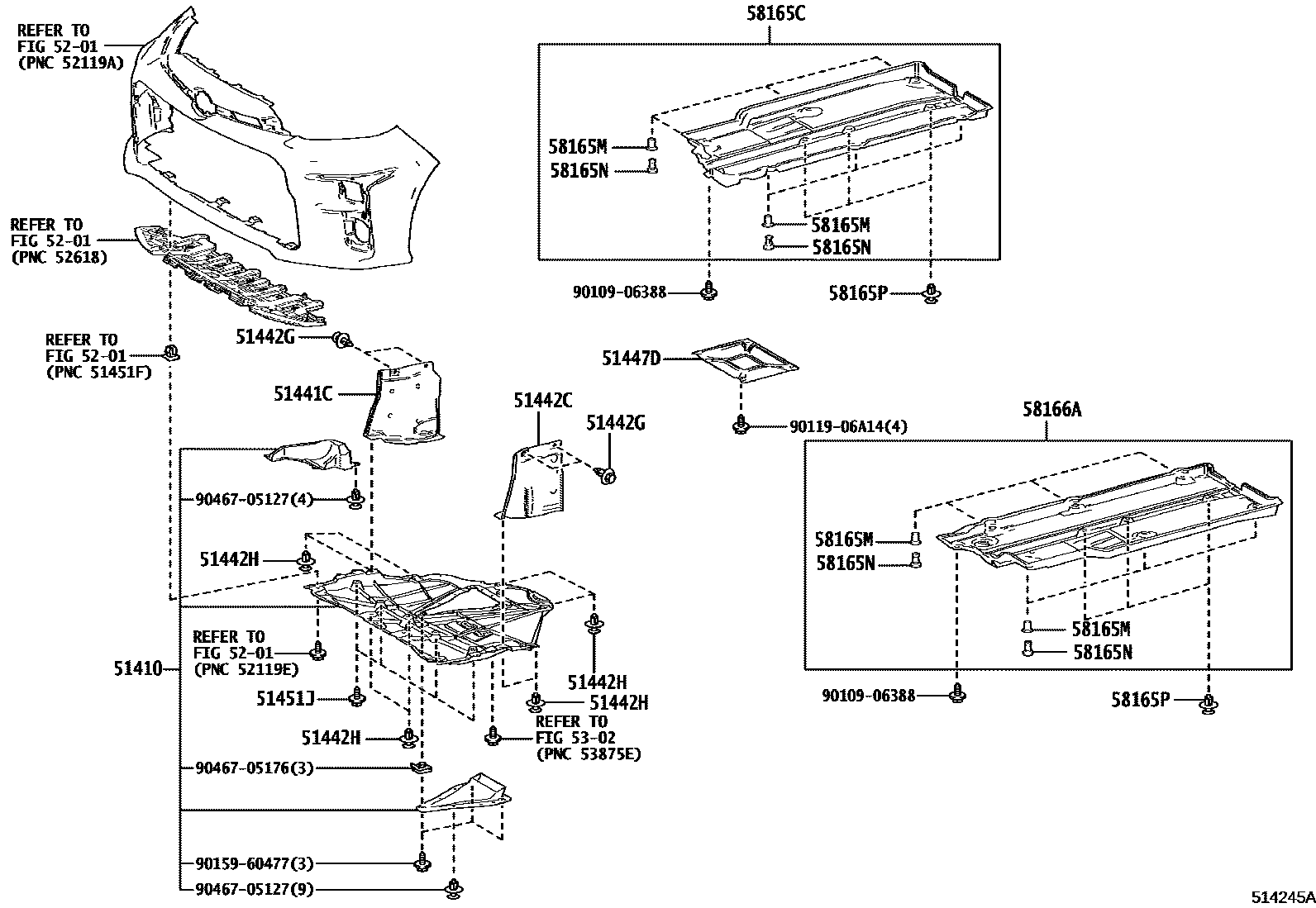

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 514245A
悬架横梁和发动机底罩 — 514245A (202207 – 999999)

PNC and OE references

PNCPart nameOE numbers
51201Front suspension cross member sub-assembly51201-52130 · 51201-52131 · 51201-52140 · 51201-52141
51206ARear suspension cross member sub-assembly51206-52010 · 51206-52020
51217ARight front suspension cross member reinforcement51210-52010 · 51237-52030
51218ALeft front suspension cross member reinforcement51210-52010 · 51237-52030
51284Rear suspension cross member hole cover51284-47010
51410Engine No. 1 bottom cover assembly51410-52110 · 51410-52120 · 51410-52130 · 51410-52160 · 51410-52200 · 51410-52230
51441CEngine right bottom cover51441-52360 · 51441-52370
51442CEngine left bottom cover51442-52200 · 51442-52210
51442GNo. 1 engine bottom cover clip90467-07220
51442HNo. 2 engine bottom cover clip90467-07215
51443AEngine rear bottom cover51443-52040
51443CEngine right rear bottom cover51443-52040 · 51443-52050
51447DNo. 4 engine center bottom cover51447-K0010
51449EEngine underhood deflector bracket51449-52050
51451JToyota part90119-06A13
57627GToyota part57627-52010
57628ERear floor left longitudinal member cover57628-52050
58165CFront floor right cover58165-52060 · 58165-52080 · 58165-52110
58165PToyota part90467-07220
58166AFront floor left cover58166-52050 · 58166-52070 · 58166-52100
581A0Toyota part581A0-52010
58390AToyota part58390-52010
