Toyota YARIS 变矩器、前油泵和链条(ATM) — Figure 3502

Toyota YARIS EPC diagram 3502, 变矩器、前油泵和链条(ATM), with 1 images and 24 PNC and OE references.

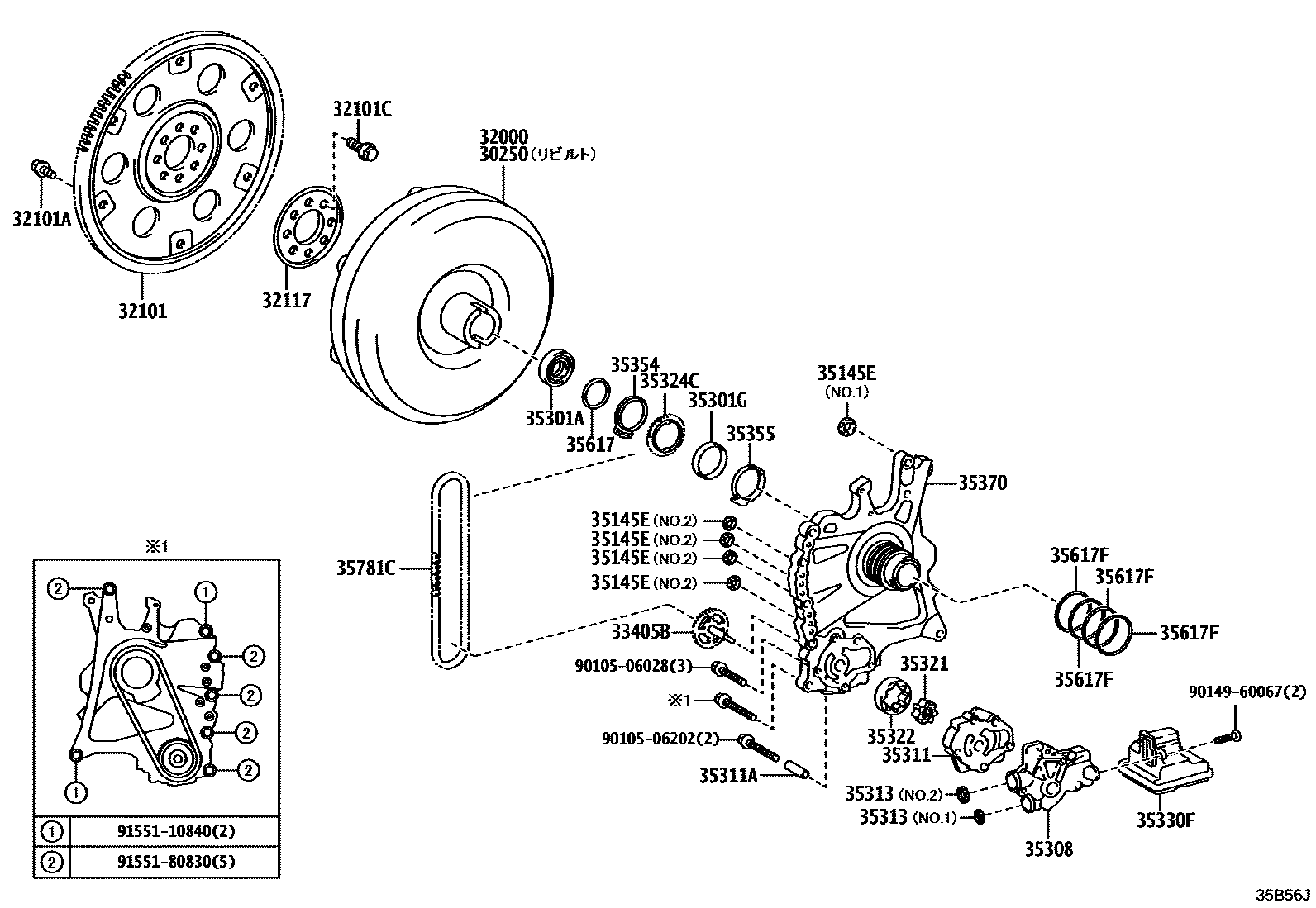

Toyota YARIS 变矩器、前油泵和链条(ATM) EPC diagram — 35B56J
变矩器、前油泵和链条(ATM) — 35B56J (202404 – 999999)

PNC and OE references

PNCPart nameOE numbers
30250Refurbished torque converter assembly30250-52290
32000Torque converter assembly32000-52290
32101Transmission plate and ring gear sub-assembly32101-52110
32101ABolts (for securing transmission plate and torque converter)90105-10340 · 90105-10547
32101CHexagonal bolts (used to fix the transmission plate)90105-12404
32117Rear transmission plate spacer32117-33010
33405BToyota part33405-48010
35145EToyota part35145-33020 · 35145-33040
35301AOil seal (for front oil pump)90311-51013
35301GNeedle roller bearings90364-51004
35308Front oil pump cover sub-assembly35308-48110
35311Toyota part35311-48040
35311AToyota part90253-09004
35313Front oil pump cover gasket35313-48020 · 35313-48030
35321Front oil pump driving gear35321-48110
35322Front oil pump driven gear35322-48110
35324CToyota part35324-48040
35330FToyota part35330-52070
35354Toyota part35354-48010
35355Toyota part35355-48011
35370stator shaft assembly35370-48040
35617Clutch drum oil ring35617-48050
35617FClutch drum oil ring35617-48060
35781CToyota part35781-48020
