Toyota YARIS HV逆变器 — Figure 8431

Toyota YARIS EPC diagram 8431, HV逆变器, with 3 images and 13 PNC and OE references.

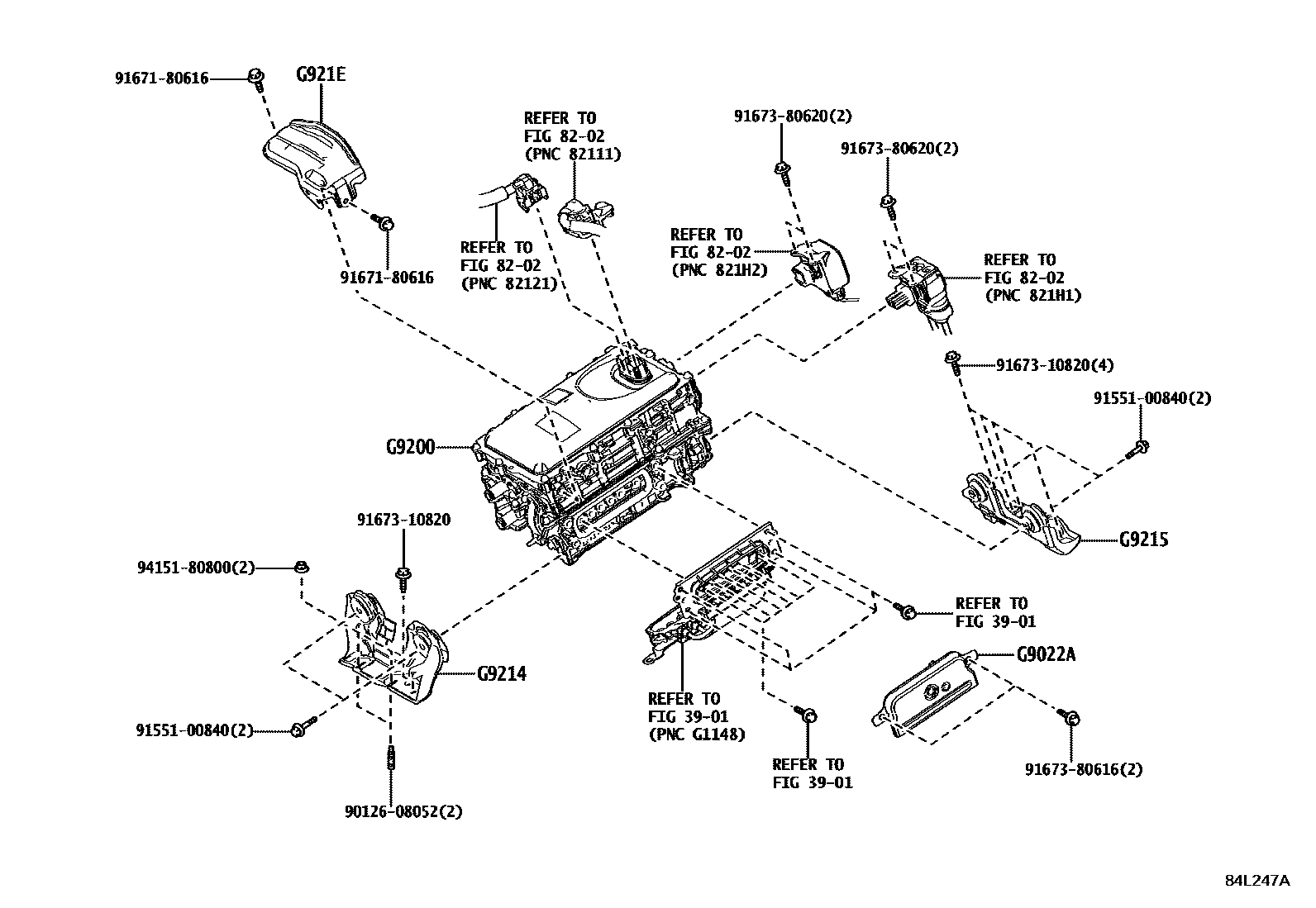

Toyota YARIS HV逆变器 EPC diagram — 84L247A
HV逆变器 — 84L247A (202002 – 999999)

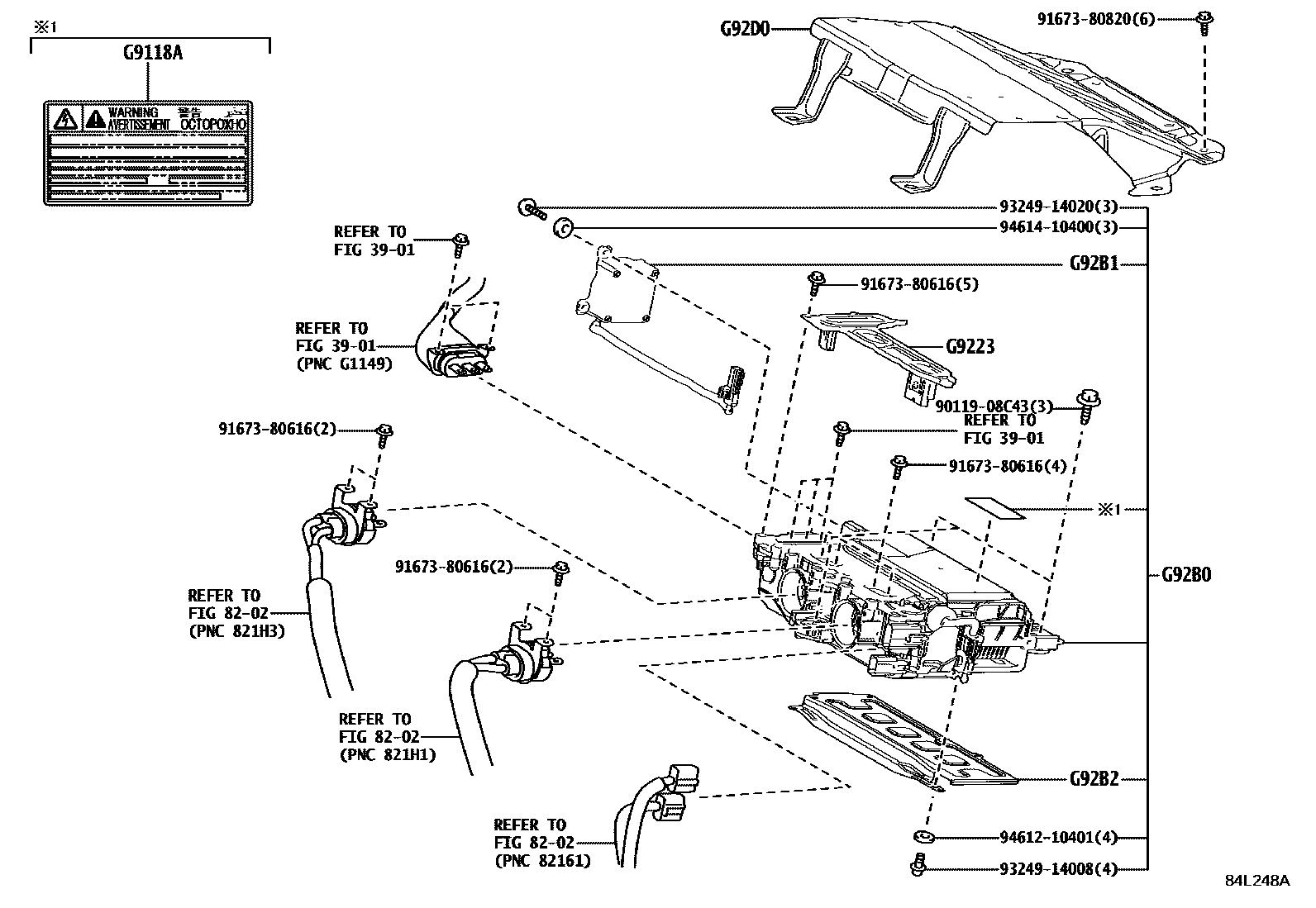

Toyota YARIS HV逆变器 EPC diagram — 84L248A
HV逆变器 — 84L248A (202002 – 999999)

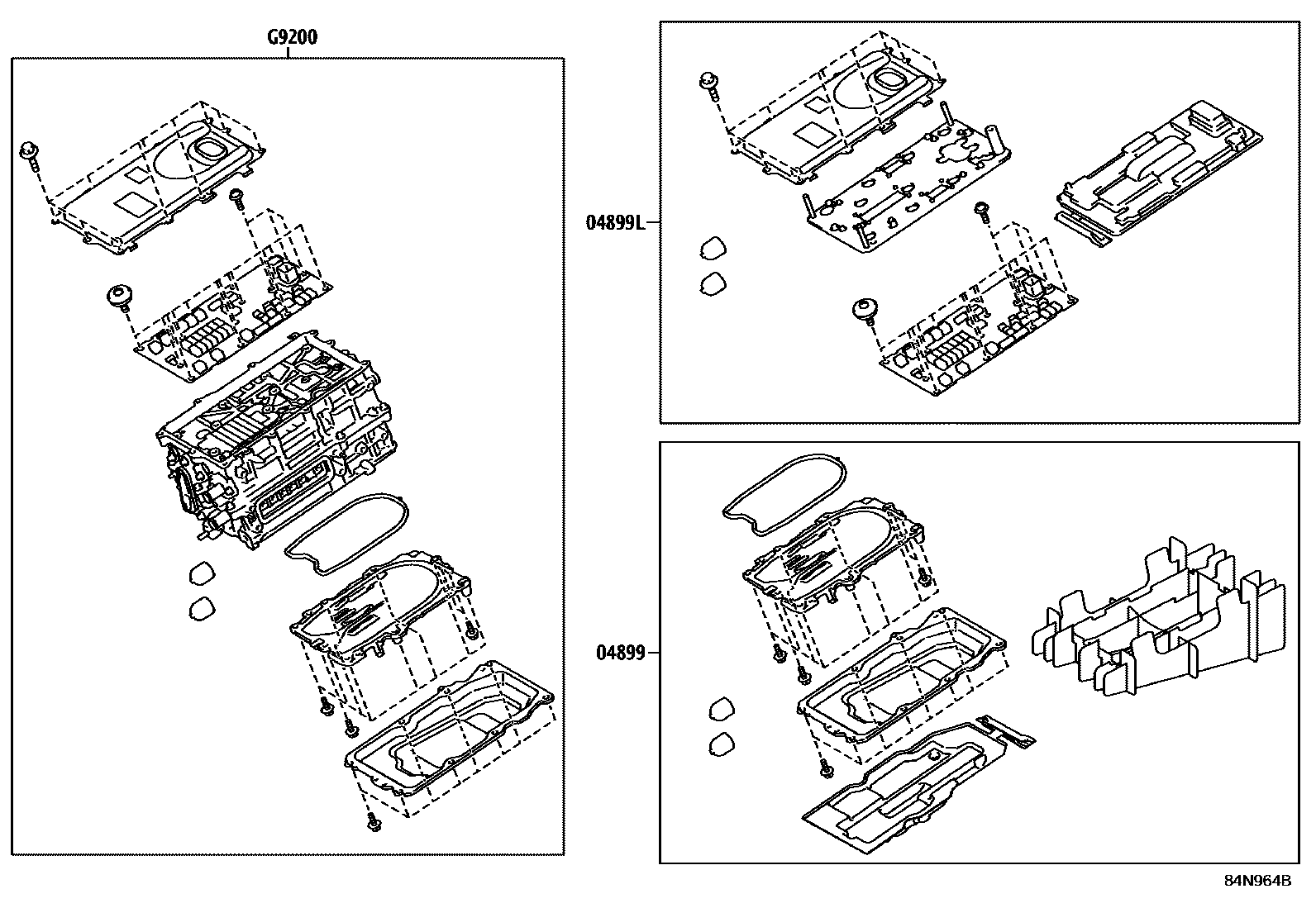

Toyota YARIS HV逆变器 EPC diagram — 84N964B
HV逆变器 — 84N964B (202002 – 999999)

PNC and OE references

PNCPart nameOE numbers
04899Toyota part04899-K0030
04899LToyota part04899-K0010 · 04899-K0011 · 04899-K0020 · 04899-K0021
G9022AToyota partG9022-47050
G9118ANo. 1 Electric Vehicle Device Controller Warning LabelG9118-76010
G9200Inverter assembly with converterG9200-K9010 · G9200-K9011 · G9200-K9020 · G9200-K9021 · G92A0-52190 · G92A0-52231
G9214No. 1 inverter bracketG9214-K0010
G9215No. 2 inverter bracketG9215-K0010
G921EInverter protection deviceG921E-K0010
G9223Inverter terminal coverG9223-47030
G92B0Rear HV motor control inverter assemblyG92B0-52010 · G92B0-52011 · G92B0-52012 · G92B0-K0010
G92B1Toyota partG92B1-47010
G92B2Toyota partG92B2-47010
G92D0HV inverter protection device assemblyG92D0-K0010
