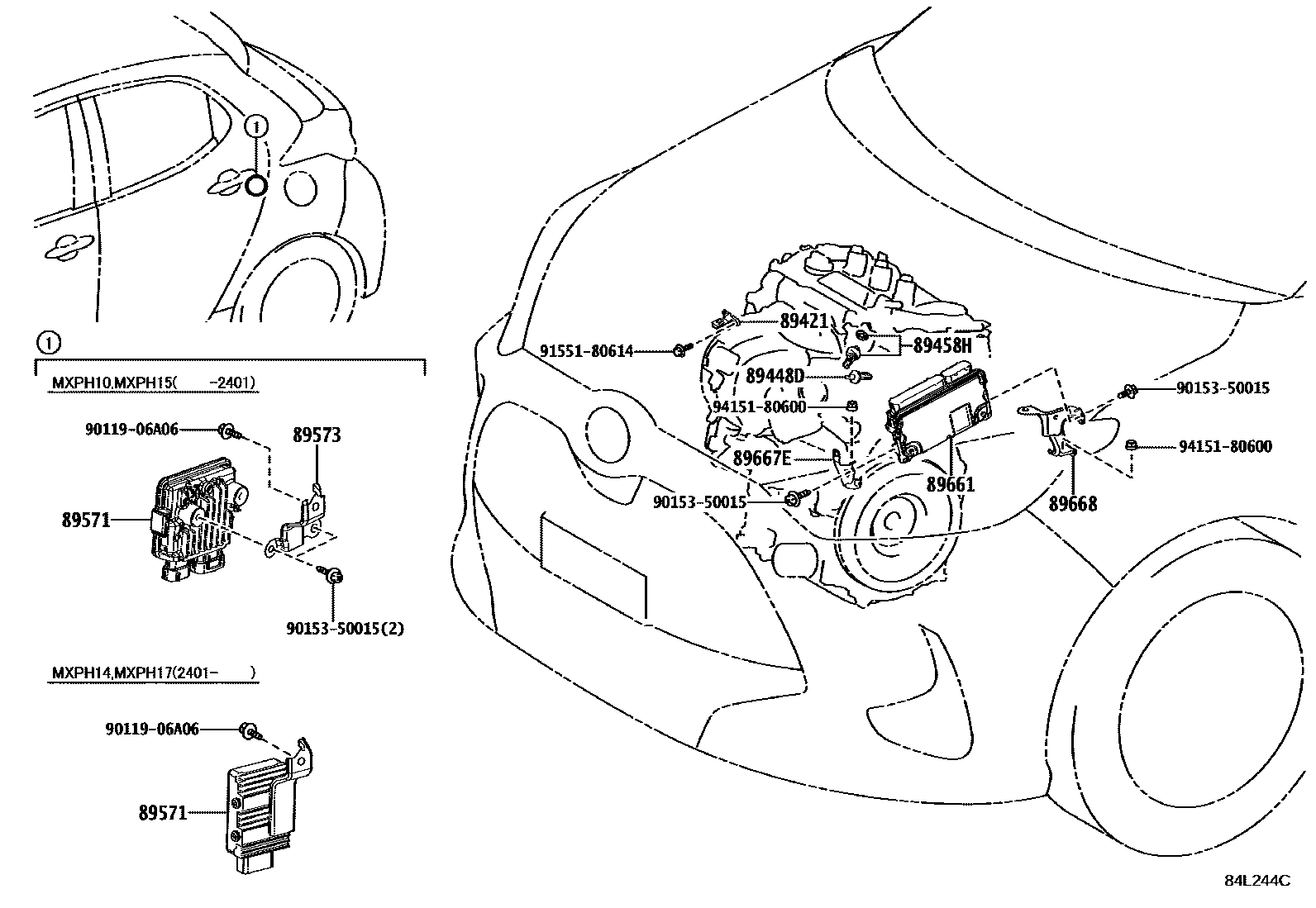

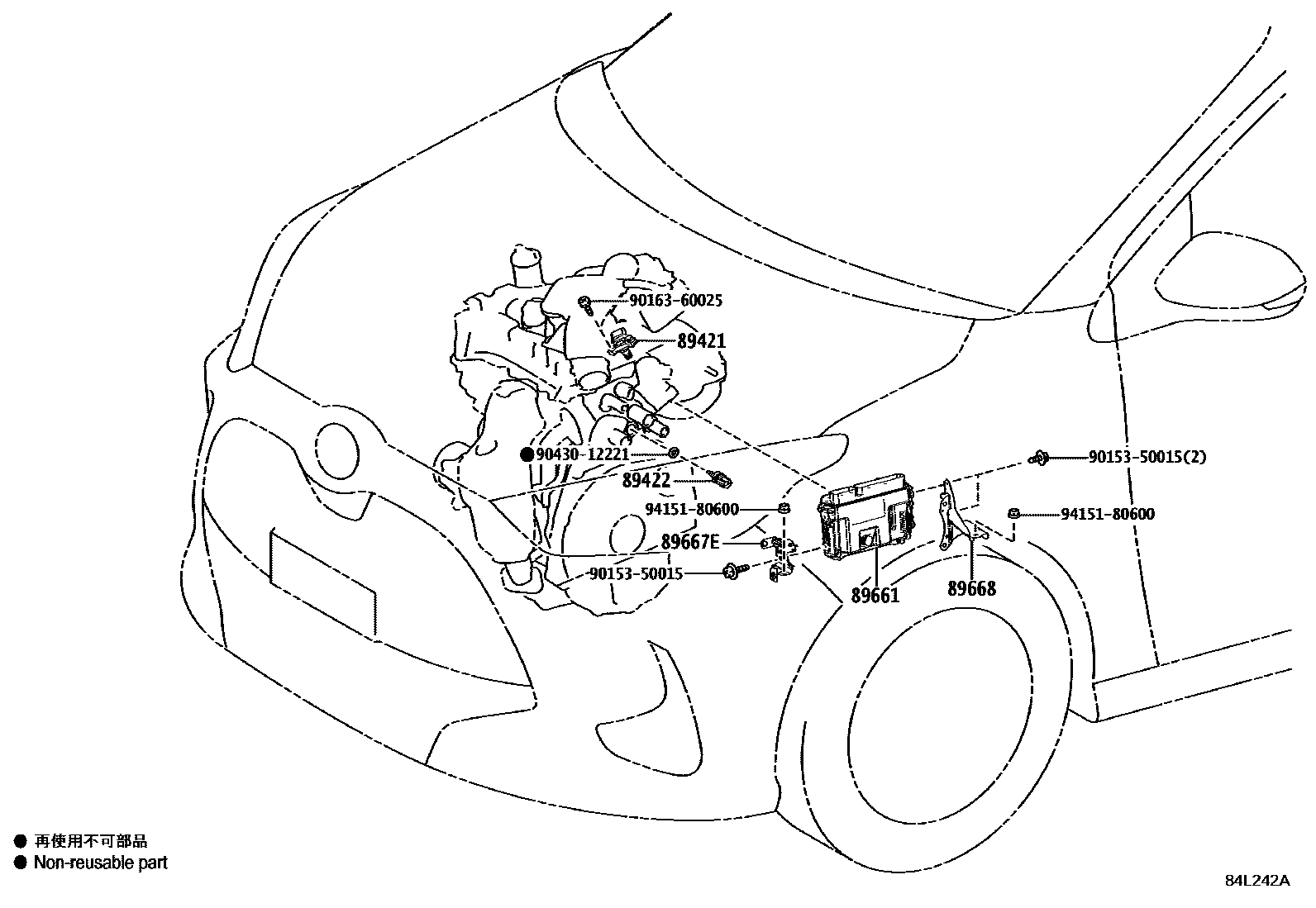

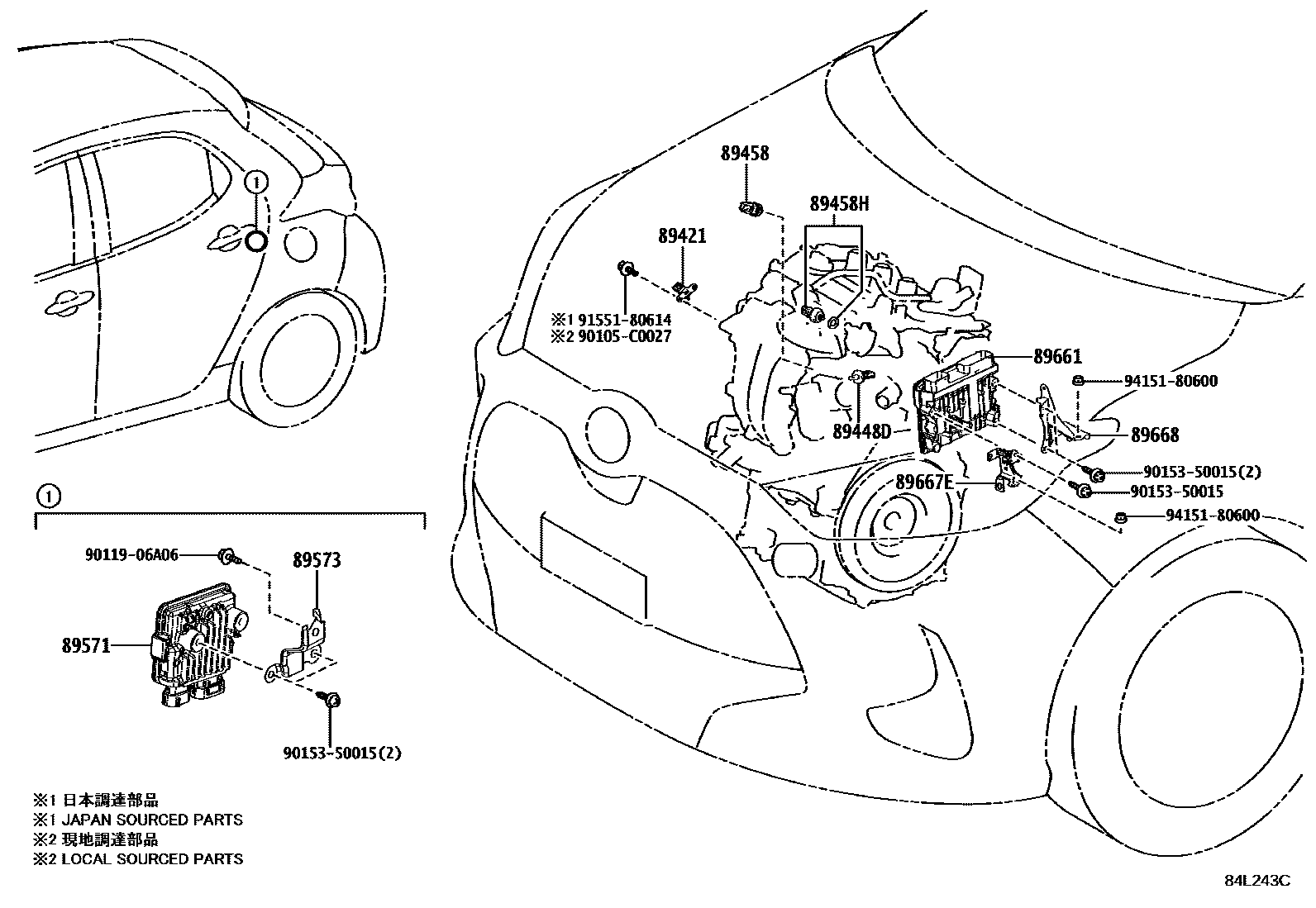

Toyota YARIS 电子燃油喷射系统 — Figure 8404
Toyota YARIS EPC diagram 8404, 电子燃油喷射系统, with 3 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-33010 · 89421-52010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89448D | Toyota part | 89448-33010 |
| 89458 | fuel pressure sensor | 89458-33030 |
| 89458H | Toyota part | 89458-33041 · 89458-33042 |
| 89571 | Fuel pump control ECU | 89570-52070 · 89571-10010 · 89571-K0010 |
| 89573 | Fuel pump control ECU bracket | 89573-K0010 |
| 89661 | Engine control ECU | 89661-5CC40 · 89661-5CC41 · 89661-5CC42 · 89661-5CE30 · 89661-5CE31 · 89661-5CE32 · 89661-5CE40 · 89661-5CE41 · 89661-5CE42 · 89661-5CJ60 · 89661-5CJ90 · 89661-5CK00 · 89661-5CL10 · 89661-5CL90 · 89661-K0060 · 89661-K0061 · 89661-K0062 · 89661-K0063 · 89661-K0070 · 89661-K0071 · 89661-K0072 · 89661-K0480 · 89661-K0481 · 89661-K0482 · 89661-K0530 · 89661-K0540 |
| 89667E | No. 1 engine control ECU bracket | 89667-K0010 · 89667-K0020 |
| 89668 | No. 2 engine control ECU bracket | 89668-52430 · 89668-52440 · 89668-K0020 |
