Toyota YARIS 线束和卡夹 — Figure 8202

Toyota YARIS EPC diagram 8202, 线束和卡夹, with 22 images and 142 PNC and OE references.

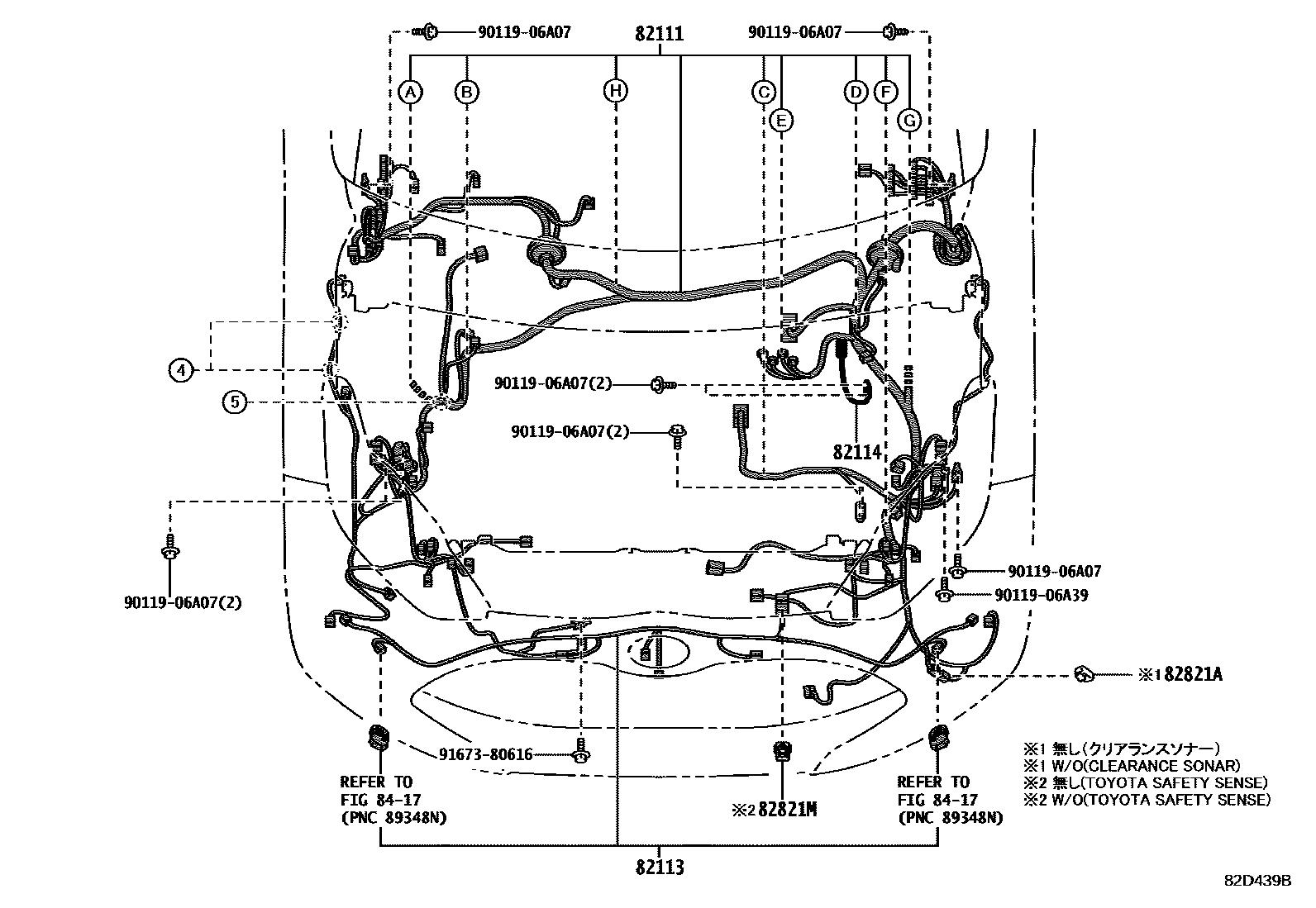

Toyota YARIS 线束和卡夹 EPC diagram — 82D439B
线束和卡夹 — 82D439B (202002 – 999999)

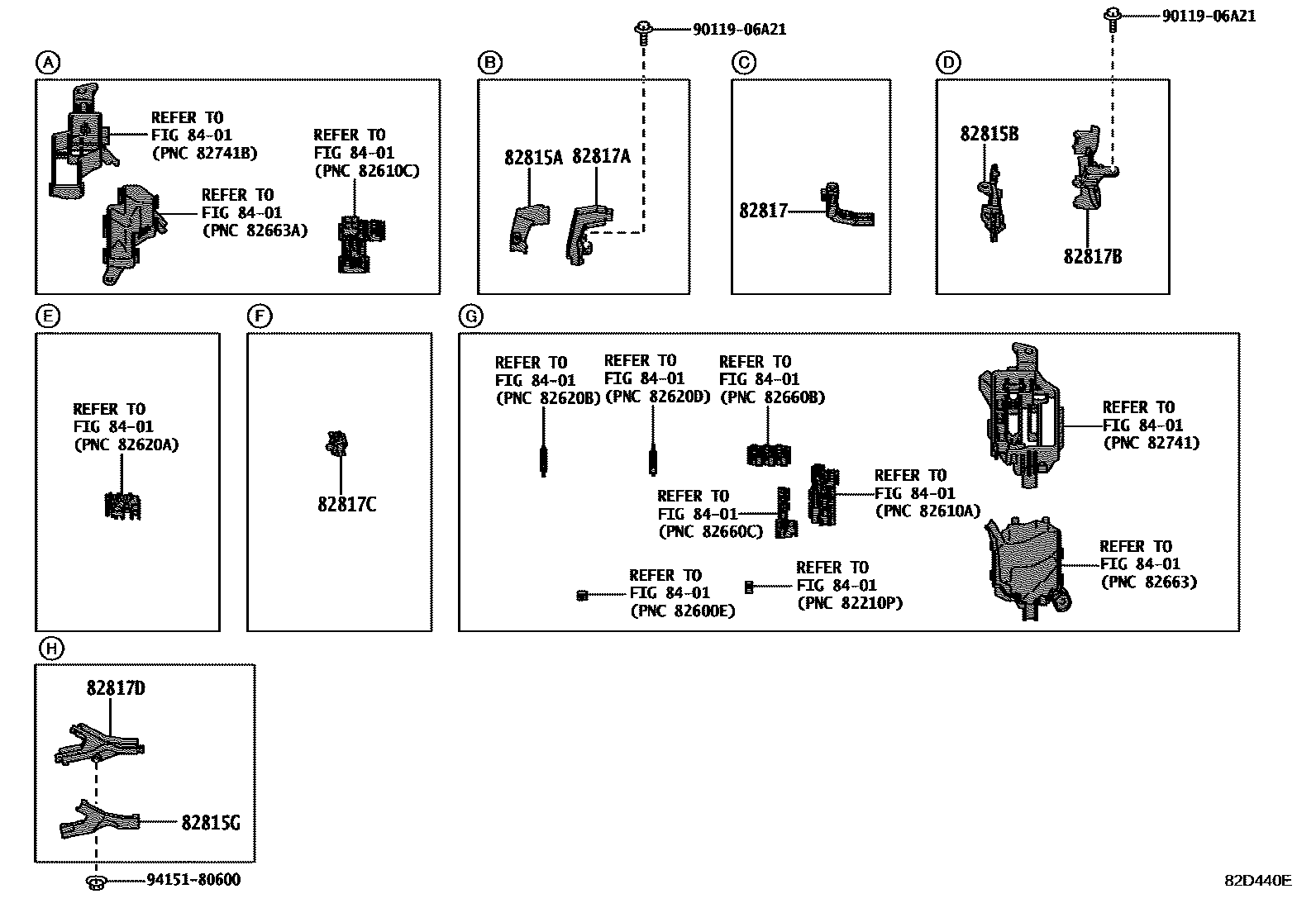

Toyota YARIS 线束和卡夹 EPC diagram — 82D440E
线束和卡夹 — 82D440E (202002 – 999999)

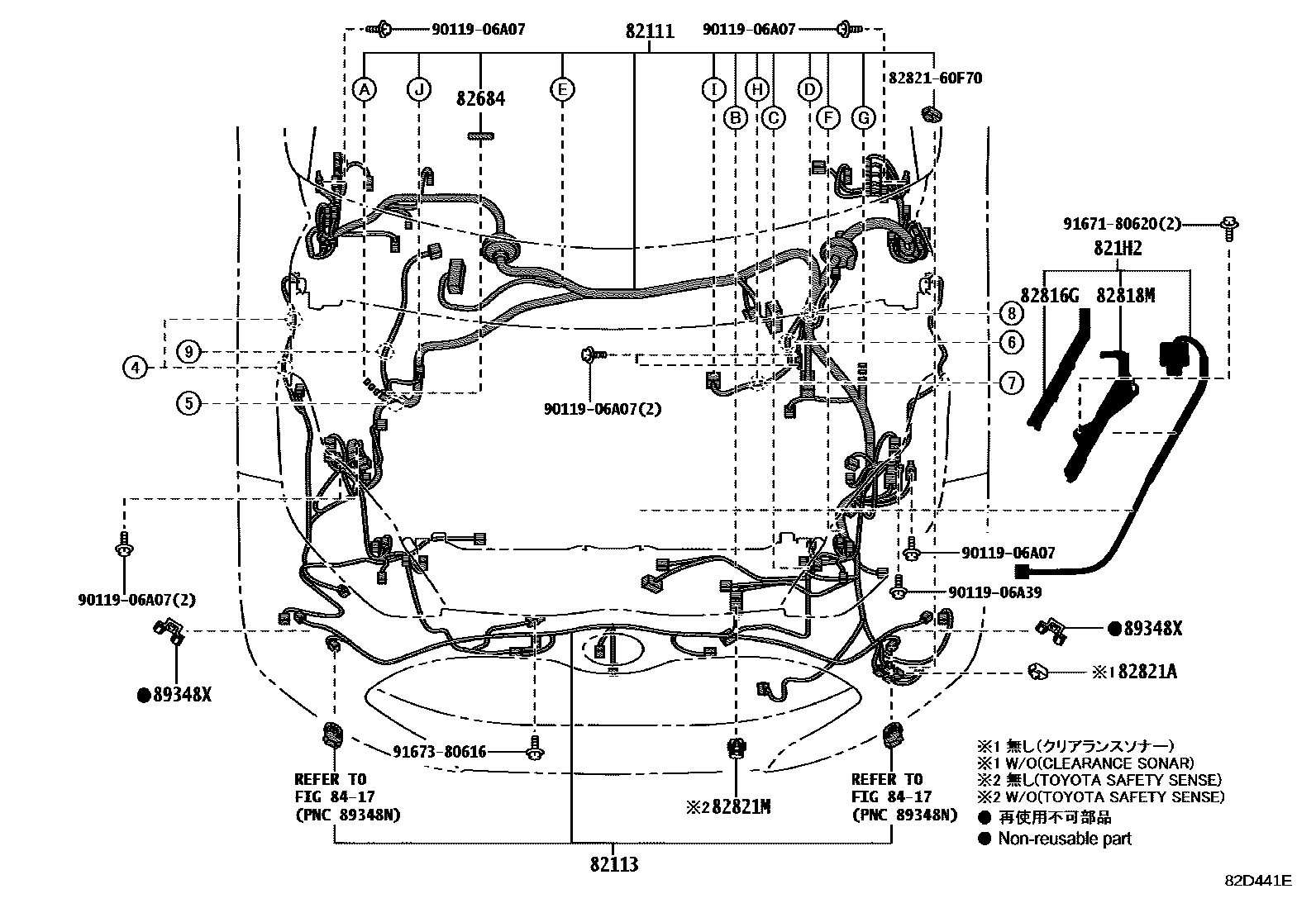

Toyota YARIS 线束和卡夹 EPC diagram — 82D441E
线束和卡夹 — 82D441E (202002 – 999999)

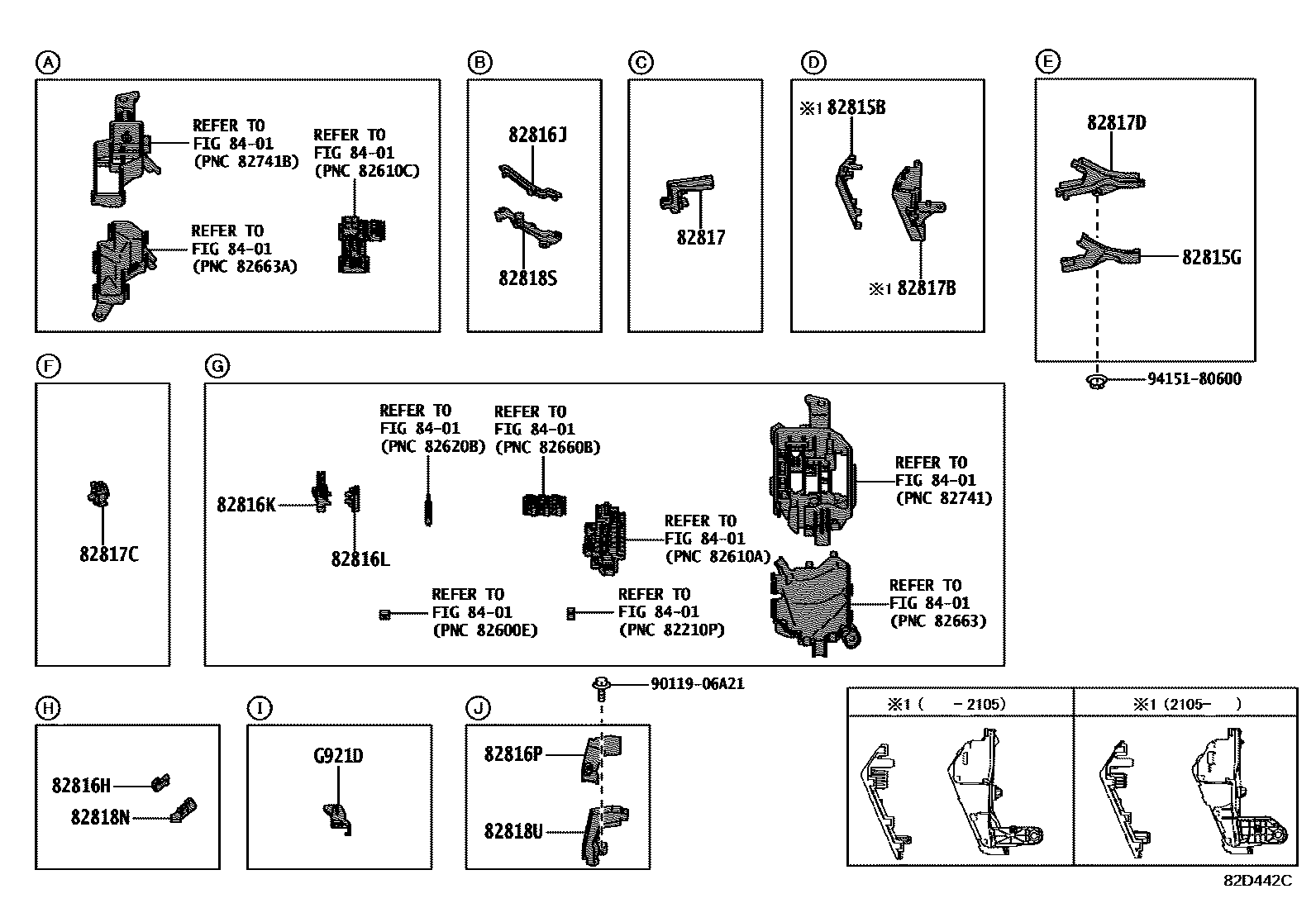

Toyota YARIS 线束和卡夹 EPC diagram — 82D442C
线束和卡夹 — 82D442C (202002 – 999999)

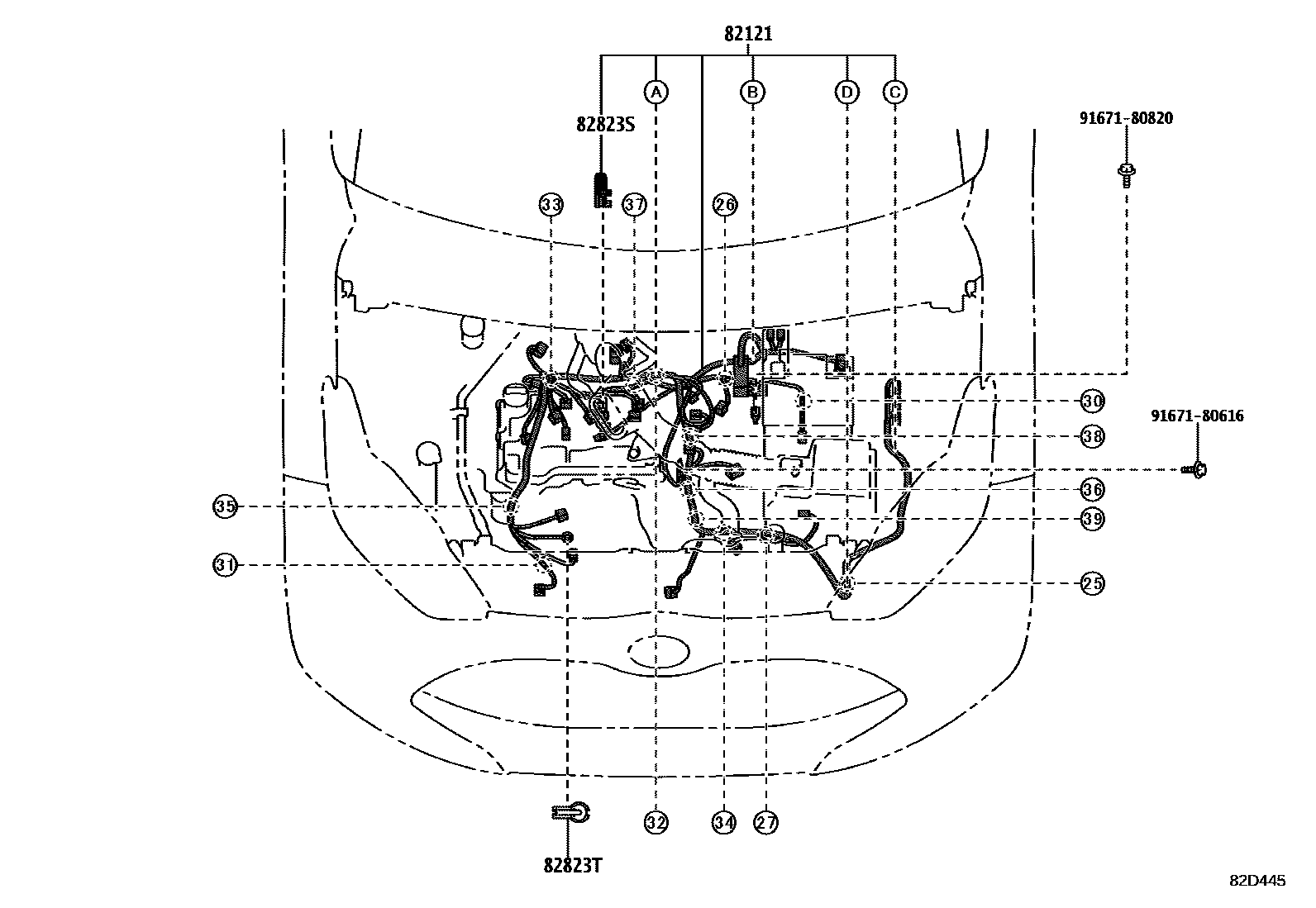

Toyota YARIS 线束和卡夹 EPC diagram — 82D445
线束和卡夹 — 82D445 (202002 – 999999)

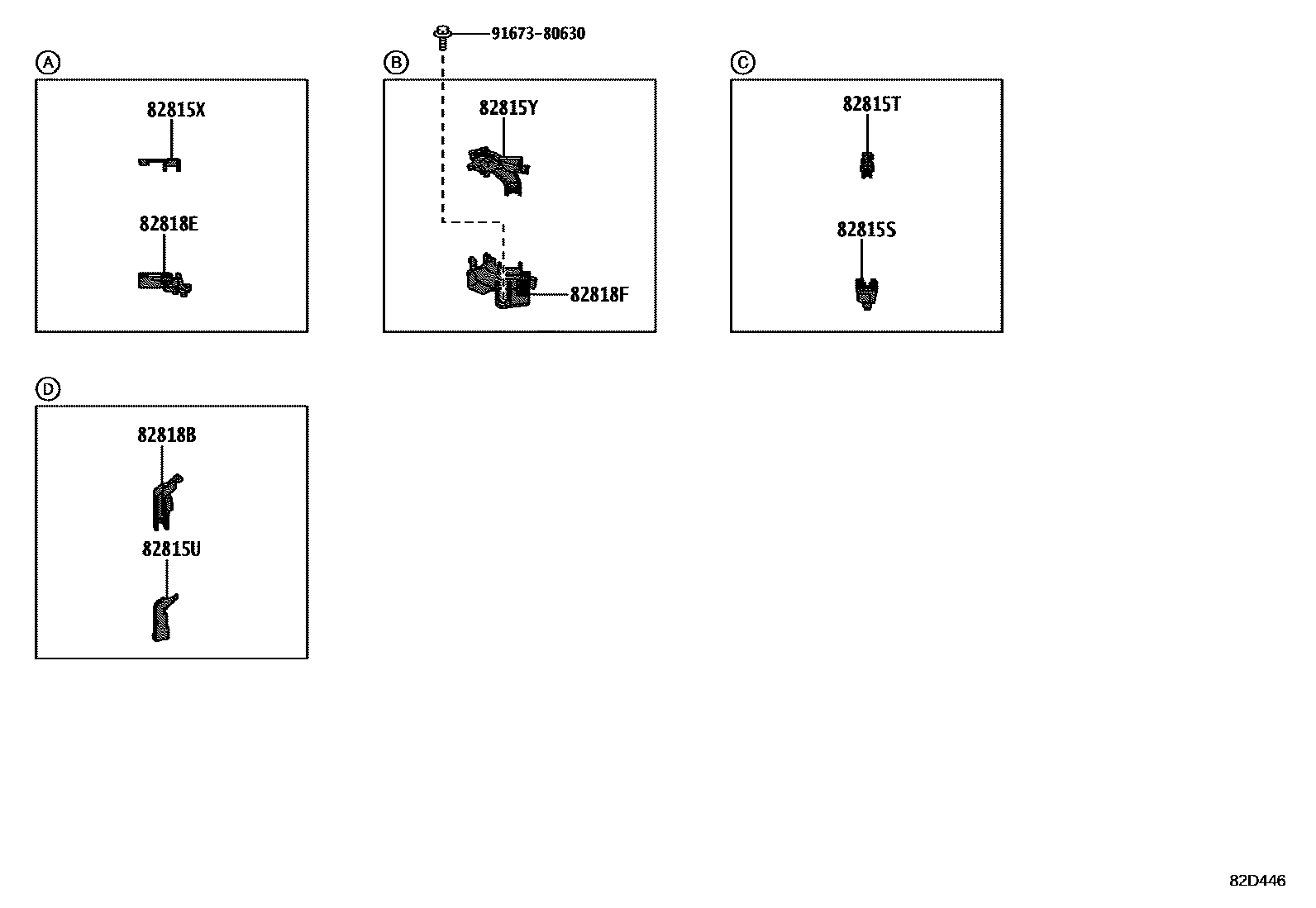

Toyota YARIS 线束和卡夹 EPC diagram — 82D446
线束和卡夹 — 82D446 (202002 – 999999)

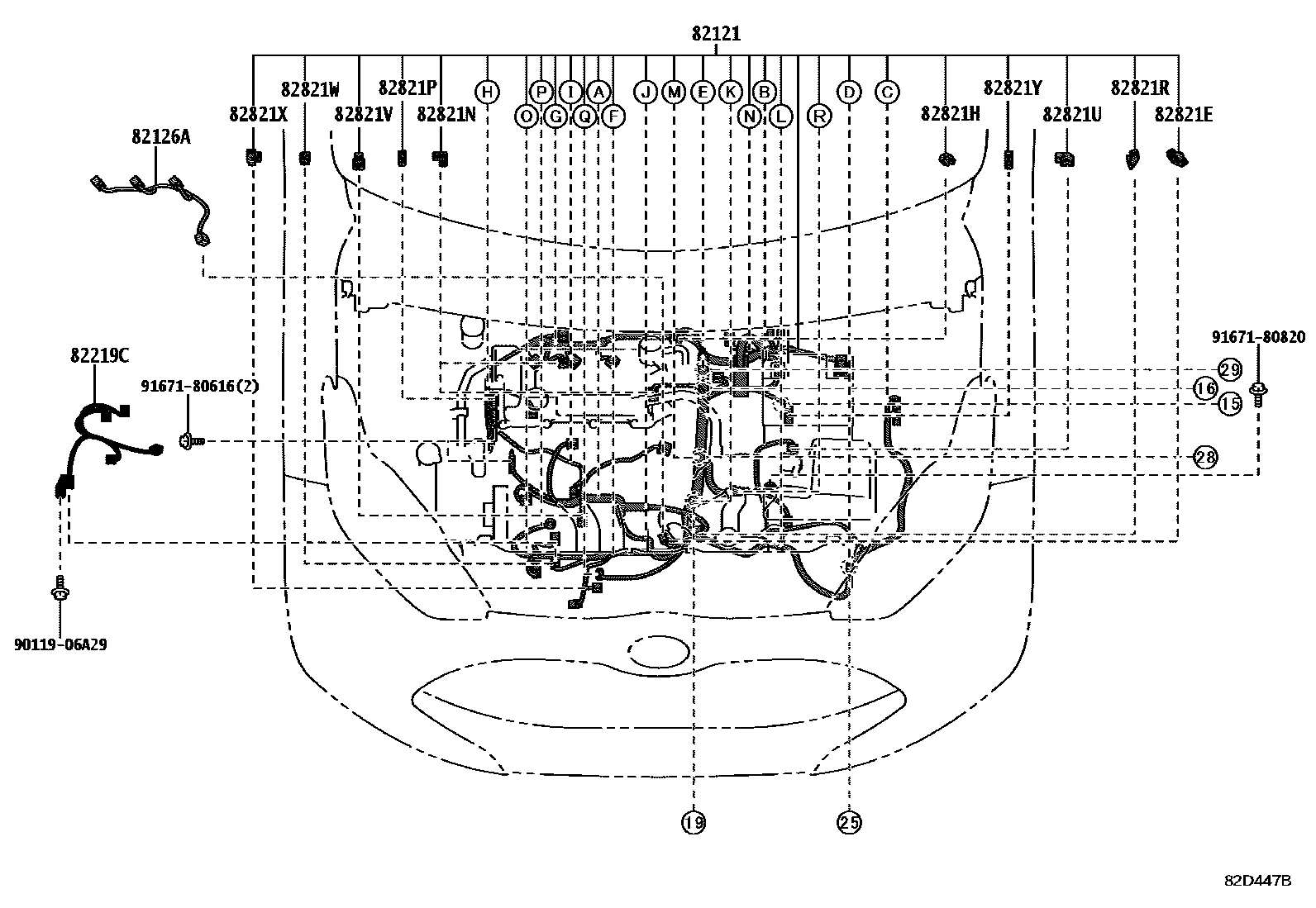

Toyota YARIS 线束和卡夹 EPC diagram — 82D447B
线束和卡夹 — 82D447B (202002 – 999999)

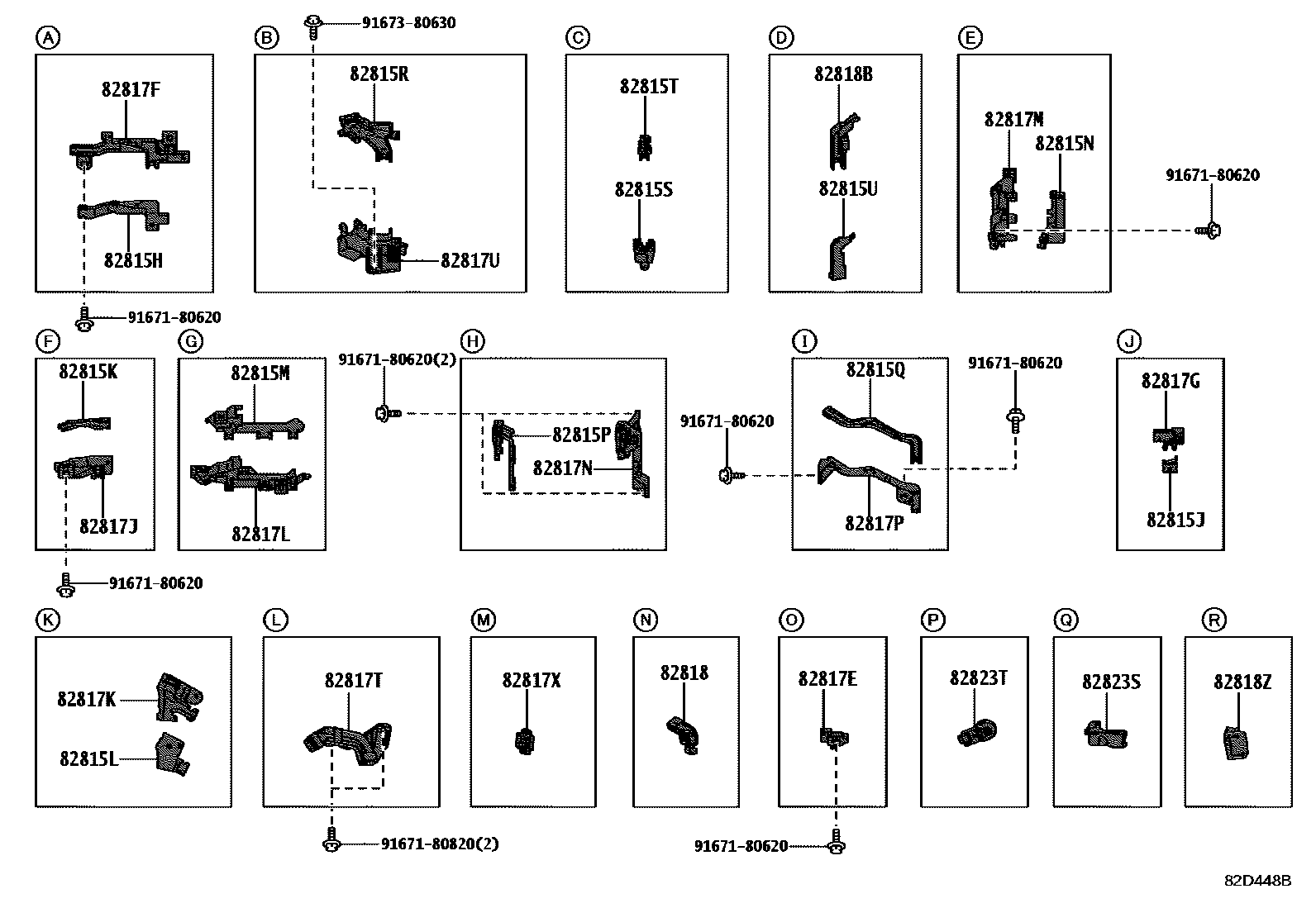

Toyota YARIS 线束和卡夹 EPC diagram — 82D448B
线束和卡夹 — 82D448B (202002 – 999999)

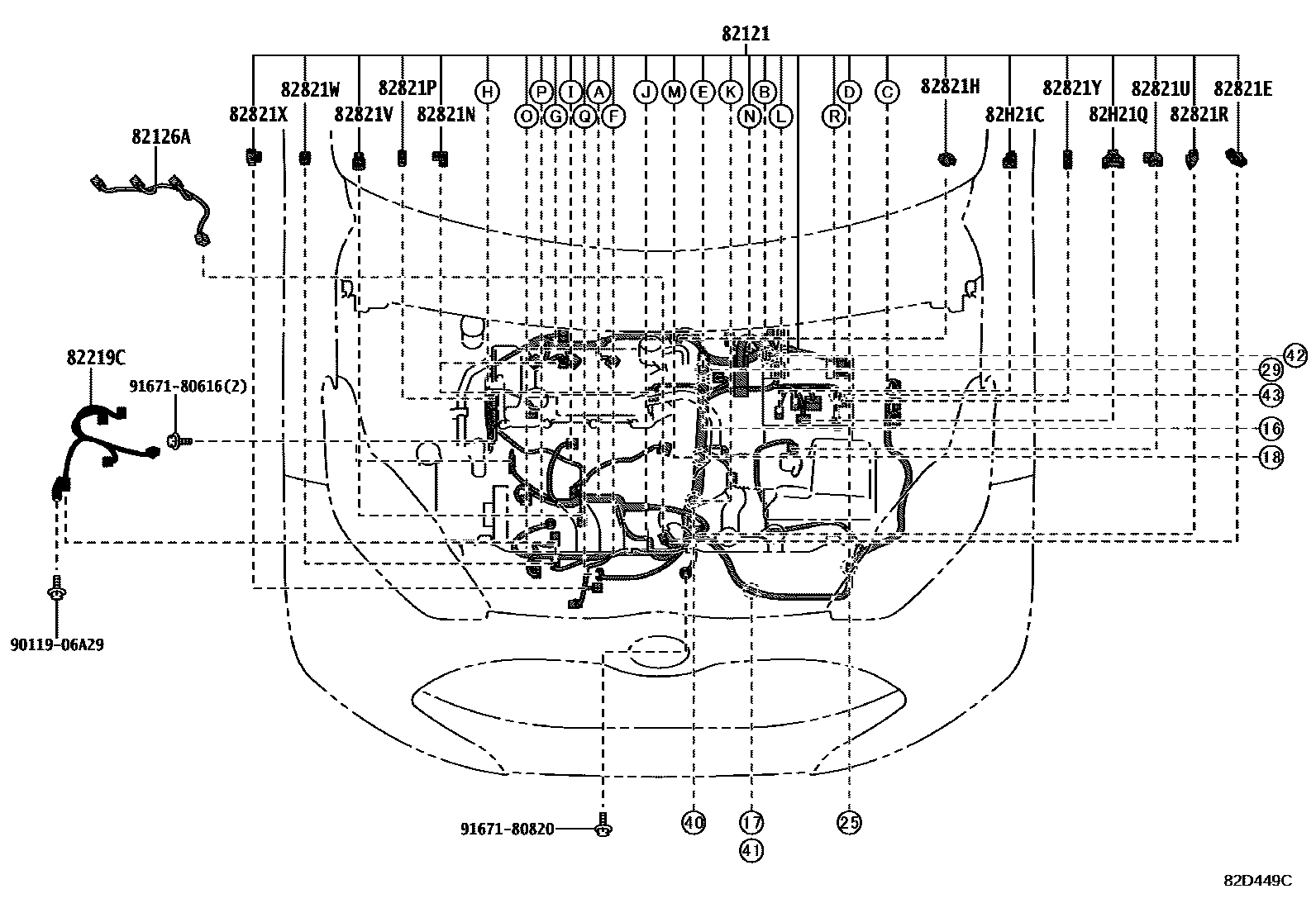

Toyota YARIS 线束和卡夹 EPC diagram — 82D449C
线束和卡夹 — 82D449C (202002 – 999999)

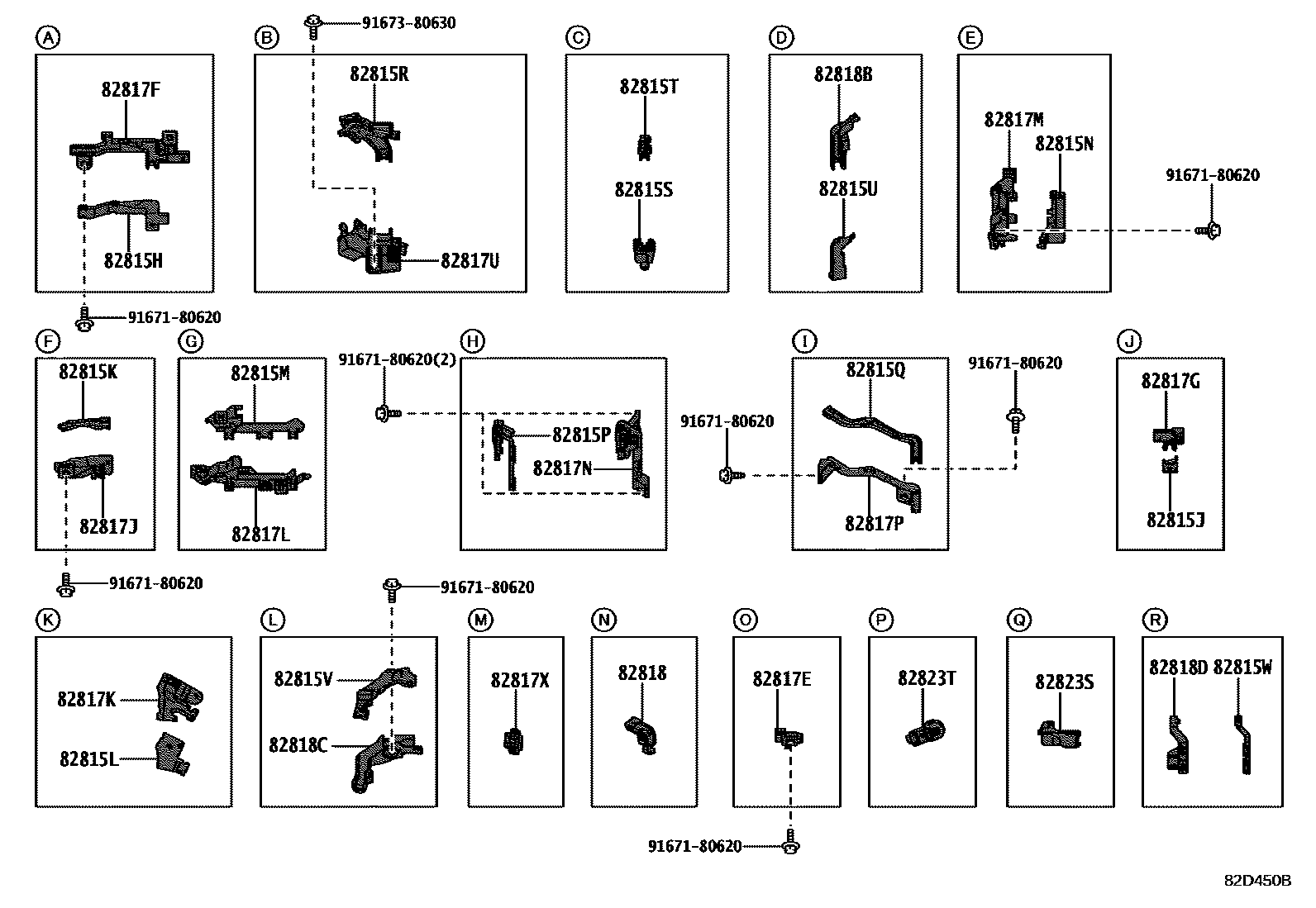

Toyota YARIS 线束和卡夹 EPC diagram — 82D450B
线束和卡夹 — 82D450B (202002 – 999999)

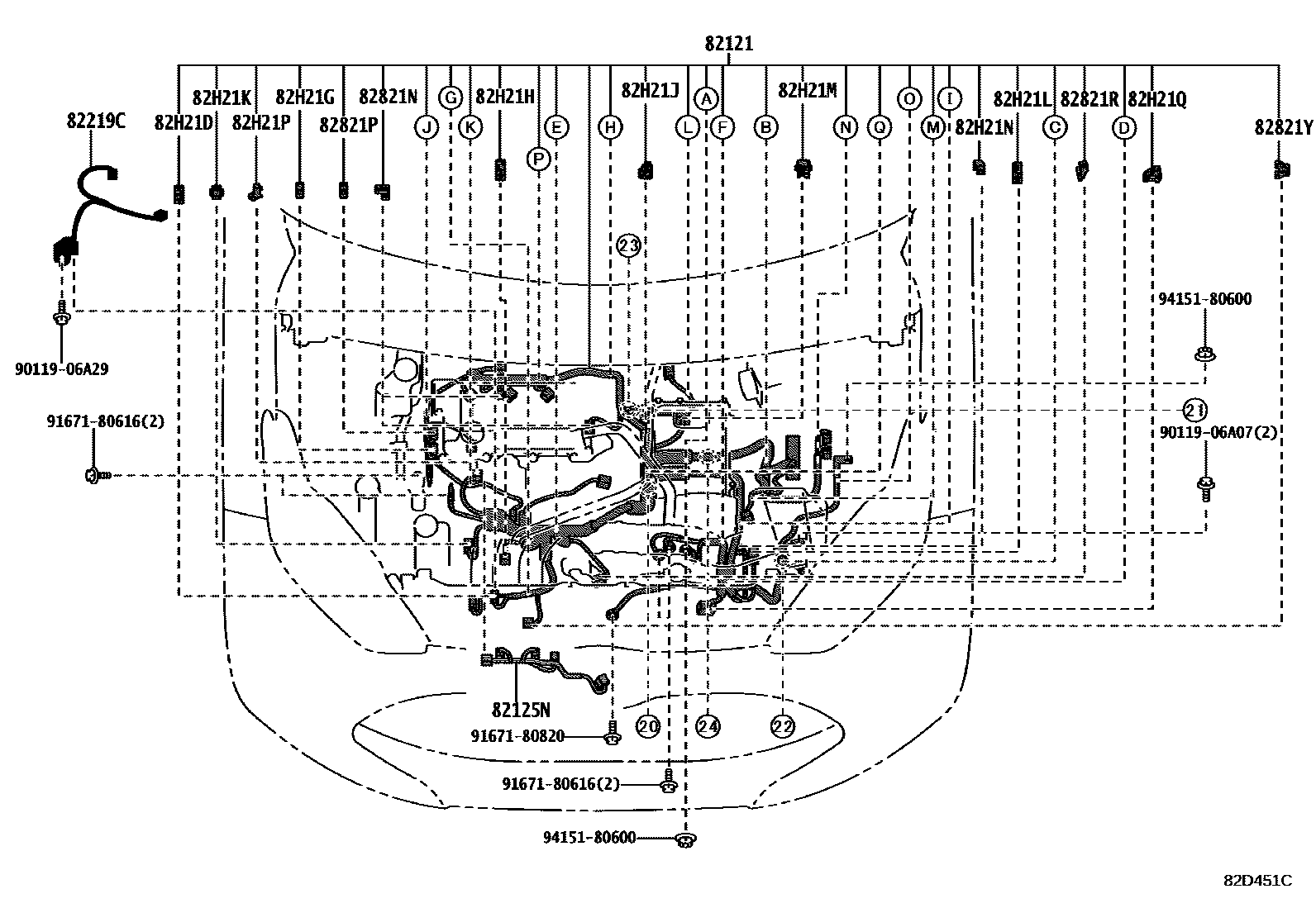

Toyota YARIS 线束和卡夹 EPC diagram — 82D451C
线束和卡夹 — 82D451C (202002 – 999999)

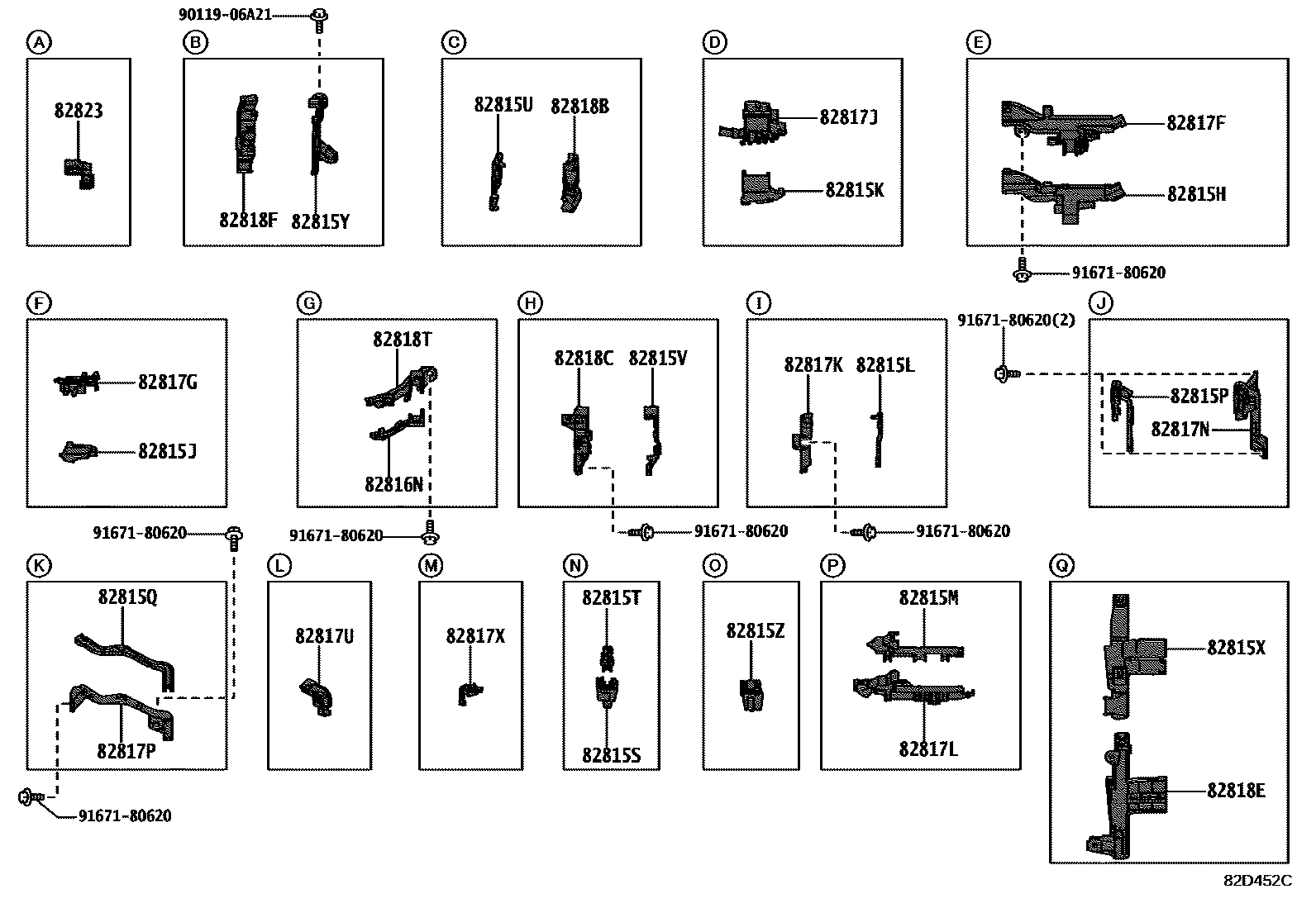

Toyota YARIS 线束和卡夹 EPC diagram — 82D452C
线束和卡夹 — 82D452C (202002 – 999999)

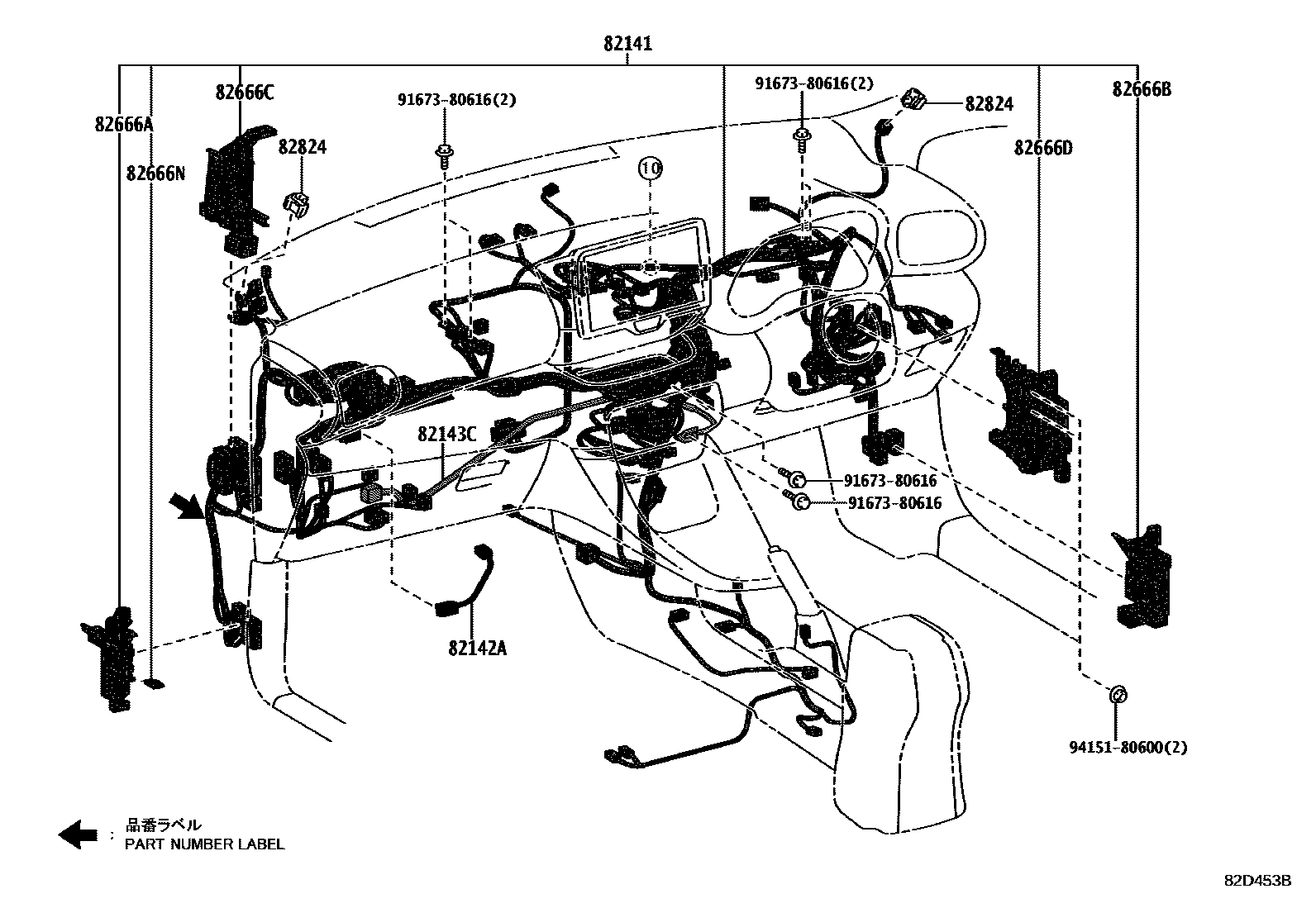

Toyota YARIS 线束和卡夹 EPC diagram — 82D453B
线束和卡夹 — 82D453B (202002 – 999999)

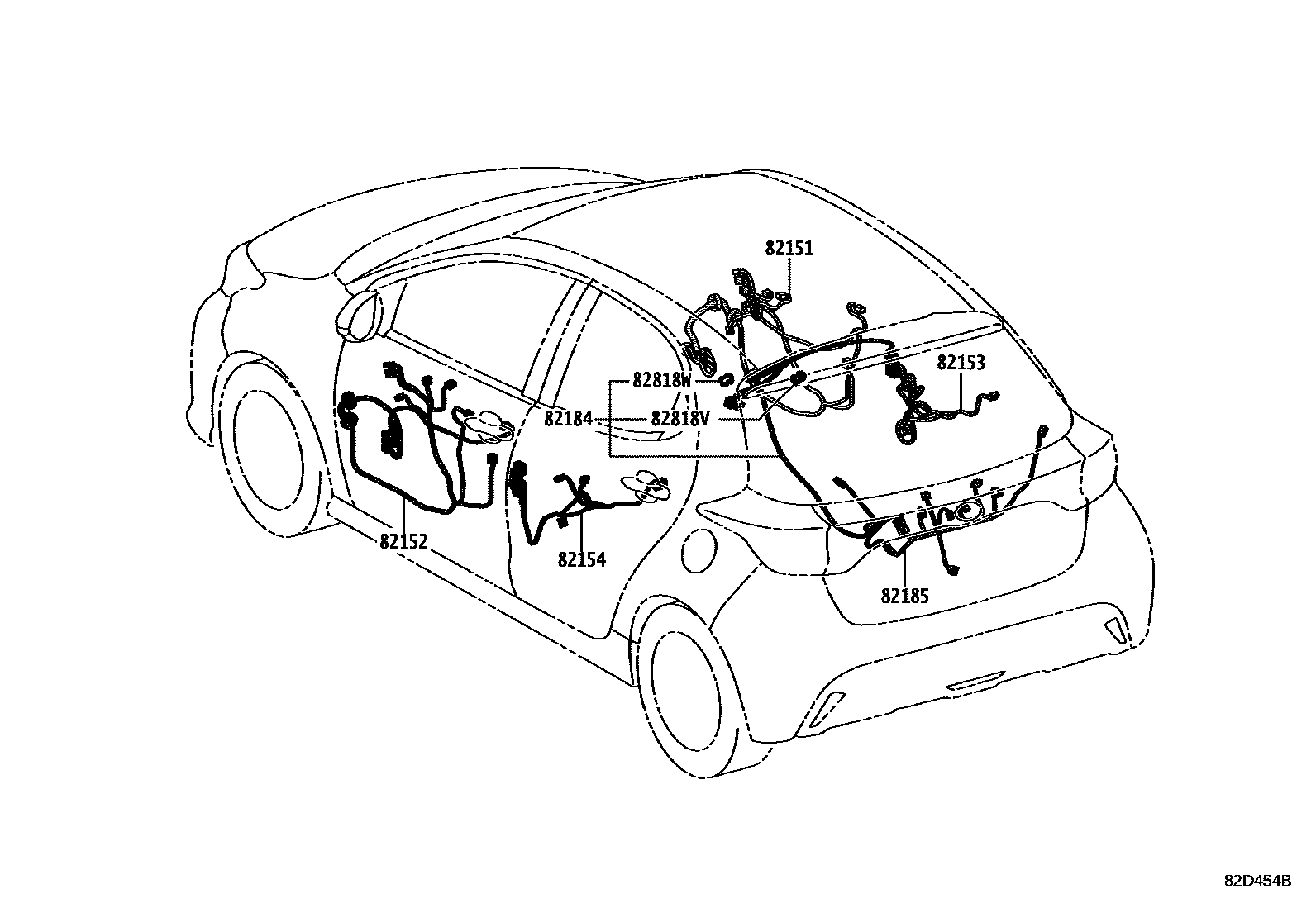

Toyota YARIS 线束和卡夹 EPC diagram — 82D454B
线束和卡夹 — 82D454B (202002 – 999999)

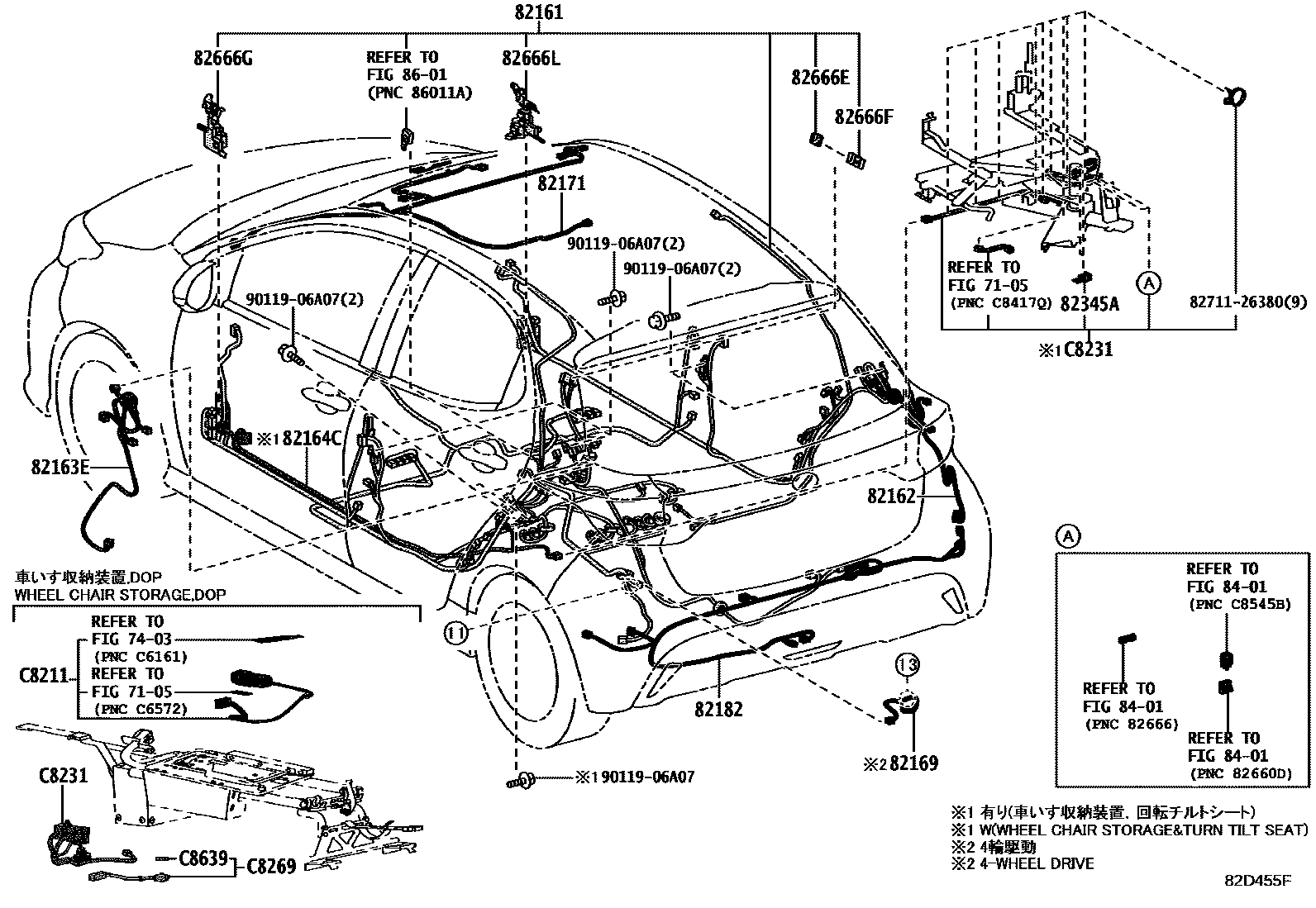

Toyota YARIS 线束和卡夹 EPC diagram — 82D455F
线束和卡夹 — 82D455F (202002 – 999999)

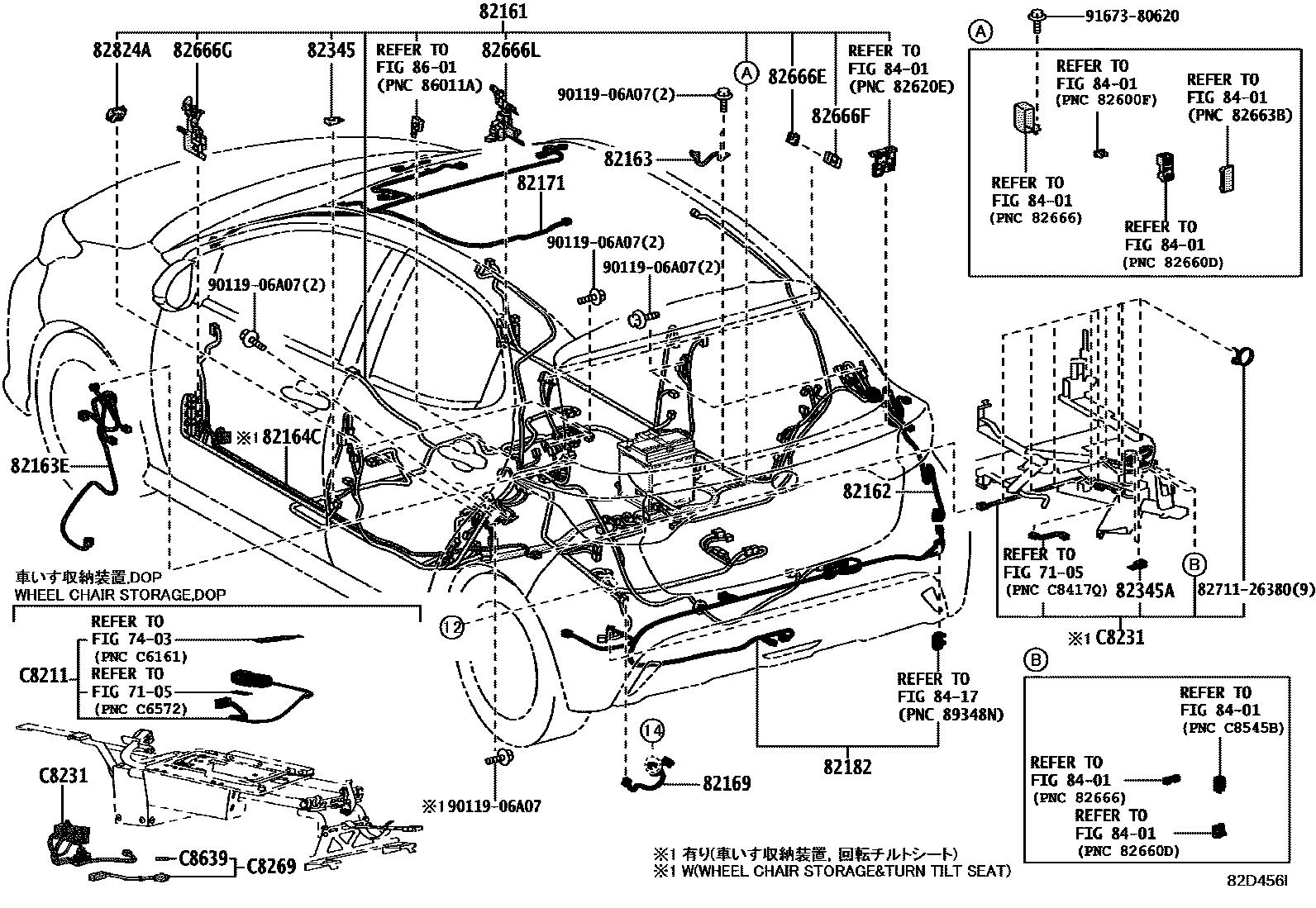

Toyota YARIS 线束和卡夹 EPC diagram — 82D456I
线束和卡夹 — 82D456I (202002 – 999999)

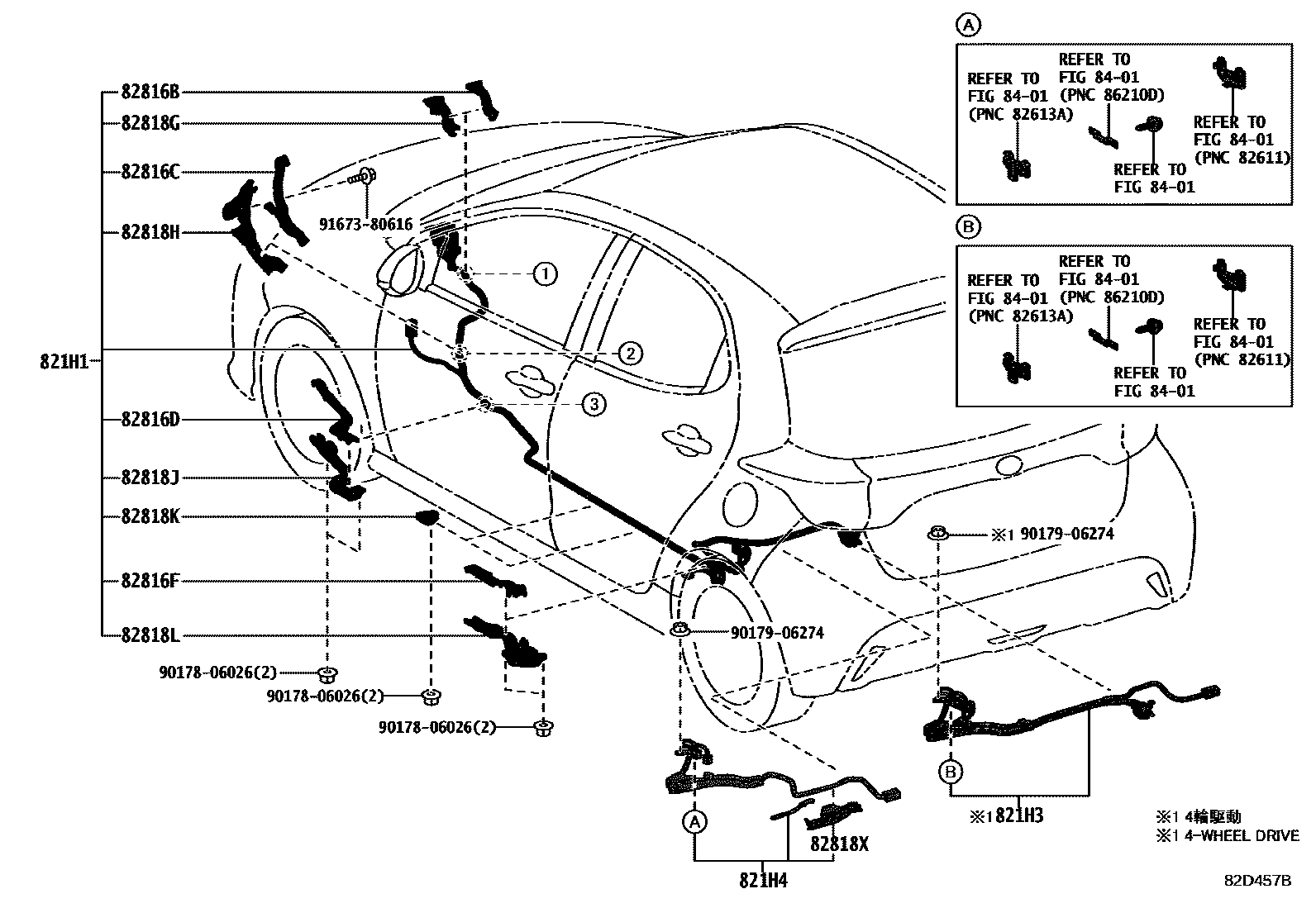

Toyota YARIS 线束和卡夹 EPC diagram — 82D457B
线束和卡夹 — 82D457B (202002 – 999999)

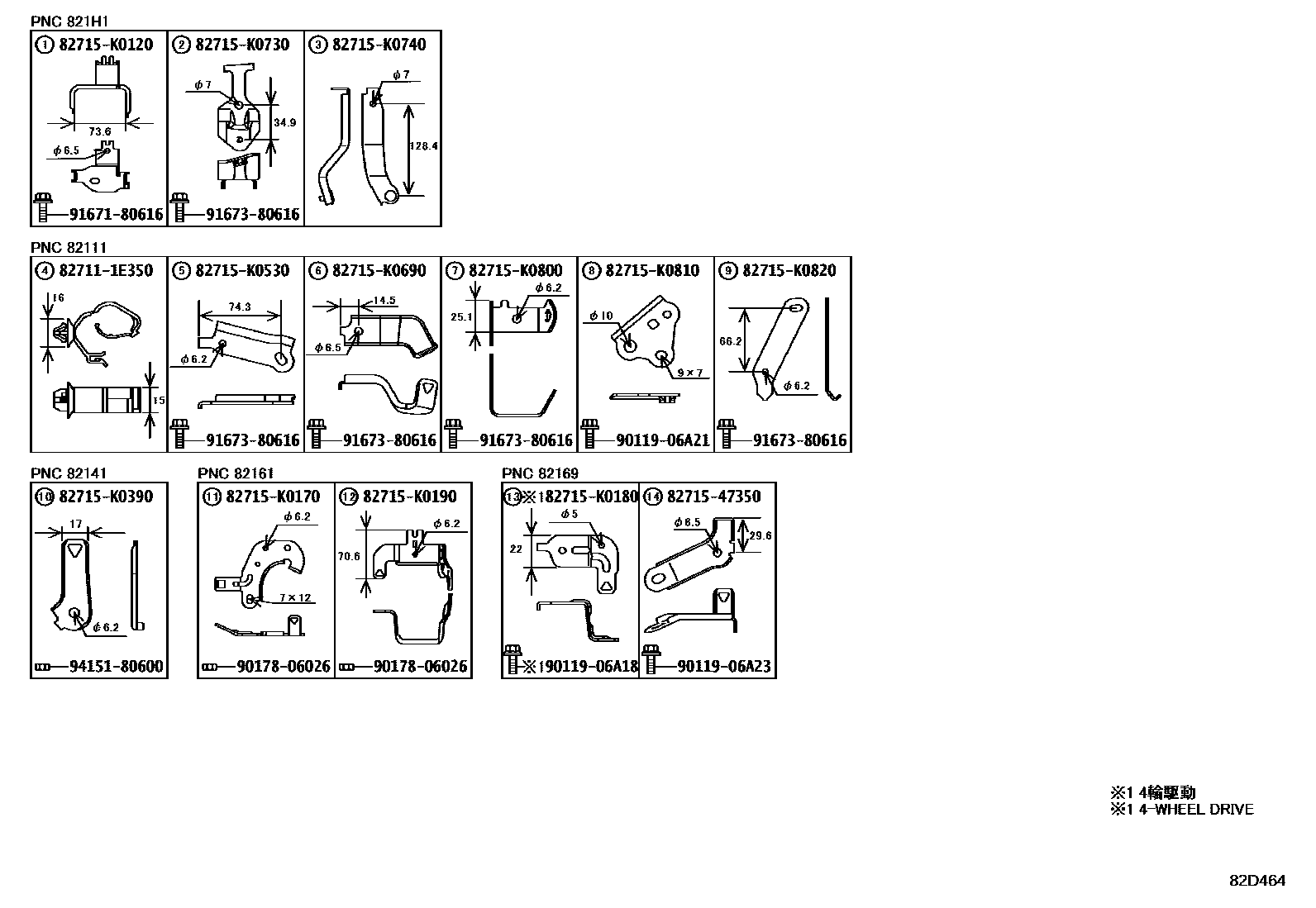

Toyota YARIS 线束和卡夹 EPC diagram — 82D464
线束和卡夹 — 82D464 (202002 – 999999)

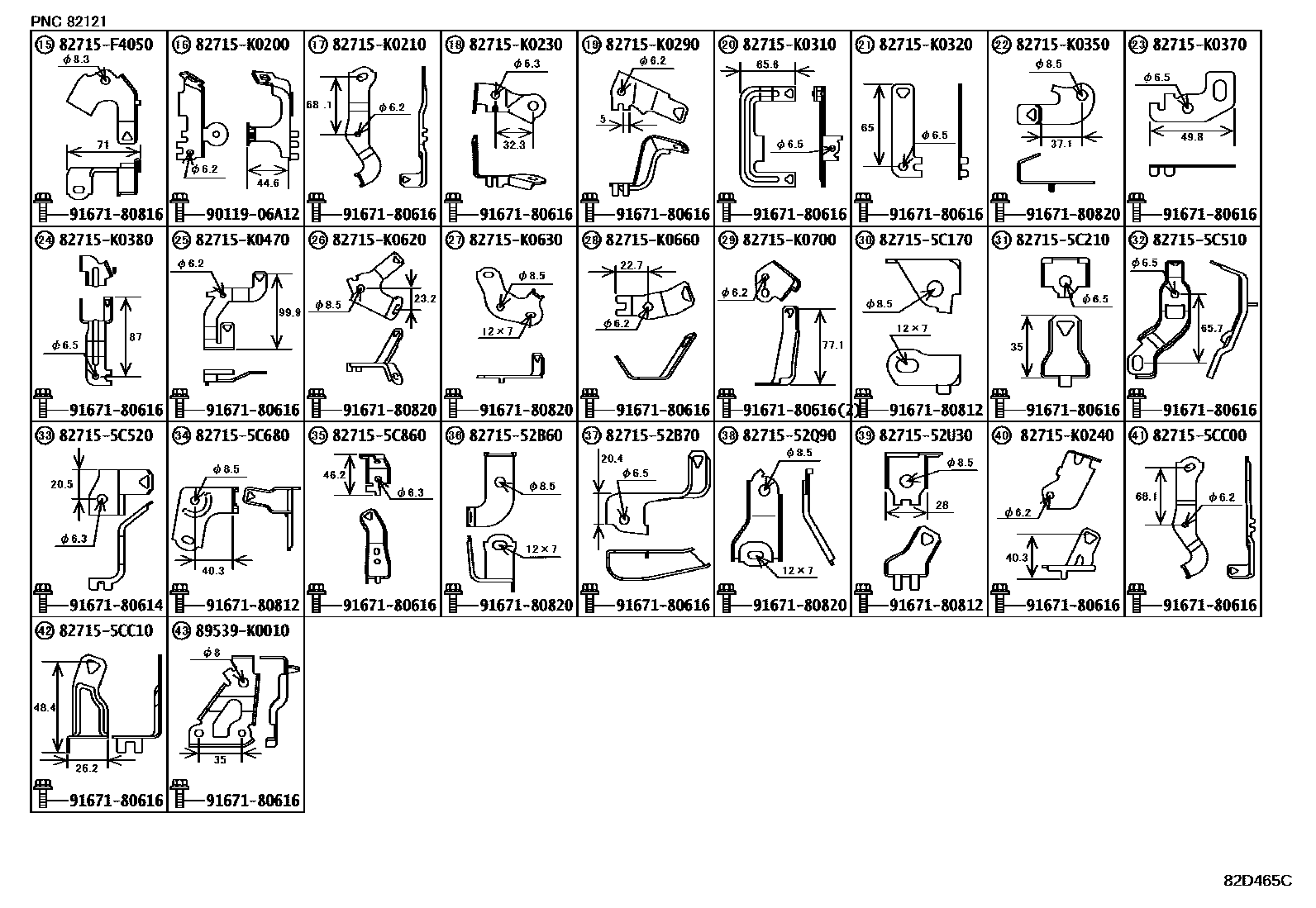

Toyota YARIS 线束和卡夹 EPC diagram — 82D465C
线束和卡夹 — 82D465C (202002 – 999999)

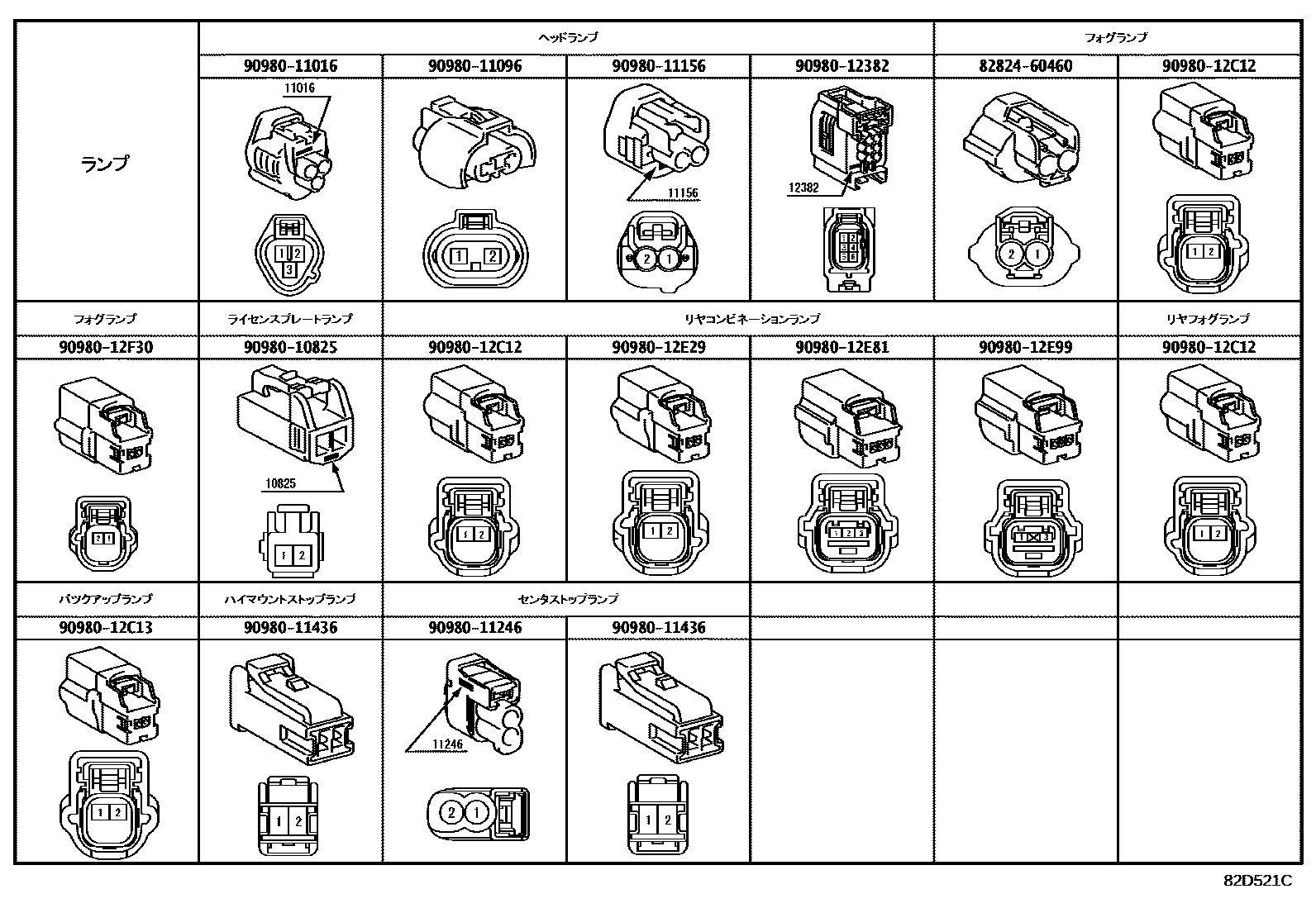

Toyota YARIS 线束和卡夹 EPC diagram — 82D521C
线束和卡夹 — 82D521C (202002 – 999999)

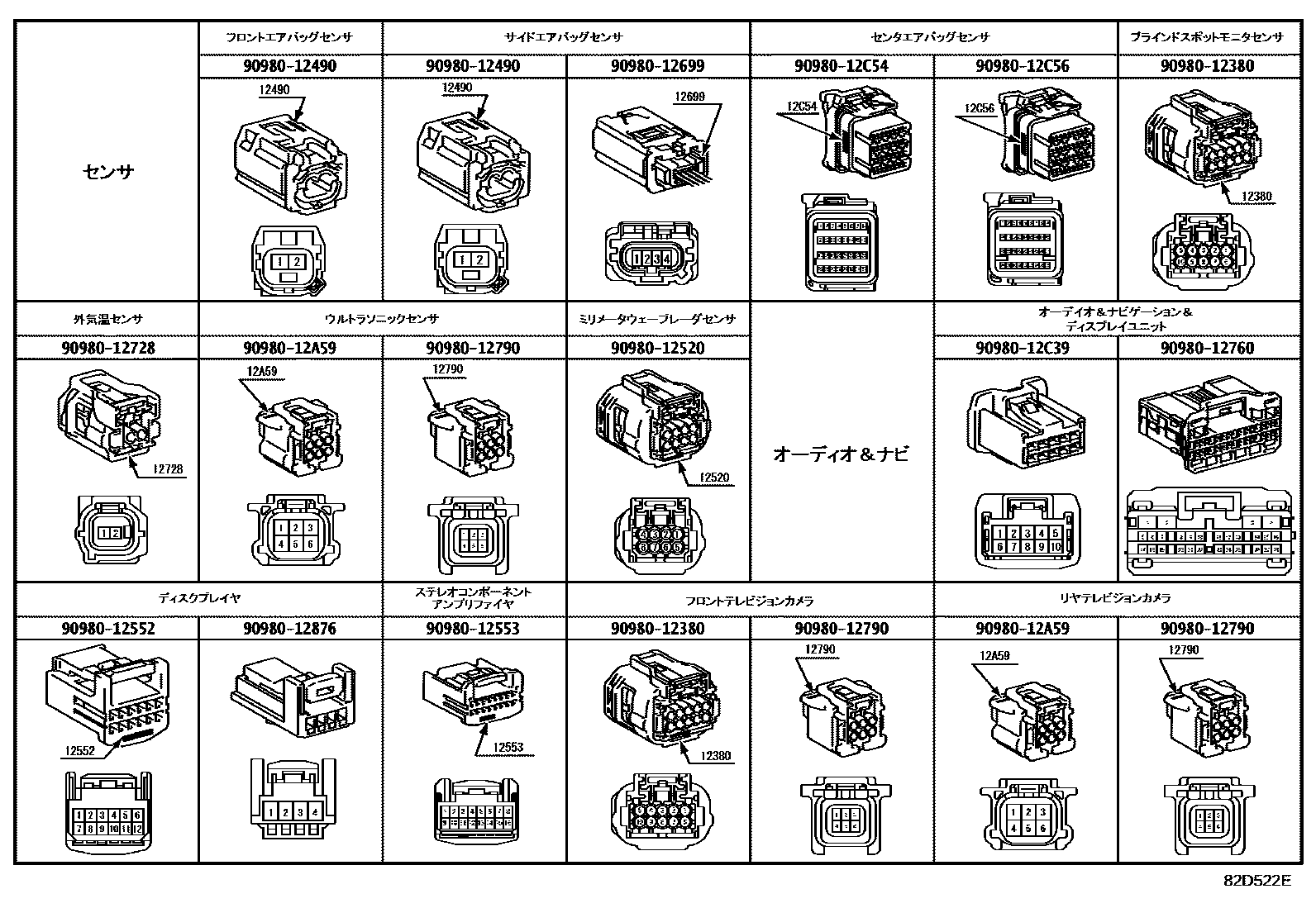

Toyota YARIS 线束和卡夹 EPC diagram — 82D522E
线束和卡夹 — 82D522E (202002 – 999999)

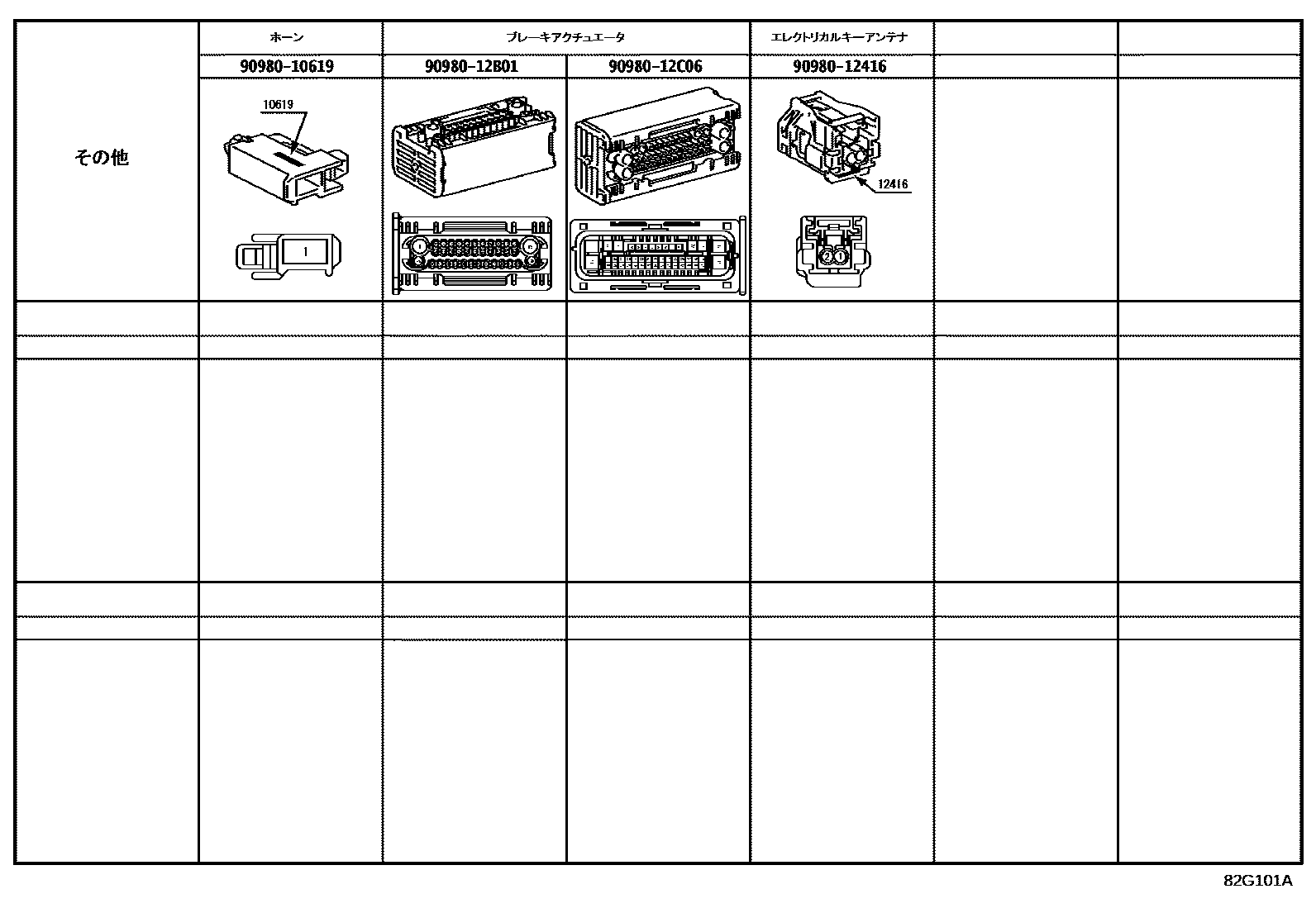

Toyota YARIS 线束和卡夹 EPC diagram — 82G101A
线束和卡夹 — 82G101A (202002 – 999999)

PNC and OE references

PNCPart nameOE numbers
82111Engine room main wiring harness82111-52Y60 · 82111-52Y61 · 82111-52Y62 · 82111-5DZ80 · 82111-5DZ81 · 82111-5DZ82 · 82111-5DZ90 · 82111-5DZ91 · 82111-5DZ92 · 82111-K0560 · 82111-K0561 · 82111-K0570 · 82111-K0571 · 82111-K0590 · 82111-K0591 · 82111-K0592 · 82111-K0610 · 82111-K0611 · 82111-K0612 · 82111-K0E80 · 82111-K0E81 · 82111-K0E82 · 82111-K0E90 · 82111-K0E91 · 82111-K0E92 · 82111-K0F00 · 82111-K0F01 · 82111-K0F02 · 82111-K0F10 · 82111-K0F11 · 82111-K0F12 · 82111-K0F20 · 82111-K0F21 · 82111-K0F30 · 82111-K0F31 · 82111-K0F40 · 82111-K0F41 · 82111-K0F50 · 82111-K0F52 · 82111-K0F60 · 82111-K0F61 · 82111-K0F70 · 82111-K0F71 · 82111-K0F80 · 82111-K0F81 · 82111-K0F82 · 82111-K0F90 · 82111-K0F91 · 82111-K0F92 · 82111-K0G30 · 82111-K0G31 · 82115-52630 · 82115-52631 · 82115-52632 · 82115-52740 · 82115-52741 · 82115-52742 · 82115-52750 · 82115-52751 · 82115-52752 · 82115-52760 · 82115-52761 · 82115-52770 · 82115-52771 · 82115-5C430 · 82115-5C440 · 82115-5C450 · 82115-5C460 · 82115-5C470 · 82115-5C480 · 82115-5C490 · 82115-5C500 · 82115-5C510 · 82115-5C520 · 82115-5C530 · 82115-5C540 · 82115-5C550 · 82115-5C560 · 82115-5C570 · 82115-5C580 · 82115-5C590 · 82115-5C600 · 82115-5C610 · 82115-5C620
82113Engine room wiring harness No. 382113-52320 · 82113-52330 · 82113-52340 · 82113-52C90 · 82113-K0020 · 82113-K0080 · 82113-K0090 · 82113-K0100 · 82113-K0110
82114Engine room wiring harness No. 482114-52060
82121Engine wiring harness82121-52U70 · 82121-52V30 · 82121-52W70 · 82121-52W80 · 82121-52W90 · 82121-52X00 · 82121-K0150 · 82121-K0230 · 82121-K0231 · 82121-K0250 · 82121-K0260 · 82121-K0310 · 82121-K0400
82125NEngine No. 5 wiring harness82125-52190 · 82125-K0060
82126AToyota part82126-K0040
82141Dashboard wiring harness82141-K0450 · 82141-K0451 · 82141-K0452 · 82141-K0460 · 82141-K0461 · 82141-K0462 · 82141-K0470 · 82141-K0471 · 82141-K0472 · 82141-K0480 · 82141-K0481 · 82141-K0482 · 82141-K0490 · 82141-K0491 · 82141-K0492 · 82141-K0500 · 82141-K0501 · 82141-K0502 · 82141-K0510 · 82141-K0511 · 82141-K0520 · 82141-K0521 · 82141-K0522 · 82141-K0530 · 82141-K0531 · 82141-K0532 · 82141-K0540 · 82141-K0541 · 82141-K0542 · 82141-K0K50 · 82141-K0K51 · 82141-K0K52 · 82141-K0K60 · 82141-K0K61 · 82141-K0K62 · 82141-K0N20 · 82141-K0N21 · 82141-K0N22 · 82141-K0P20 · 82141-K0P21 · 82141-K0P22 · 82141-K0P30 · 82141-K0P31 · 82141-K0P32 · 82141-K0P40 · 82141-K0P41 · 82141-K0P42 · 82141-K0P50 · 82141-K0P51 · 82141-K0P52 · 82145-5CS10 · 82145-5CS20 · 82145-5CS30 · 82145-5CS31 · 82145-5CS32 · 82145-5CS40 · 82145-5CS41 · 82145-5CS42 · 82145-5CS60 · 82145-5CS61 · 82145-5CS62 · 82145-5CS70 · 82145-5CS71 · 82145-5CS72 · 82145-5CS80 · 82145-5CS81 · 82145-5CS82 · 82145-5CT90 · 82145-5DW40 · 82145-5DW50 · 82145-5DW60 · 82145-5DW70 · 82145-5DW80 · 82145-5DW90 · 82145-5DX00 · 82145-5DX10 · 82145-5DX20 · 82145-5DX30 · 82145-5DX40 · 82145-5DX50 · 82145-5DX60 · 82145-5DX70 · 82145-5DX80 · 82145-5DX90 · 82145-5DY60 · 82145-5DY70 · 82145-5DY80 · 82145-5DY90 · 82145-5DZ00 · 82145-5DZ10 · 82145-5DZ20 · 82145-5DZ30 · 82146-52L60 · 82146-52L61 · 82146-52L62 · 82146-52L70 · 82146-52L71 · 82146-52L80 · 82146-52L90 · 82146-52M00 · 82146-52M01 · 82146-52M02 · 82146-52M10 · 82146-52M11 · 82146-52M20 · 82146-52M30 · 82146-52M40 · 82146-52M41 · 82146-52M42 · 82146-52M50 · 82146-52M51 · 82146-52M52 · 82146-52M60 · 82146-52M61 · 82146-52M70 · 82146-52P70 · 82146-52P71 · 82146-52P72 · 82146-52P90 · 82146-52P91 · 82146-52P92 · 82146-52Q00 · 82146-52Q01 · 82146-52Q02 · 82146-52Q10 · 82146-52Q20 · 82146-52Q21 · 82146-52Q22 · 82146-52R90 · 82146-52S00 · 82146-52Y60 · 82146-52Y61 · 82146-52Y62 · 82146-52Y70 · 82146-52Y71 · 82146-52Y72 · 82146-52Y80 · 82146-52Y81 · 82146-52Y90 · 82146-52Y91 · 82146-52Z00 · 82146-52Z01 · 82146-52Z02 · 82146-5CB70 · 82146-5CB80 · 82146-5CB90 · 82146-5CC00 · 82146-5CD90 · 82146-5CE00 · 82146-5CE70 · 82146-5CE80
82142AInstrument panel wiring harness No. 282140-K0010
82143CInstrument panel wiring harness No. 382143-K0020
82151Right front door wiring harness82151-5C380 · 82151-5C390 · 82151-5C400 · 82151-5CG70 · 82151-5CG80 · 82151-5CJ60 · 82151-5CJ70 · 82151-5CJ80 · 82151-5CJ90 · 82151-5CK10 · 82151-5CK20 · 82151-5CK40 · 82151-5CK50 · 82151-5CK60 · 82151-5CK70 · 82151-5CK80 · 82151-5CK90 · 82151-K0190 · 82151-K0191 · 82151-K0192 · 82151-K0200 · 82151-K0600 · 82151-K0610 · 82151-K0620 · 82151-K0630
82152Left front door wiring harness82152-5C060 · 82152-5C070 · 82152-5C080 · 82152-5CD20 · 82152-5CD30 · 82152-5CE90 · 82152-5CF00 · 82152-5CF10 · 82152-5CF20 · 82152-5CF30 · 82152-5CF40 · 82152-5CJ90 · 82152-5CK00 · 82152-5CK10 · 82152-5CK20 · 82152-5CK30 · 82152-5CK40 · 82152-K0180 · 82152-K0181 · 82152-K0182 · 82152-K0190 · 82152-K0600 · 82152-K0610 · 82152-K0620 · 82152-K0630
82153Rear door wiring harness No. 182153-K0090 · 82153-K0100
82154Rear door wiring harness No. 282154-K0090 · 82154-K0100
82161floor wiring harness82161-5CV10 · 82161-5CV11 · 82161-5CV12 · 82161-5CV20 · 82161-5CV21 · 82161-5CV22 · 82161-5CV30 · 82161-5CV31 · 82161-5CV32 · 82161-5CV40 · 82161-5CV41 · 82161-5CV42 · 82161-5CV50 · 82161-5CV51 · 82161-5CV52 · 82161-5CV60 · 82161-5CV61 · 82161-5CV62 · 82161-K0140 · 82161-K0141 · 82161-K0142 · 82161-K0D30 · 82161-K0D31 · 82161-K0D32 · 82161-K0D40 · 82161-K0D41 · 82161-K0D42 · 82161-K0D50 · 82161-K0D51 · 82161-K0D52 · 82161-K0E20 · 82161-K0E21 · 82161-K0E22 · 82161-K0E30 · 82161-K0E31 · 82161-K0E32 · 82161-K0E40 · 82161-K0E41 · 82161-K0E42 · 82161-K0J80 · 82161-K0J81 · 82161-K0J82 · 82161-K0J90 · 82161-K0J91 · 82161-K0J92 · 82161-K0K00 · 82161-K0K01 · 82161-K0K10 · 82161-K0K11 · 82161-K0K12 · 82161-K0K20 · 82161-K0K21 · 82161-K0K22 · 82161-K0K30 · 82161-K0K31 · 82161-K0K32 · 82161-K0K70 · 82161-K0K71 · 82161-K0K72 · 82161-K0K80 · 82161-K0K81 · 82161-K0K82 · 82161-K0K90 · 82161-K0K91 · 82161-K0L00 · 82161-K0L01 · 82161-K0L02 · 82161-K0L10 · 82161-K0L11 · 82161-K0L12 · 82161-K0L20 · 82161-K0L21 · 82161-K0L22 · 82161-K0M20 · 82161-K0M21 · 82161-K0M22 · 82161-K0M30 · 82161-K0M31 · 82161-K0M32 · 82161-K0M40 · 82161-K0M41 · 82161-K0M42 · 82161-K0M50 · 82161-K0M51 · 82161-K0M52 · 82161-K0N40 · 82161-K0N41 · 82161-K0N42 · 82161-K0N50 · 82161-K0N51 · 82161-K0N52 · 82161-K0N60 · 82161-K0N61 · 82161-K0N62 · 82161-K0N70 · 82161-K0N71 · 82161-K0N72 · 82161-K0P20 · 82161-K0P21 · 82161-K0P22 · 82161-K0P30 · 82161-K0P31 · 82161-K0P32 · 82199-52760 · 82199-52B00 · 82199-52B20 · 82199-52C50 · 82199-52C51 · 82199-52C52 · 82199-52C60 · 82199-52C61 · 82199-52C62 · 82199-52C70 · 82199-52C71 · 82199-52C72 · 82199-52C80 · 82199-52C81 · 82199-52C82 · 82199-5DA10 · 82199-5DA20 · 82199-5DA30 · 82199-5DA40 · 82199-5DA70 · 82199-5DA80 · 82199-5DA90 · 82199-5DB00 · 82199-5DB30 · 82199-5DB40 · 82199-5DB50 · 82199-5DB60 · 82199-5DB70 · 82199-5DB80 · 82199-5DB90 · 82199-5DC00 · 82199-5DC10 · 82199-5DC20 · 82199-5DC30 · 82199-5DC40 · 82199-5DC50 · 82199-5DC60 · 82199-5DC70 · 82199-5DC80 · 82199-5DD50 · 82199-5DD60 · 82199-5DD70 · 82199-5DD80 · 82199-5DD90 · 82199-5DE00 · 82199-5DE10 · 82199-5DE20 · 82199-5DE30 · 82199-5DE40 · 82199-5DF10 · 82199-5DF20 · 82199-5DF30 · 82199-5DF40 · 82199-5DF50 · 82199-5DF60 · 82199-5DF70 · 8219F-52200 · 8219F-52210 · 8219F-52220 · 8219F-52230 · 8219F-52240 · 8219F-52250 · 8219F-52260 · 8219F-52270
82162Floor wiring harness No. 282165-K0010 · 82165-K0020 · 82165-K0030 · 82165-K0040
82163Floor wiring harness No. 382163-K0040
82163EToyota part82167-K0010 · 82167-K0020 · 82167-K0030 · 82167-K0040
82164CNo. 4 floor wiring harness82164-52260 · 82164-52261
82169No. 3 frame wiring harness82169-K0030 · 82169-K0040
82171Roof No. 1 wiring harness82171-52D10 · 82171-52D20 · 82171-52J50 · 82171-52J60 · 82171-52J70 · 82171-52J80 · 82171-52K90 · 82171-52L00 · 82171-K0080 · 82171-K0081 · 82171-K0120 · 82171-K0520
82182Luggage No. 2 wiring harness82182-K0070 · 82182-K0080 · 82182-K0081 · 82182-K0240 · 82182-K0241
82184Rear door No. 1 wiring harness82184-52E40 · 82184-52E50 · 82184-52K50 · 82184-52K60 · 82184-52K70 · 82184-52K80 · 82184-52K90 · 82184-52L00 · 82184-52L10 · 82184-K0060 · 82184-K0120
82185Rear door wiring harness No. 282185-52R70 · 82185-52R80 · 82185-52R90 · 82185-52S00 · 82185-52S10 · 82185-K0090 · 82185-K0100 · 82185-K0180 · 82185-K0190
821H1Toyota part821H1-K0030 · 821H1-K0040
821H2Toyota part821H2-K0030
821H3Toyota part821H3-K0030 · 821H3-K0050
821H4Toyota part821H4-K0020
82219Csensor harness82219-K0050 · 82219-K0060
82345diode82345-32010
82345Adiode82345-20060
82666AConnector holder No. 282666-K0100
82666BNo. 3 connector holder82666-K0110
82666CNo. 4 connector holder82666-K0120
82666DNo. 5 connector holder82666-K0140
82666ENo. 6 connector holder82666-21040
82666FNo. 7 connector holder82666-60220
82666GNo. 8 connector holder82666-K0070
82666LNo. 9 connector holder82666-K0080
82666NNo. 10 connector holder82666-52400
82684Toyota part82684-48010
82815AWiring harness protector cover82815-K0530
82815BWiring harness protector cover82815-52A90 · 82815-K0520 · 82815-K0740
82815GWiring harness protector cover82815-52740
82815HWiring harness protector cover82815-K0050 · 82815-K0120
82815JNo. 7 wire harness protector cover82815-K0060 · 82815-K0130
82815KNo. 8 wire harness protector cover82815-K0040 · 82815-K0140
82815LNo. 9 wire harness protector cover82815-K0090 · 82815-K0150
82815MNo. 10 wire harness protector cover82815-K0160 · 82815-K0770
82815NNo. 11 wire harness protector cover82815-K0170
82815PNo. 12 wire harness protector cover82815-K0180
82815QNo. 13 wire harness protector cover82815-K0190
82815RNo. 14 wire harness protector cover82815-K0260
82815SNo. 15 wire harness protector cover82815-K0370
82815TNo. 16 wire harness protector cover82815-K0380
82815UNo. 17 wire harness protector cover82815-K0030 · 82815-K0390
82815VNo. 1 wire harness protector cover82815-K0080 · 82815-K0200
82815WNo. 2 wire harness protector cover82815-K0210
82815XNo. 3 wire harness protector cover82815-52410 · 82815-K0010
82815YToyota part82815-K0020 · 82815-K0260
82815ZToyota part82815-K0400
82816BToyota part82815-K0320
82816CToyota part82815-K0330
82816DToyota part82815-K0340
82816FToyota part82815-K0350
82816GToyota part82815-K0100
82816HToyota part82815-K0750
82816JToyota part82815-K0430
82816KToyota part82815-K0720
82816LToyota part82815-K0730
82816NToyota part82815-K0070
82816PToyota part82815-K0530
82817No. 1 wire harness protection device82817-K0560 · 82817-K0700
82817ANo. 2 wire harness protection device82817-K0750
82817BNo. 3 wire harness protection device82817-52S80 · 82817-K0740 · 82817-K0A50
82817CNo. 4 wire harness protection device82817-K0A70
82817DNo. 5 wire harness protection device82817-52N70
82817ENo. 6 wire harness protection device82817-52L30
82817FNo. 7 wire harness protection device82817-K0160 · 82817-K0220
82817GNo. 8 wire harness protection device82817-K0170 · 82817-K0230
82817JNo. 9 wire harness protection device82817-K0150 · 82817-K0240
82817KNo. 10 wire harness protection device82817-K0200 · 82817-K0250
82817LNo. 11 wire harness protection device82817-K0260 · 82817-K0A80
82817MNo. 12 wire harness protection device82817-K0270
82817NNo. 13 wire harness protection device82817-52T30 · 82817-K0280
82817PNo. 14 wire harness protection device82817-K0290
82817TNo. 15 wire harness protection device82817-K0320
82817UNo. 16 wire harness protection device82817-K0360 · 82817-K0390
82817XNo. 17 wire harness protection device82817-K0380 · 82817-K0860
82818No. 2 wire harness protection device82817-K0390
82818BNo. 3 wire harness protection device82817-K0140 · 82817-K0540
82818CNo. 4 wire harness protection device82817-K0190 · 82817-K0300
82818DNo. 5 wire harness protection device82817-K0310
82818ENo. 6 wire harness protection device82817-52F70 · 82817-K0120
82818FNo. 7 wire harness protection device82817-K0130 · 82817-K0360
82818GNo. 8 wire harness protection device82817-K0480
82818HToyota part82817-K0490
82818JToyota part82817-K0500
82818KToyota part82817-K0510
82818LToyota part82817-K0520
82818MToyota part82817-K0210
82818NToyota part82817-52V00 · 82817-K0A60
82818SToyota part82817-K0580
82818TToyota part82817-K0180
82818UToyota part82817-K0750
82818VToyota part82817-K2010
82818WToyota part82817-K2020
82818XToyota part82817-K0A40
82818ZToyota part82817-F4540
82821AConnector cover82821-52410
82821EConnector cover82821-12760
82821HConnector cover82821-20510
82821MConnector cover82821-52420
82821NToyota part82821-33590
82821PToyota part82821-33610
82821RConnector cover82821-33620
82821UConnector cover82821-33690
82821VConnector cover82821-33780
82821WConnector cover82821-33860
82821XConnector cover82821-33A00
82821YToyota part82821-30600
82823No. 1 terminal cover82823-K0010
82823SToyota part82823-20080 · 82823-K0020
82823TToyota part82823-22050 · 82823-K0030
82824Harness connector82824-52310
82824AHarness connector82824-50360
82H21CToyota part82821-33810
82H21DToyota part82821-30690
82H21GToyota part82821-33650
82H21HToyota part82821-33770
82H21JToyota part82821-33810
82H21KToyota part82821-33830
82H21LToyota part82821-47330 · 82821-52390
82H21MToyota part82821-47690
82H21NToyota part82821-50500
82H21PToyota part82821-50510 · 82821-52380
82H21QToyota part82821-33490
89348XToyota part89348-50050
C8211Toyota partC8211-66010
C8231Toyota partC8231-52030 · C8231-52052
C8269Toyota partC8269-66020
C8639Toyota partC8639-52010
G921DToyota partG921D-47020
