Toyota YARIS 倾斜装置和电动举升机 — Figure 7105

Toyota YARIS EPC diagram 7105, 倾斜装置和电动举升机, with 12 images and 144 PNC and OE references.

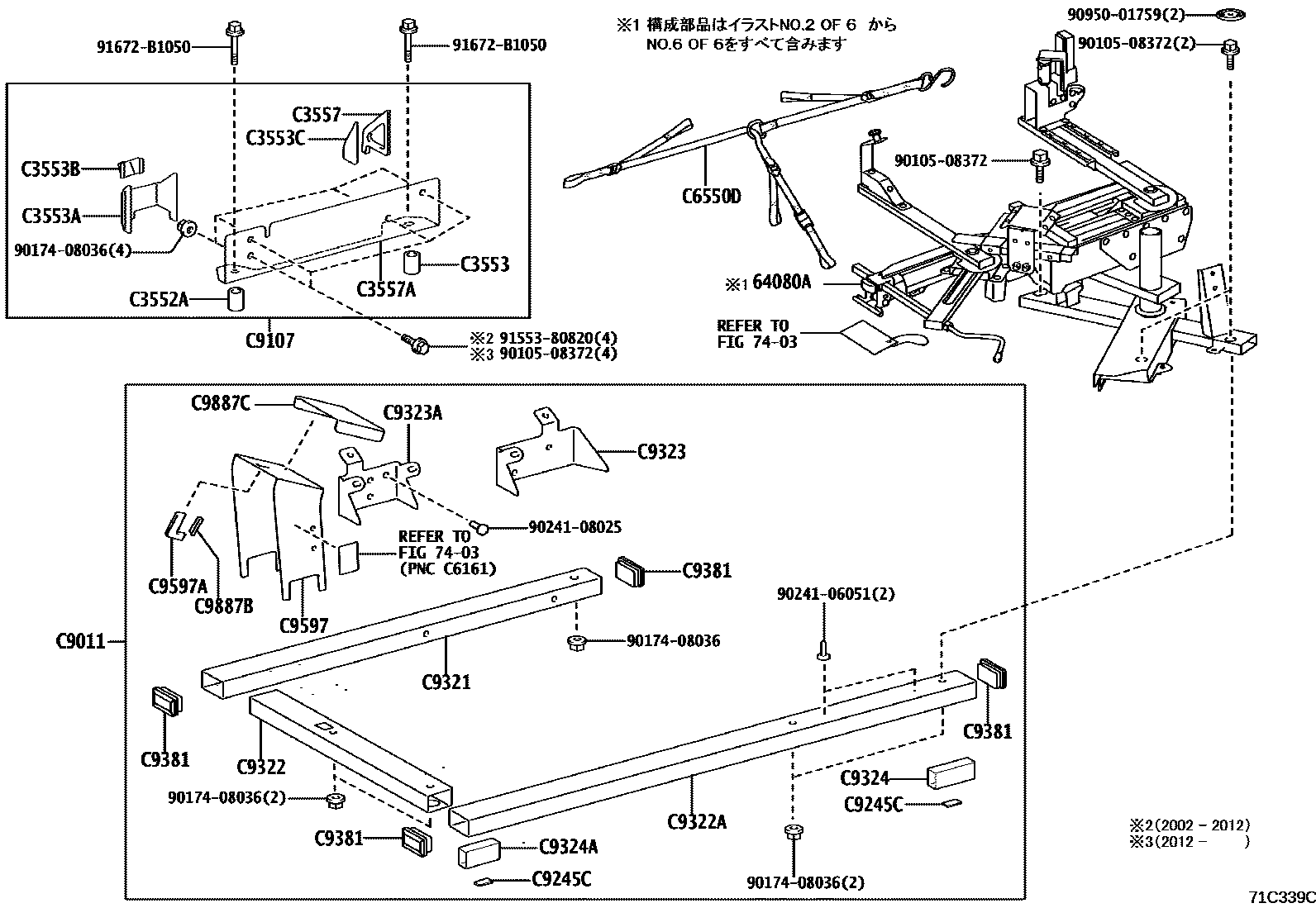

Toyota YARIS 倾斜装置和电动举升机 EPC diagram — 71C339C
倾斜装置和电动举升机 — 71C339C (202002 – 999999)

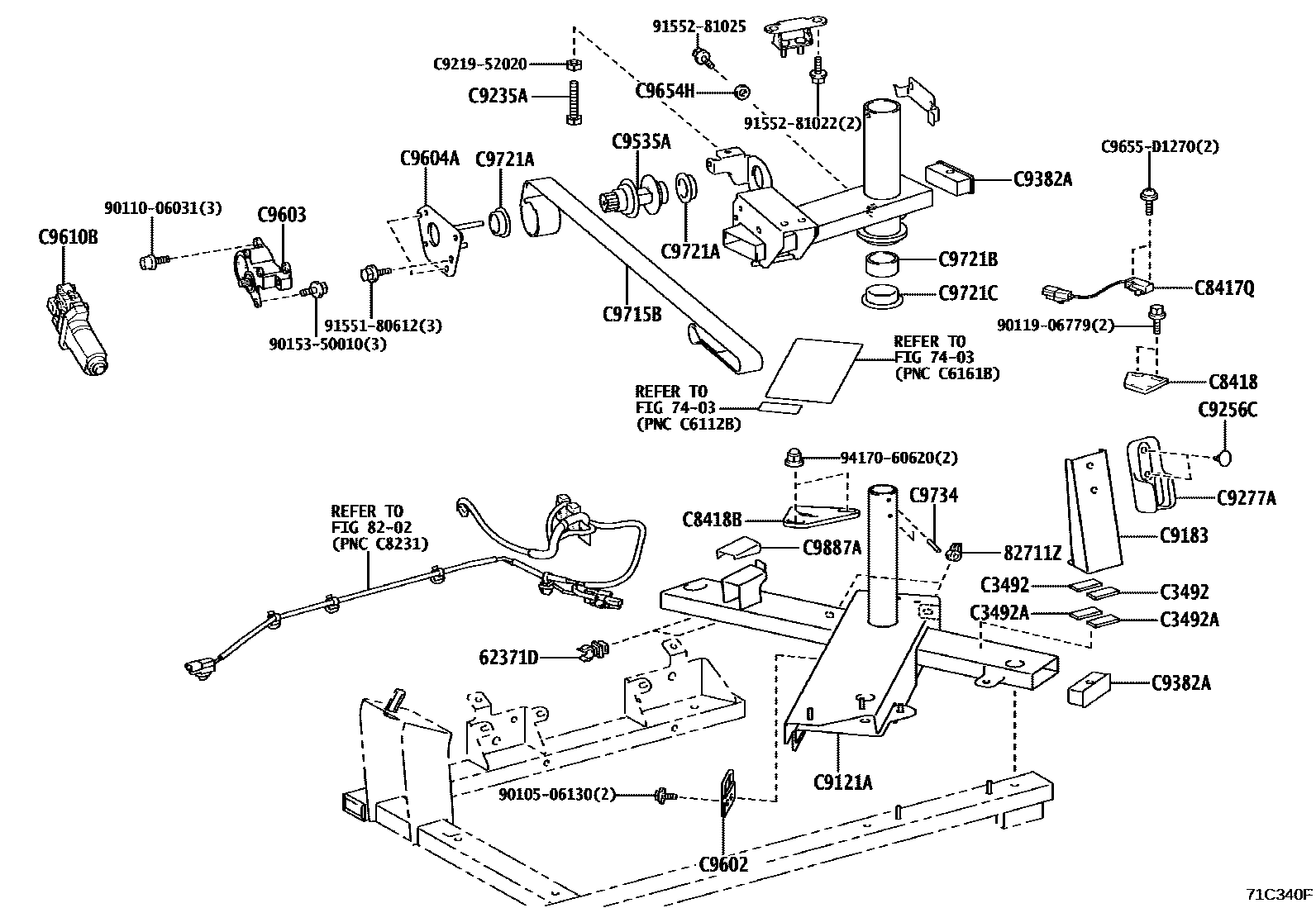

Toyota YARIS 倾斜装置和电动举升机 EPC diagram — 71C340F
倾斜装置和电动举升机 — 71C340F (202002 – 999999)

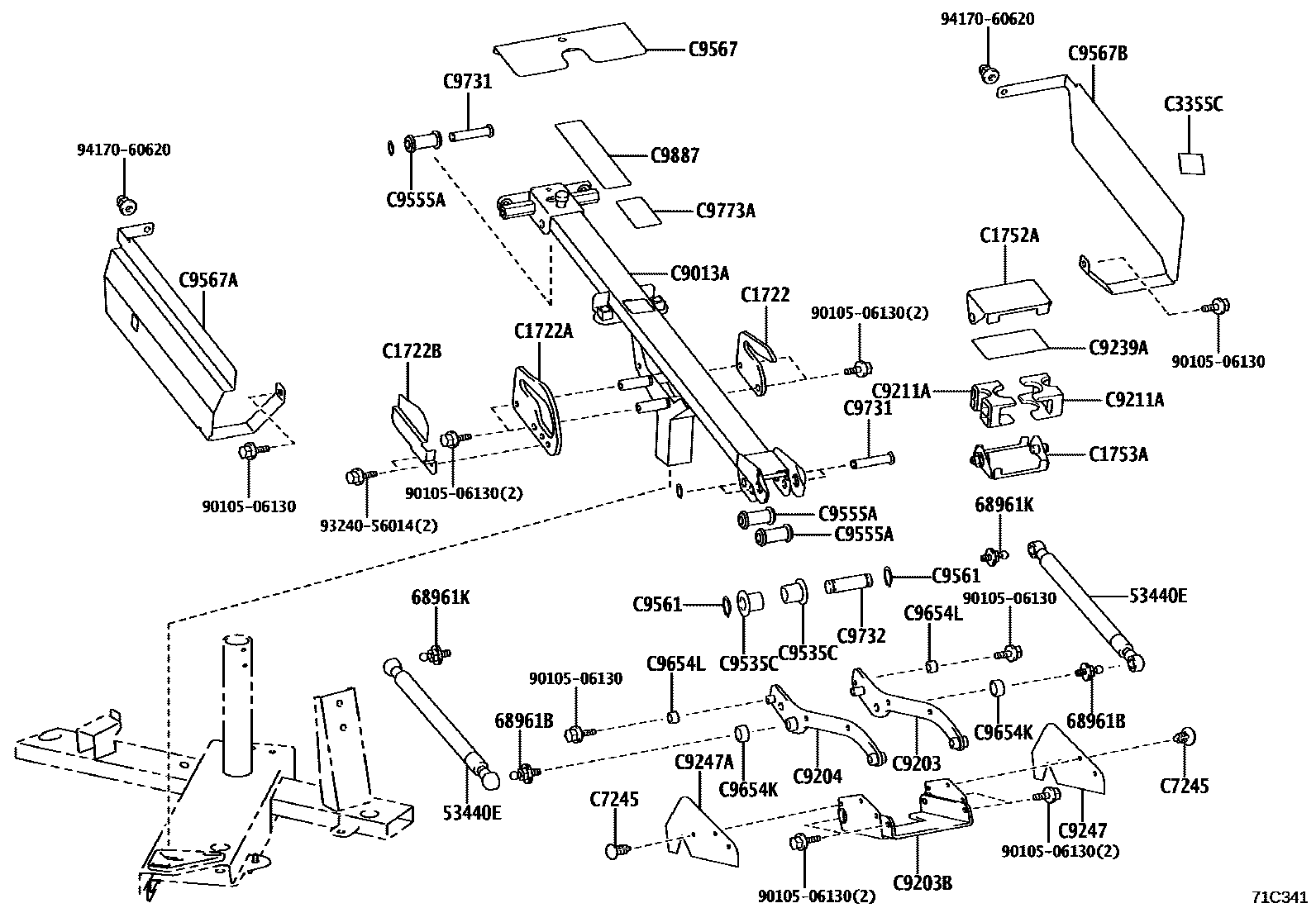

Toyota YARIS 倾斜装置和电动举升机 EPC diagram — 71C341
倾斜装置和电动举升机 — 71C341 (202002 – 999999)

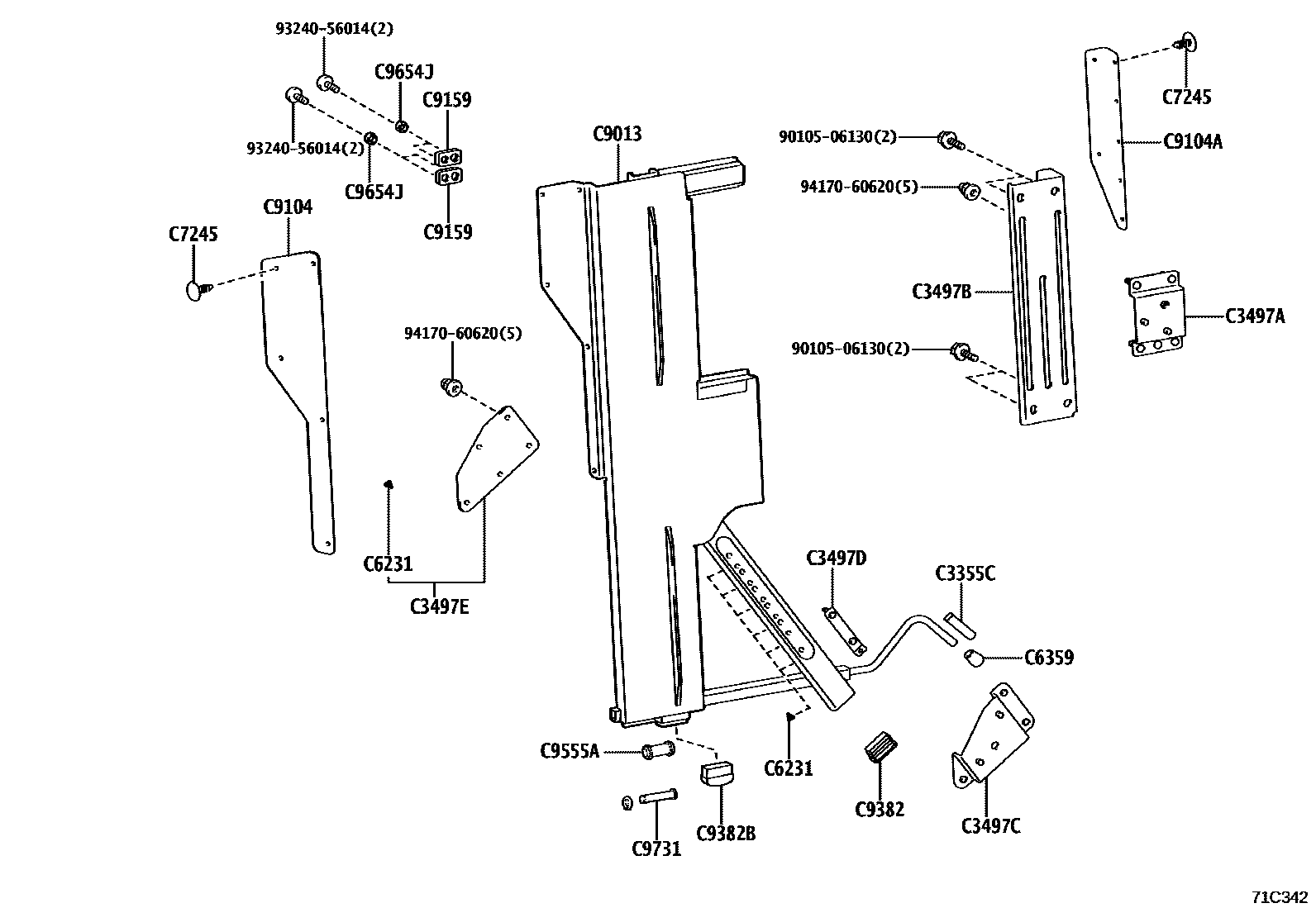

Toyota YARIS 倾斜装置和电动举升机 EPC diagram — 71C342
倾斜装置和电动举升机 — 71C342 (202002 – 999999)

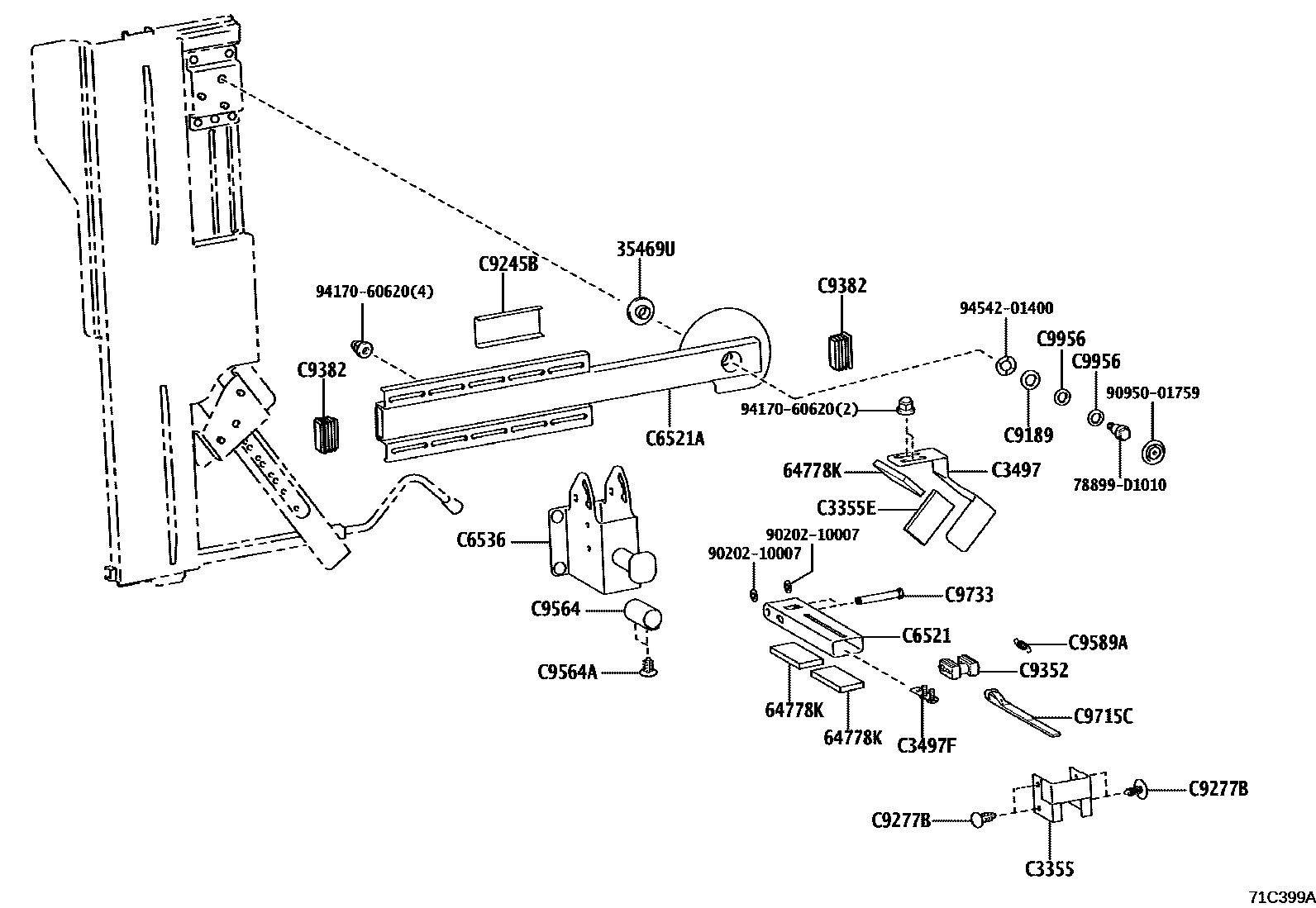

Toyota YARIS 倾斜装置和电动举升机 EPC diagram — 71C399A
倾斜装置和电动举升机 — 71C399A (202002 – 999999)

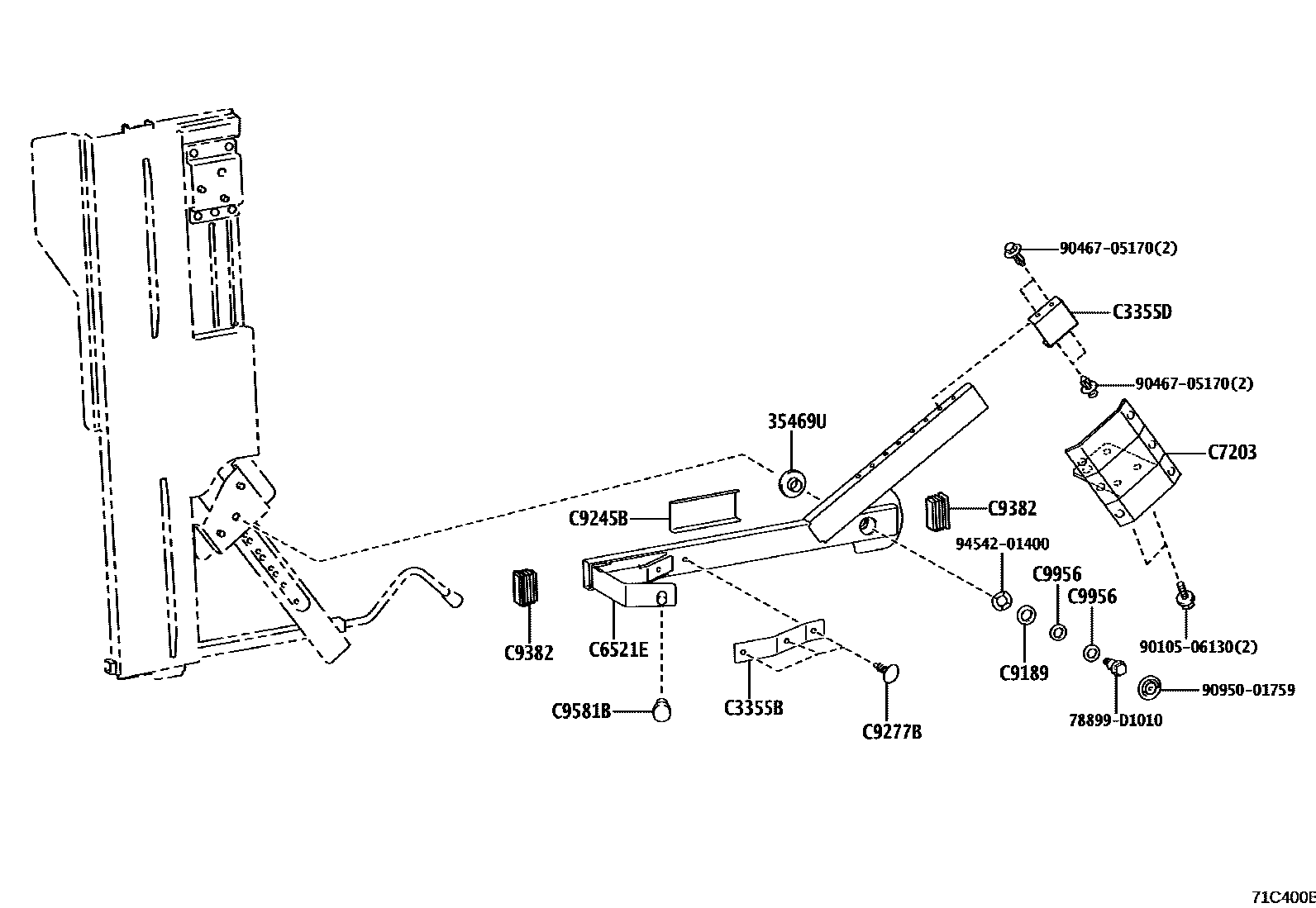

Toyota YARIS 倾斜装置和电动举升机 EPC diagram — 71C400B
倾斜装置和电动举升机 — 71C400B (202002 – 999999)

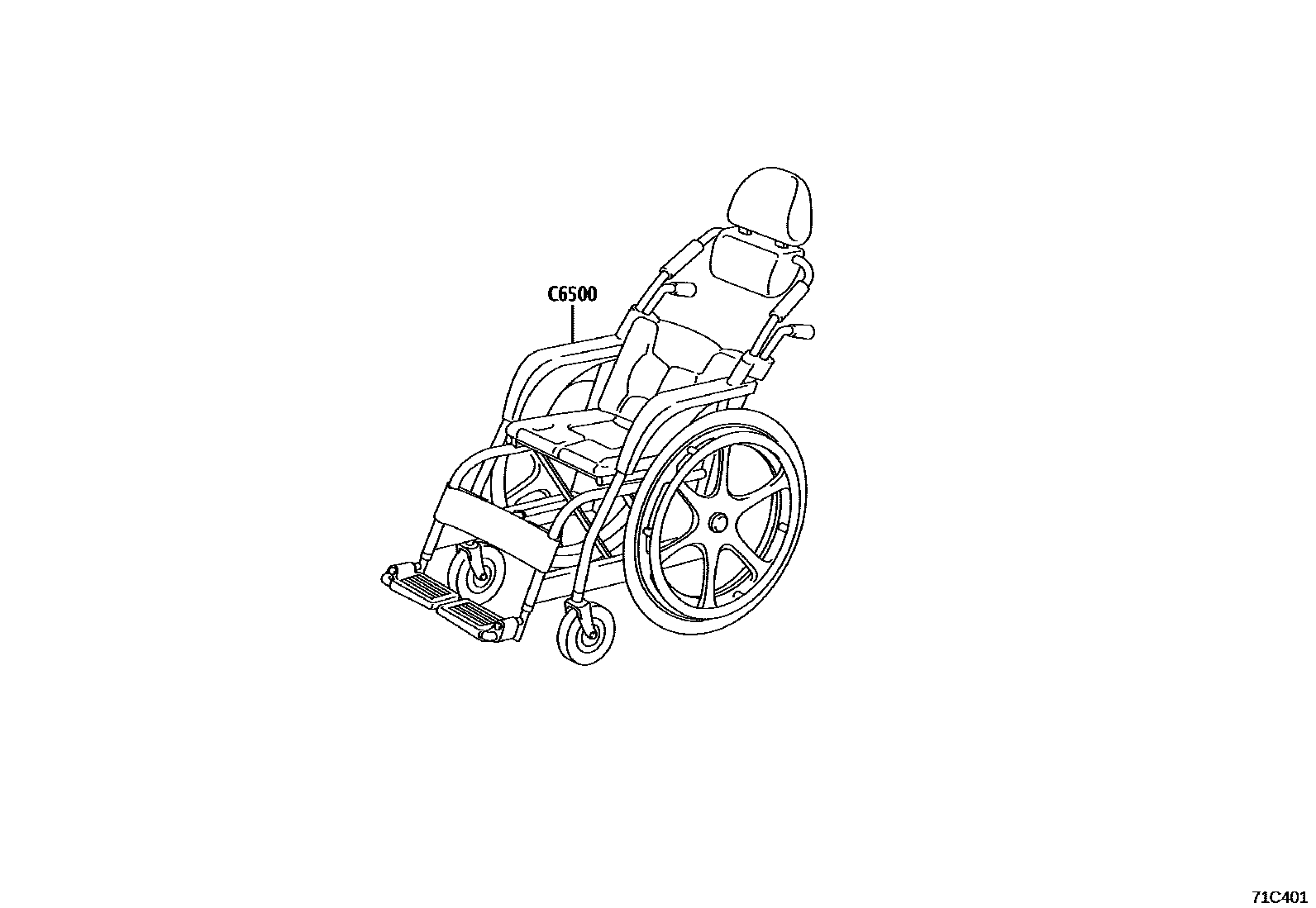

Toyota YARIS 倾斜装置和电动举升机 EPC diagram — 71C401
倾斜装置和电动举升机 — 71C401 (202002 – 999999)

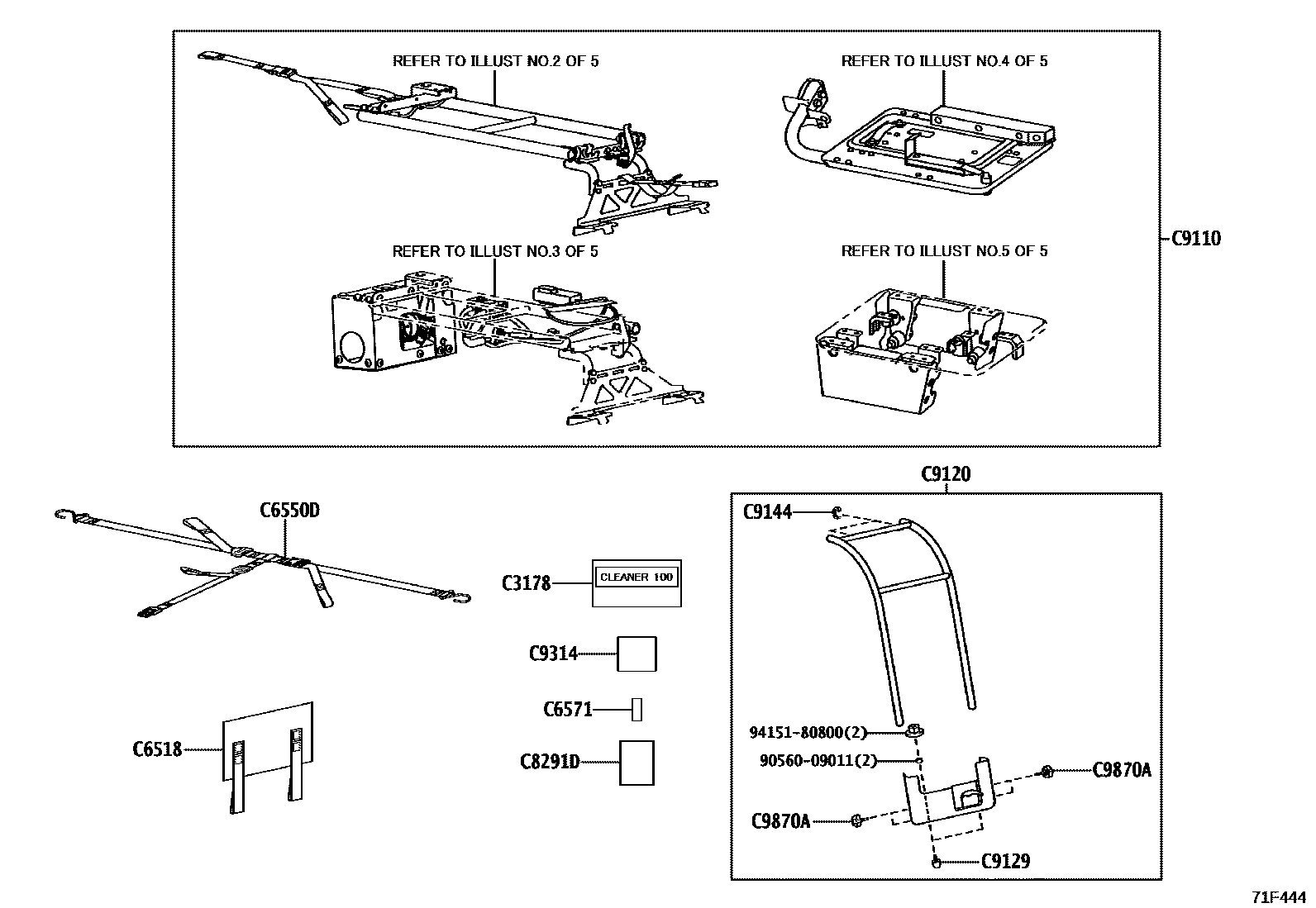

Toyota YARIS 倾斜装置和电动举升机 EPC diagram — 71F444
倾斜装置和电动举升机 — 71F444 (202002 – 999999)

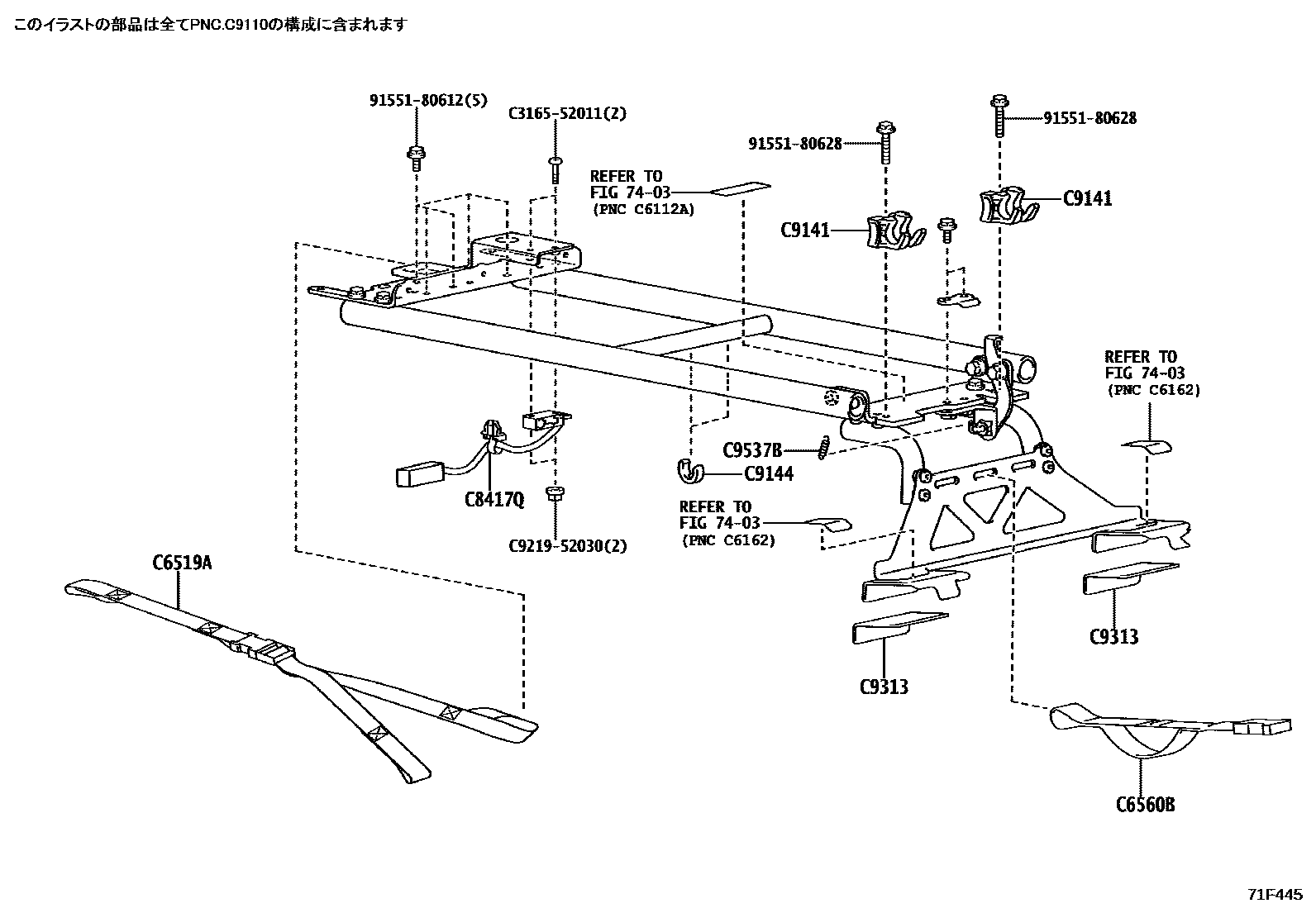

Toyota YARIS 倾斜装置和电动举升机 EPC diagram — 71F445
倾斜装置和电动举升机 — 71F445 (202002 – 999999)

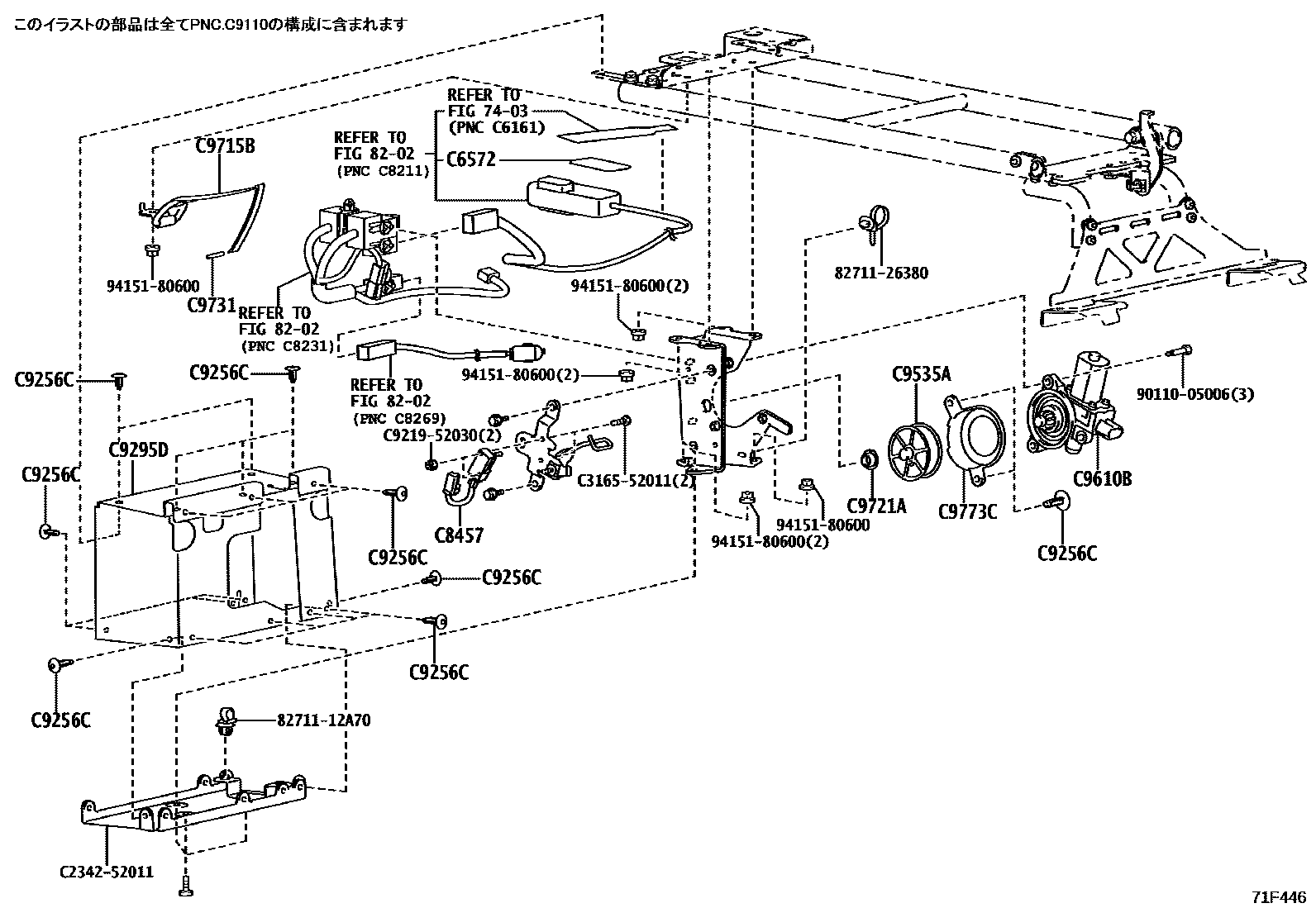

Toyota YARIS 倾斜装置和电动举升机 EPC diagram — 71F446
倾斜装置和电动举升机 — 71F446 (202002 – 999999)

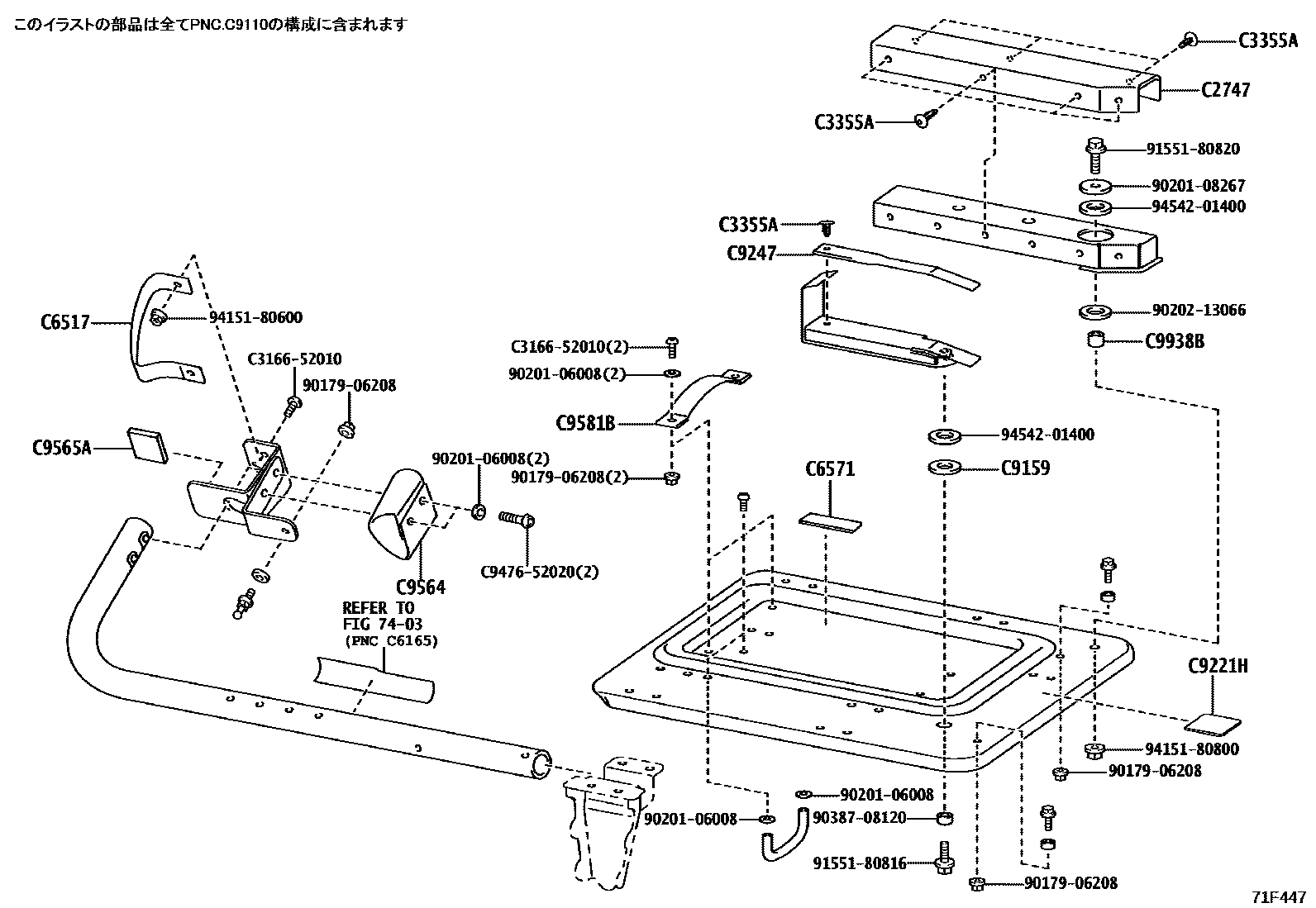

Toyota YARIS 倾斜装置和电动举升机 EPC diagram — 71F447
倾斜装置和电动举升机 — 71F447 (202002 – 999999)

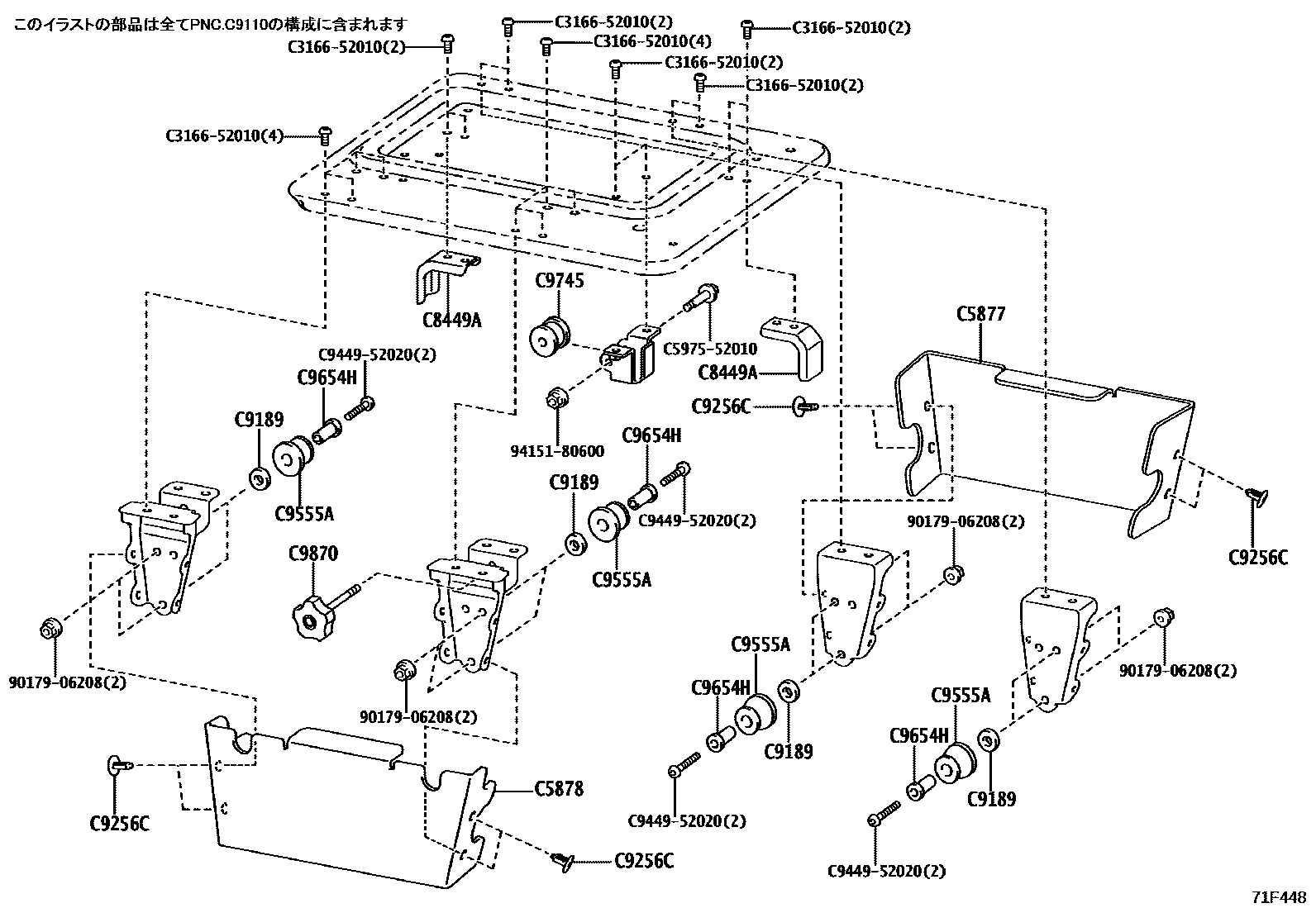

Toyota YARIS 倾斜装置和电动举升机 EPC diagram — 71F448
倾斜装置和电动举升机 — 71F448 (202002 – 999999)

PNC and OE references

PNCPart nameOE numbers
35469UToyota part35469-D1030
53440EToyota part53440-0W451
62371DLock62371-43010
64080AElectric lift arm assembly64080-52050
64778KToyota part64778-52110
68961BToyota part68961-47010
68961KToyota part68961-52020
82711ZToyota part82711-1A770
C1722Toyota partC1722-52060
C1722AToyota partC1722-52040
C1722BToyota partC1722-52050
C1752AToyota partC1752-52010
C1753AToyota partC1753-52010
C2747Toyota partC2747-52011
C3178Toyota partC3178-52040
C3355Toyota partC3355-52030
C3355BToyota partC3355-52070
C3355CToyota partC3355-52080
C3355DToyota partC3355-52100
C3355EToyota partC3355-52110
C3492Toyota partC3492-52010
C3492AToyota partC3492-52020
C3497Toyota partC3497-52040
C3497AToyota partC3497-52050
C3497BToyota partC3497-52060
C3497CToyota partC3497-52090
C3497DToyota partC3497-52100
C3497EToyota partC3497-52110
C3497FToyota partC3497-52120
C3552AToyota partC3552-52070
C3553Toyota partC3553-52020
C3553AToyota partC3553-52030
C3553BToyota partC3553-52040
C3553CToyota partC3553-52050
C3557Toyota partC3557-52080
C3557AToyota partC3557-52090
C5877Toyota partC5877-52010
C5878Toyota partC5878-52010
C6231side markersC6231-D1010
C6359Protective rod coverC6359-52020
C6500Wheelchair assemblyC7950-18010
C6517Toyota partC6517-52011
C6518Toyota partC6518-66010
C6519AToyota partC6519-66010
C6521Toyota partC6521-52050
C6521AToyota partC6521-52060
C6521EToyota partC6521-52070
C6536Toyota partC6536-52020
C6550DNo. 1 wheelchair fixing belt assemblyC6550-52090 · C6550-66020
C6560BToyota partC6560-52111
C6571Toyota partC6571-52050
C6572Toyota partC6572-52030
C7203Toyota partC7203-52010
C7245Toyota partC7245-52010
C8291DToyota partC8291-52010
C8417QToyota partC8417-52011 · C8417-D1240
C8418Limit switch boardC8418-52010
C8418BToyota partC8418-52030
C8449AToyota partC8449-52041
C8457Toyota partC8457-52011
C9011Toyota partC9011-52030
C9013No. 1 electric lifter arm sub-assemblyC9013-52070
C9013AToyota partC9013-52080
C9104Toyota partC9104-52020
C9104AToyota partC9104-52030
C9107Toyota partC9107-52020
C9110Toyota partC9110-66050
C9120Toyota partC9120-66020
C9121AToyota partC9121-52020
C9129Toyota partC9129-52010
C9141Toyota partC9141-52011
C9144Toyota partC9144-52060
C9159Lifter arm rail stop spacerC9159-52010 · C9159-52080
C9183Toyota partC9183-52100
C9189Toyota partC9189-52030 · C9189-52040
C9203Toyota partC9203-52010
C9203BToyota partC9203-52030
C9204Toyota partC9204-52010
C9211AToyota partC9211-52020
C9221HToyota partC9221-52080
C9235AToyota partC9235-52020
C9239AToyota partC9239-52010
C9245BToyota partC9245-52010
C9245CToyota partC9245-52020
C9247Toyota partC9247-52010 · C9247-52030
C9247AToyota partC9247-52020
C9277AToyota partC9277-52020
C9295DToyota partC9295-66030
C9313Toyota partC9313-52011
C9314Toyota partC9314-52011
C9321Toyota partC9321-52030
C9322Toyota partC9322-52040
C9322AToyota partC9322-52060
C9323Toyota partC9323-52020
C9323AToyota partC9323-52030
C9324Toyota partC9324-52010
C9324AToyota partC9324-52020
C9352Toyota partC9352-52010
C9381Toyota partC9381-52020
C9382Toyota partC9382-52020
C9382AToyota partC9382-52030
C9382BToyota partC9382-52040
C9535AElectric lift pulleyC9535-52010 · C9535-52030
C9535CToyota partC9535-52020
C9537BElectric lift return springC9537-52020
C9555AToyota partC9555-52010 · C9555-52020
C9561Toyota partC9561-52010
C9564Electric lifter cylinder head protection deviceC9564-52010 · C9564-52020
C9565AToyota partC9565-52021
C9567Toyota partC9567-52070
C9567AToyota partC9567-52080
C9567BToyota partC9567-52090
C9581BToyota partC9581-52110 · C9581-52120
C9589AToyota partC9589-52010
C9597Toyota partC9597-52050
C9597AToyota partC9597-52060
C9602Electric lifter cylinder rod sub-assemblyC9602-52010
C9603Electric lifter gear sub-assemblyC9603-52010
C9604AToyota partC9604-52010
C9610BElectric lift motor assemblyC9610-18030 · C9610-52010
C9654HElectric lifter cylinder collarC9654-52050 · C9654-52061
C9654JToyota partC9654-52010
C9654KToyota partC9654-52020
C9654LToyota partC9654-52030
C9715BToyota partC9715-52010 · C9715-66011
C9715CToyota partC9715-52030
C9721ANo. 2 winch No. 1 bearingC9721-52010 · C9721-52020
C9721BNo. 2 winch No. 2 bearingC9721-D1070
C9721CNo. 2 winch No. 3 bearingC9721-D1080
C9731No. 1 winch roller pinC9731-52010 · C9731-52040
C9732Toyota partC9732-52010
C9733Toyota partC9731-52030
C9734Toyota partC9731-D1050
C9745Toyota partC9745-52010
C9773AWinch harness coverC9773-52020
C9773CToyota partC9773-52030
C9870Toyota partC9870-52010
C9870AToyota partC9870-52020
C9887Toyota partC9887-52010
C9887AToyota partC9887-52040
C9887BToyota partC9887-52050
C9887CToyota partC9887-52030
C9938BcollarC9226-52020
C9956Toyota partC9956-14004
