Toyota YARIS 后排座椅和座椅滑轨 — Figure 7102

Toyota YARIS EPC diagram 7102, 后排座椅和座椅滑轨, with 5 images and 16 PNC and OE references.

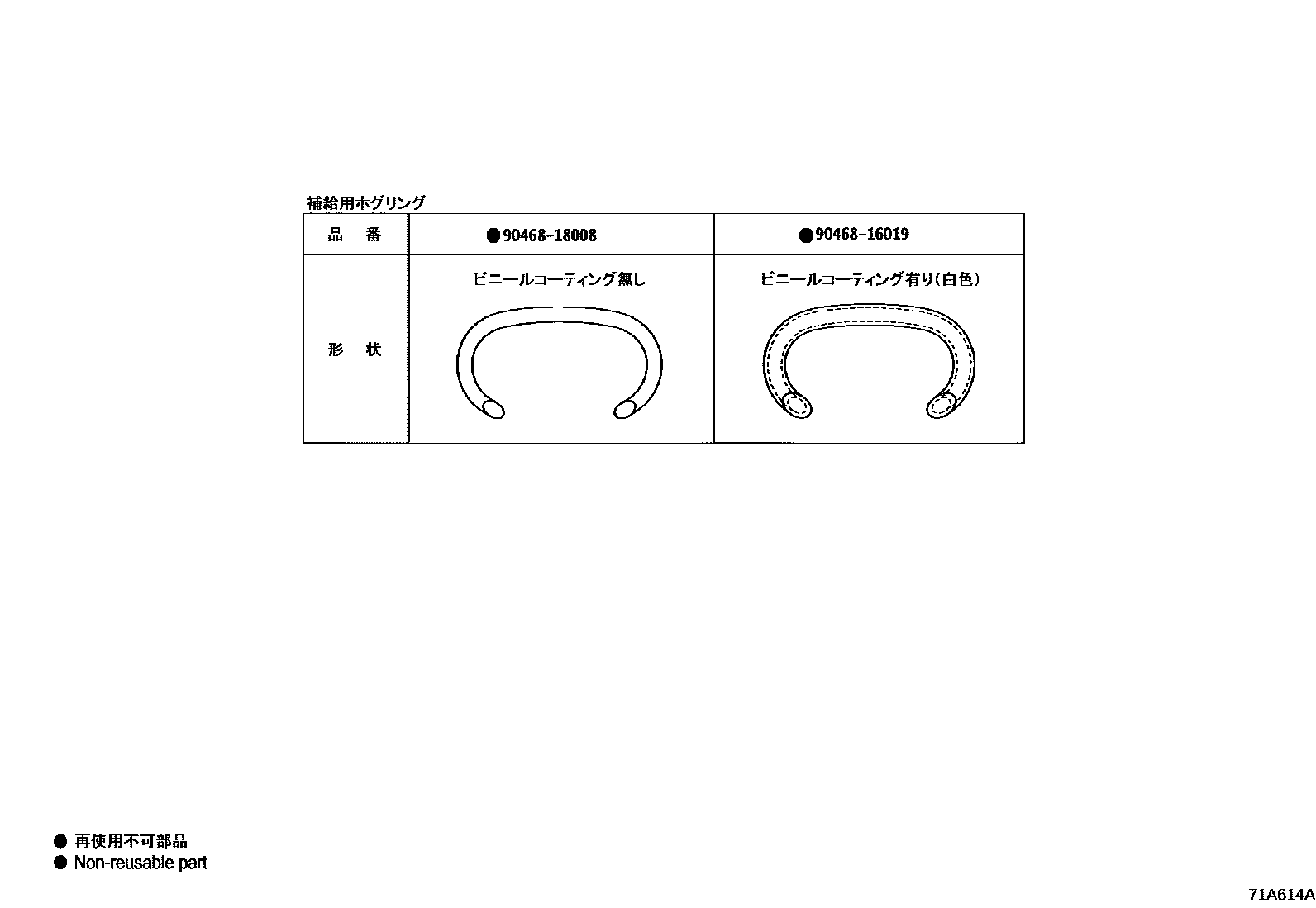

Toyota YARIS 后排座椅和座椅滑轨 EPC diagram — 71A614A
后排座椅和座椅滑轨 — 71A614A (202002 – 999999)

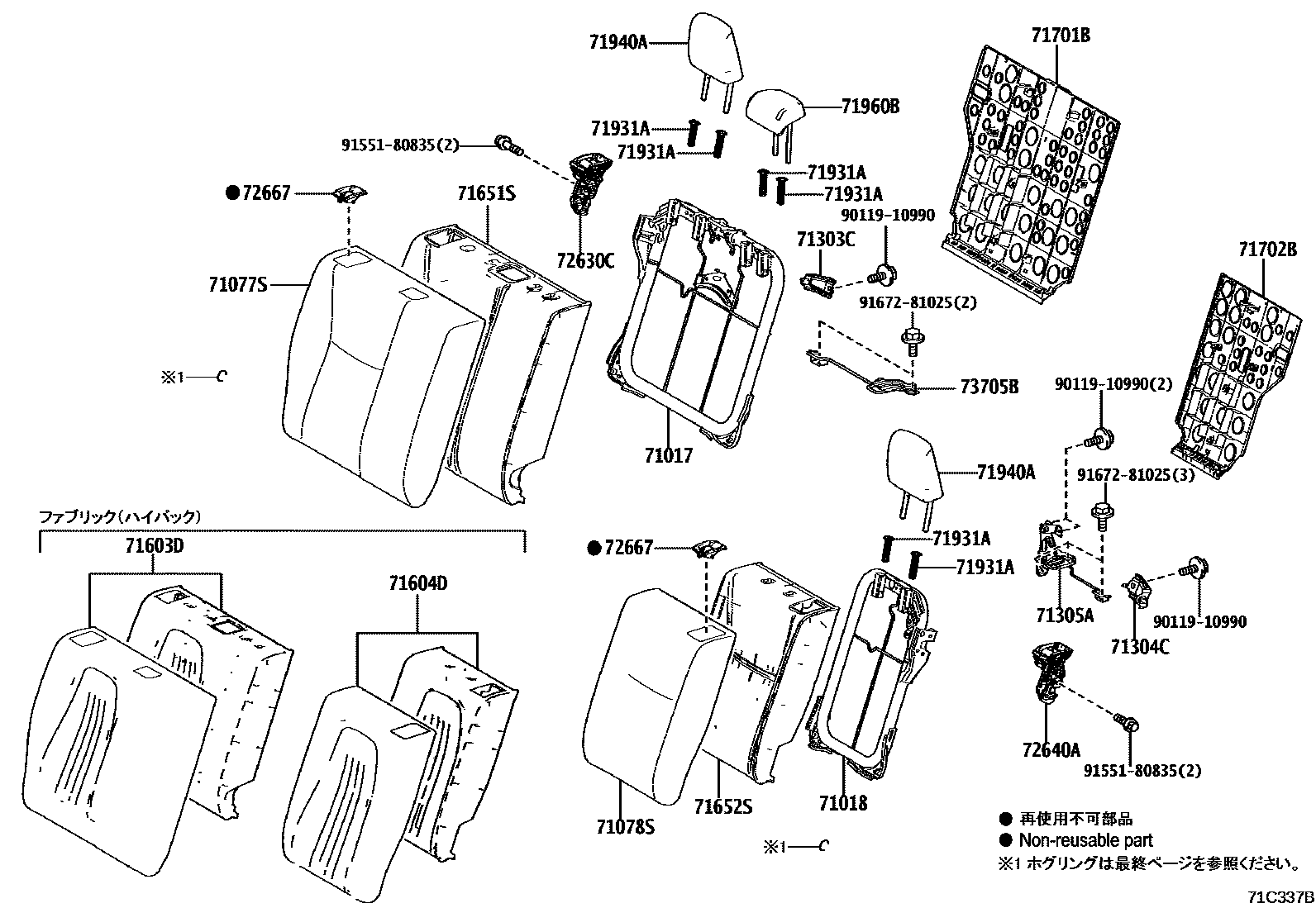

Toyota YARIS 后排座椅和座椅滑轨 EPC diagram — 71C337B
后排座椅和座椅滑轨 — 71C337B (202002 – 999999)

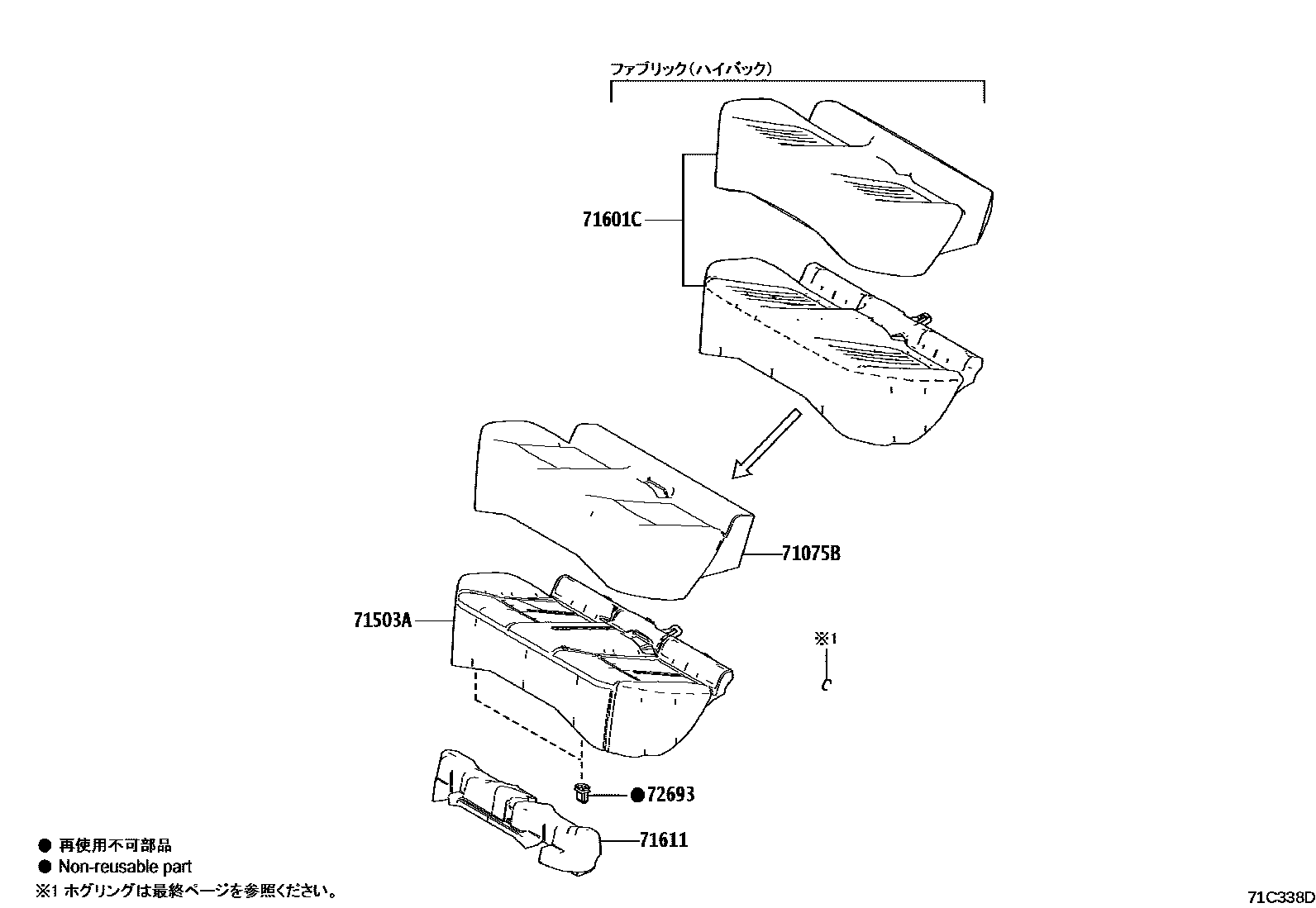

Toyota YARIS 后排座椅和座椅滑轨 EPC diagram — 71C338D
后排座椅和座椅滑轨 — 71C338D (202002 – 999999)

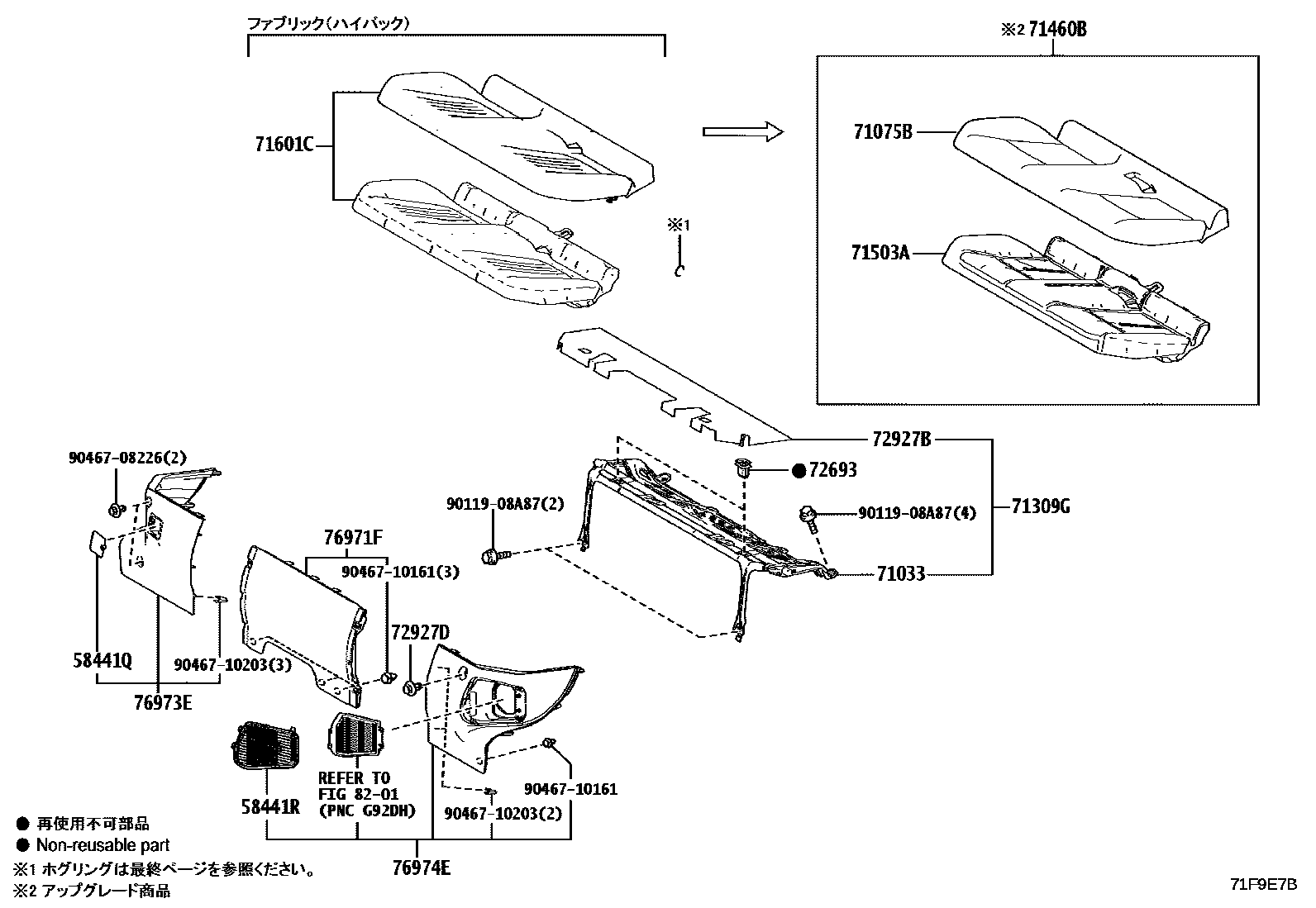

Toyota YARIS 后排座椅和座椅滑轨 EPC diagram — 71F9E7B
后排座椅和座椅滑轨 — 71F9E7B (202002 – 999999)

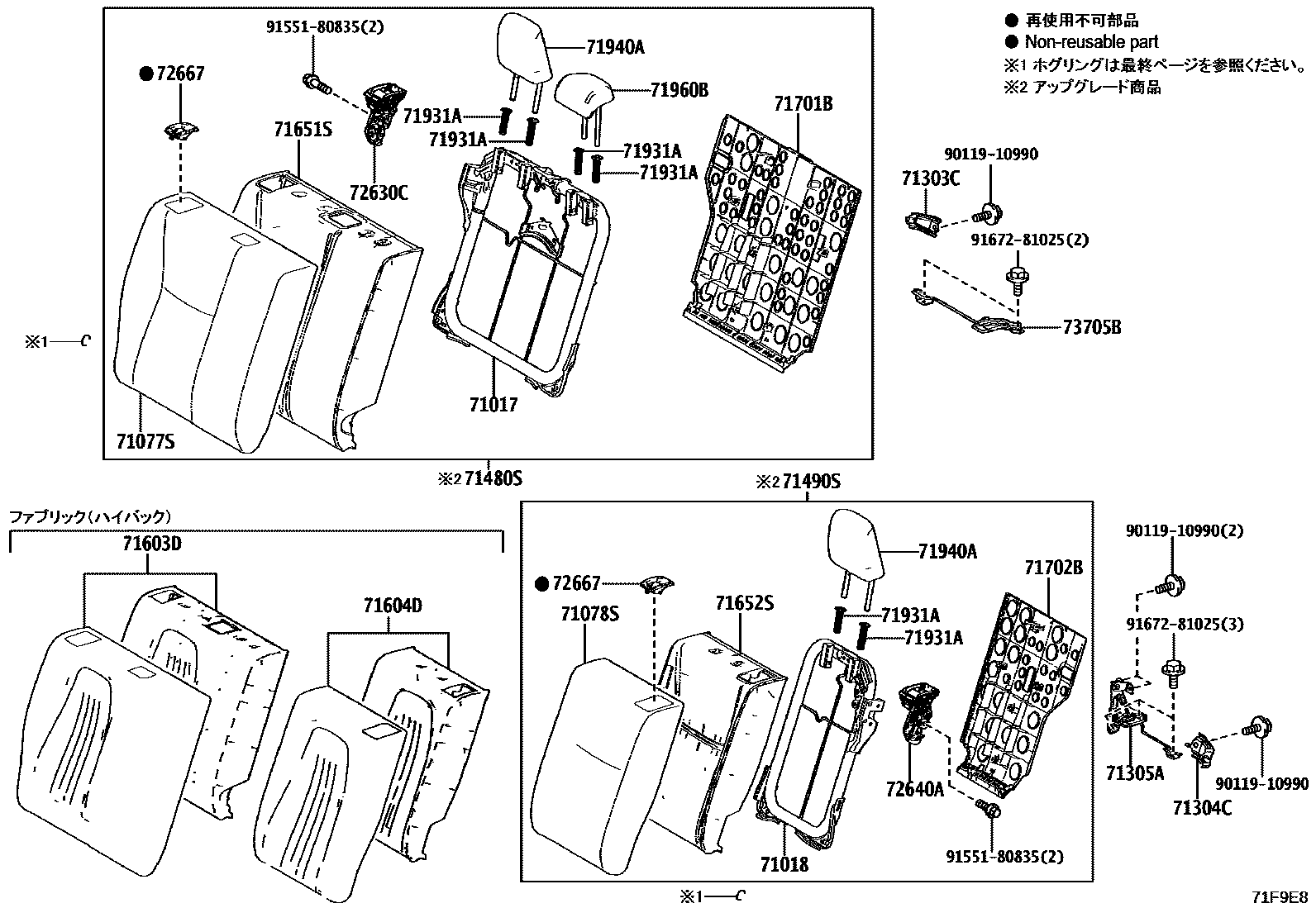

Toyota YARIS 后排座椅和座椅滑轨 EPC diagram — 71F9E8
后排座椅和座椅滑轨 — 71F9E8 (202401 – 999999)

PNC and OE references

PNCPart nameOE numbers
71017Right rear seat back frame sub-assembly71017-K0040
71018Rear left seat back frame sub-assembly71018-K0020
71033Rear seat cushion and leg sub-assembly71033-K0030
71303CRear right seat backrest hinge sub-assembly71303-K0030
71304CRear left seat back hinge sub-assembly71304-K0030
71305ARear center seat backrest hinge sub-assembly71305-K0040
71309GToyota part71309-K0010
71503AToyota part71503-K0070 · 71503-K0100
71611Rear seat cushion cushion71611-K0020
71651SRear right seat back cushion (for split seats)71651-K0050
71652SRear left seat back cushion (for split seats)71652-K0040
71701BRear right seat back panel sub-assembly71701-K0030
71702BRear left seat back panel sub-assembly71702-K0020
72693Rear seat cushion hook72693-12080
72927BRear seat cushion lower cover72927-K0010
73705BCross anchor bracket sub-assembly73705-K0030
