Toyota YARIS 悬架横梁和发动机底罩 — Figure 5102

Toyota YARIS EPC diagram 5102, 悬架横梁和发动机底罩, with 6 images and 13 PNC and OE references.

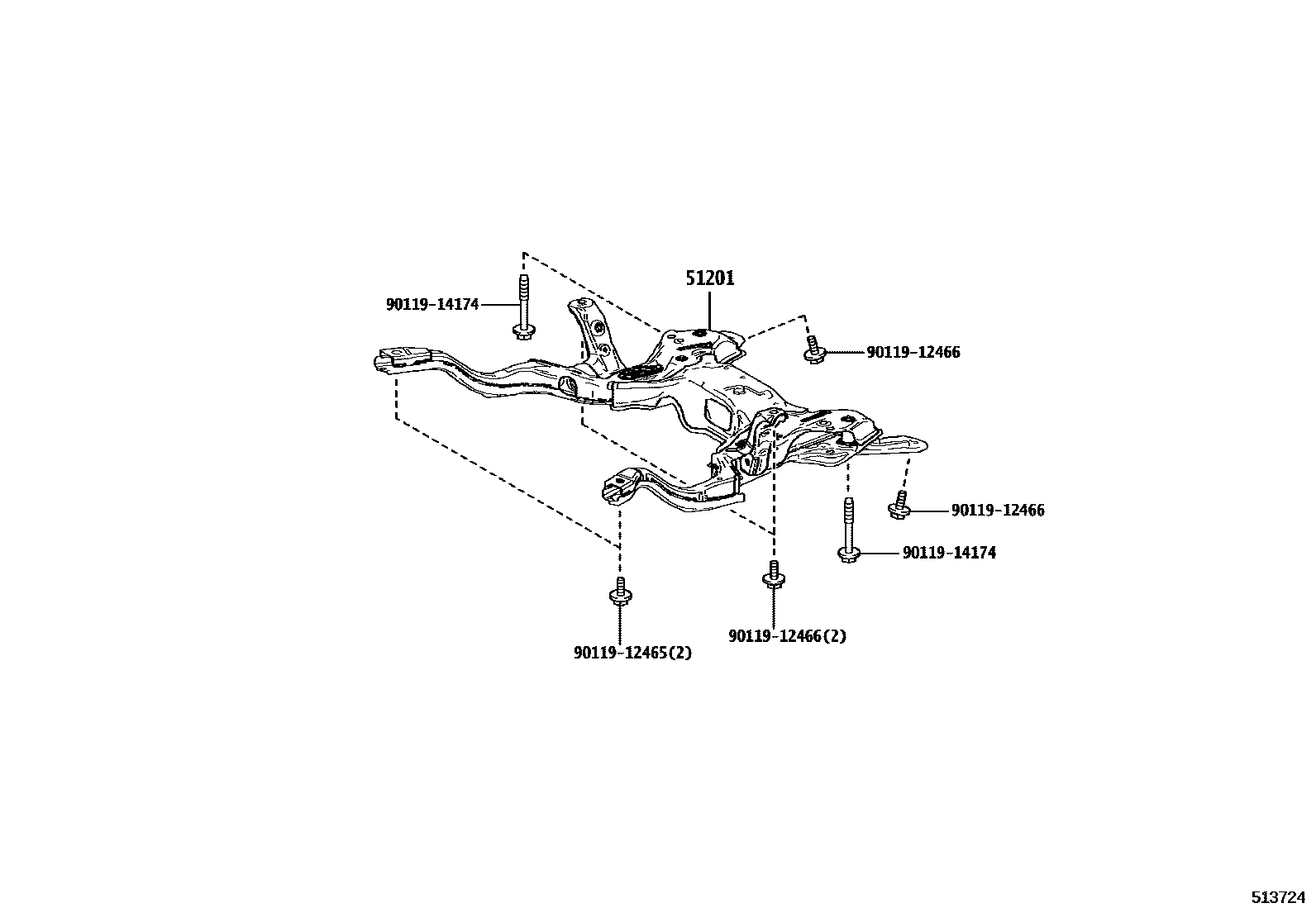

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513724
悬架横梁和发动机底罩 — 513724 (202002 – 999999)

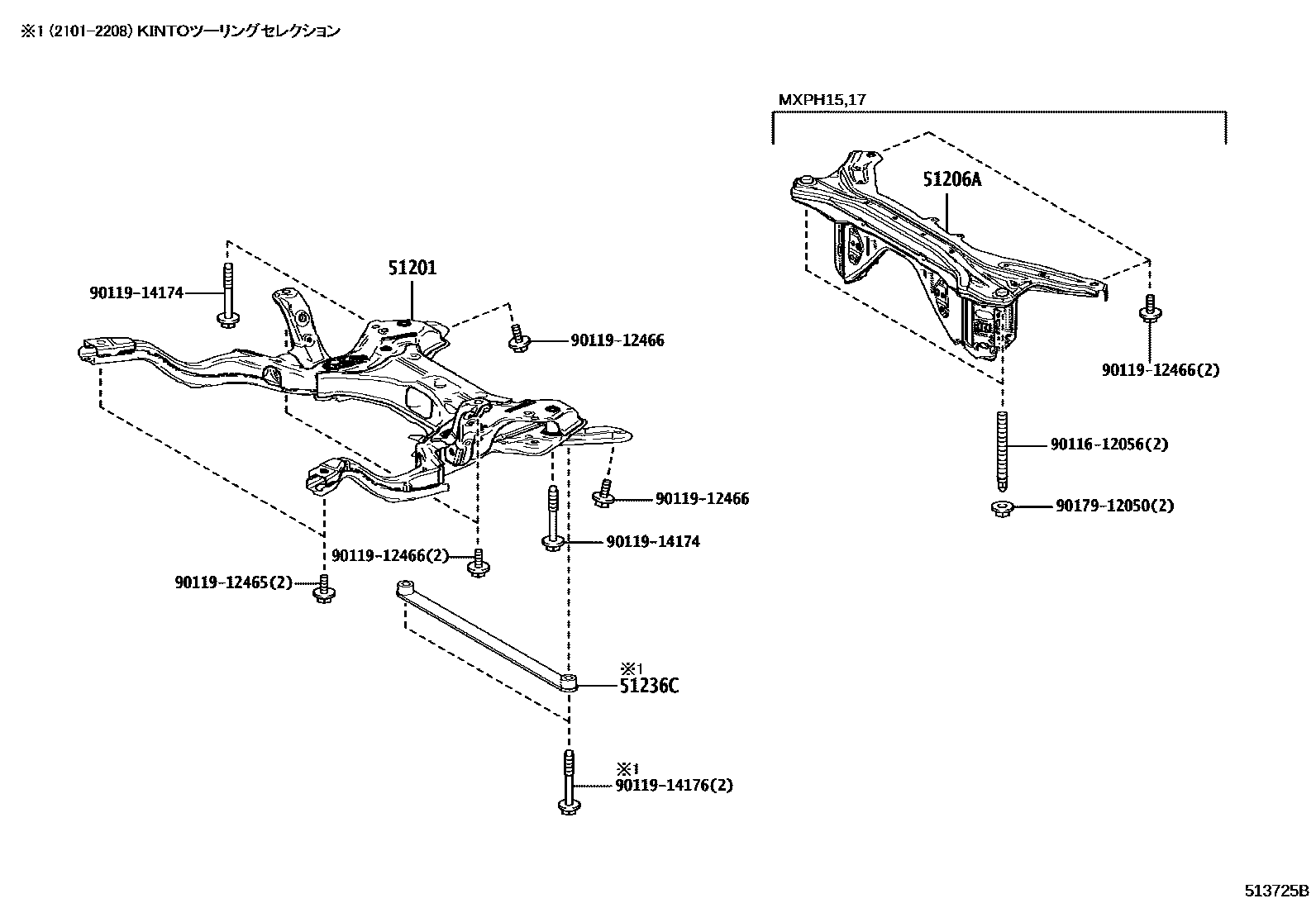

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513725B
悬架横梁和发动机底罩 — 513725B (202002 – 999999)

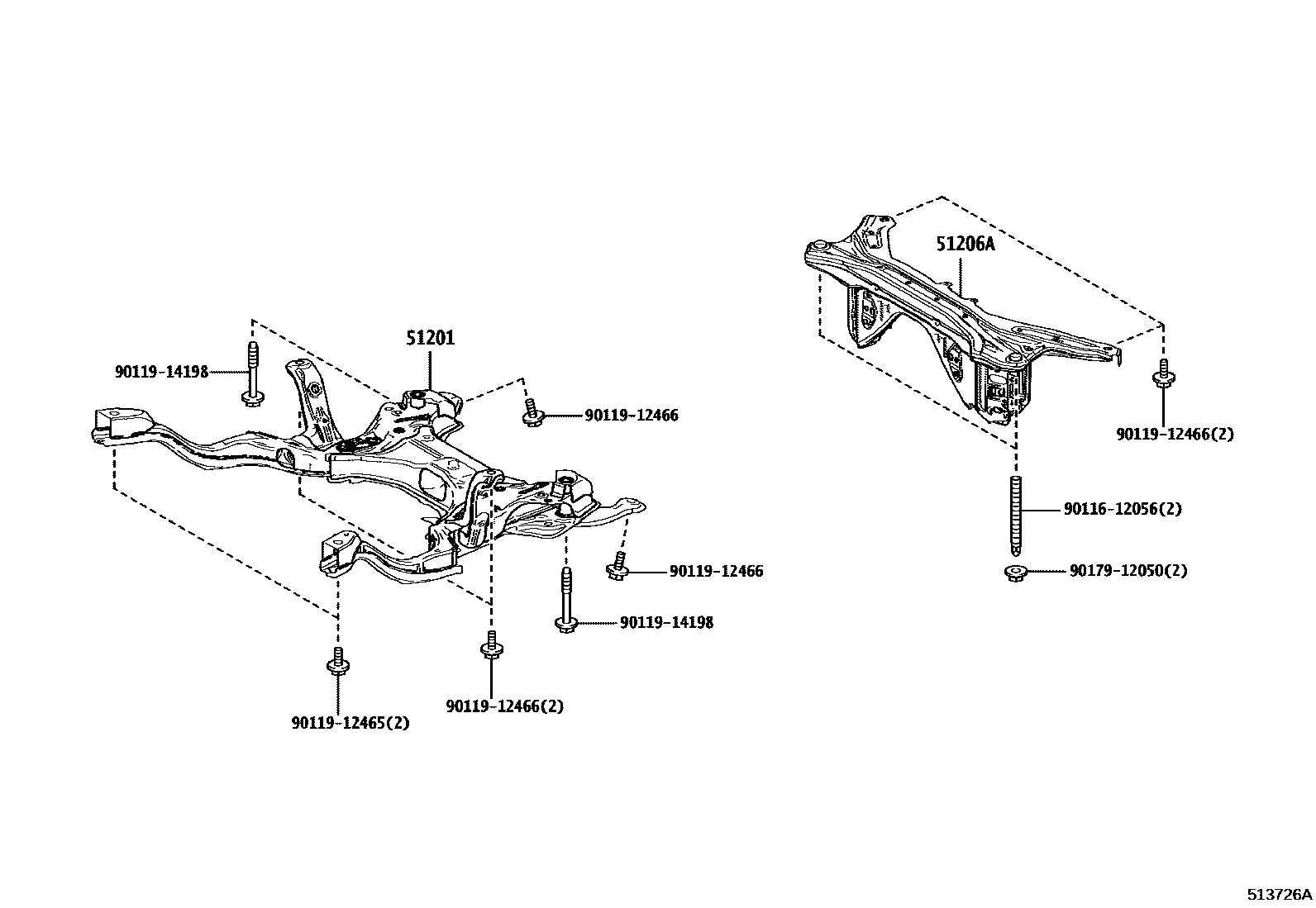

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513726A
悬架横梁和发动机底罩 — 513726A (202003 – 999999)

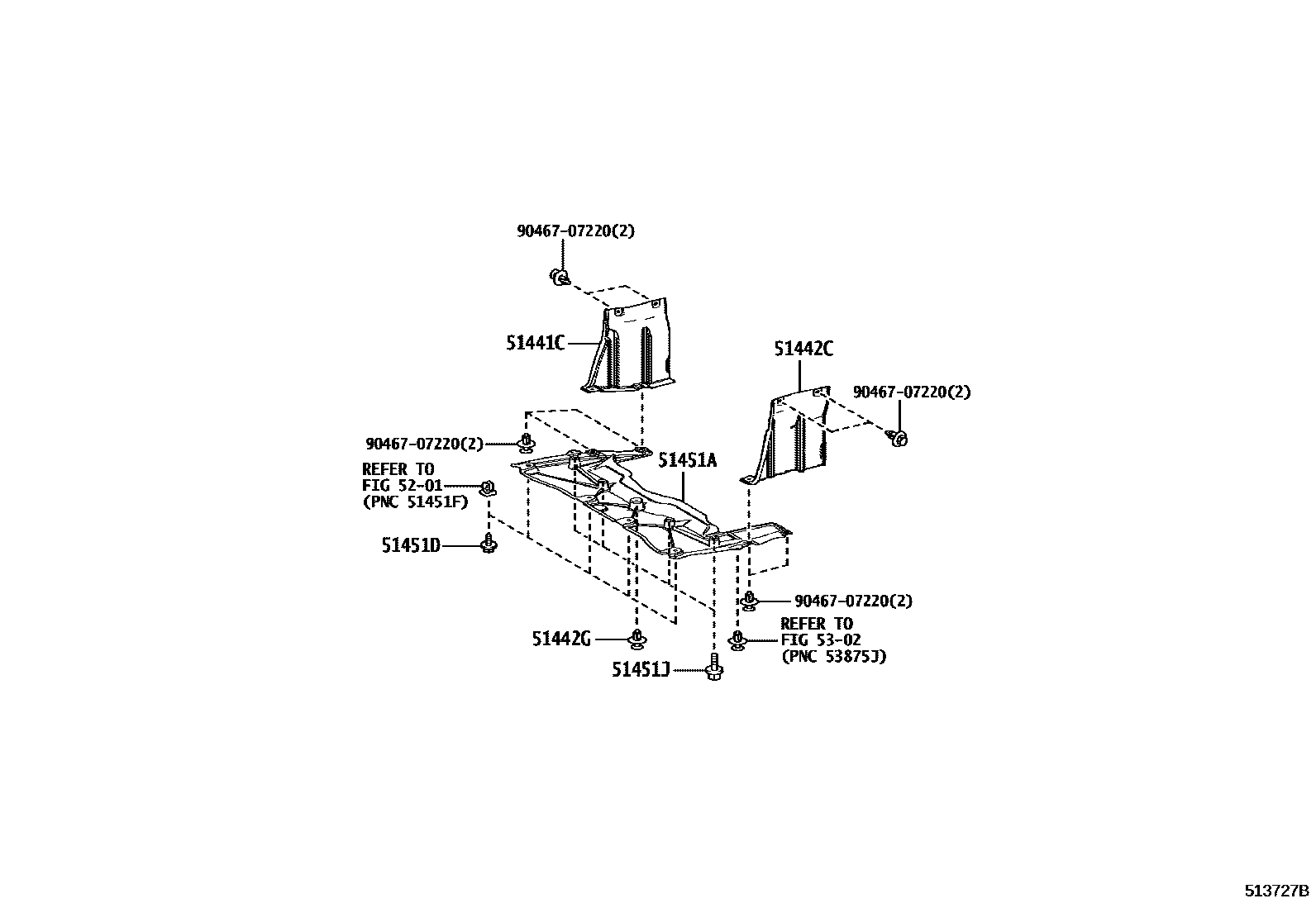

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513727B
悬架横梁和发动机底罩 — 513727B (202002 – 999999)

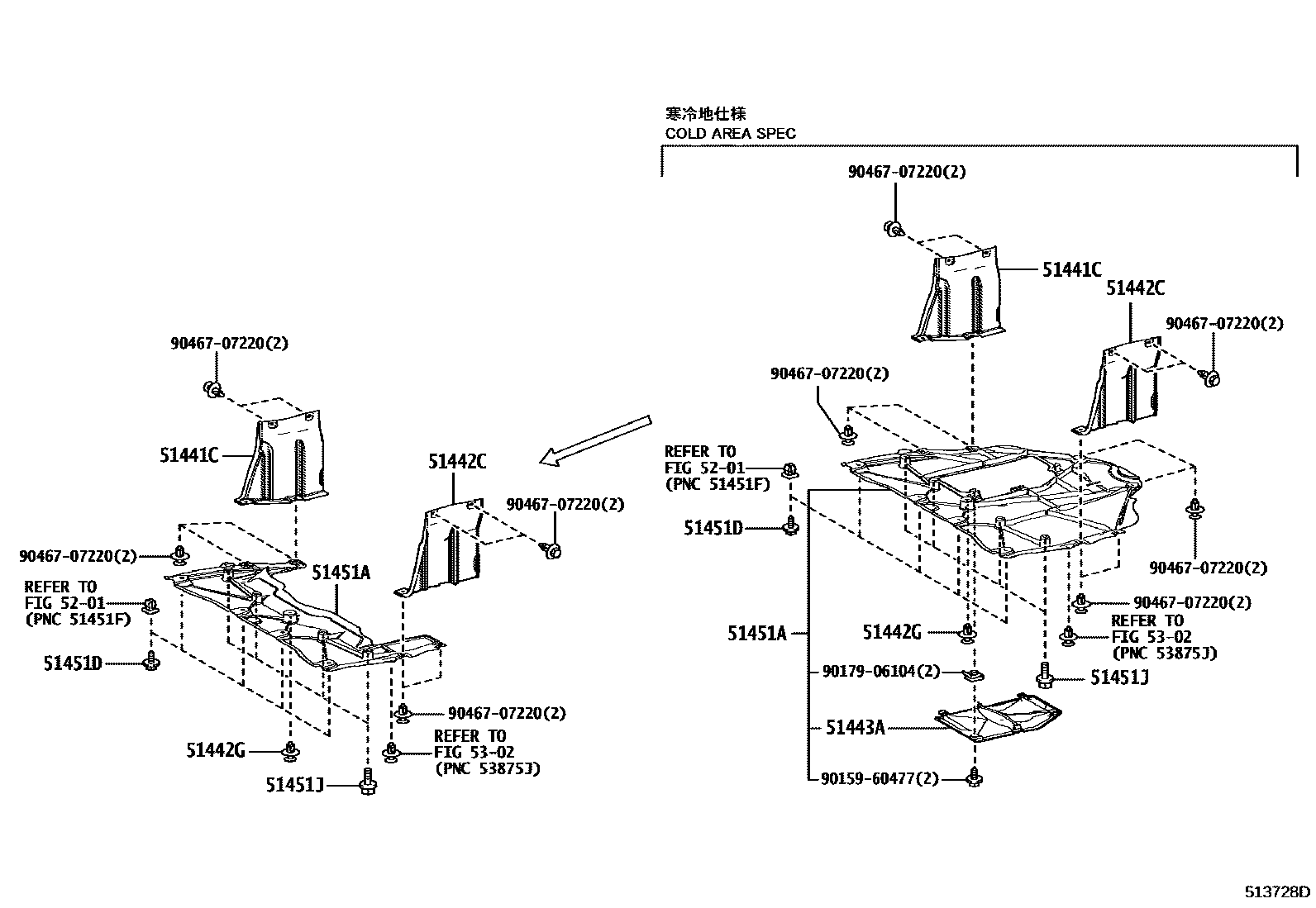

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513728D
悬架横梁和发动机底罩 — 513728D (202002 – 999999)

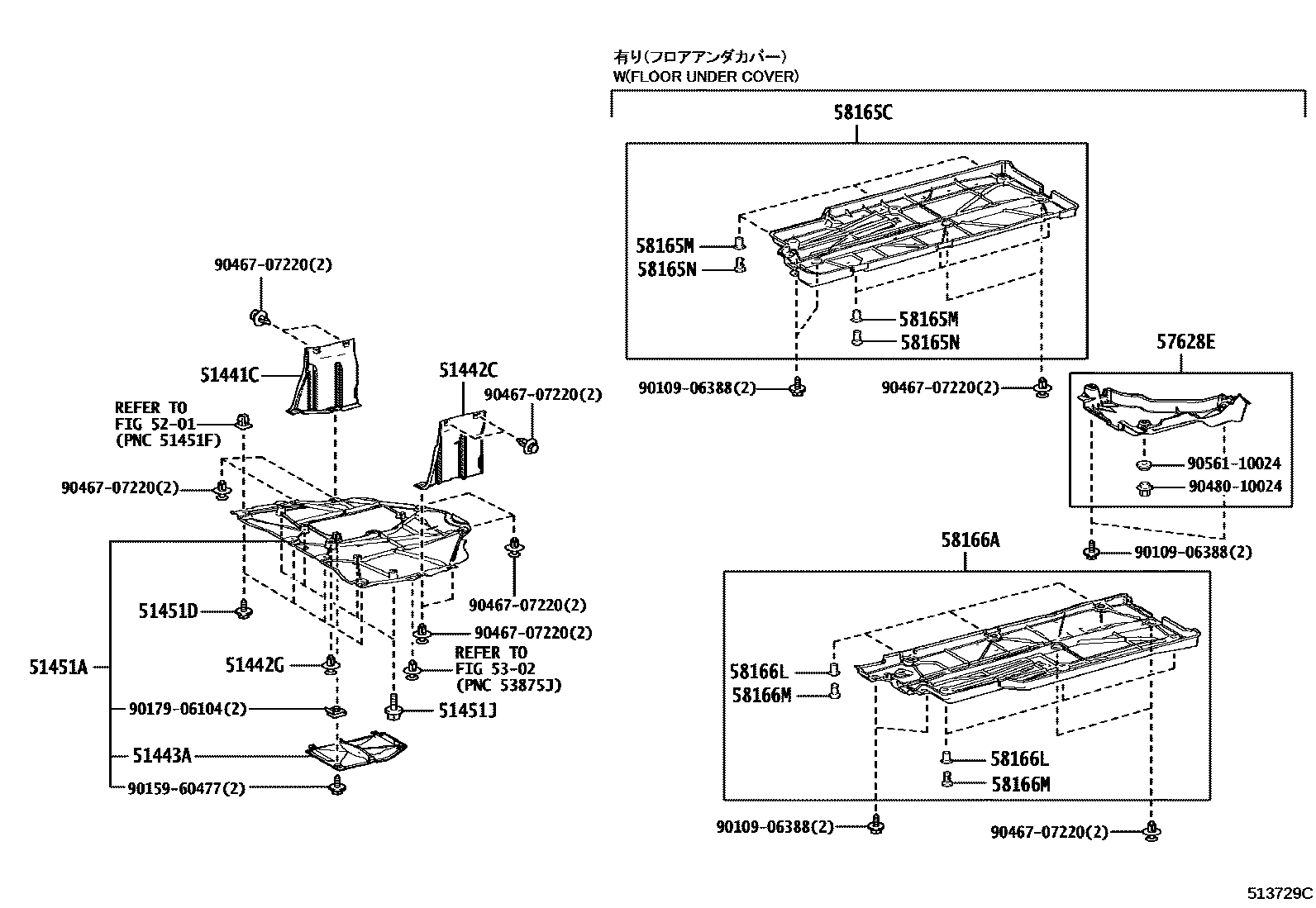

Toyota YARIS 悬架横梁和发动机底罩 EPC diagram — 513729C
悬架横梁和发动机底罩 — 513729C (202002 – 999999)

PNC and OE references

PNCPart nameOE numbers
51201Front suspension cross member sub-assembly51201-52110 · 51201-52111 · 51201-52120 · 51201-52121 · 51201-52150 · 51201-52180 · 51201-52181
51206ARear suspension cross member sub-assembly51206-K0010 · 51206-K0020
51236CToyota part51236-52030
51441CEngine right bottom cover51441-K0010 · 51441-K0020
51442CEngine left bottom cover51442-K0010 · 51442-K0020
51442GNo. 1 engine bottom cover clip90467-07220
51443AEngine rear bottom cover51443-K0010
51451AEngine center cover51410-K0010 · 51410-K0020 · 51451-K0010
51451DToyota part90159-60477
51451JToyota part90119-06A13
57628ERear floor left longitudinal member cover57628-K0030
58165CFront floor right cover58165-K0020
58166AFront floor left cover58166-K0020
