Toyota YARIS 油冷却器和配管(HV或FCV) — Figure 3914

Toyota YARIS EPC diagram 3914, 油冷却器和配管(HV或FCV), with 2 images and 10 PNC and OE references.

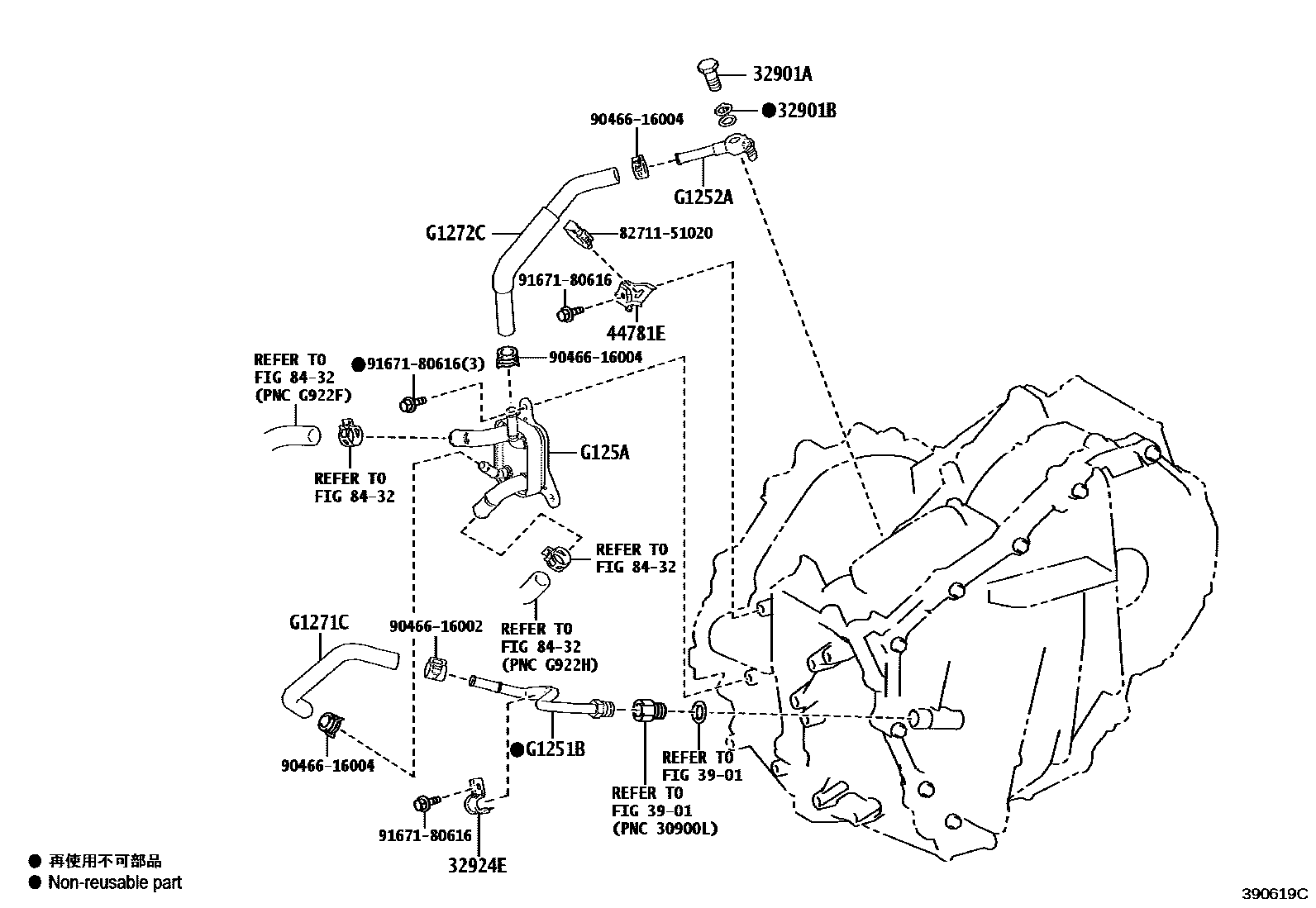

Toyota YARIS 油冷却器和配管(HV或FCV) EPC diagram — 390619C
油冷却器和配管(HV或FCV) — 390619C (202002 – 999999)

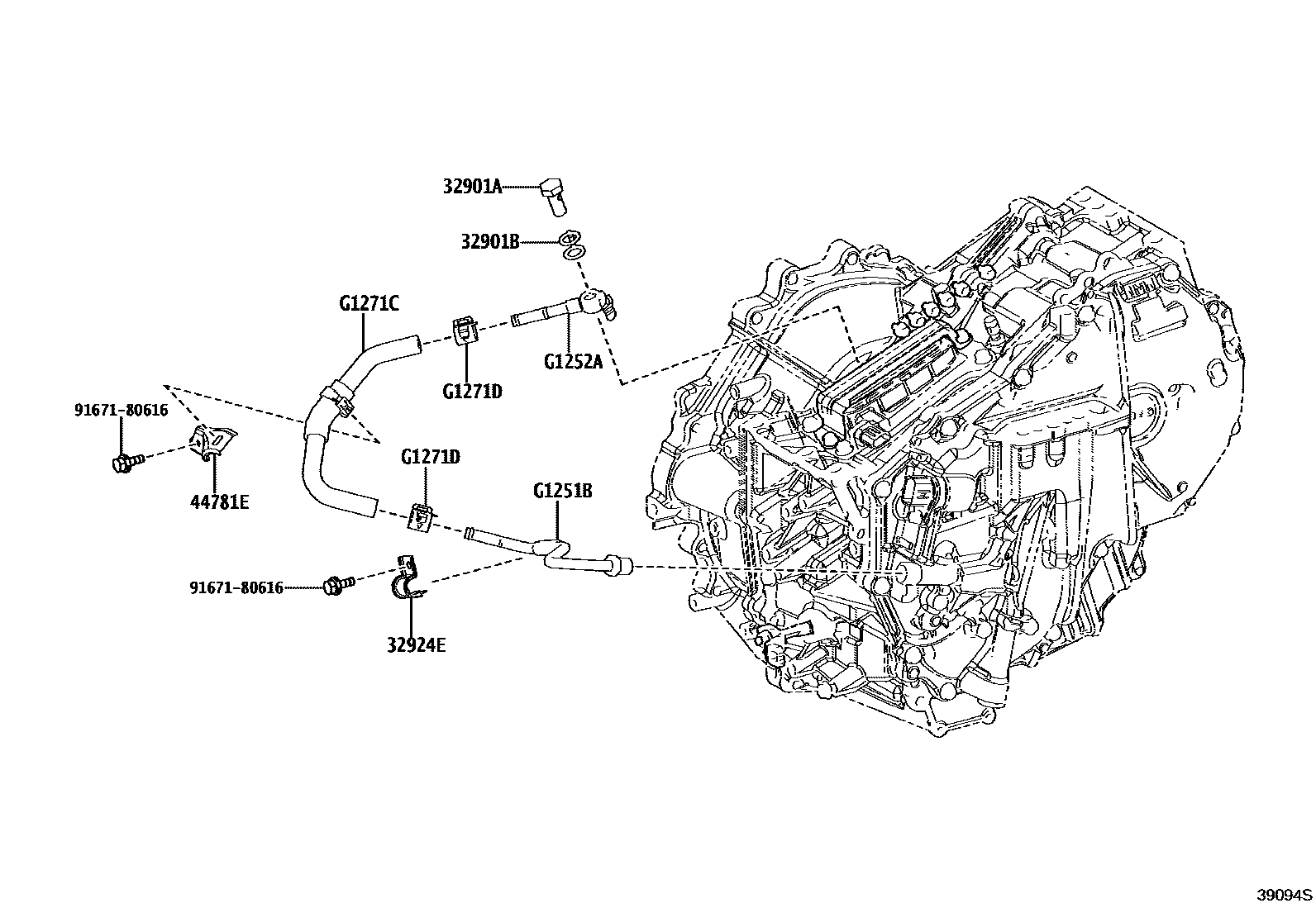

Toyota YARIS 油冷却器和配管(HV或FCV) EPC diagram — 39094S
油冷却器和配管(HV或FCV) — 39094S (202401 – 999999)

PNC and OE references

PNCPart nameOE numbers
32901AConnector bolt (for oil cooler)90401-12039
32901BGasket (for transmission oil cooler connector)90430-12037
32924ENo. 2 transmission oil cooler pipe clamp32924-48010
44781EToyota part44781-K0010
G1251BToyota partG1251-K0010
G1252AToyota partG1252-52030 · G1252-K0010
G125AToyota partG125A-K0010
G1271CNo. 1 motor cooling hoseG1271-52040 · G1271-K0010
G1271DToyota part90466-16002
G1272CNo. 2 motor cooling hoseG1272-K0010
