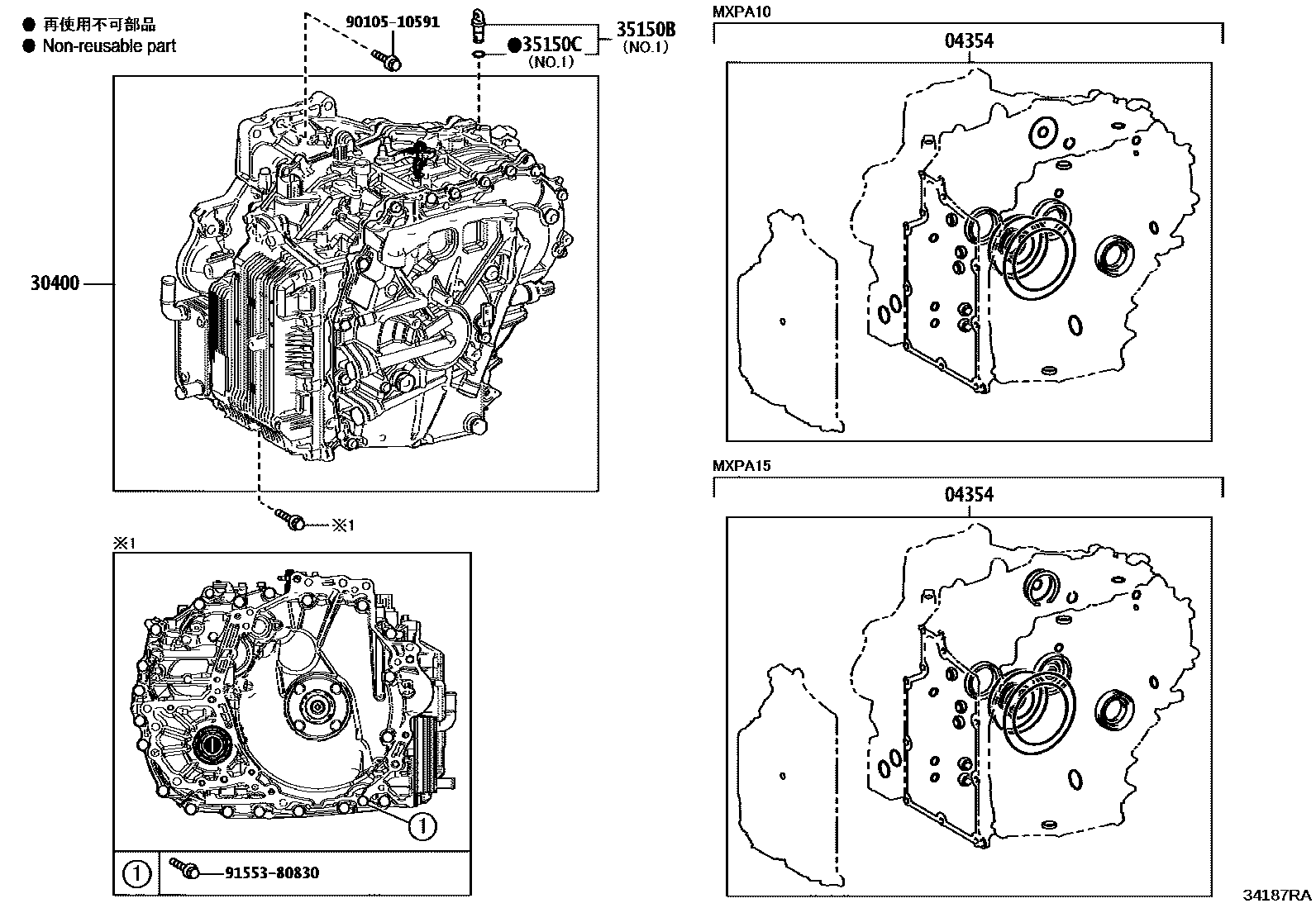

Toyota YARIS 传动桥总成(CVT) — Figure 3401

Toyota YARIS EPC diagram 3401, 传动桥总成(CVT), with 17 images and 97 PNC and OE references.

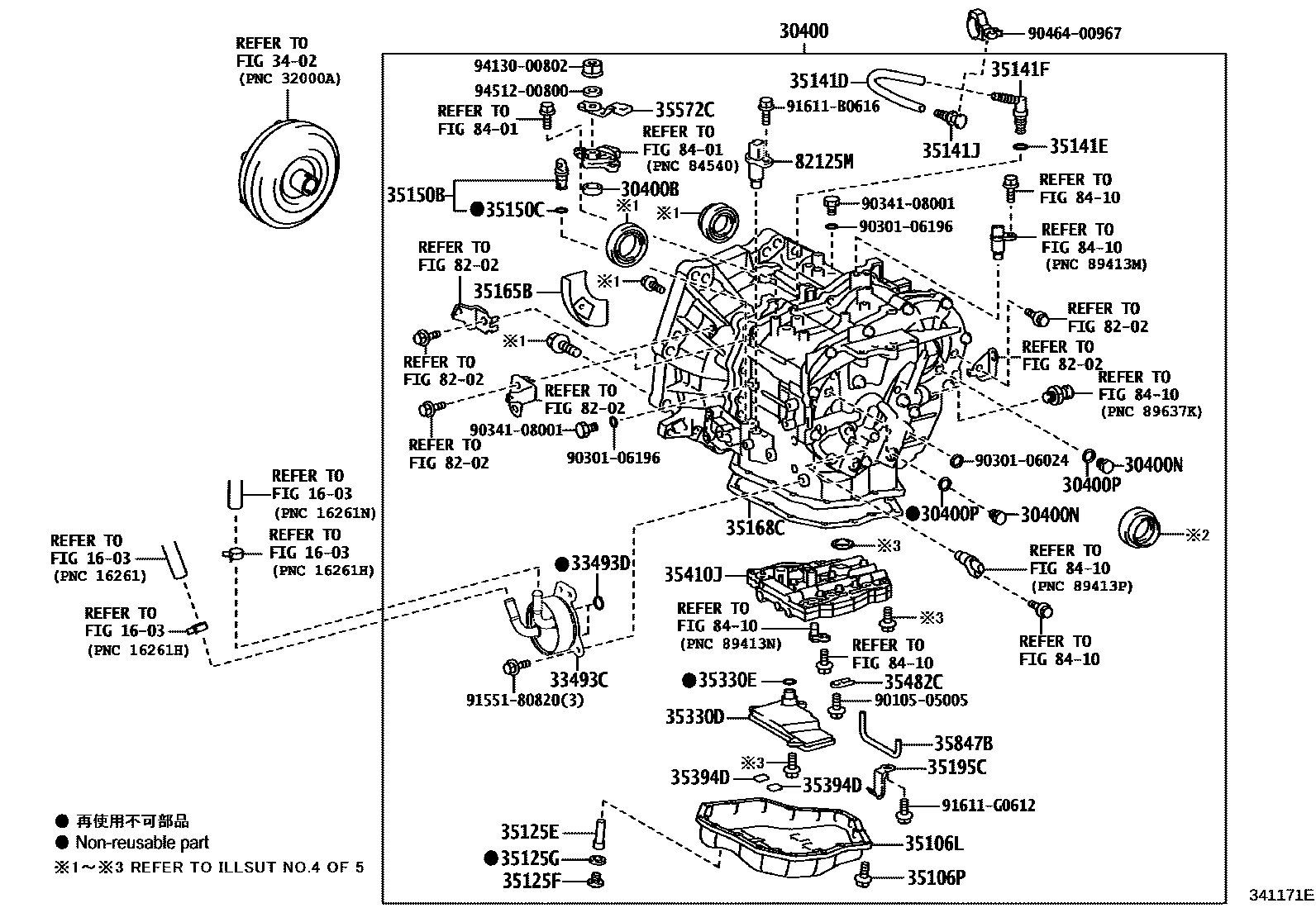

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341171E
传动桥总成(CVT) — 341171E (202002 – 999999)

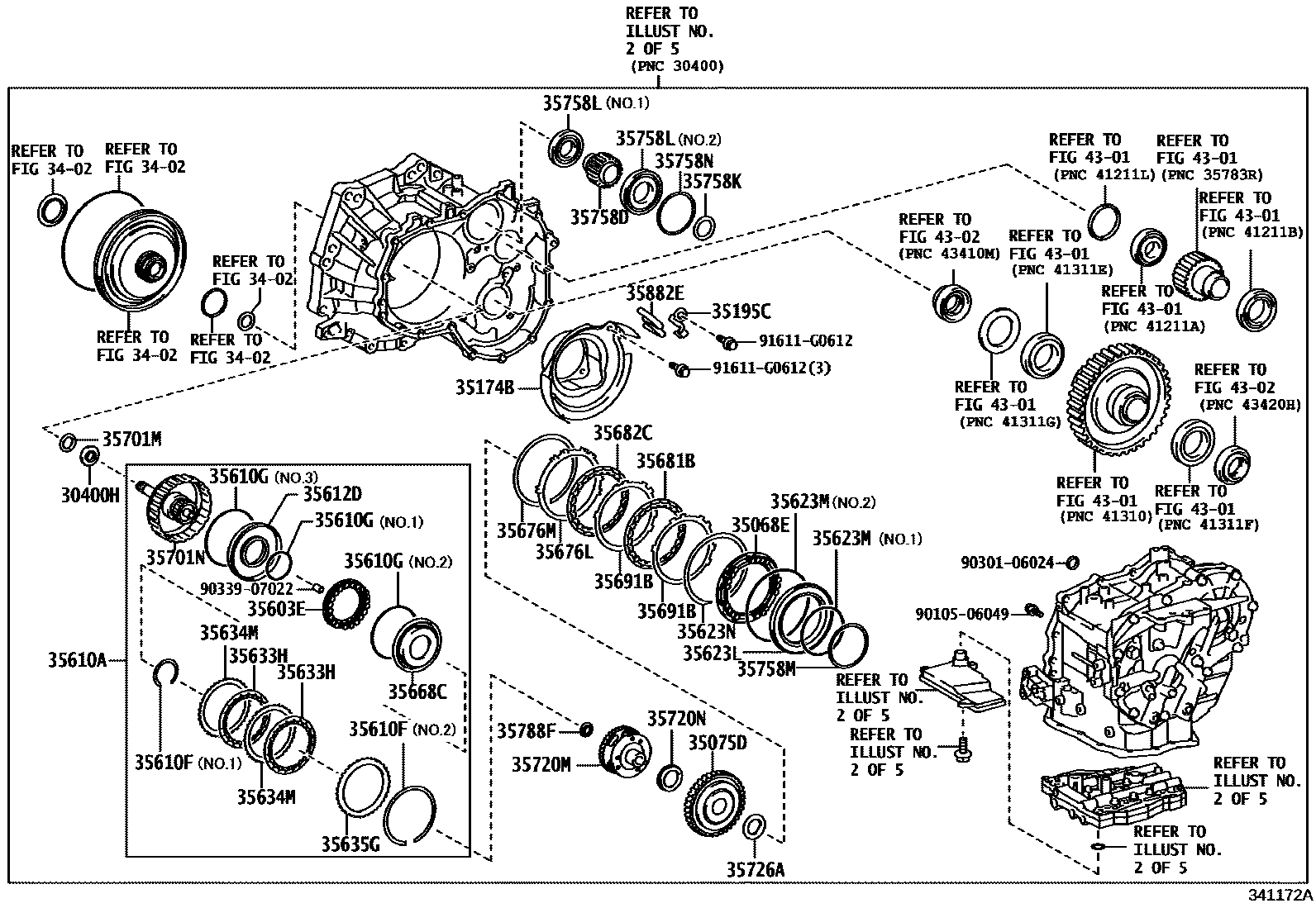

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341172A
传动桥总成(CVT) — 341172A (202002 – 999999)

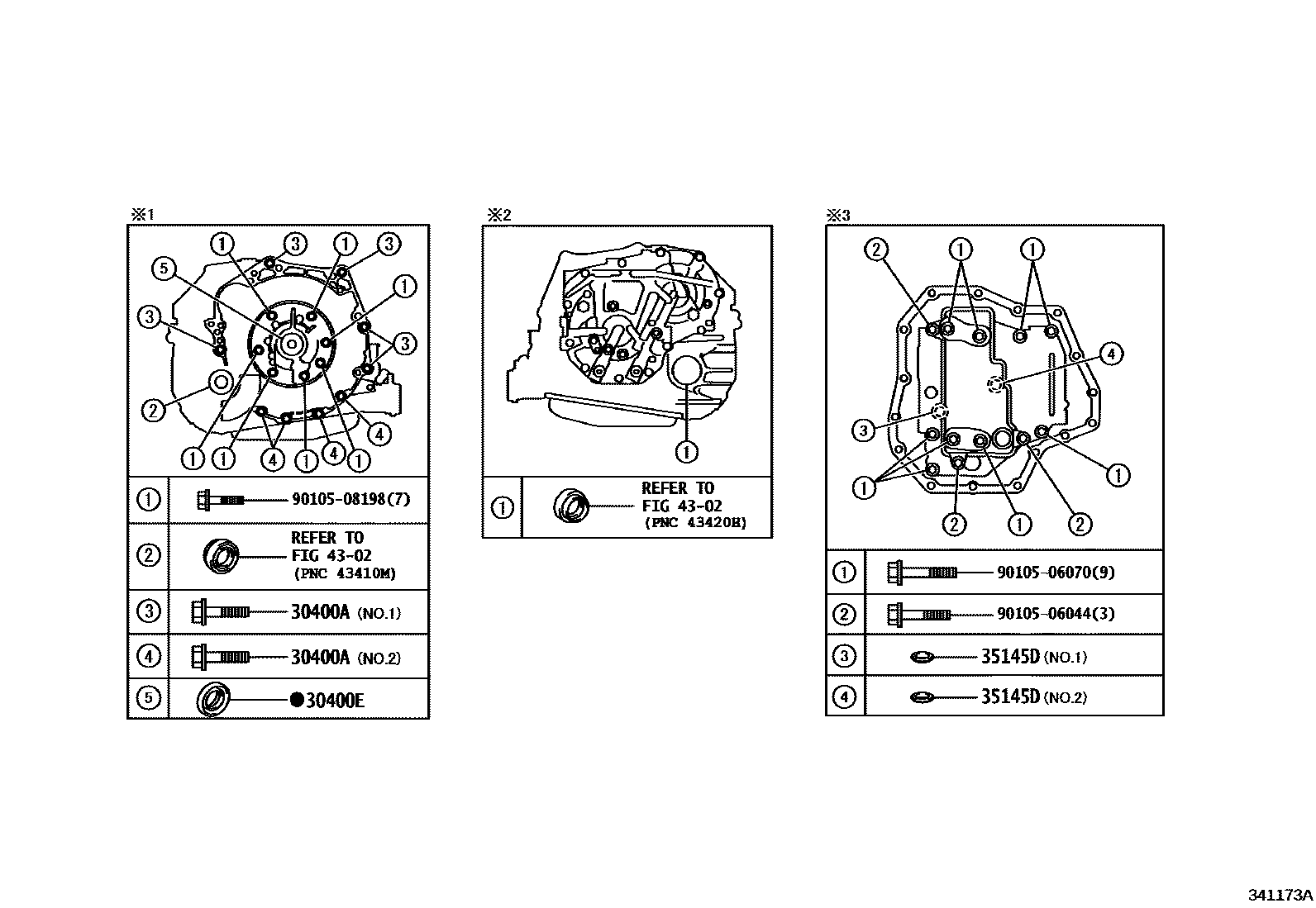

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341173A
传动桥总成(CVT) — 341173A (202002 – 999999)

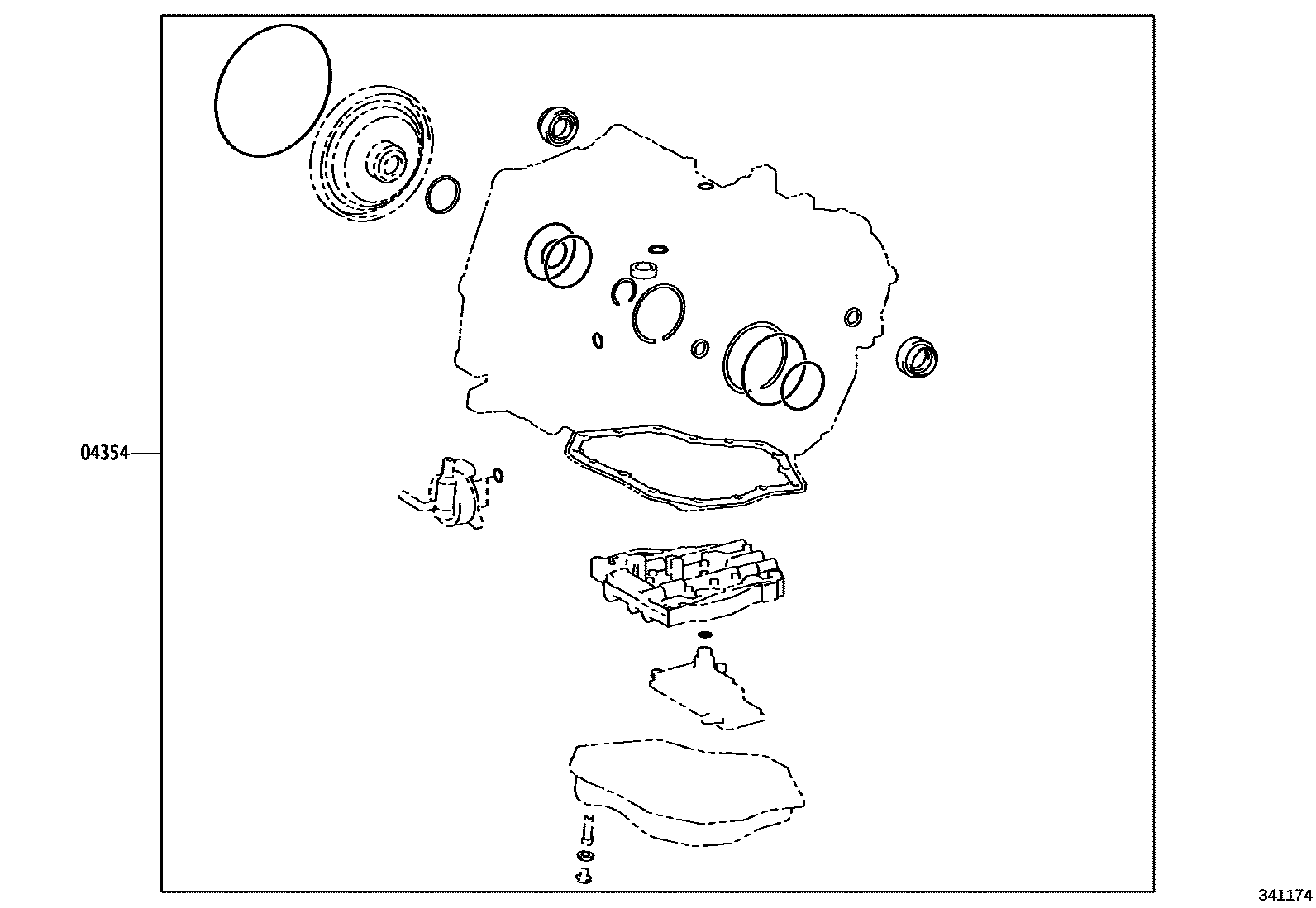

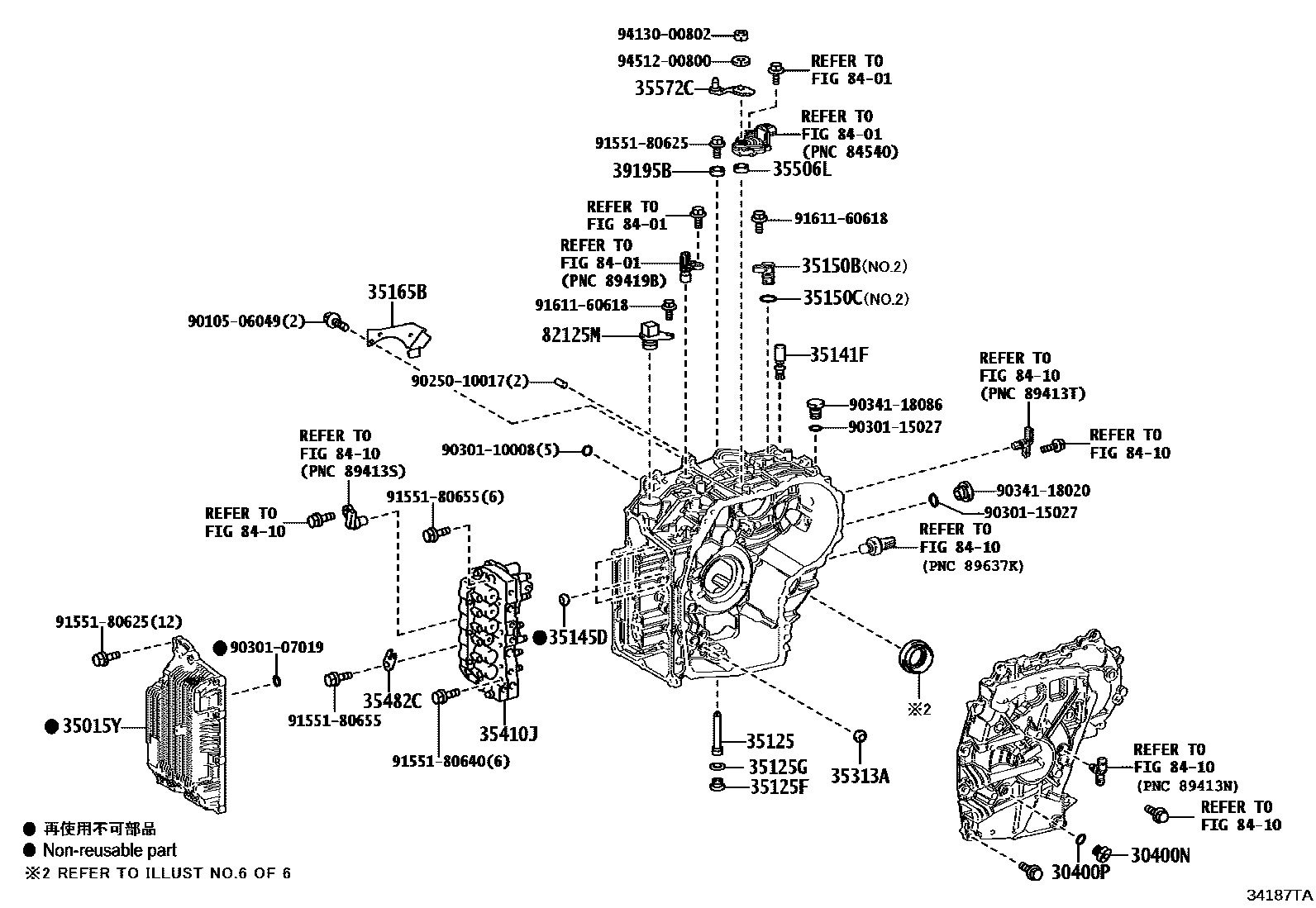

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341174
传动桥总成(CVT) — 341174 (202002 – 999999)

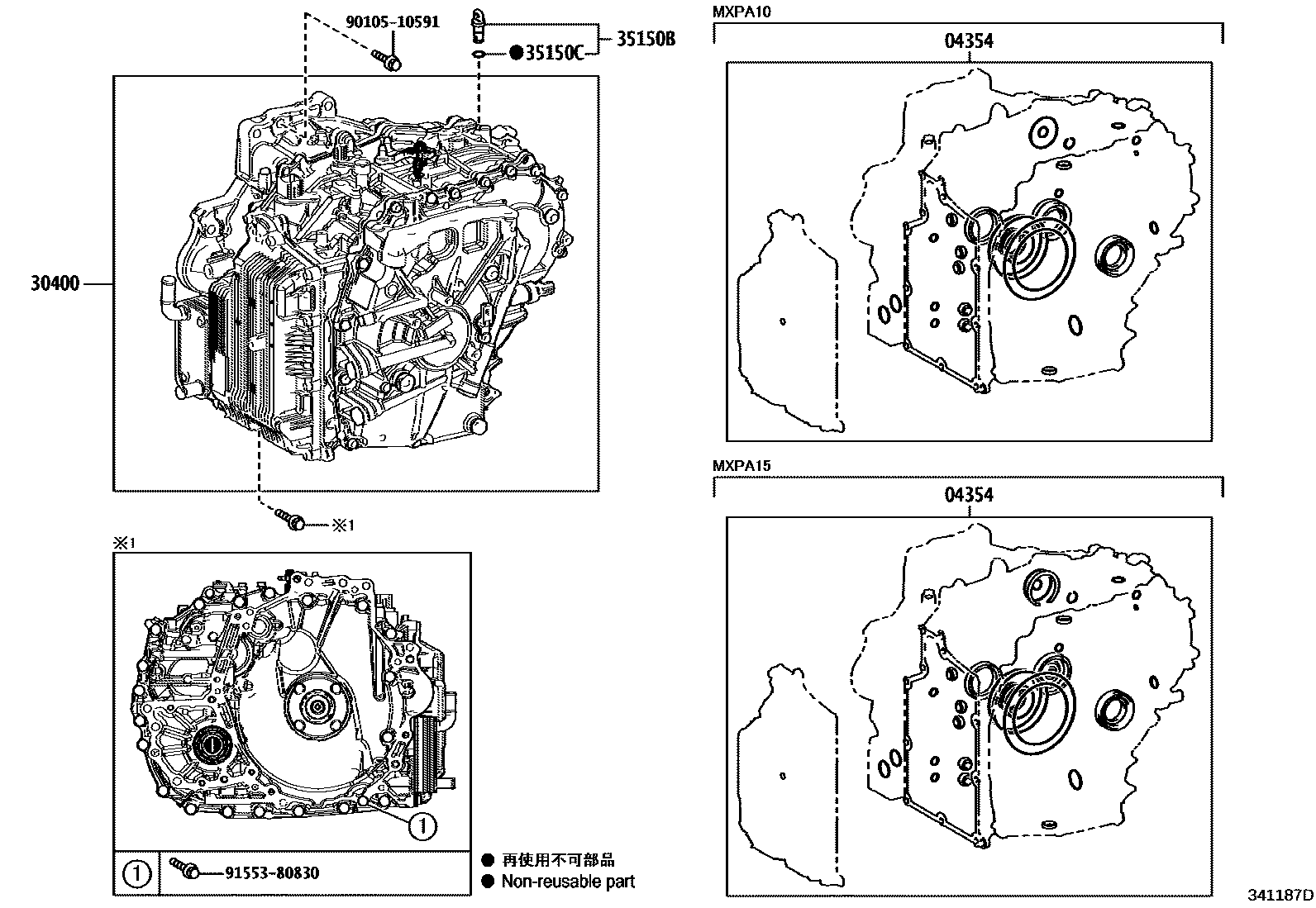

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341187D
传动桥总成(CVT) — 341187D (202002 – 202401)

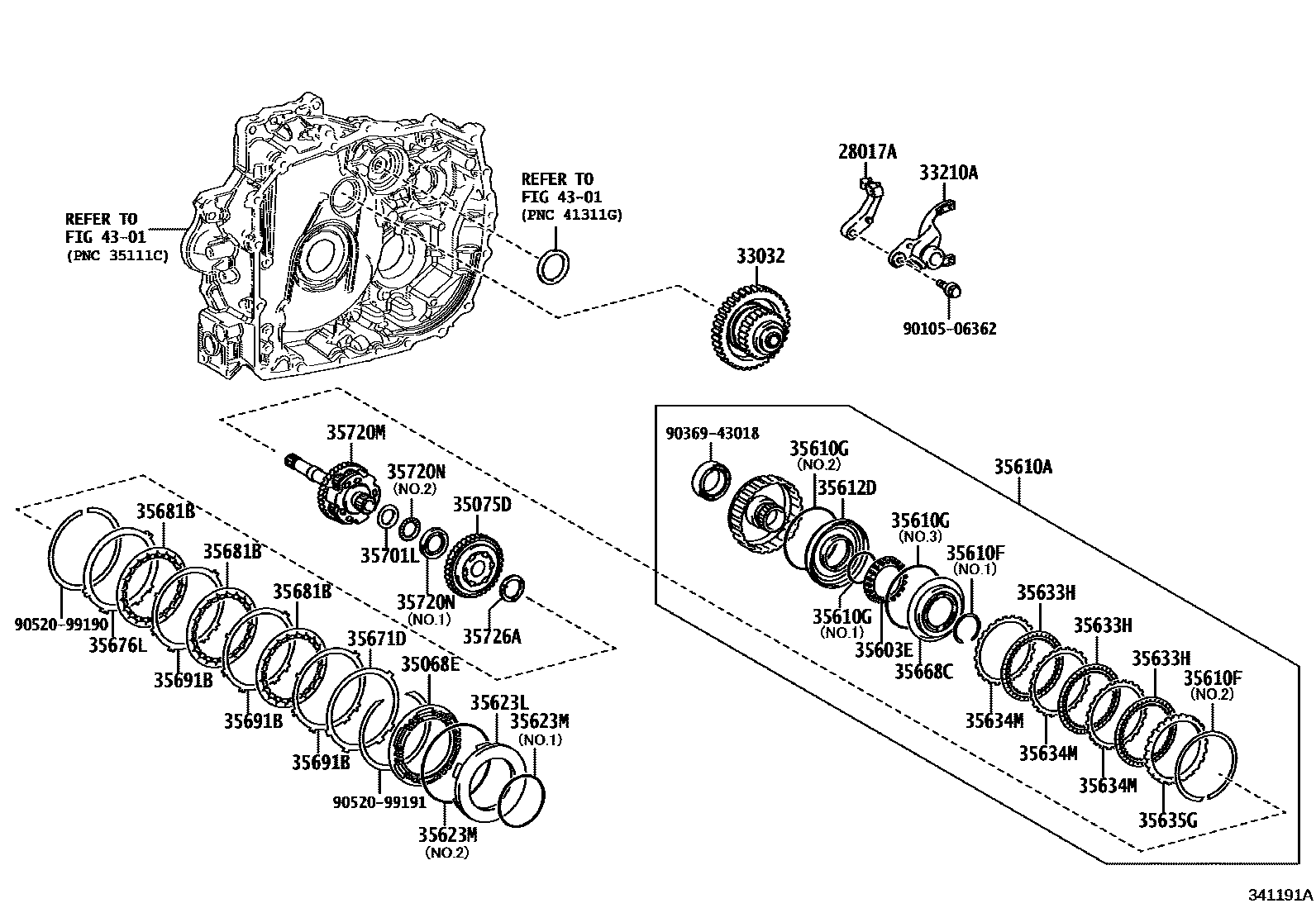

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341191A
传动桥总成(CVT) — 341191A (202002 – 202401)

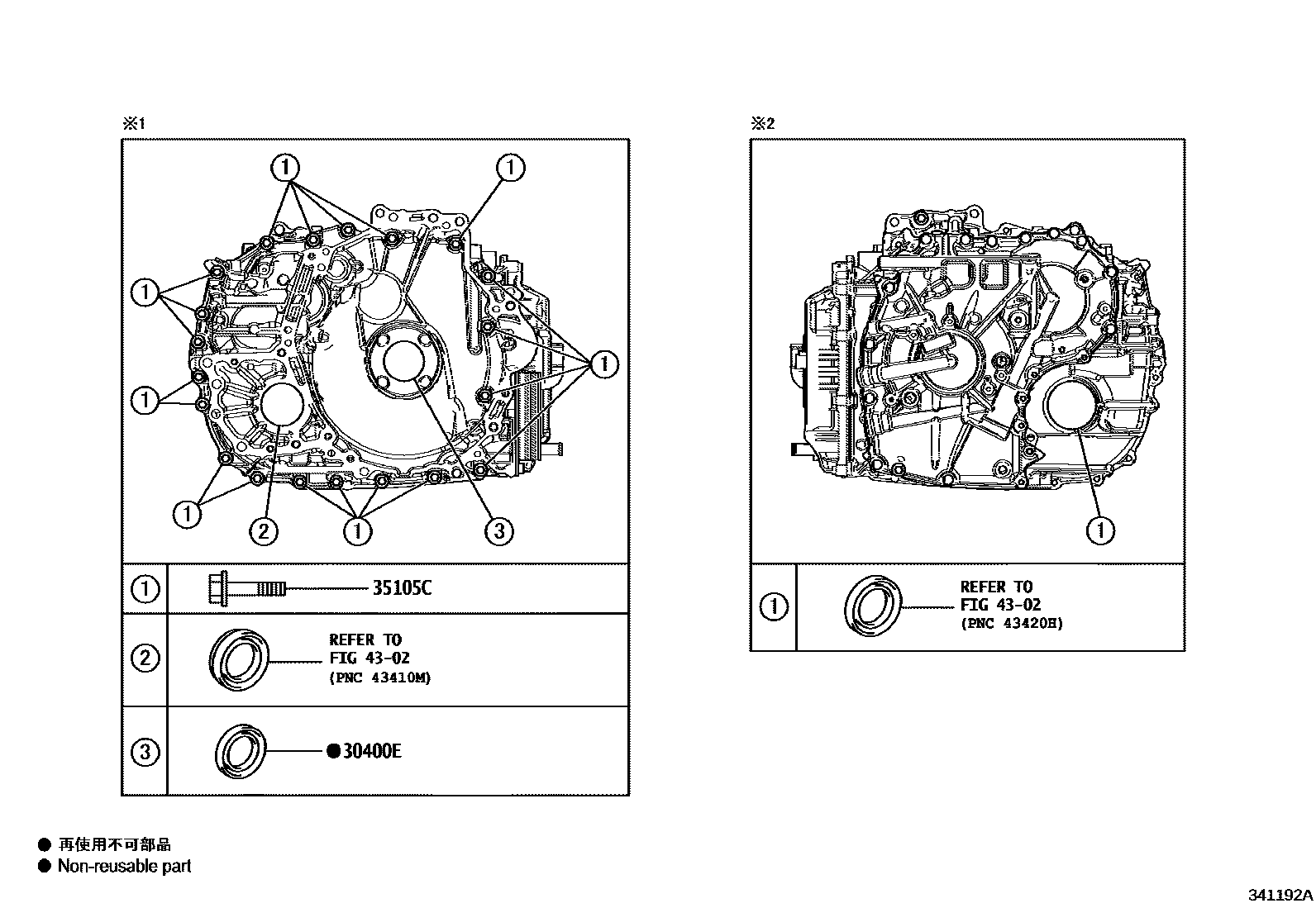

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341192A
传动桥总成(CVT) — 341192A (202002 – 202401)

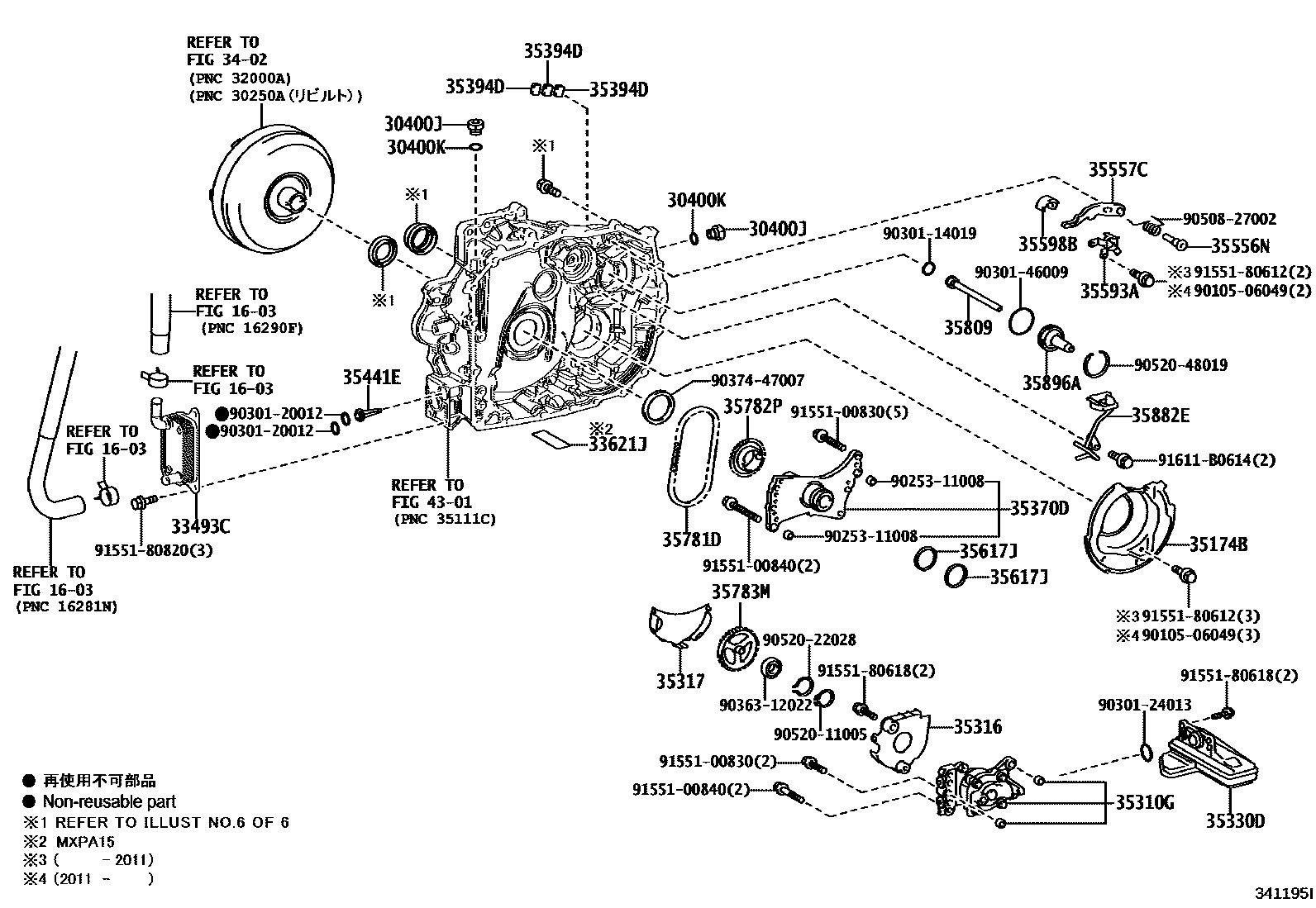

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341195I
传动桥总成(CVT) — 341195I (202002 – 202401)

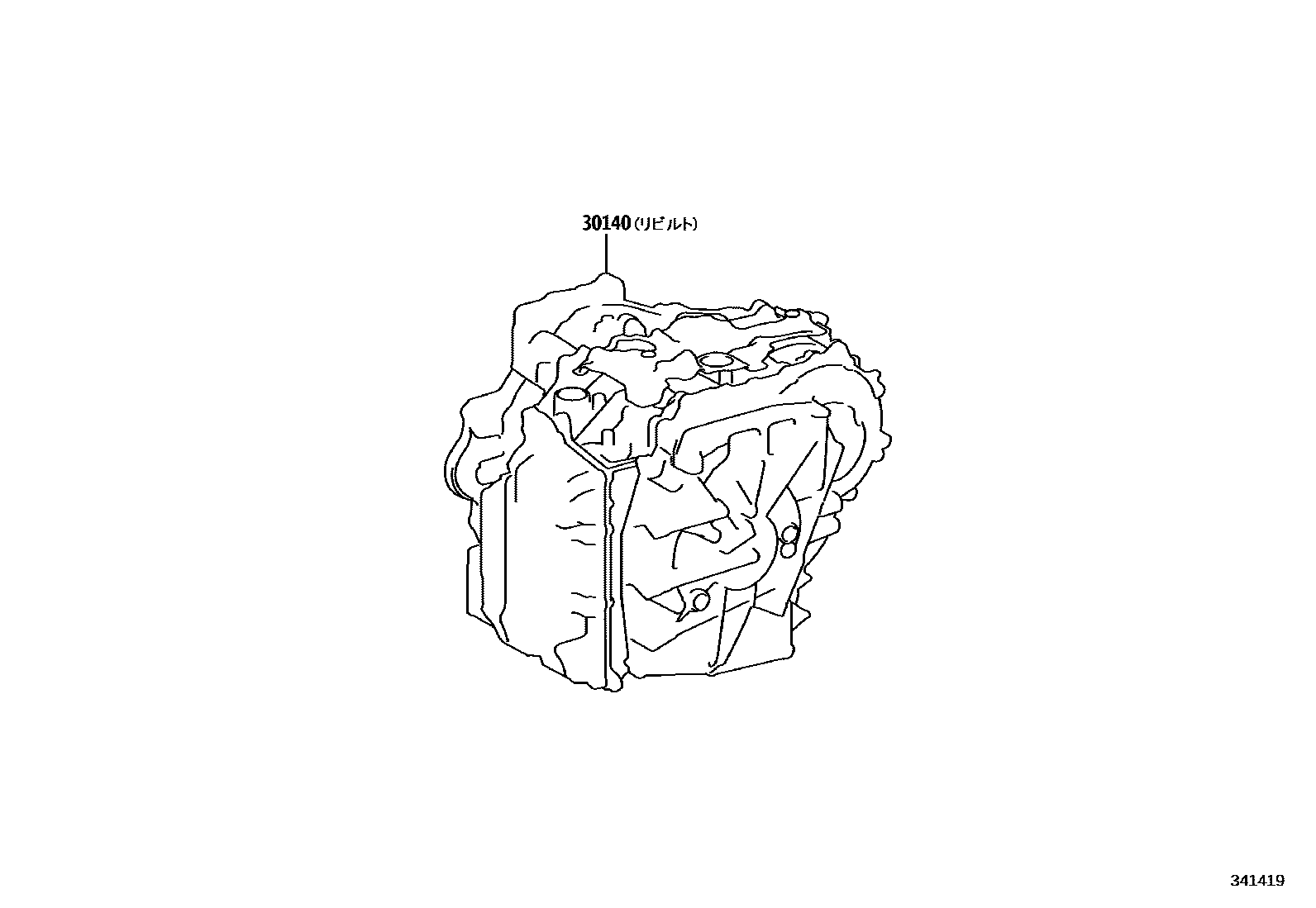

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341419
传动桥总成(CVT) — 341419 (202002 – 202401)

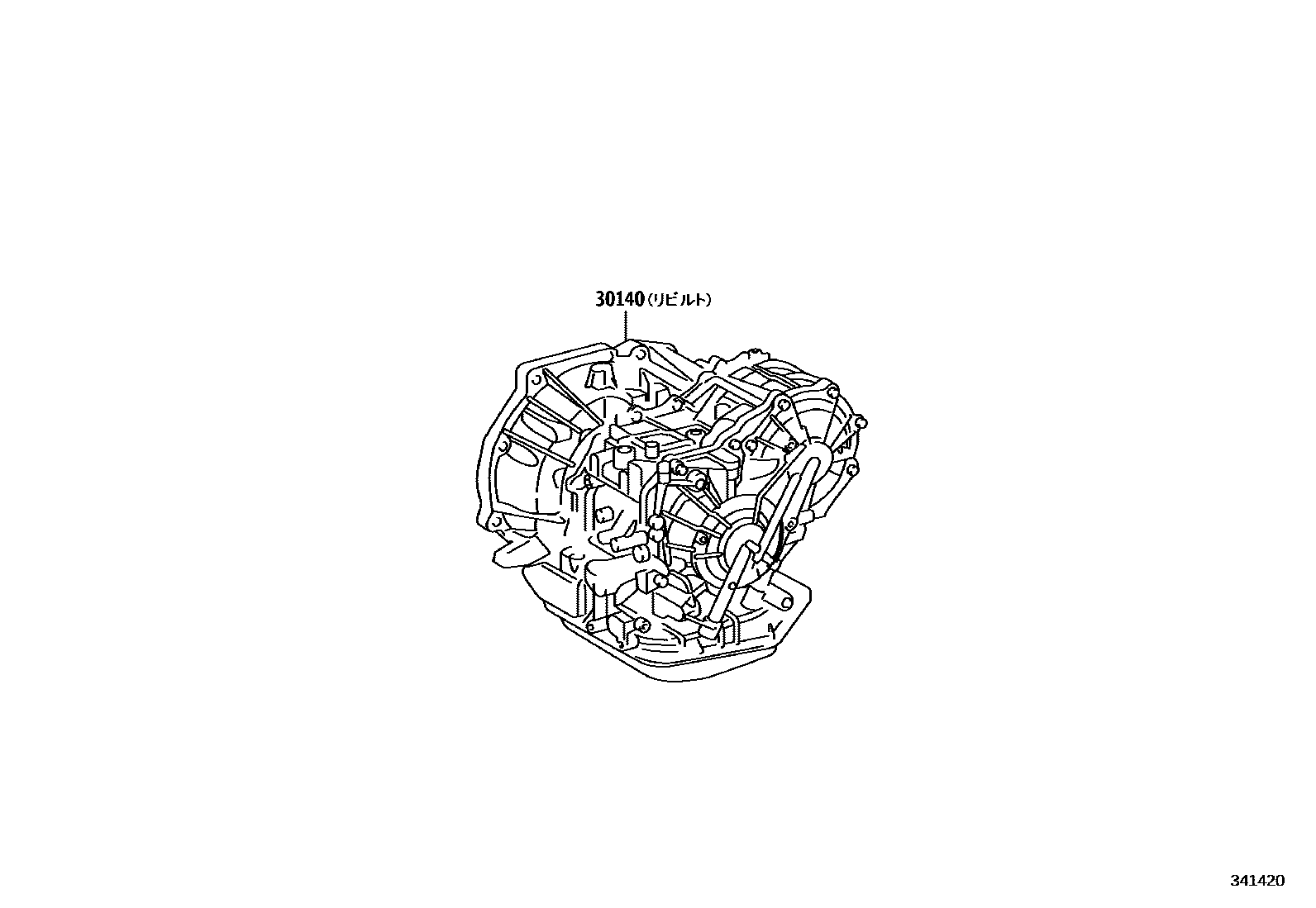

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341420
传动桥总成(CVT) — 341420 (202002 – 999999)

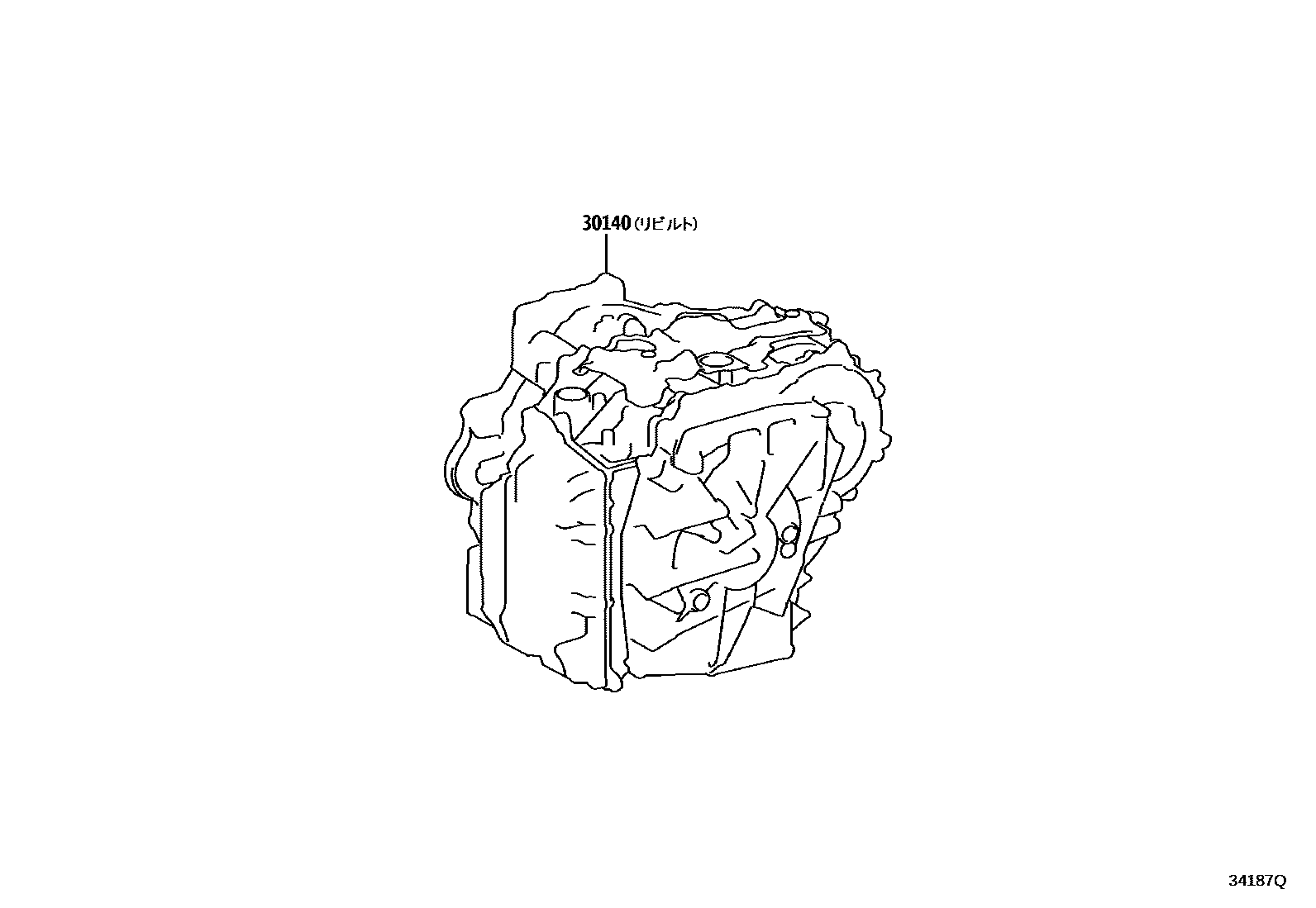

Toyota YARIS 传动桥总成(CVT) EPC diagram — 34187Q
传动桥总成(CVT) — 34187Q (202401 – 999999)
Toyota YARIS 传动桥总成(CVT) EPC diagram — 34187RA
传动桥总成(CVT) — 34187RA (202401 – 999999)

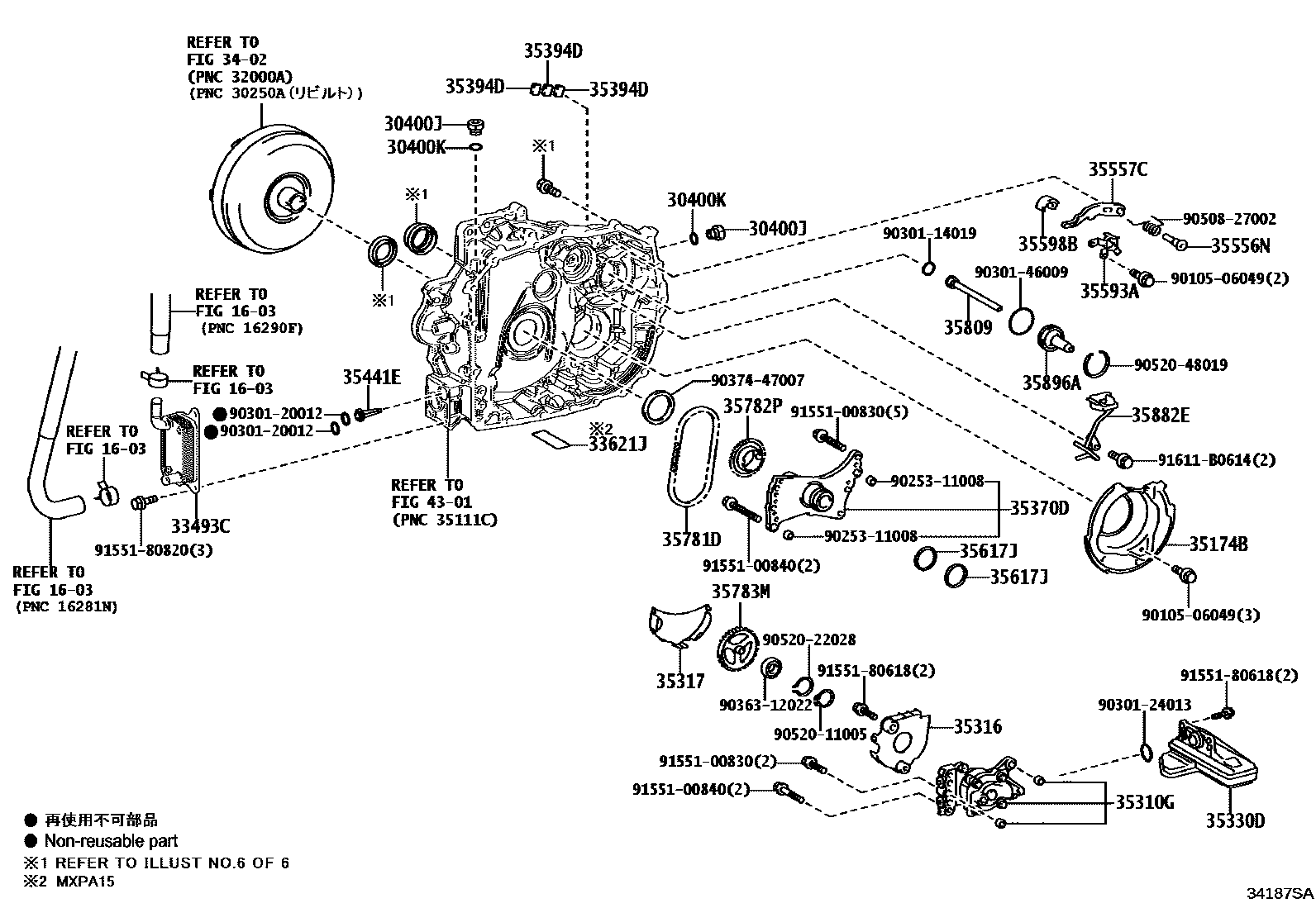

Toyota YARIS 传动桥总成(CVT) EPC diagram — 34187SA
传动桥总成(CVT) — 34187SA (202401 – 999999)
Toyota YARIS 传动桥总成(CVT) EPC diagram — 34187TA
传动桥总成(CVT) — 34187TA (202401 – 999999)

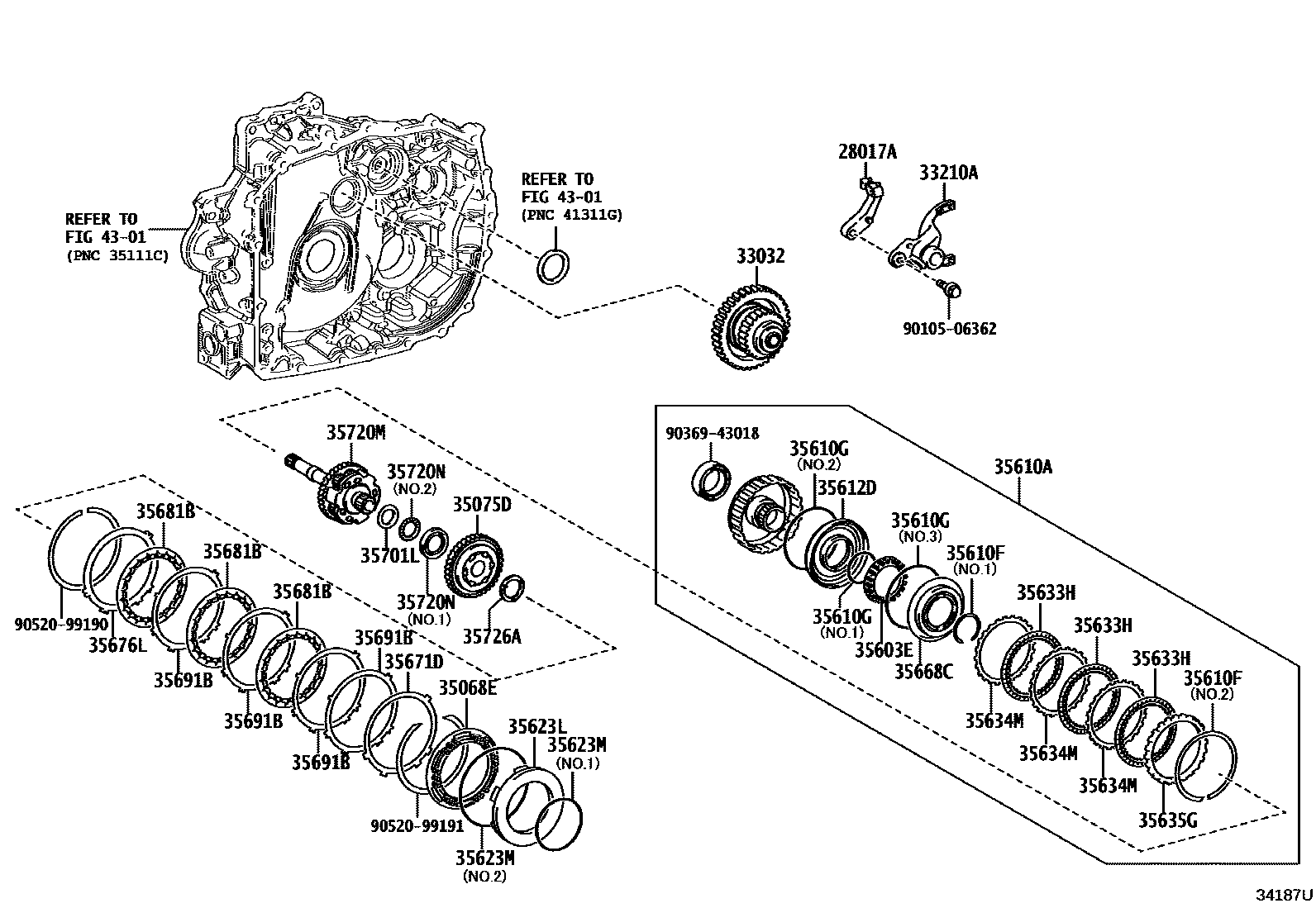

Toyota YARIS 传动桥总成(CVT) EPC diagram — 34187U
传动桥总成(CVT) — 34187U (202401 – 999999)

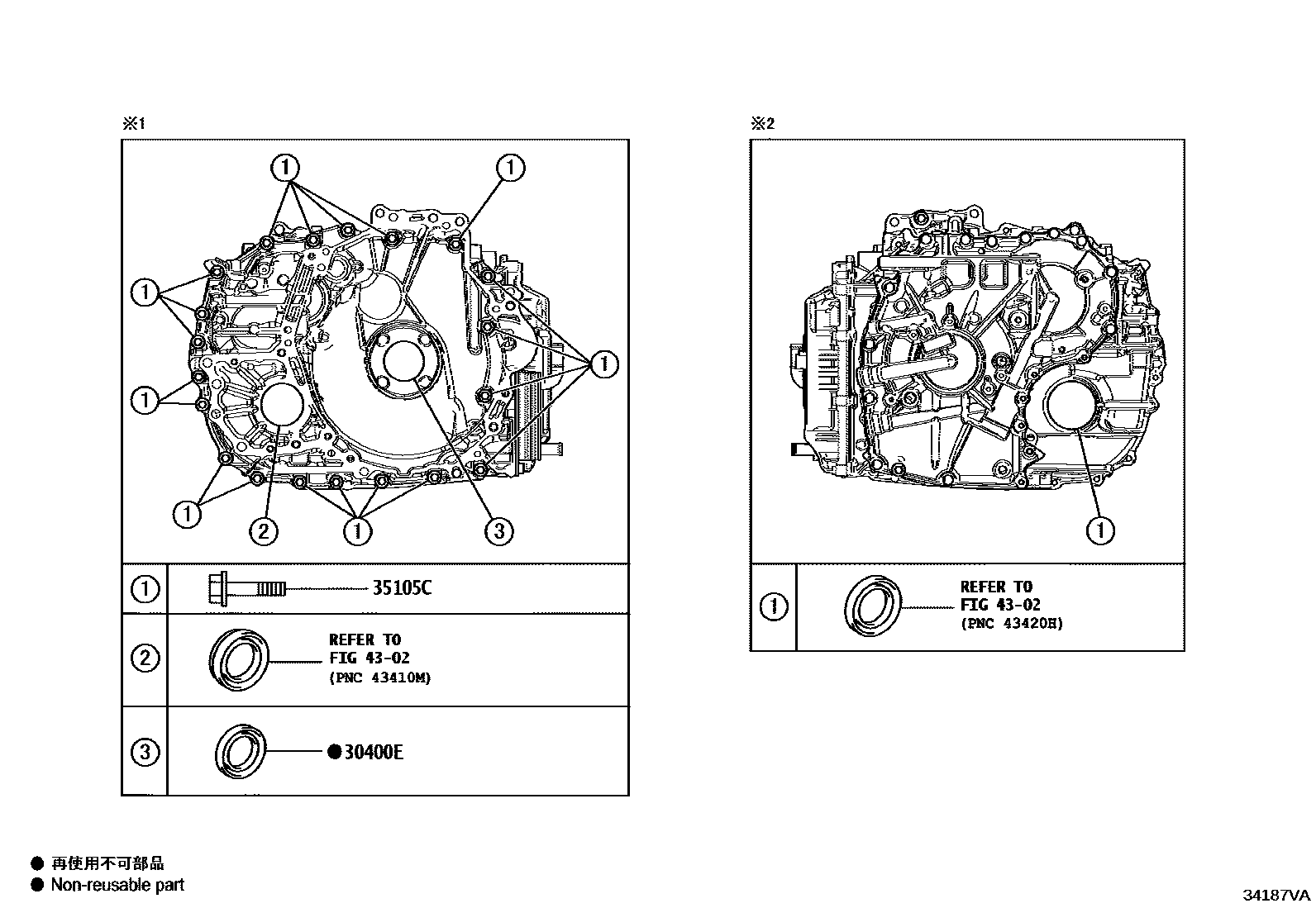

Toyota YARIS 传动桥总成(CVT) EPC diagram — 34187VA
传动桥总成(CVT) — 34187VA (202401 – 999999)

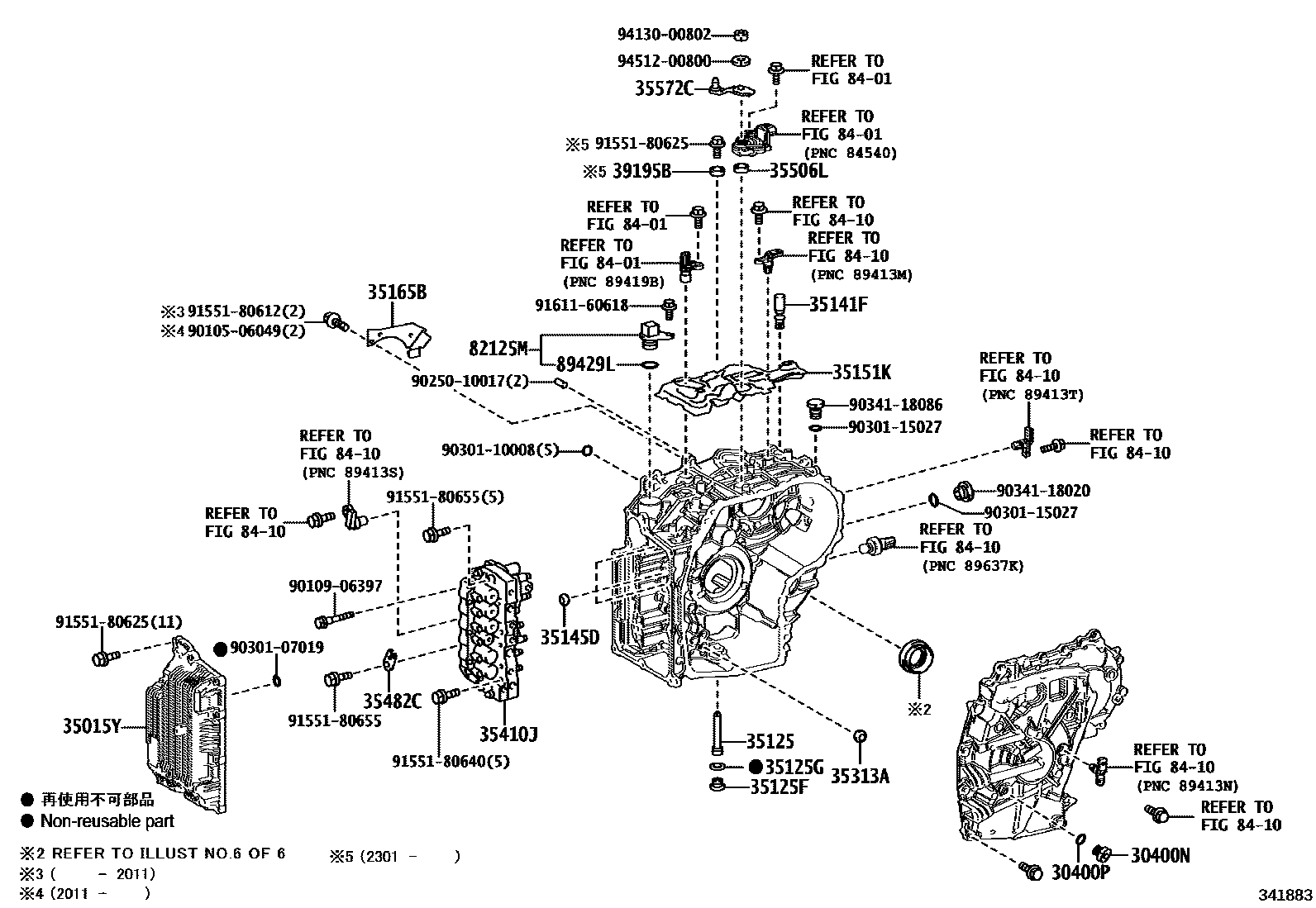

Toyota YARIS 传动桥总成(CVT) EPC diagram — 341883
传动桥总成(CVT) — 341883 (202002 – 202401)

PNC and OE references

PNCPart nameOE numbers
04354Toyota part04354-52010 · 04354-K0010 · 04354-K0020
28017AToyota part28017-K2010
30140Refurbished continuously variable transmission axle assembly (without torque converter)30140-52620 · 30140-52660 · 30140-52670 · 30140-K0030 · 30140-K0050
30400Continuously variable transmission axle assembly30400-52620 · 30400-52660 · 30400-52670 · 30400-K0030 · 30400-K0050
30400ABolts (for securing transaxle and engine)91553-81035 · 91619-61245
30400BNo. 1 T-type oil seal (for CVT)90311-12002
30400ET-type oil seal (for CVT oil pump)90311-41019 · 90311-42060
30400HThrust needle roller bearing90374-18009
30400JTransmission axle hole plug90341-08001
30400KTransaxle hole plug gasket90301-06196
30400NToyota part90341-18077
30400PToyota part90430-18008
33032Toyota part33032-K0010
33210AToyota part33210-12010 · 33210-K0010
33493CTransmission oil cooler33493-12100 · 33493-52070
33493DO-ring (for transmission oil cooler)90301-20012
33621JTransaxle oil information label33621-28021
35015YToyota part35015-12020 · 35015-52010
35068EToyota part35068-12061 · 35068-52090 · 35068-K0010
35075DToyota part35075-52040 · 35075-K0010
35105CToyota part91551-00830
35106LTransmission axle oil pan sub-assembly (CVT)35106-52110
35106PBolts (for transaxle oil pan)90119-06173
35125No. 1 transmission oil pipe35125-12490 · 35125-K0010
35125EToyota part35125-52220
35125FToyota part90341-12034 · 90341-18016
35125GToyota part90430-12008 · 90430-18008
35141DHoses (for breather plug)35121-52050
35141EO-ring (for breather plug)90301-08015
35141FNo. 1 vent plug (CVT)90930-03209 · 90930-03233
35141JToyota part90930-03149
35145DTransmission axle housing gasket35145-33010 · 35145-52050 · 35145-52060
35150Bgearbox plug assembly35150-12040 · 35150-48010
35150CO-ring (for gearbox plug)90301-09173 · 90301-11008
35151KToyota part35151-52020
35165BToyota part35165-12100 · 35165-52070 · 35165-52080 · 35165-K0020
35168CTransaxle oil pan gasket (CVT)35168-52080
35174BToyota part35174-52100 · 35174-K0020
35195CToyota part35195-12030
35310GToyota part35300-12020 · 35300-52050
35313AToyota part35313-48020
35316Toyota part35316-12020
35317Toyota part35317-12020
35330DToyota part35330-12070 · 35330-52080 · 35330-K0020
35330EToyota part90301-22019
35370DToyota part35370-K0010 · 35370-K0011
35394DOil filter magnet (CVT)35394-48010
35410JTransmission valve body assembly35410-12A70 · 35410-52280 · 35410-52290
35441EToyota part35441-12130 · 35441-52040
35482CToyota part35482-21020 · 35482-73010
35506LToyota part90311-12002
35556NToyota part35556-12050
35557CToyota part35557-12080 · 35557-K0020
35572Ctransmission control lever35572-12190 · 35572-52070
35593AToyota part35593-12050
35598BToyota part35598-12060 · 35598-K0010
35603EToyota part35603-12070 · 35603-12071 · 35603-52070 · 35603-K0010
35610AToyota part35610-52110 · 35610-K0010
35610FToyota part90520-44041 · 90520-99087 · 90520-99192
35610GToyota part90301-48007 · 90301-50001 · 90301-95003 · 90301-99155 · 90302-89002 · 90302-92001
35612DToyota part35612-12110 · 35612-74010 · 35612-K0010
35617JToyota part35617-12080 · 35617-K0010
35623LToyota part35623-12120 · 35623-12140 · 35623-52110 · 35623-K0010
35623MToyota part90301-79003 · 90301-93002 · 90301-99118 · 90301-99208
35623NToyota part90520-99101
35633HToyota part35633-12170 · 35633-52080 · 35633-K0010
35634MToyota part35634-12120 · 35634-52080 · 35634-K0010
35635GToyota part35635-12410 · 35635-12480 · 35635-12490 · 35635-12500 · 35635-12510 · 35635-12520 · 35635-12530 · 35635-12540 · 35635-12550 · 35635-12560 · 35635-12570 · 35635-12580 · 35635-12590 · 35635-52130 · 35635-52140 · 35635-52150 · 35635-52160 · 35635-52270 · 35635-52280 · 35635-52290 · 35635-52300 · 35635-52310 · 35635-52320 · 35635-52330 · 35635-52340 · 35635-52350 · 35635-52360 · 35635-52370 · 35635-52380 · 35635-K0010 · 35635-K0020 · 35635-K0030 · 35635-K0040 · 35635-K0050 · 35635-K0060 · 35635-K0070
35668CToyota part35668-12070 · 35668-12071 · 35668-52070 · 35668-K0010
35671DToyota part35671-12070 · 35671-K0010
35676LToyota part35676-12140 · 35676-52040 · 35676-K0010
35676MToyota part90521-99001
35681BToyota part35681-12080 · 35681-52090 · 35681-K0010
35682CToyota part35681-52100
35691BToyota part35691-12070 · 35691-52050 · 35691-K0010
35701LToyota part35789-12120
35701MToyota part90374-20008
35701NToyota part35701-52090
35720MToyota part35720-52080 · 35720-K0010
35720NToyota part90374-24008 · 90374-29012 · 90374-34014
35726AToyota part35726-12020 · 35726-52080
35758DToyota part35758-52060
35758KToyota part90564-23001 · 90564-23002 · 90564-23003 · 90564-23004 · 90564-23005 · 90564-23006 · 90564-23007 · 90564-23008 · 90564-23009 · 90564-23010 · 90564-23011 · 90564-23012 · 90564-23013 · 90564-23014 · 90564-23015 · 90564-23016 · 90564-23017 · 90564-23018 · 90564-23019 · 90564-23020 · 90564-23021 · 90564-23022 · 90564-23023 · 90564-23024 · 90564-23025 · 90564-23026
35758LToyota part90363-31004 · 90363-38012 · 90363-38016
35758MToyota part90564-64140 · 90564-64141 · 90564-64142 · 90564-64143 · 90564-64144 · 90564-64145 · 90564-64146 · 90564-64147 · 90564-64148 · 90564-64149
35758NToyota part90201-69001
35781DToyota part35781-12010
35782PToyota part35782-12070
35783MToyota part35783-12060
35788Fthrust bearing race35789-12090
35809Toyota part35809-12030 · 35809-K0010
35847BTransmission lubricant supply pipe35847-52030
35882EToyota part35882-12080 · 35882-52070 · 35882-K0010
35896AToyota part35896-12030 · 35896-K0010
39195BToyota part39195-52010
82125MTransmission wiring harness82125-12670 · 82125-42030 · 82125-52140
89429LToyota part90301-06004
