Toyota YARIS Exhaust Pipe — Figure 1702

Toyota YARIS EPC diagram 1702, Exhaust Pipe, with 6 images and 15 PNC and OE references.

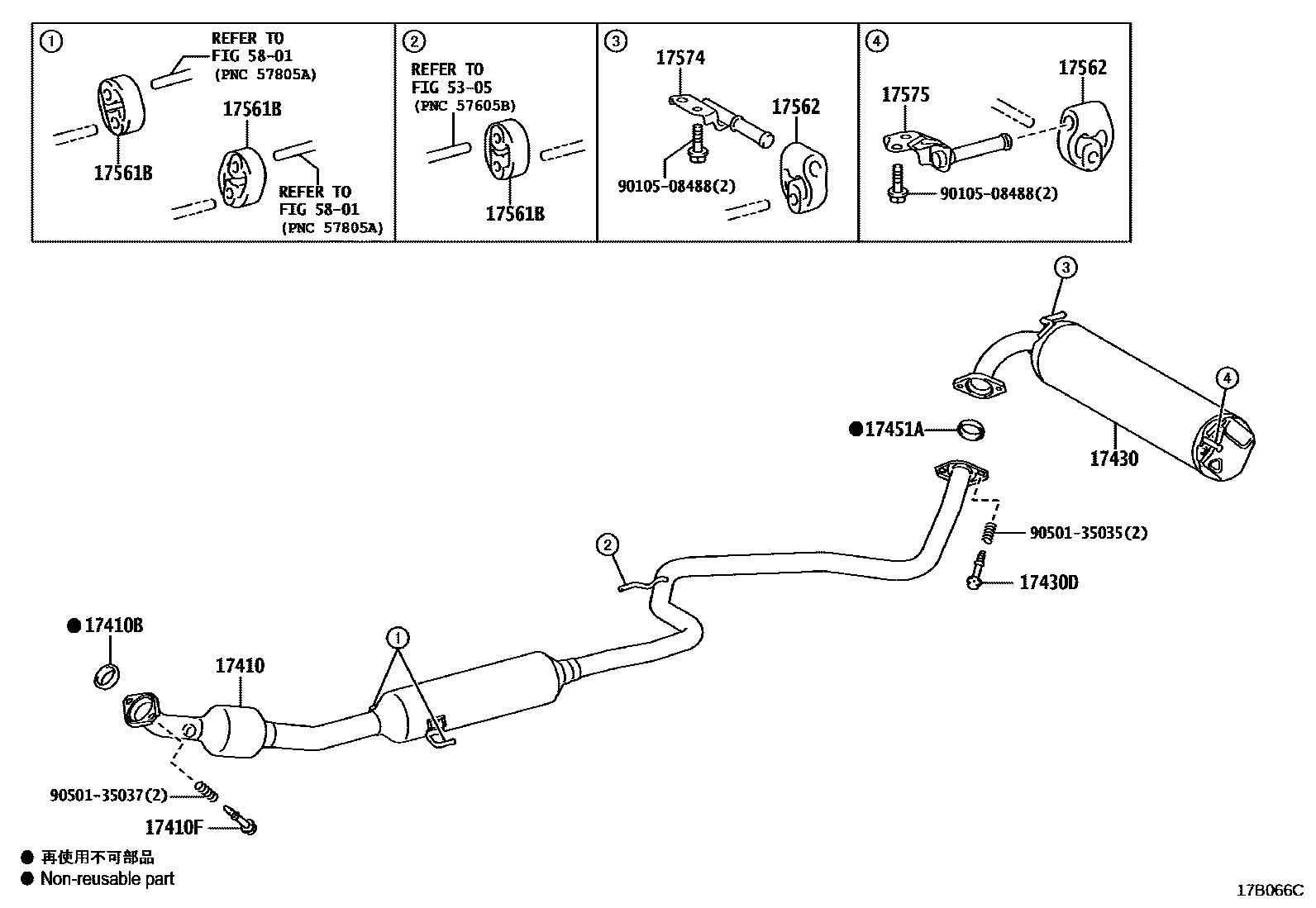

Toyota YARIS Exhaust Pipe EPC diagram — 17B066C
Exhaust Pipe — 17B066C (202002 – 999999)
Toyota YARIS Exhaust Pipe EPC diagram — 17B068C
Exhaust Pipe — 17B068C (202002 – 999999)
Toyota YARIS Exhaust Pipe EPC diagram — 17B069C
Exhaust Pipe — 17B069C (202002 – 202401)

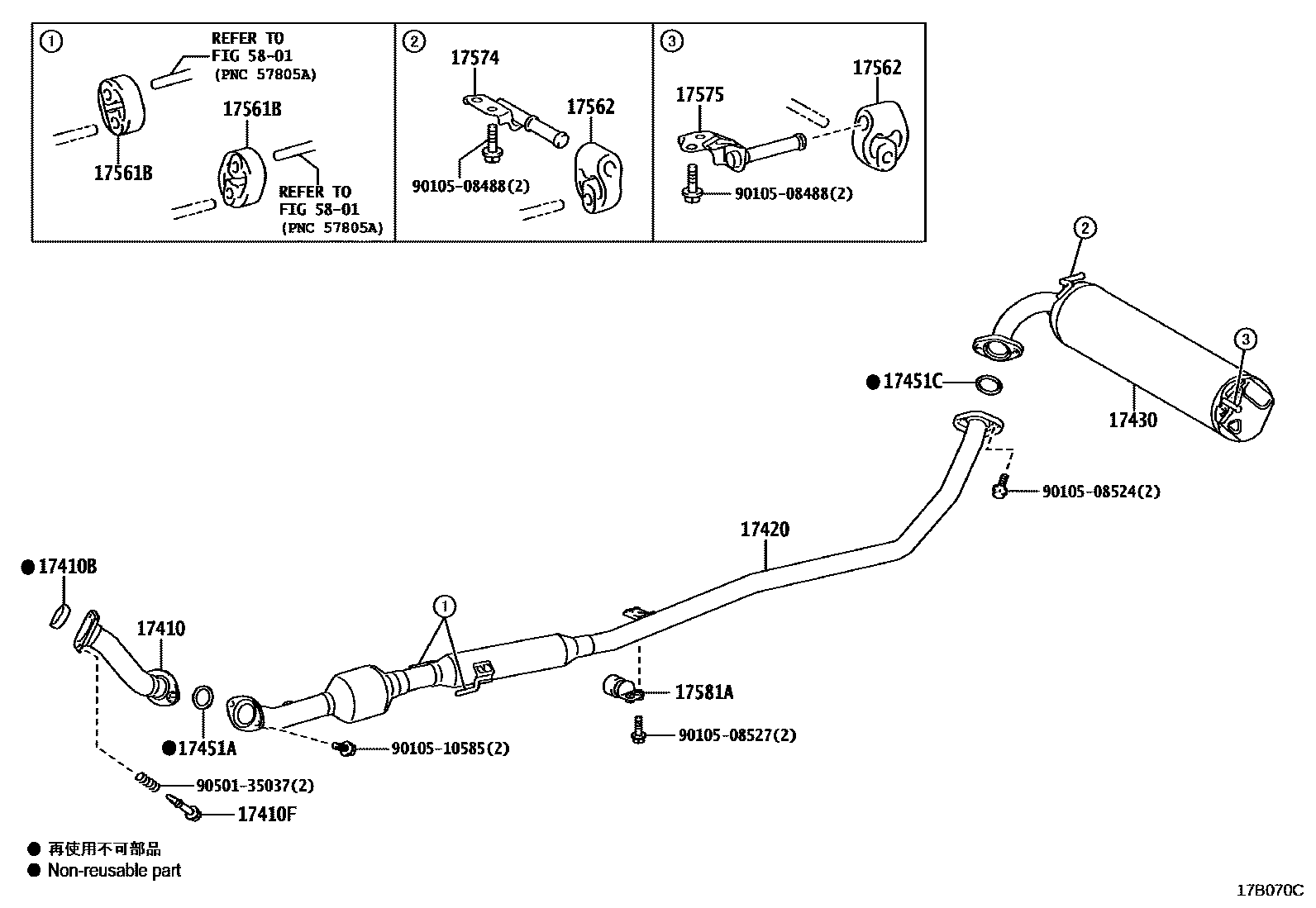

Toyota YARIS Exhaust Pipe EPC diagram — 17B070C
Exhaust Pipe — 17B070C (202003 – 999999)

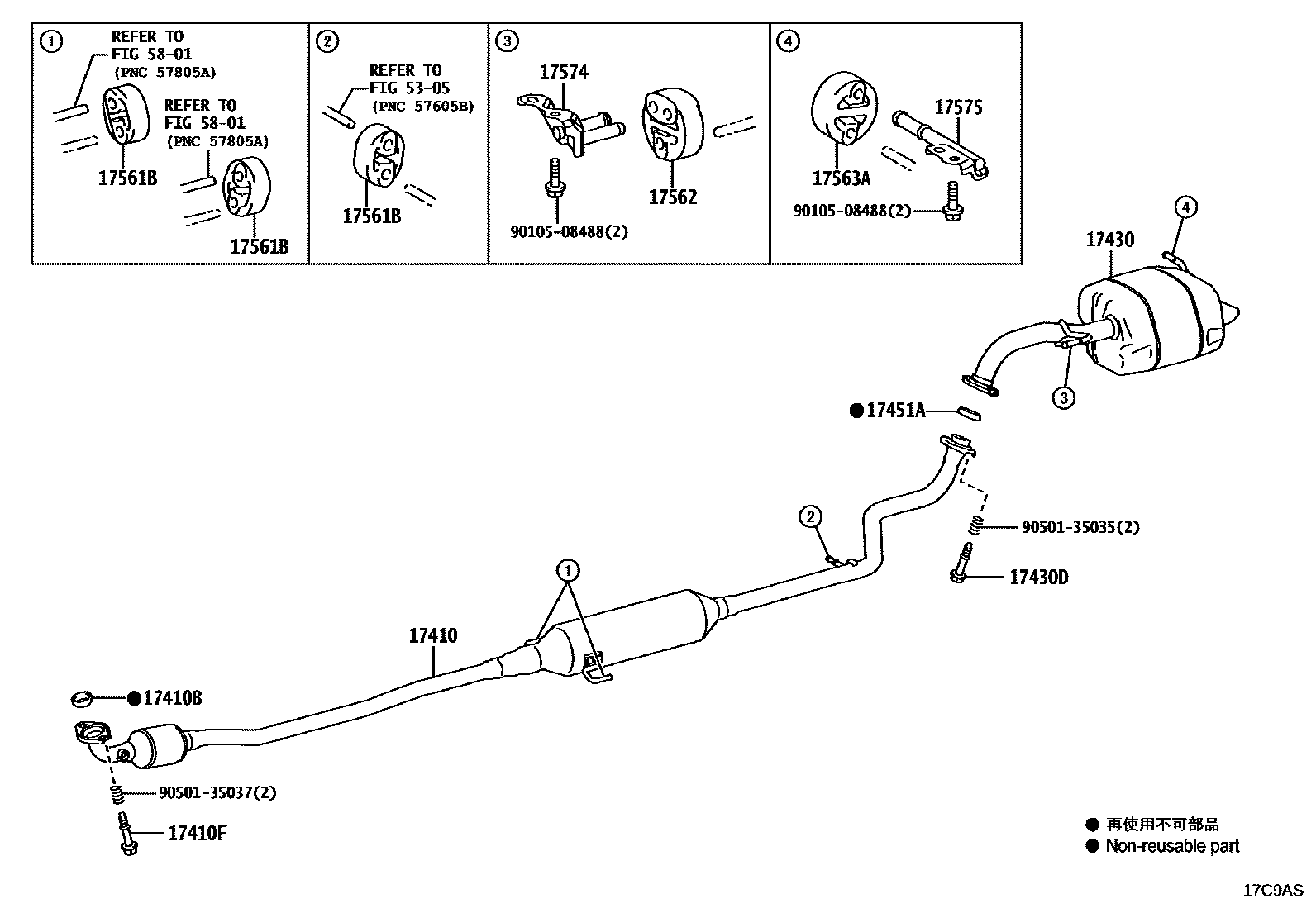

Toyota YARIS Exhaust Pipe EPC diagram — 17C9AS
Exhaust Pipe — 17C9AS (202002 – 999999)

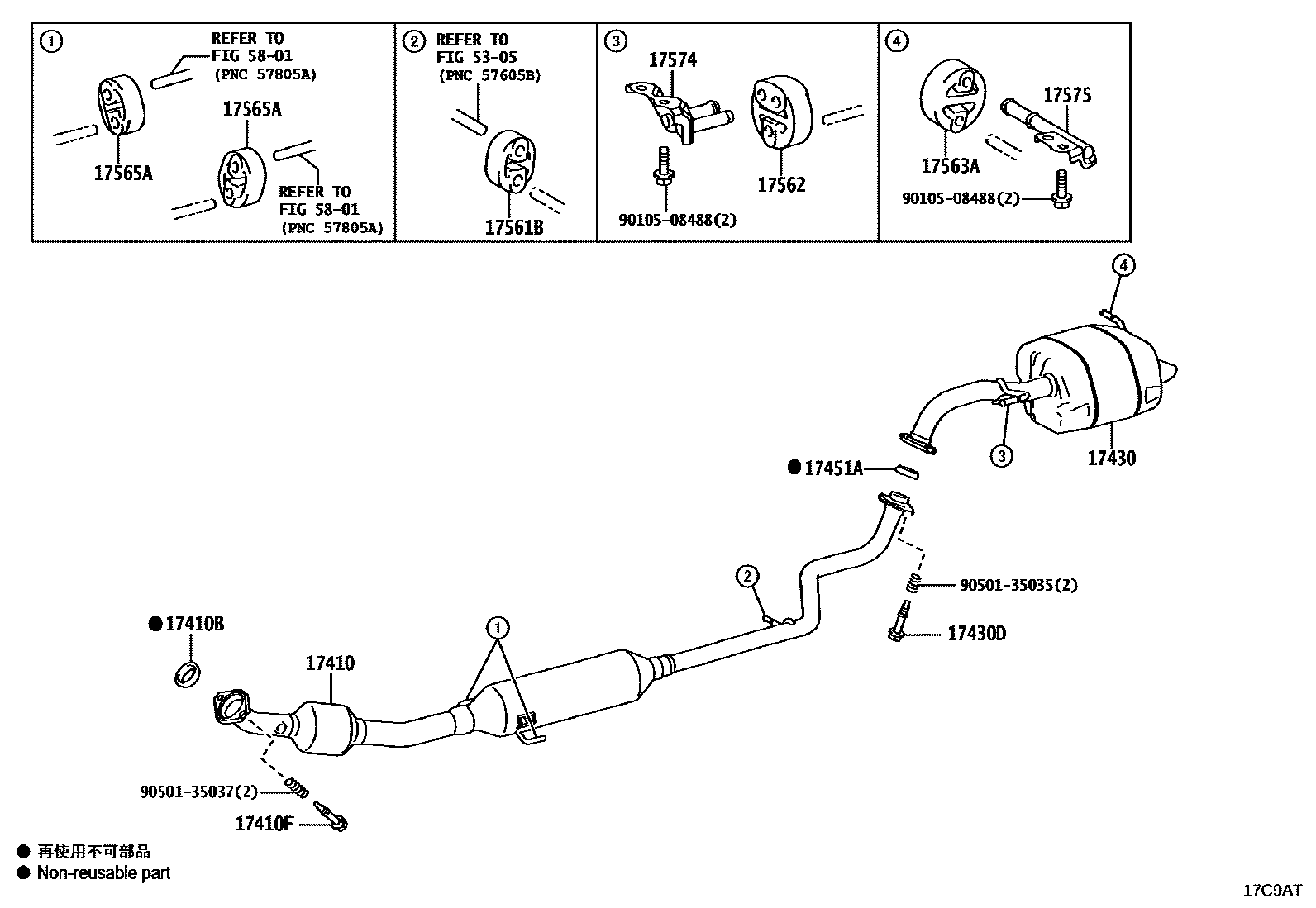

Toyota YARIS Exhaust Pipe EPC diagram — 17C9AT
Exhaust Pipe — 17C9AT (202401 – 999999)

PNC and OE references

PNCPart nameOE numbers
17410Front exhaust pipe assembly17410-15290 · 17410-15300 · 17410-15310 · 17410-15320 · 17410-15490 · 17410-15510 · 17410-15520 · 17410-40230
17410BExhaust pipe gasket17451-21070 · 17451-40010
17410FFront exhaust pipe bolt or ring (for front)90109-10182 · 90901-05020
17420Central exhaust pipe assembly17420-15180 · 17420-15200
17430Exhaust tailpipe assembly17430-15710 · 17430-15720 · 17430-15730 · 17430-15731 · 17430-15732 · 17430-15740 · 17430-15741 · 17430-15742
17430DExhaust tailpipe bolts or rings (for front)90109-10183 · 90901-05026
17451ANo. 2 exhaust pipe gasket17451-23042 · 17451-23043 · 90917-06048
17451CNo. 3 exhaust pipe gasket90917-06048
17561BNo. 1 exhaust pipe lifting lug17565-47010
17562No. 2 exhaust pipe lifting lug17565-28020 · 17565-74320
17563ANo. 3 exhaust pipe lifting lug17565-28010
17565ANo. 4 exhaust pipe lifting lug17565-15150
17574No. 4 exhaust pipe bracket17574-15060 · 17574-15070
17575No. 5 exhaust pipe bracket17575-15040 · 17575-15050
17581AExhaust pipe damper17581-67010
