Toyota YARIS Engine Mounting — Figure 1107

Toyota YARIS EPC diagram 1107, Engine Mounting, with 5 images and 10 PNC and OE references.

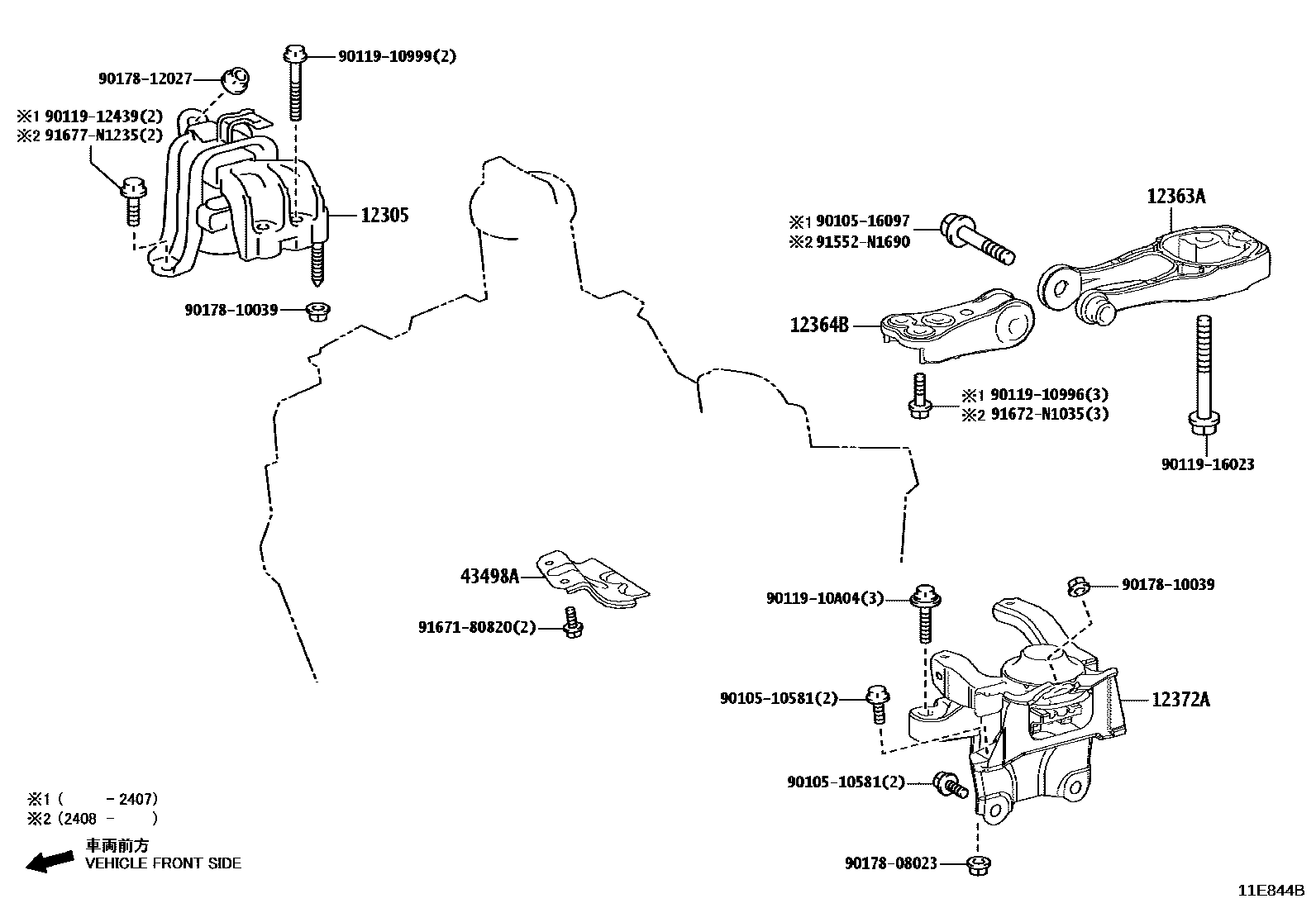

Toyota YARIS Engine Mounting EPC diagram — 11E844B
Engine Mounting — 11E844B (202002 – 999999)

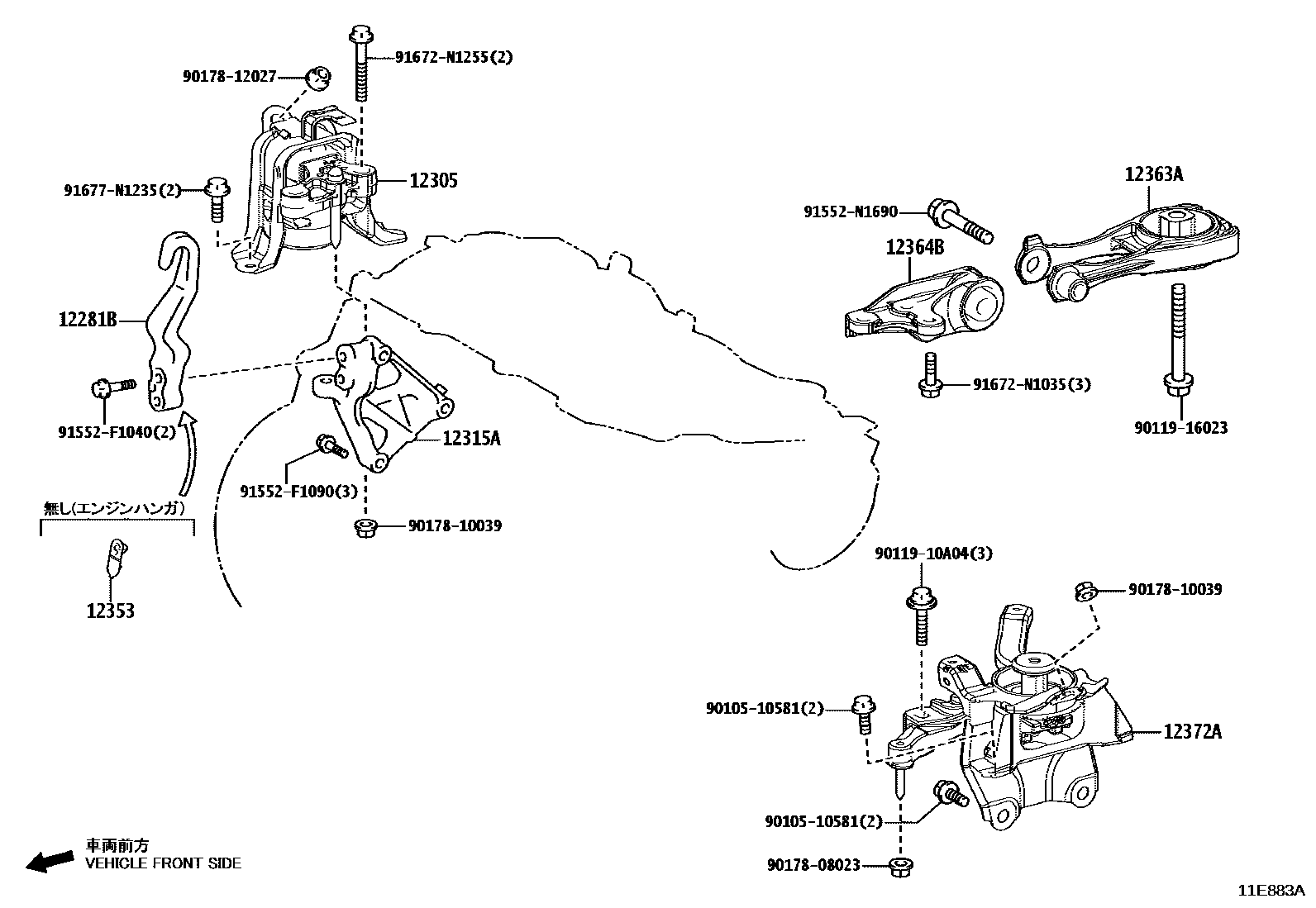

Toyota YARIS Engine Mounting EPC diagram — 11E883A
Engine Mounting — 11E883A (202002 – 999999)

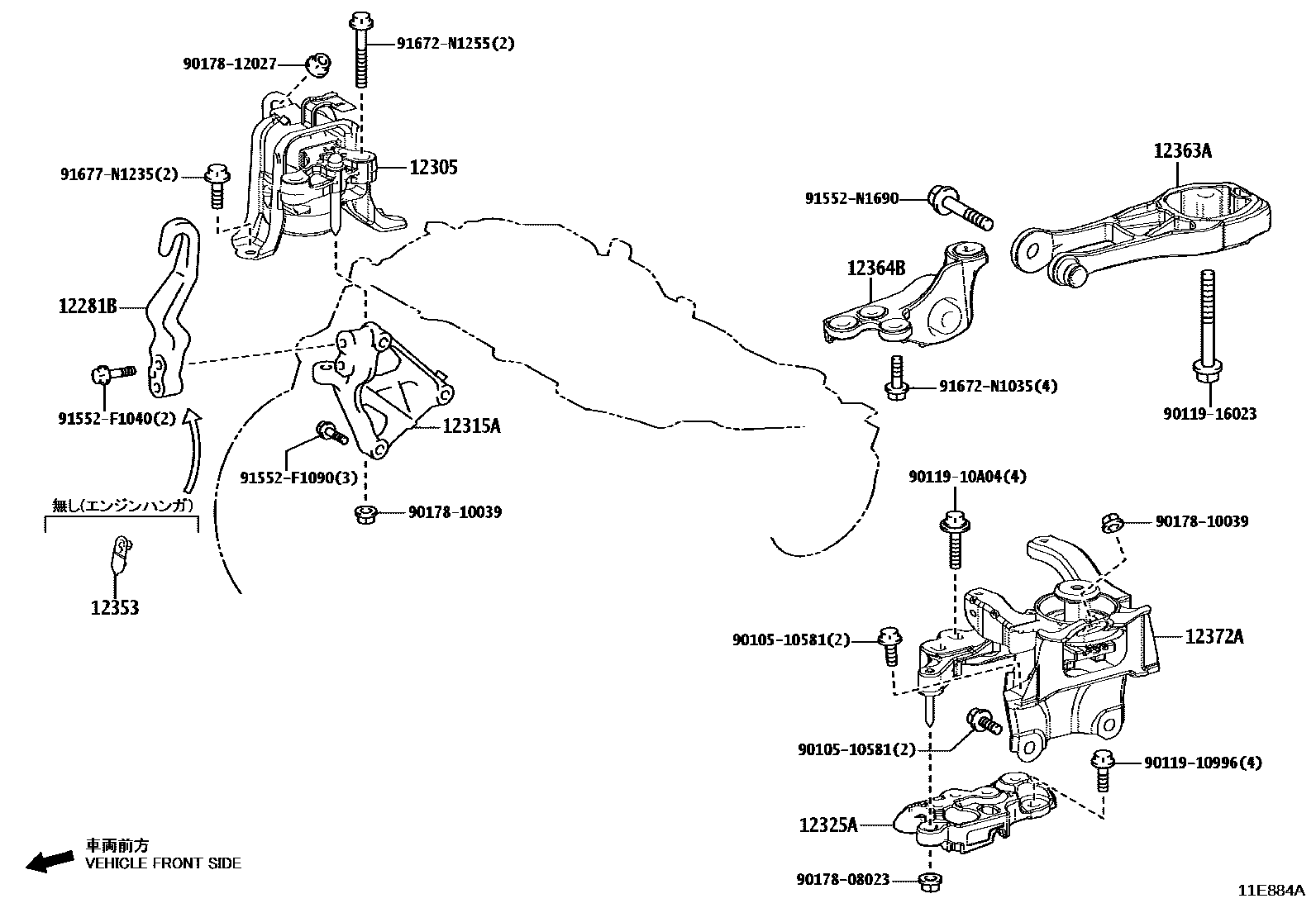

Toyota YARIS Engine Mounting EPC diagram — 11E884A
Engine Mounting — 11E884A (202002 – 999999)

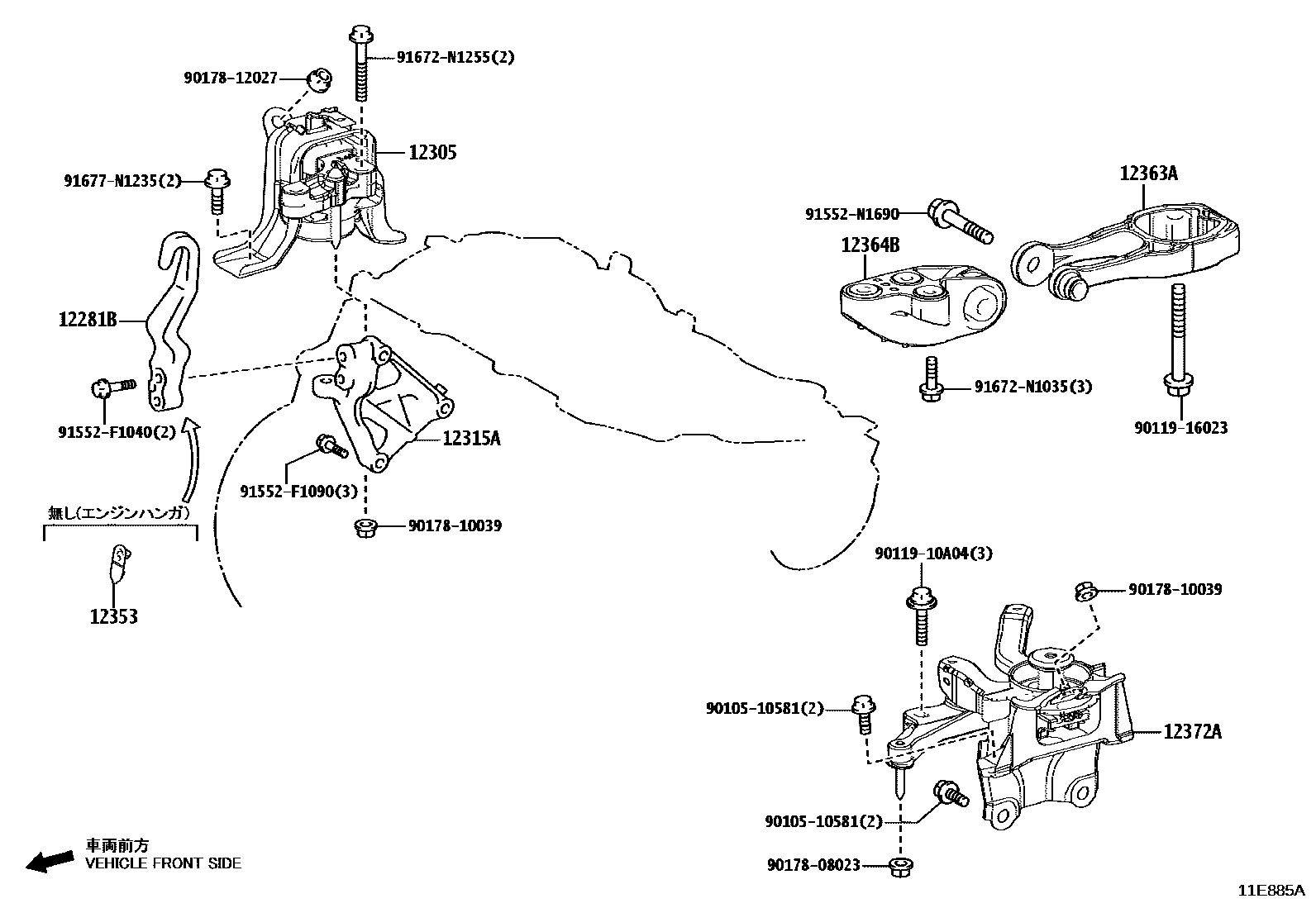

Toyota YARIS Engine Mounting EPC diagram — 11E885A
Engine Mounting — 11E885A (202003 – 999999)

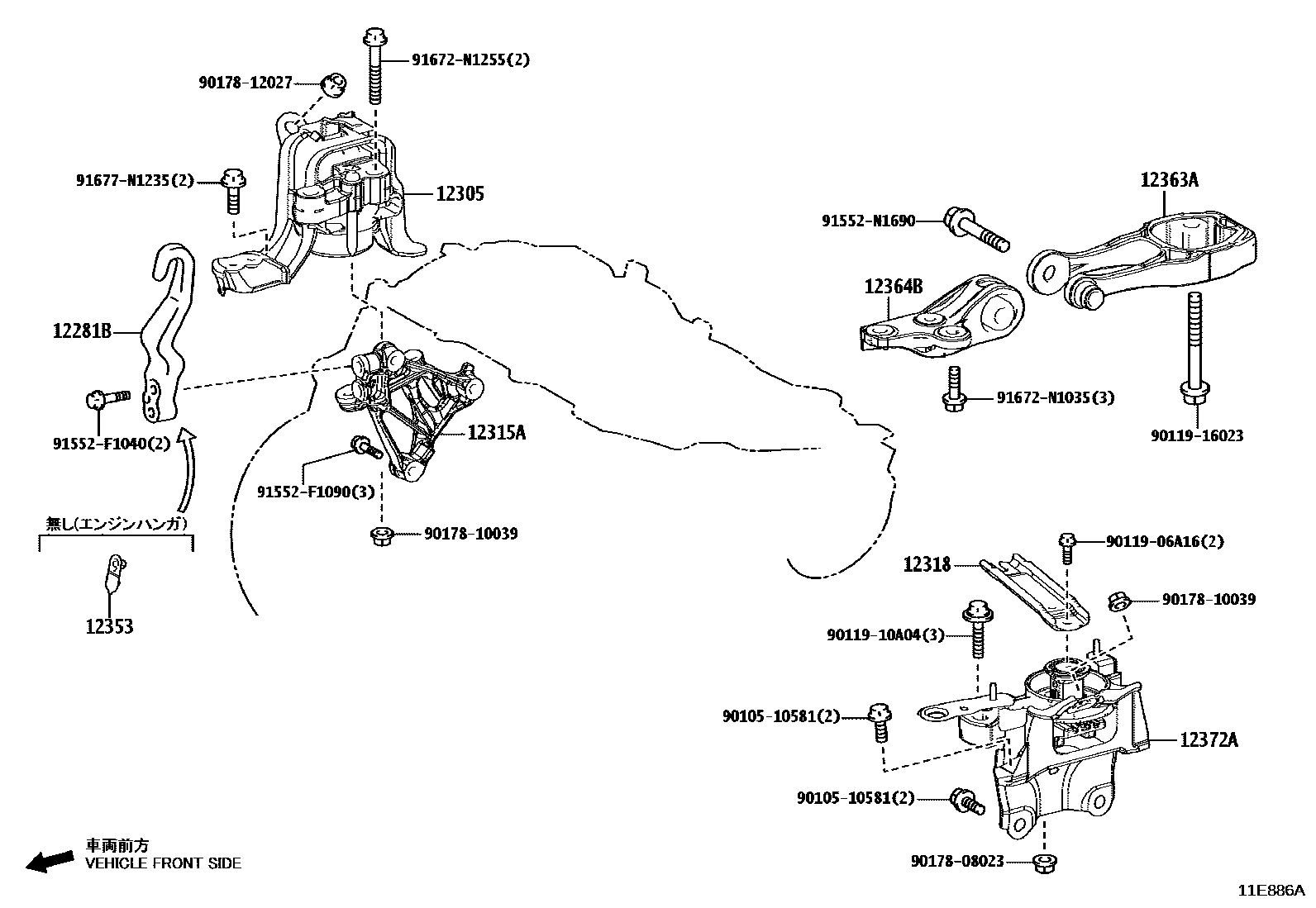

Toyota YARIS Engine Mounting EPC diagram — 11E886A
Engine Mounting — 11E886A (202002 – 999999)

PNC and OE references

PNCPart nameOE numbers
12281BToyota part12281-25030
12305Engine right side mounting vibration isolation pad sub-assembly12305-15090 · 12305-15100 · 12305-15110 · 12305-40131
12315AEngine right side mounting bracket (for transversely mounted engine)12315-15090 · 12315-15100
12318Engine left mounting bracket12318-15070
12325AEngine left side mounting bracket (for transversely mounted engine)12325-15140
12353Toyota part12353-15010
12363AEngine movement control lever12363-15030 · 12363-15040 · 12363-15060
12364BEngine No. 2 motion control lever12364-15030 · 12364-15040 · 12364-15050 · 12364-15060 · 12364-40060
12372AEngine left-side mounting vibration isolation pad (for transversely mounted engines)12372-15270 · 12372-15281 · 12372-15291 · 12372-40110 · 12372-40130 · 12372-F3050
43498AToyota part43498-52120
