Toyota YARIS Cylinder Head — Figure 1104

Toyota YARIS EPC diagram 1104, Cylinder Head, with 5 images and 44 PNC and OE references.

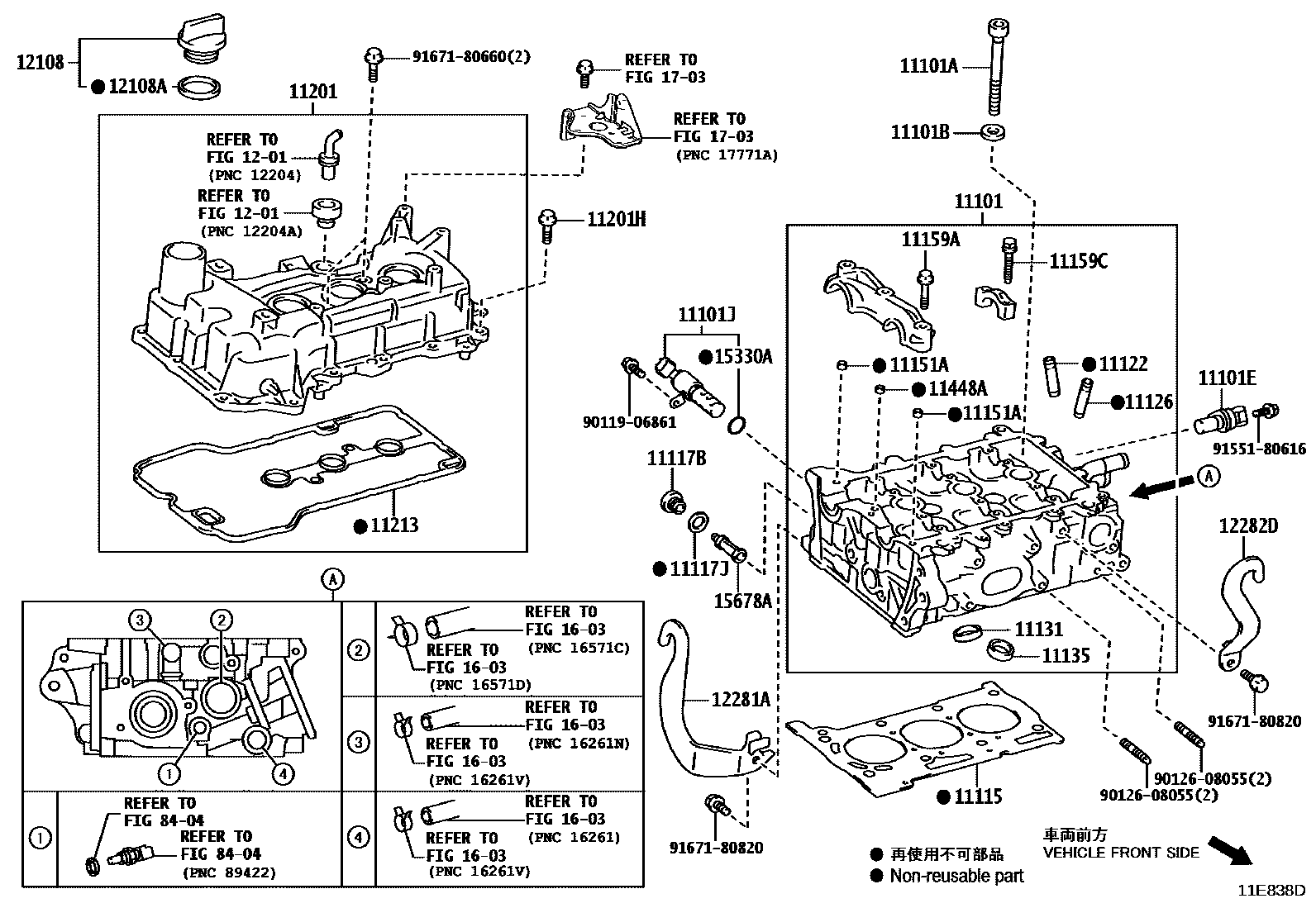

Toyota YARIS Cylinder Head EPC diagram — 11E838D
Cylinder Head — 11E838D (202002 – 999999)

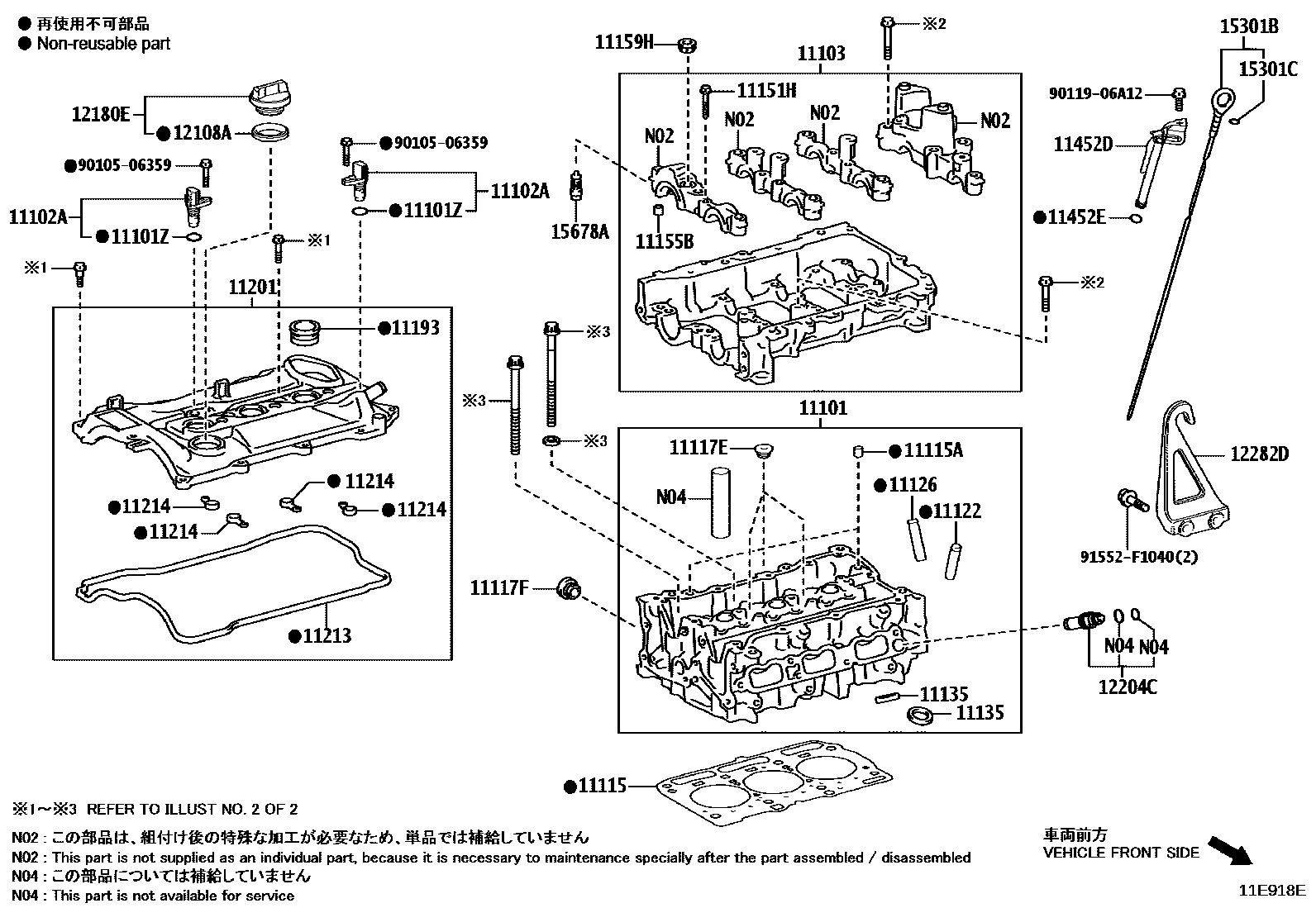

Toyota YARIS Cylinder Head EPC diagram — 11E918E
Cylinder Head — 11E918E (202002 – 999999)

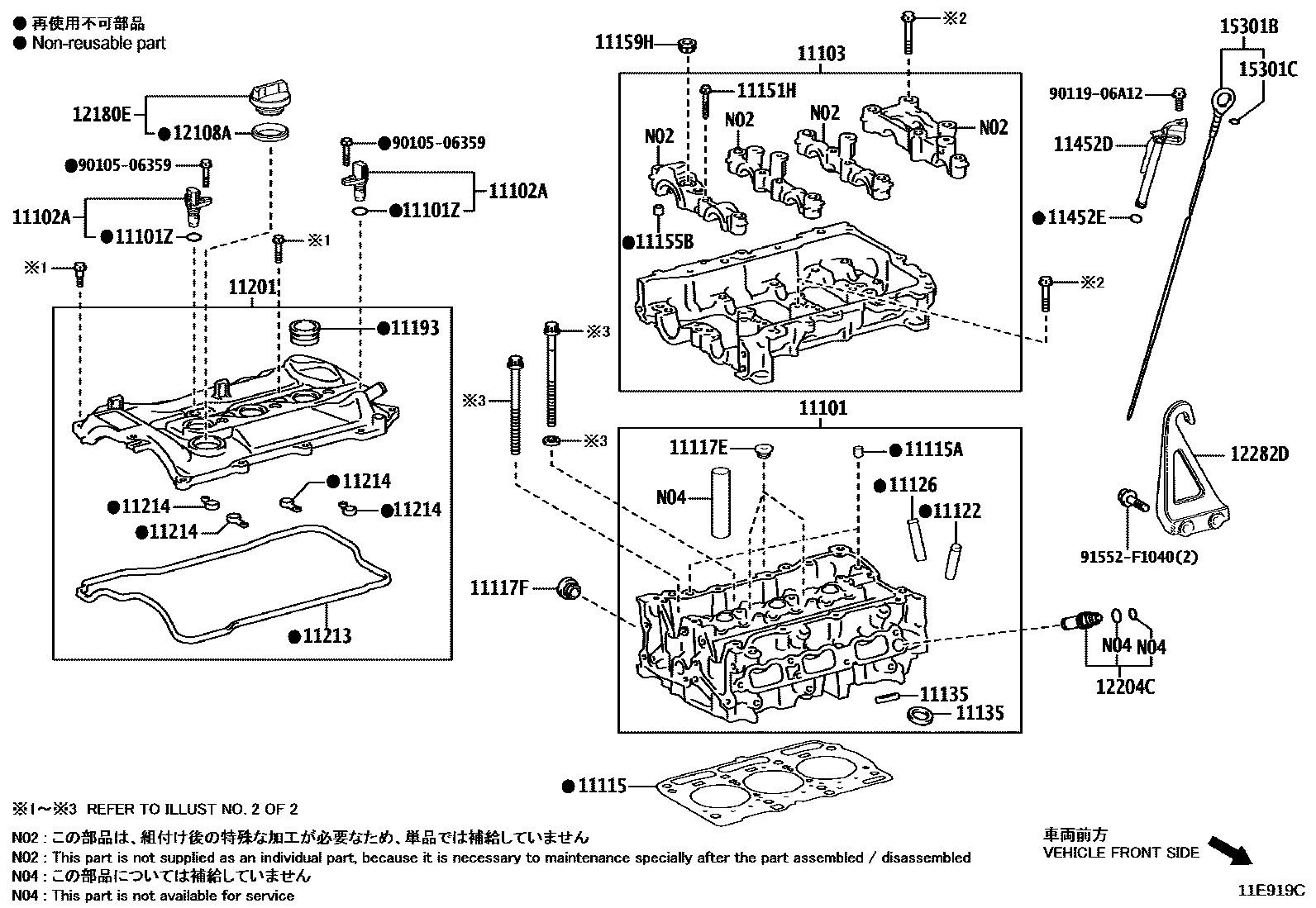

Toyota YARIS Cylinder Head EPC diagram — 11E919C
Cylinder Head — 11E919C (202002 – 999999)

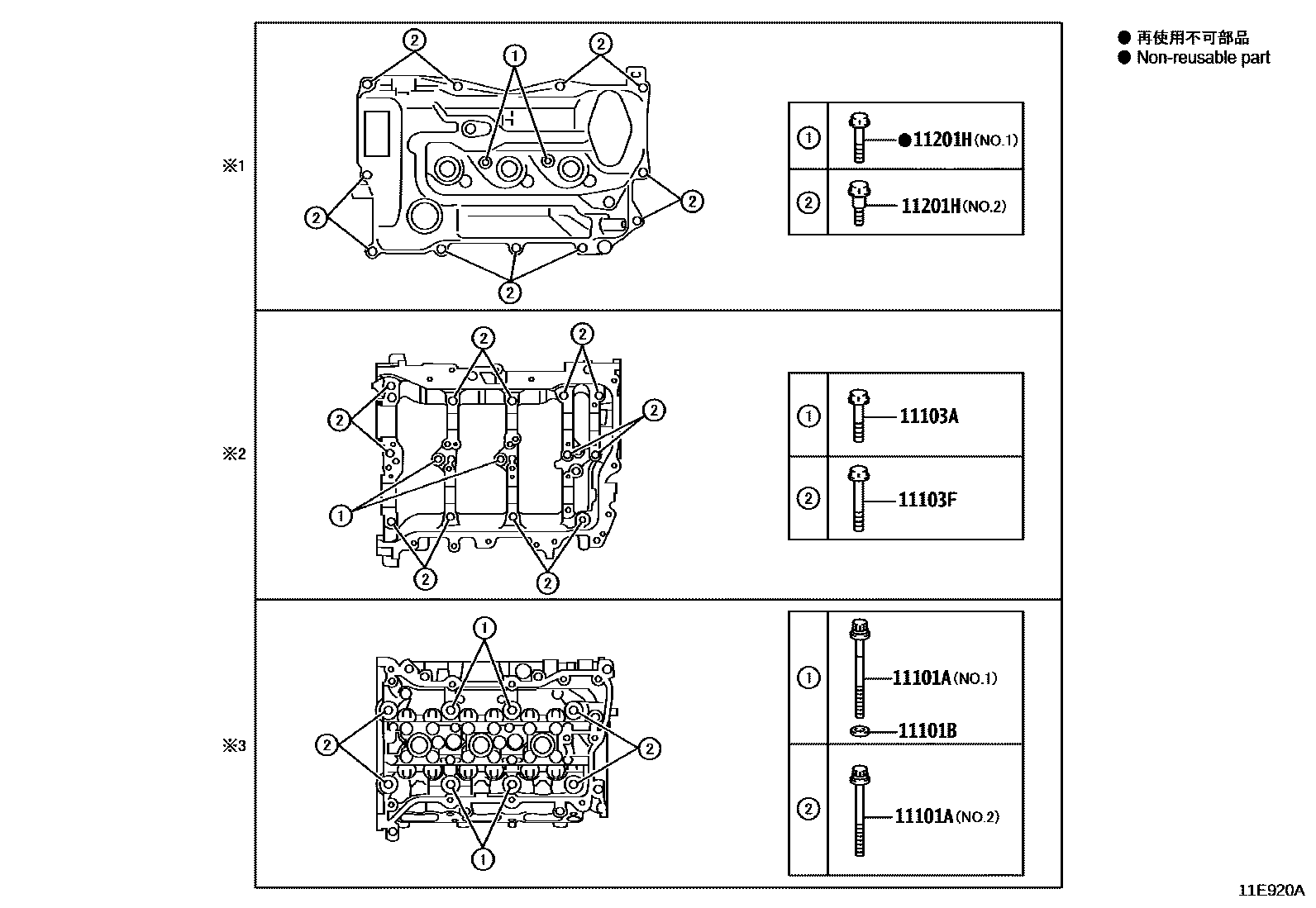

Toyota YARIS Cylinder Head EPC diagram — 11E920A
Cylinder Head — 11E920A (202002 – 999999)

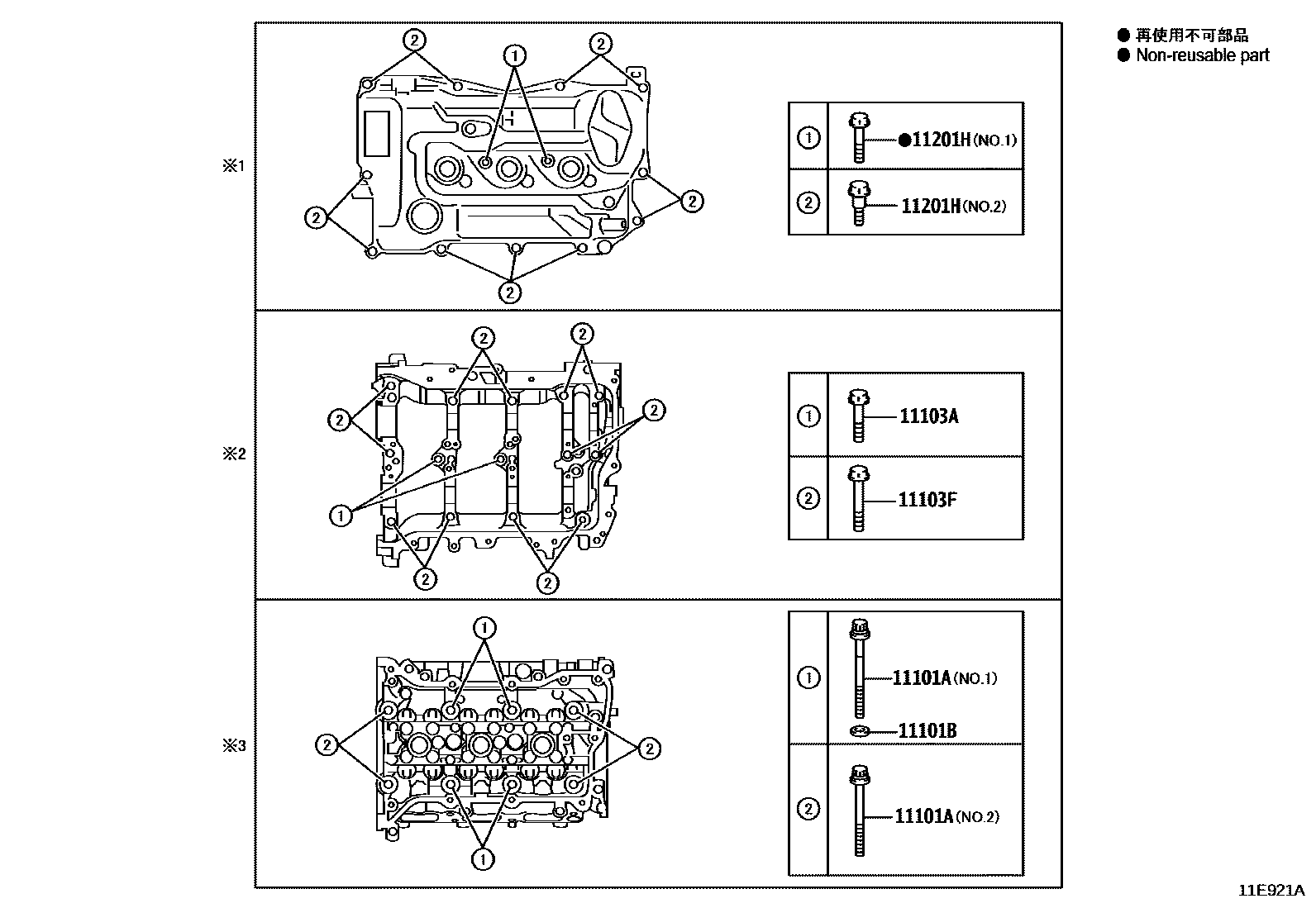

Toyota YARIS Cylinder Head EPC diagram — 11E921A
Cylinder Head — 11E921A (202002 – 999999)

PNC and OE references

PNCPart nameOE numbers
11101CYLINDER HEAD SUB-ASSY11101-19535 · 11101-19536 · 11101-19545 · 11101-19546 · 11101-40050 · 11101-F9100 · 11101-F9101
11101ABOLT (FOR CYLINDER HEAD)90910-02186 · 90910-02202 · 90910-02205
11101BFlat Washer (for cylinder head assembly)90201-10136 · 90201-12079
11101ECam position sensor90919-W5003
11101JCamshaft timing oil control valve assembly15330-40031
11101ZToyota part90301-11038
11102ACamshaft position sensor90919-05096
11103Camshaft housing sub-assembly11103-15010 · 11103-15020 · 11103-15021
11103ABolts (for camshaft housing assembly)91551-G0840
11103FBolts (for camshaft housing assembly)91551-G0865
11115GASKET, CYLINDER HEAD11115-15100 · 11115-40080
11115APIN, RING90253-12002
11117BNo. 2 headed tapered thread plug90341-14013
11117EPLUG, STRAIGHT SCREW W/HEAD, NO.190341-14015 · 90341-C0012
11117FNo. 2 headed straight thread plug90341-20012
11117JGasket (for cylinder head thread plug)90430-14009
11122BUSH, INTAKE VALVE GUIDE11122-21010 · 11122-31090 · 11123-21010 · 11123-31090
11126BUSH, EXHAUST VALVE GUIDE11122-21010 · 11122-31041 · 11122-47010 · 11123-21010 · 11123-31041 · 11123-47010
11131intake valve seat11131-40030 · 11132-40030
11135Exhaust valve seat11135-24020 · 11135-40041 · 11135-F2030 · 11136-40041
11151ARing pin (for securing camshaft bearing cap)90253-11005
11151HBolts (for mounting camshaft bearing cap to camshaft housing)90119-07009
11155BPIN, RING90253-13005
11159ABOLT (FOR CYLINDER HEAD TO CAMSHAFT BEARING CAP)91551-80840
11159CBOLT (FOR CYLINDER HEAD TO CAMSHAFT BEARING CAP)90109-06080
11159HCamshaft bearing cover oil hole gasket11159-31040
11193spark plug bushing gasket11193-37030
11201CYLINDER HEAD COVER SUB-ASSY11201-15030 · 11201-15040 · 11210-40160
11201HBolts (for cylinder head cover)90105-06359 · 90109-06384
11213GASKET, CYLINDER HEAD COVER11213-15100 · 11213-40051
11214No. 2 cylinder head cover gasket11213-31080
11448ACylinder head oil orifice11448-23010
11452DToyota part11452-24020
11452EToyota part96741-19010
12108OIL FILLER CAP SUB-ASSY12180-38010
12108AGASKET (FOR OIL FILLER CAP)90430-35001
12180EToyota part12180-38010
12204CToyota part12204-25010
12281AEngine No. 1 hanger12281-40032
12282DENGINE HANGER, NO.212282-25010 · 12282-40010
15301BEngine oil level scoring assembly15301-15060 · 15301-15070
15301CO-ring (for engine oil level gauge)96741-19005
15330AO-ring (for camshaft timing oil control valve)90099-14137
15678AOil control valve filter15678-21010 · 15678-46020
