Toyota YARIS 前桥控制臂和转向节 — Figure 4802

Toyota YARIS EPC diagram 4802, 前桥控制臂和转向节, with 1 images and 12 PNC and OE references.

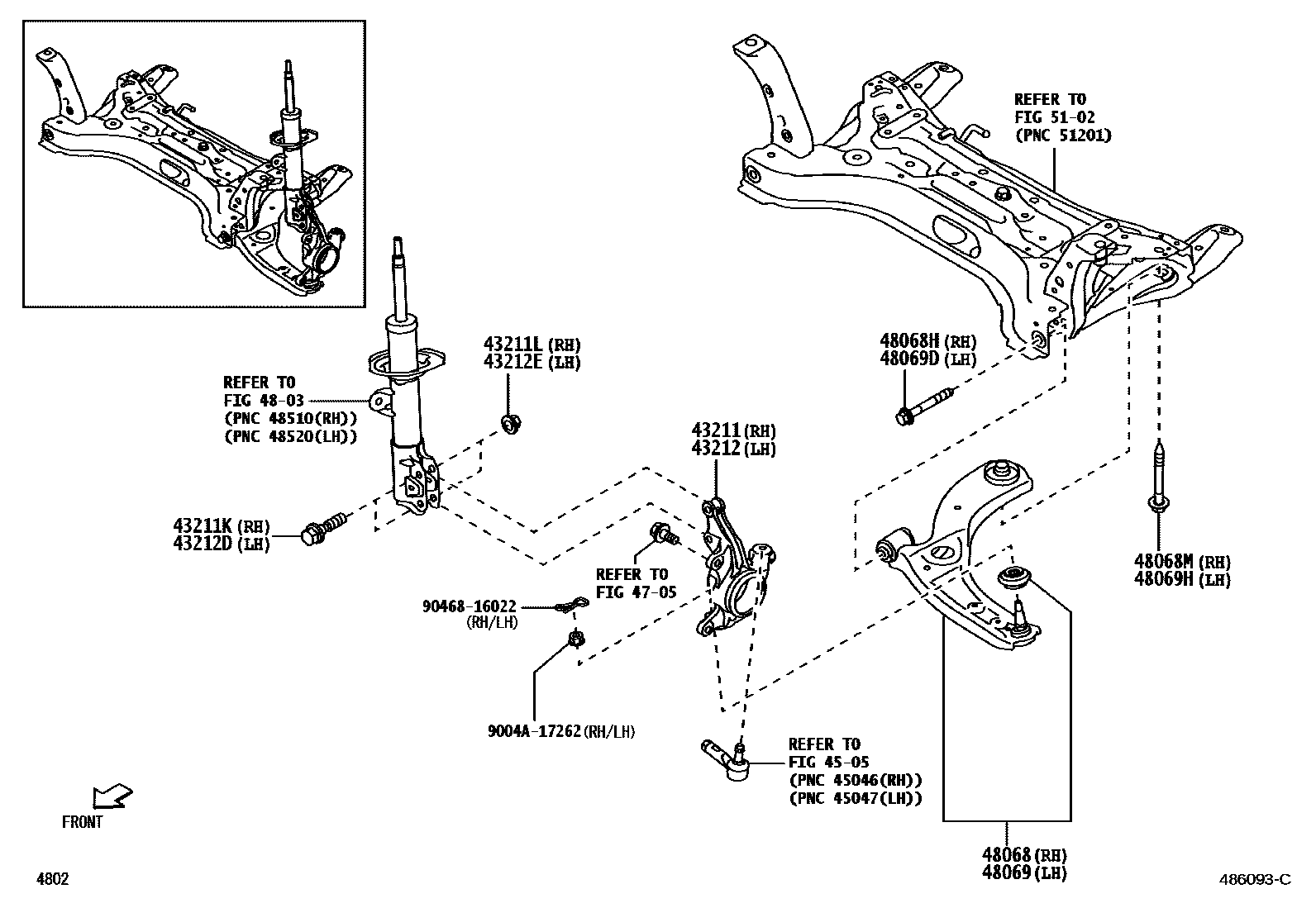

Toyota YARIS 前桥控制臂和转向节 EPC diagram — 486093C
前桥控制臂和转向节 — 486093C (202510 – 999999)

PNC and OE references

PNCPart nameOE numbers
43211Right steering knuckle43211-BZ550
43211KBolt (for right steering knuckle)90041-01722
43211LNut (for right steering knuckle)90041-70393
43212left steering knuckle43212-BZ550
43212DBolt (for left steering knuckle)90041-01722
43212ENut (for left steering knuckle)90041-70393
48068Right front suspension No. 1 lower arm sub-assembly48068-BZ510
48068HBolt (for right front suspension No. 1 lower arm)90041-05441
48068MBolt (for right front suspension No. 2 lower arm)90041-05475
48069Left front suspension No. 1 lower arm sub-assembly48069-BZ510
48069DBolt (for left front suspension No. 1 lower arm)90041-05441
48069HBolt (for left front suspension No. 2 lower arm)90041-05475
