Toyota YARIS 变矩器、前油泵(CVT) — Figure 3402

Toyota YARIS EPC diagram 3402, 变矩器、前油泵(CVT), with 1 images and 4 PNC and OE references.

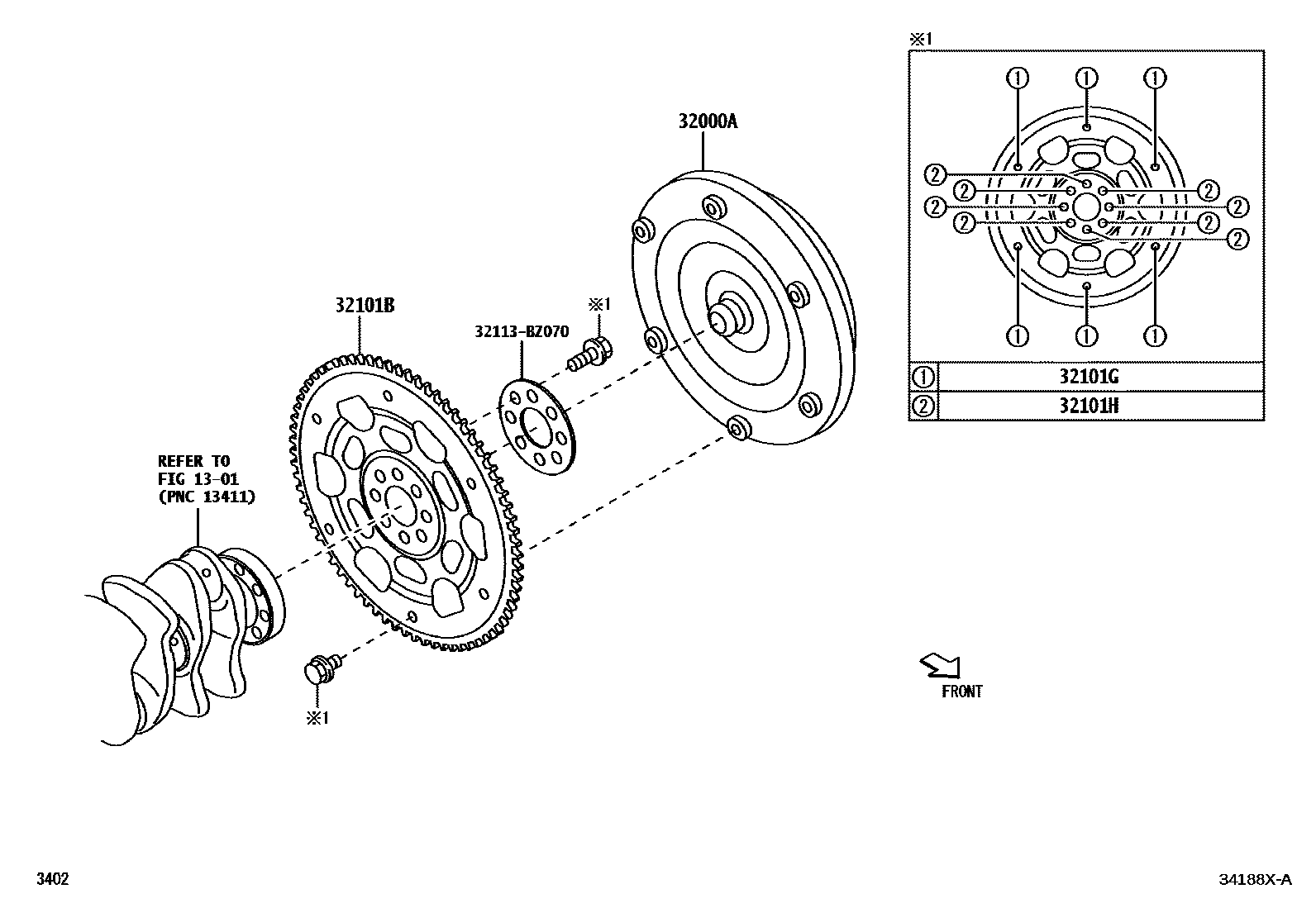

Toyota YARIS 变矩器、前油泵(CVT) EPC diagram — 34188XA
变矩器、前油泵(CVT) — 34188XA (202510 – 999999)

PNC and OE references

PNCPart nameOE numbers
32000ATorque converter assembly32000-B2230
32101BTransmission plate and ring gear sub-assembly32101-BZ100
32101GBolts (for securing transmission plate and torque converter)90041-05595 · 90041-05596
32101HHexagonal bolts (used to fix the transmission plate)9004A-10200
