Toyota YARIS vacuum tube — Figure 1708

Toyota YARIS EPC diagram 1708, vacuum tube, with 4 images and 5 PNC and OE references.

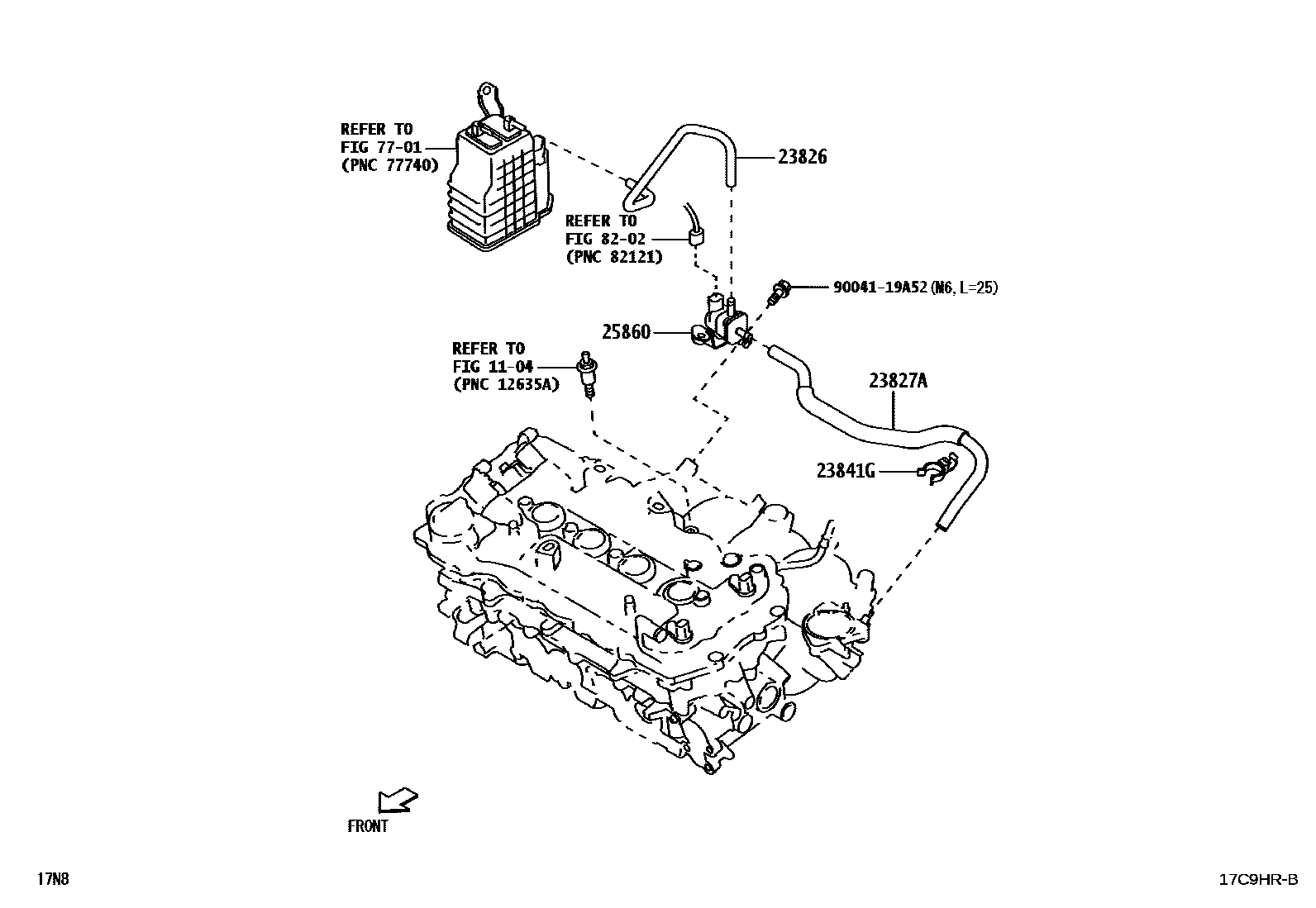

Toyota YARIS vacuum tube EPC diagram — 17C9HRB
vacuum tube — 17C9HRB (202511 – 999999)

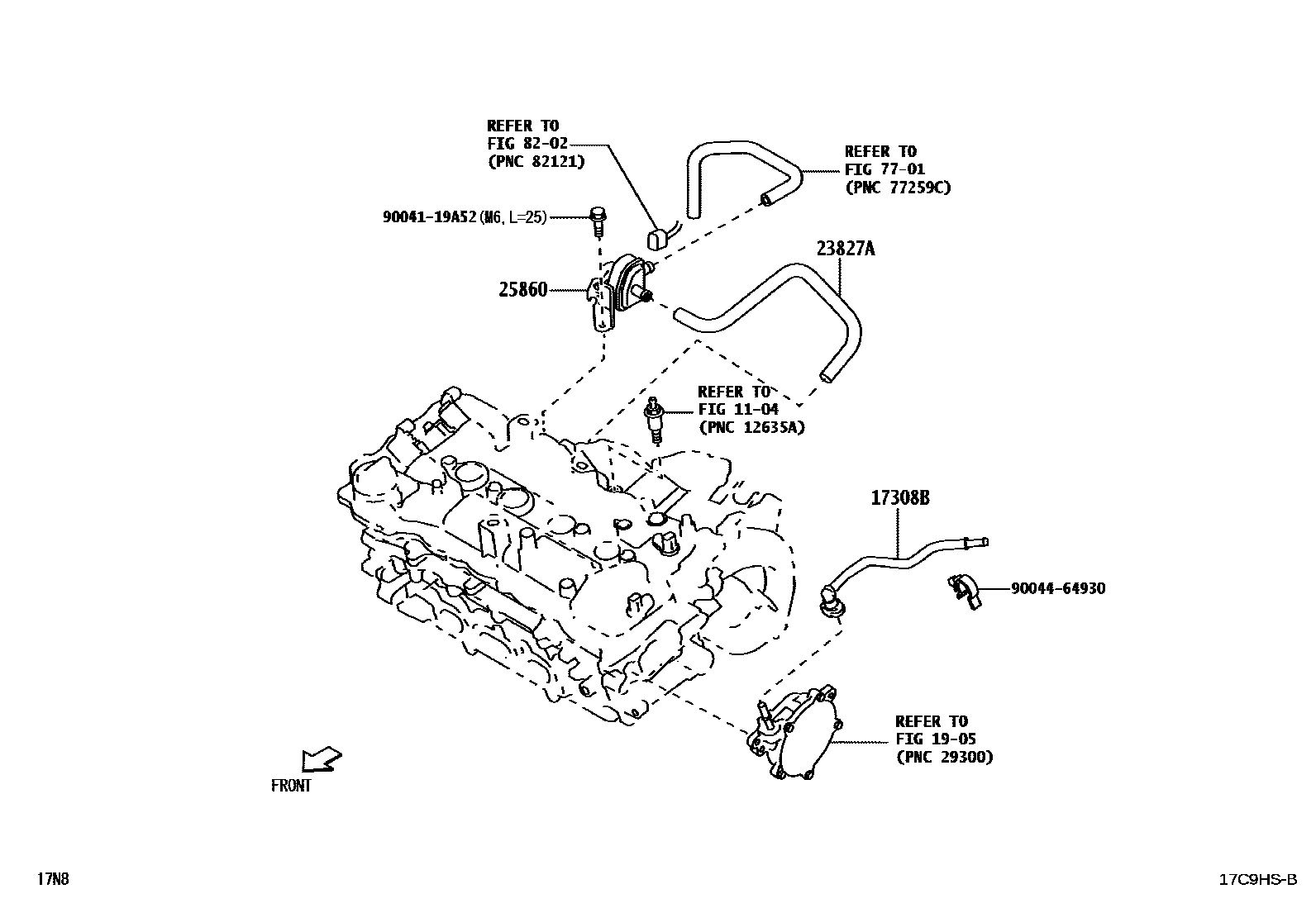

Toyota YARIS vacuum tube EPC diagram — 17C9HSB
vacuum tube — 17C9HSB (202510 – 999999)

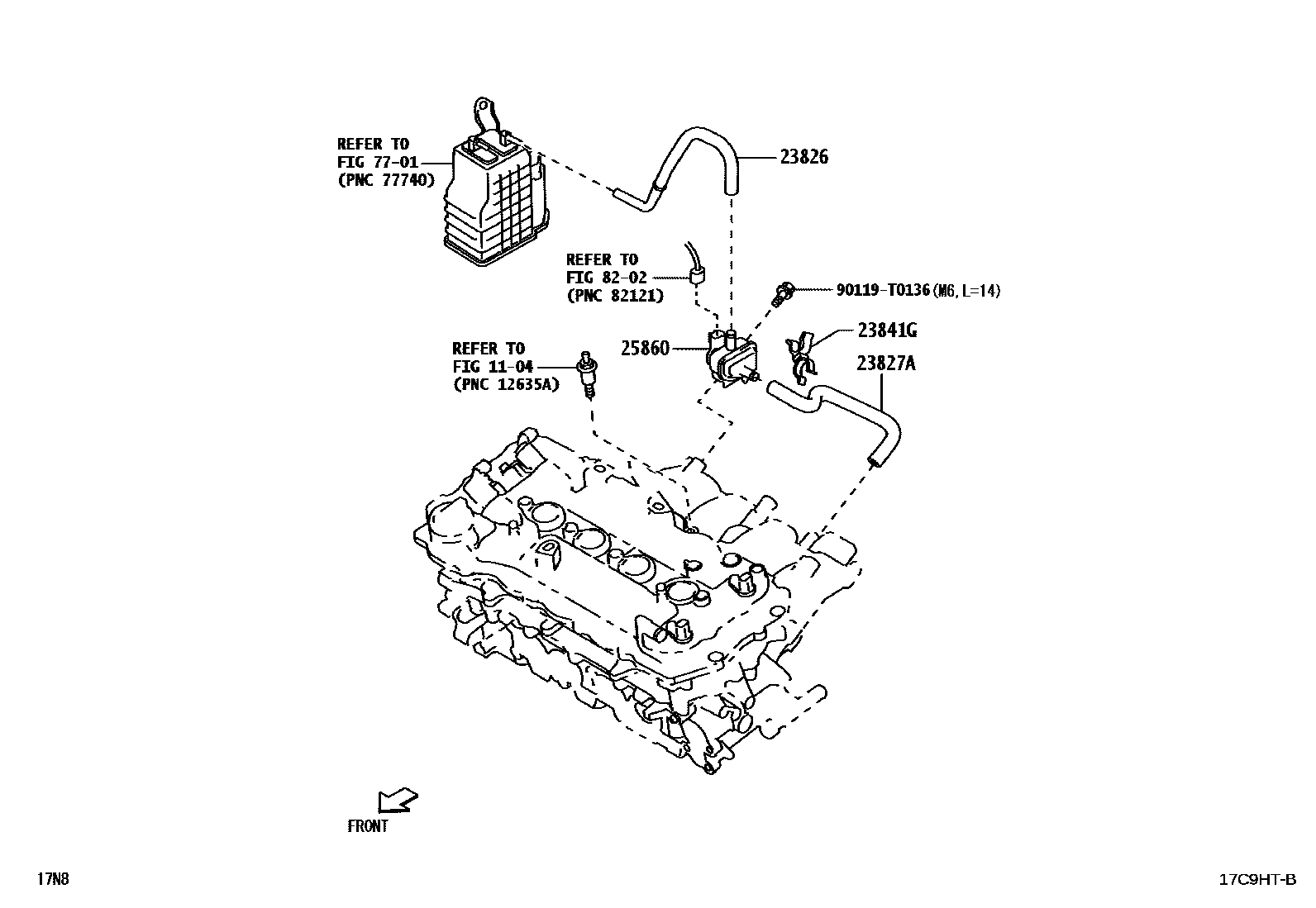

Toyota YARIS vacuum tube EPC diagram — 17C9HTB
vacuum tube — 17C9HTB (202510 – 999999)

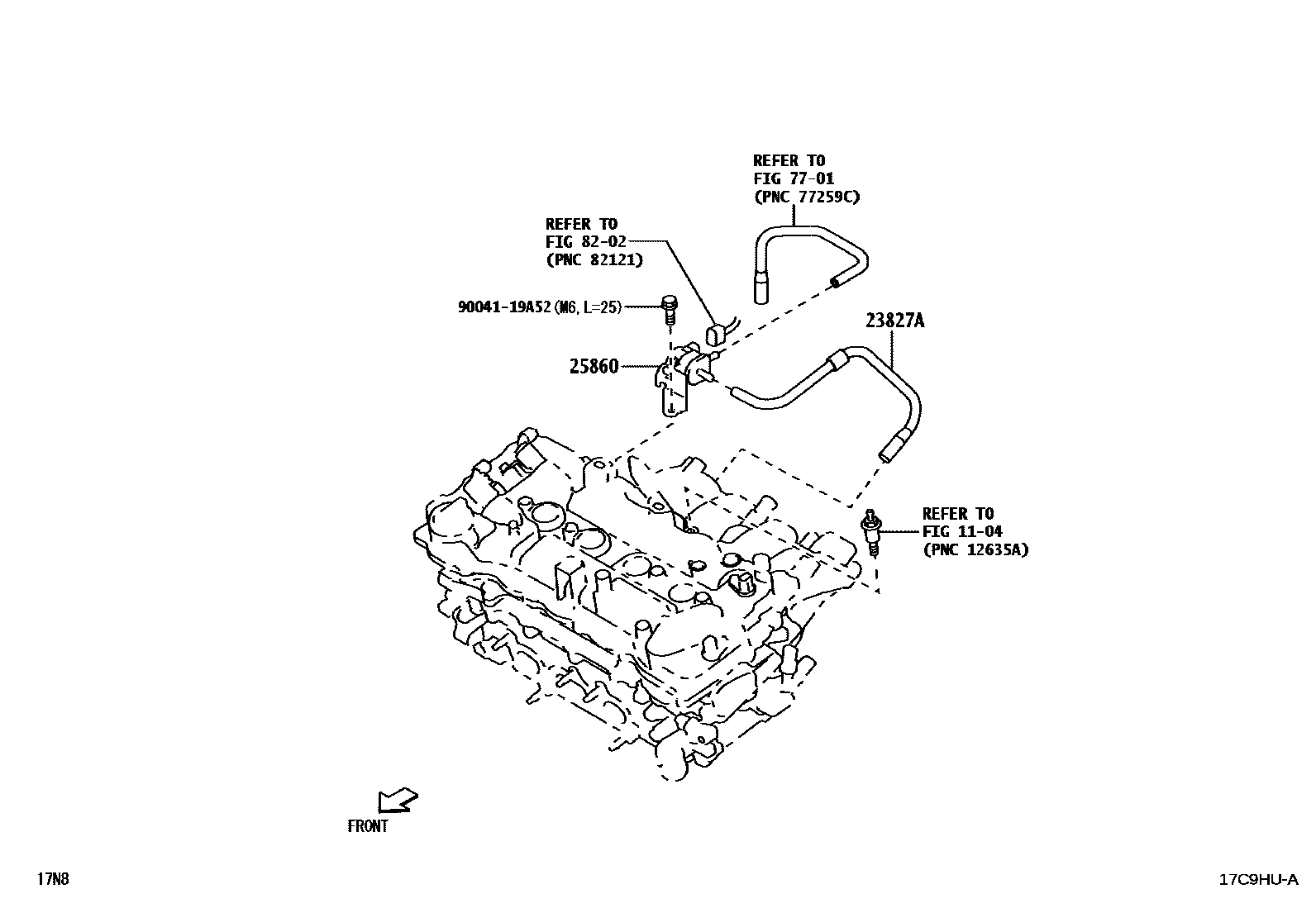

Toyota YARIS vacuum tube EPC diagram — 17C9HUA
vacuum tube — 17C9HUA (202510 – 999999)

PNC and OE references

PNCPart nameOE numbers
17308BVacuum hose sub-assembly17308-B0010
23826No. 1 fuel vapor supply hose77754-BZ440 · 77754-BZ520
23827ANo. 2 fuel vapor supply hose23827-BZ130 · 23827-BZ171 · 23827-BZ180 · 23827-BZ190
23841Gfuel hose clamp90044-64913 · 9004A-46363
25860No. 1 vacuum switch valve assembly25860-BZ050 · 25860-BZ070 · 25860-BZ080 · 25860-BZ090
