Toyota YARIS Crankshaft & Piston — Figure 1301

Toyota YARIS EPC diagram 1301, Crankshaft & Piston, with 4 images and 13 PNC and OE references.

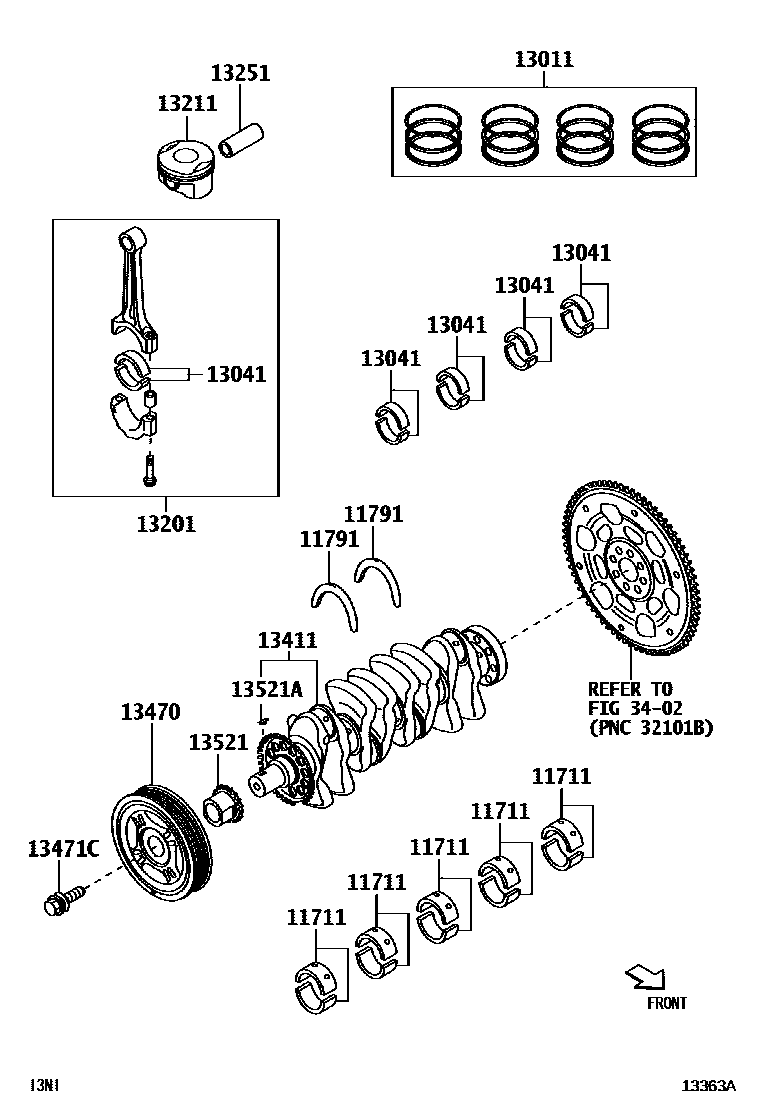

Toyota YARIS Crankshaft & Piston EPC diagram — 13363A
Crankshaft & Piston — 13363A (202511 – 999999)

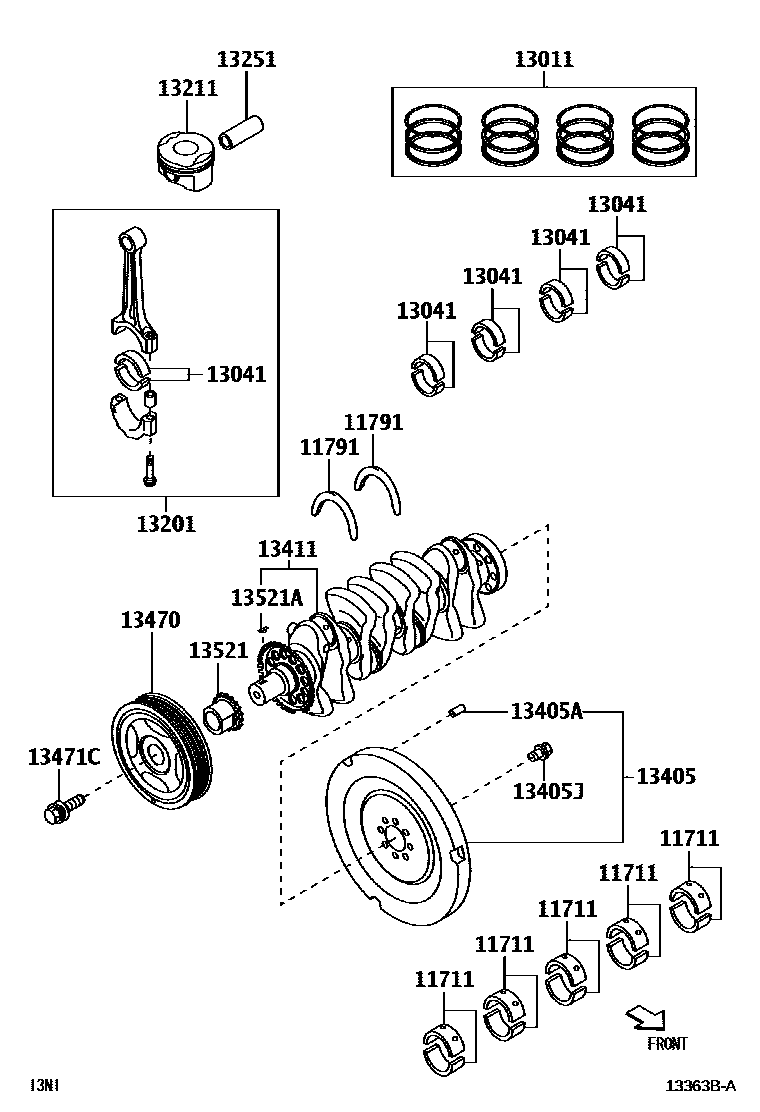

Toyota YARIS Crankshaft & Piston EPC diagram — 13363BA
Crankshaft & Piston — 13363BA (202510 – 999999)

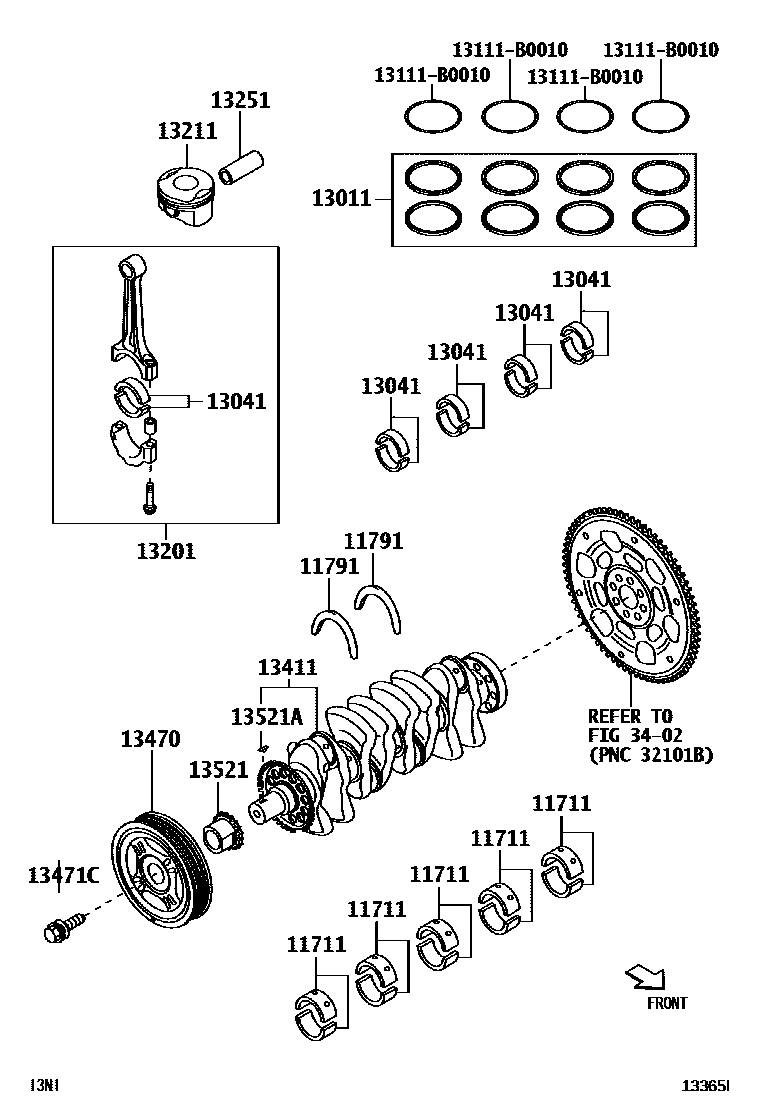

Toyota YARIS Crankshaft & Piston EPC diagram — 13365I
Crankshaft & Piston — 13365I (202510 – 999999)

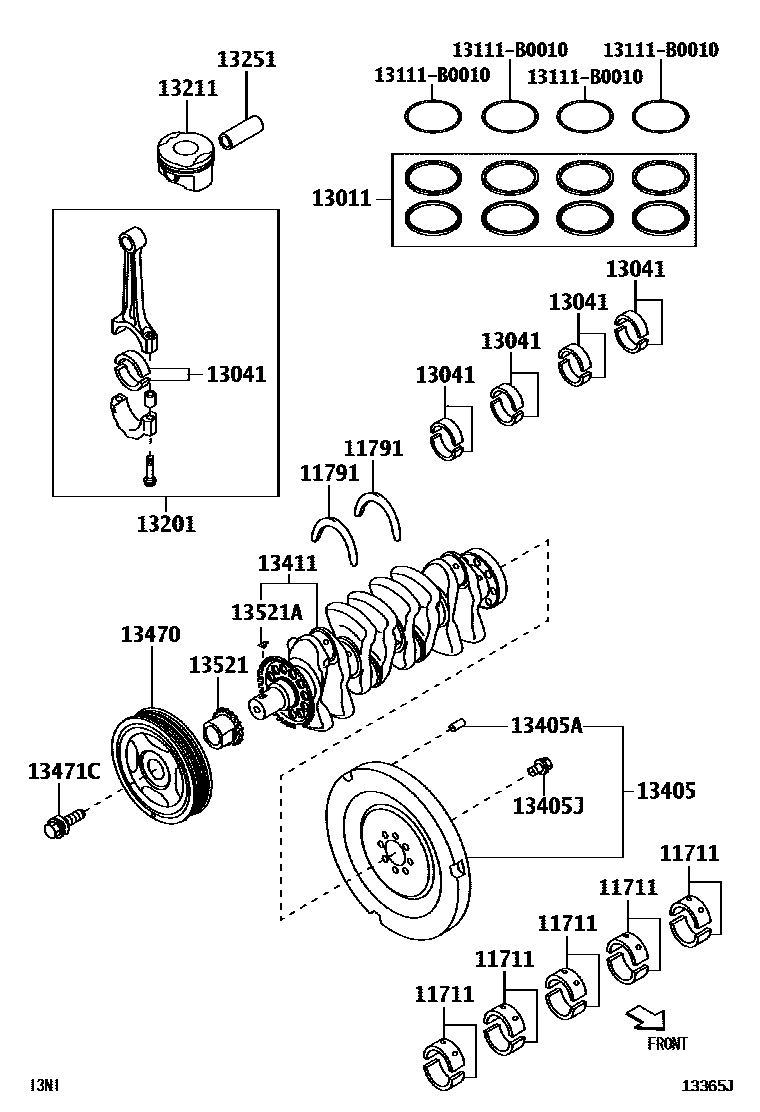

Toyota YARIS Crankshaft & Piston EPC diagram — 13365J
Crankshaft & Piston — 13365J (202510 – 999999)

PNC and OE references

PNCPart nameOE numbers
11791Thrust washer on crankshaft11791-47031 · 11791-B0010
13011Piston ring assembly13011-0Y030 · 13011-BZ210 · 13011-BZ250
13201Connecting rod sub-assembly13201-09C50
13211piston13211-0Y061 · 13211-BZ330 · 13211-BZ340
13251Piston pin13251-0Y040
13405Flywheel sub-assembly13451-BZ220
13405ADirect sales (for flywheel)90250-08120
13405JBolt (for flywheel)90913-01029
13411crankshaft13401-0Y120
13470Crankshaft wheel assembly13470-0Y020 · 13470-BZ120
13471CBolt (for crankshaft pulley assembly)90119-T0444
13521Crankshaft timing gear or sprocket13521-0Y060
13521AKey (for crankshaft timing gear)90280-04001
