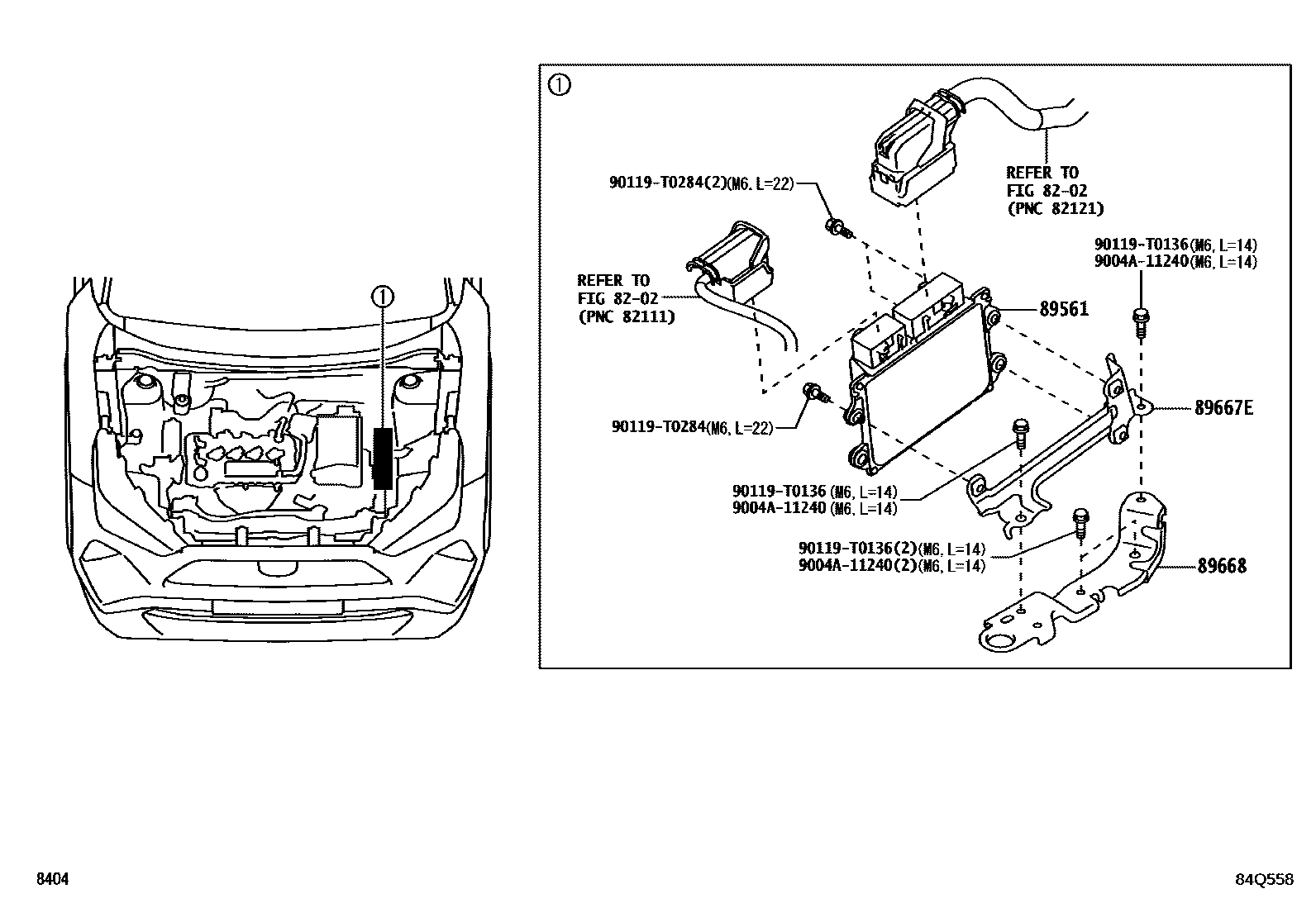

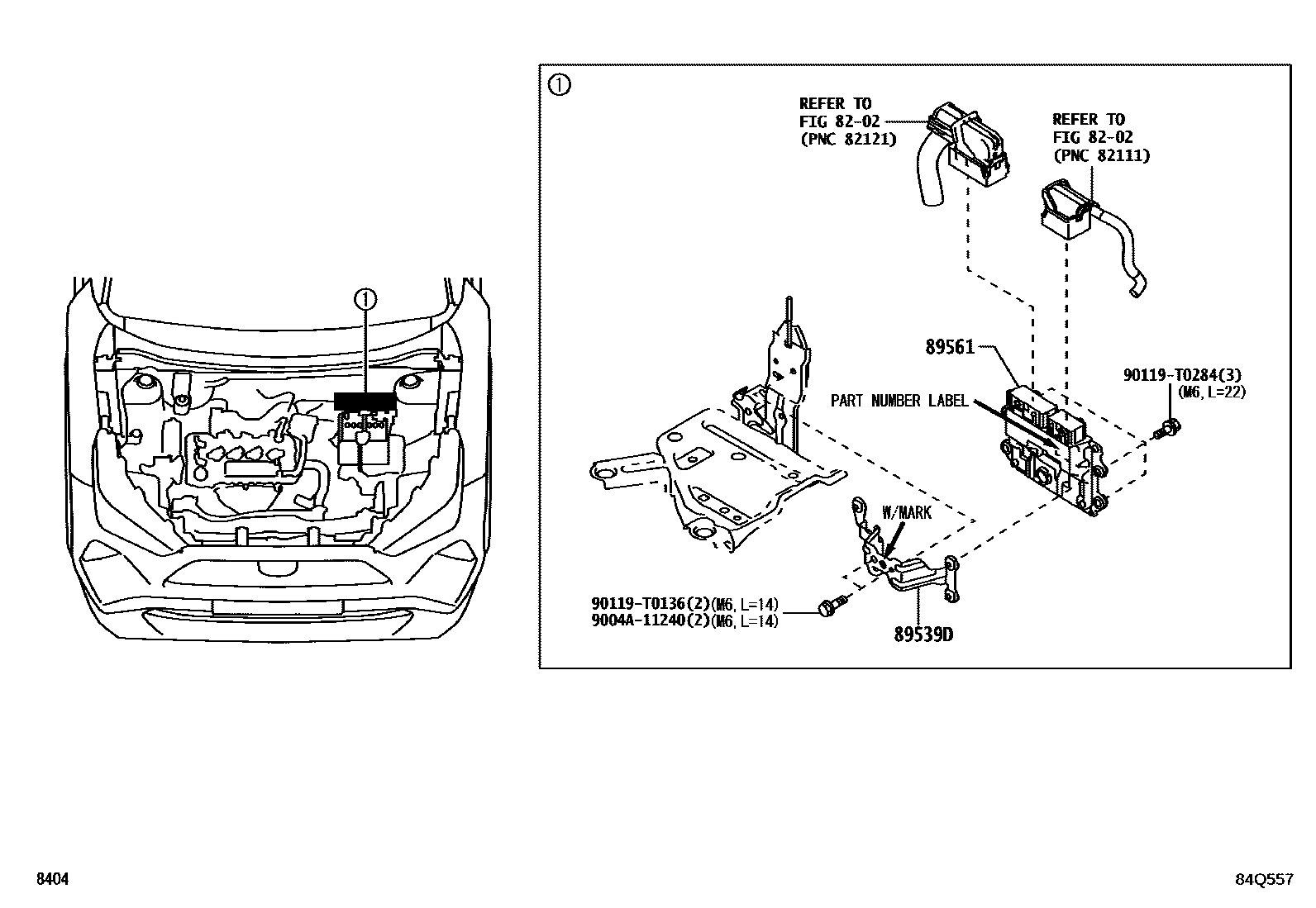

Toyota YARIS 电子燃油喷射系统 — Figure 8404
Toyota YARIS EPC diagram 8404, 电子燃油喷射系统, with 2 images and 4 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89539D | ECU bracket | 89539-BZ510 |
| 89561 | Fuel injection ECU | 895E0-BZ340 · 895E0-BZ350 · 895E0-BZ380 · 895E0-BZ400 · 895E0-BZ480 · 895E0-BZ550 · 895E0-BZ870 · 895E0-BZA00 · 895E0-BZA10 · 895E0-BZA30 · 895E0-BZA40 · 895E0-BZA50 · 895E0-BZA60 · 895E0-BZB10 · 895E0-BZB30 · 895E0-BZB40 · 895E0-BZB41 · 895E0-BZB50 · 895E0-BZB51 · 895E0-BZB60 · 895E0-BZC20 · 895E0-BZE20 · 895E0-BZK10 · 895E0-BZU40 |
| 89667E | No. 1 engine control ECU bracket | 89667-BZ090 |
| 89668 | No. 2 engine control ECU bracket | 89668-BZ140 |
