Toyota YARIS 线束和卡夹 — Figure 8202
Toyota YARIS EPC diagram 8202, 线束和卡夹, with 11 images and 46 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

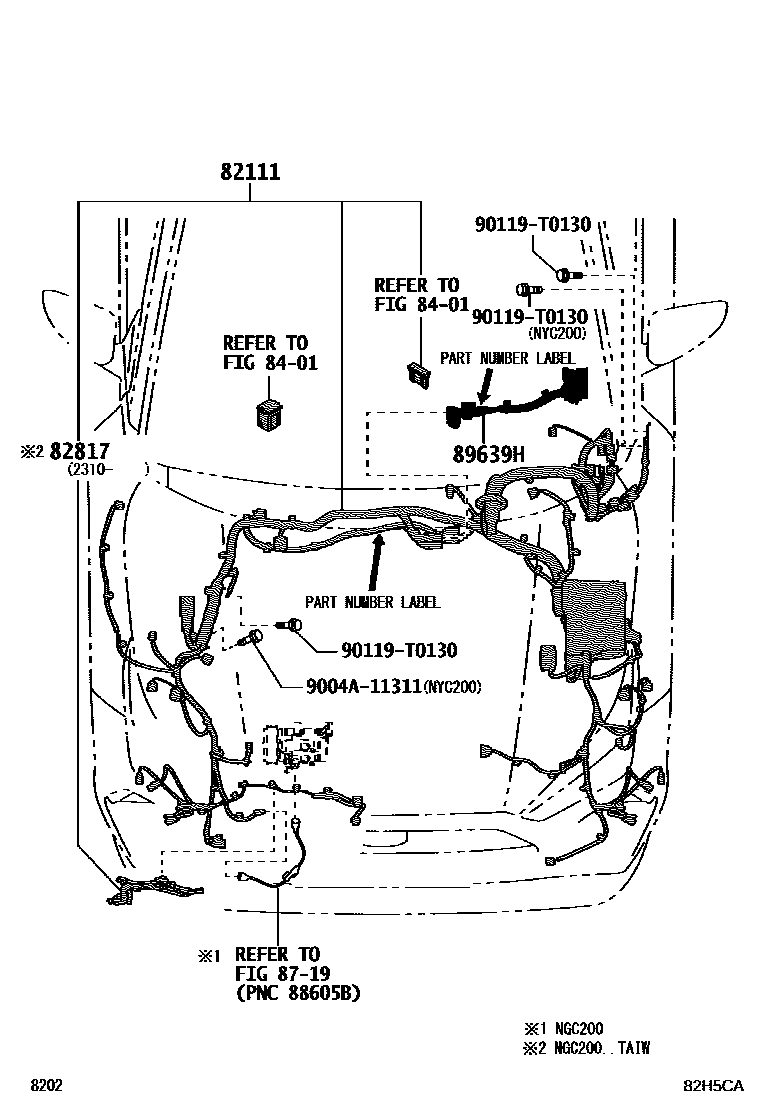

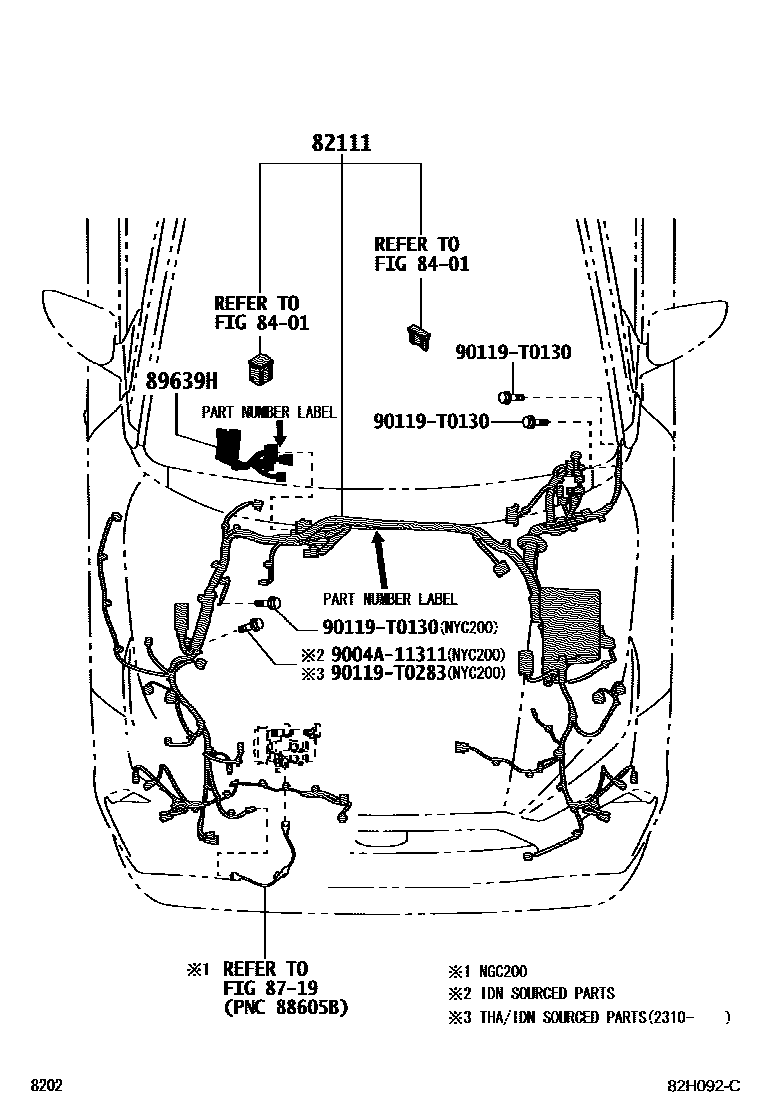

| 82111 | Engine room main wiring harness | 82111-BYB00 · 82111-BYC30 · 82111-BYG70 · 82111-BYJ00 · 82111-BYJ20 · 82111-BYJ40 · 82111-BYJ50 · 82111-BYJ70 · 82111-BYK90 · 82111-BYL00 · 82111-BYL30 · 82111-BYL40 · 82111-BYL50 · 82111-BYL70 · 82111-BYL80 · 82111-BYQ00 · 82111-BYQ10 · 82111-BYQ20 · 82111-BYQ30 · 82111-BYQ40 · 82111-BYT70 |

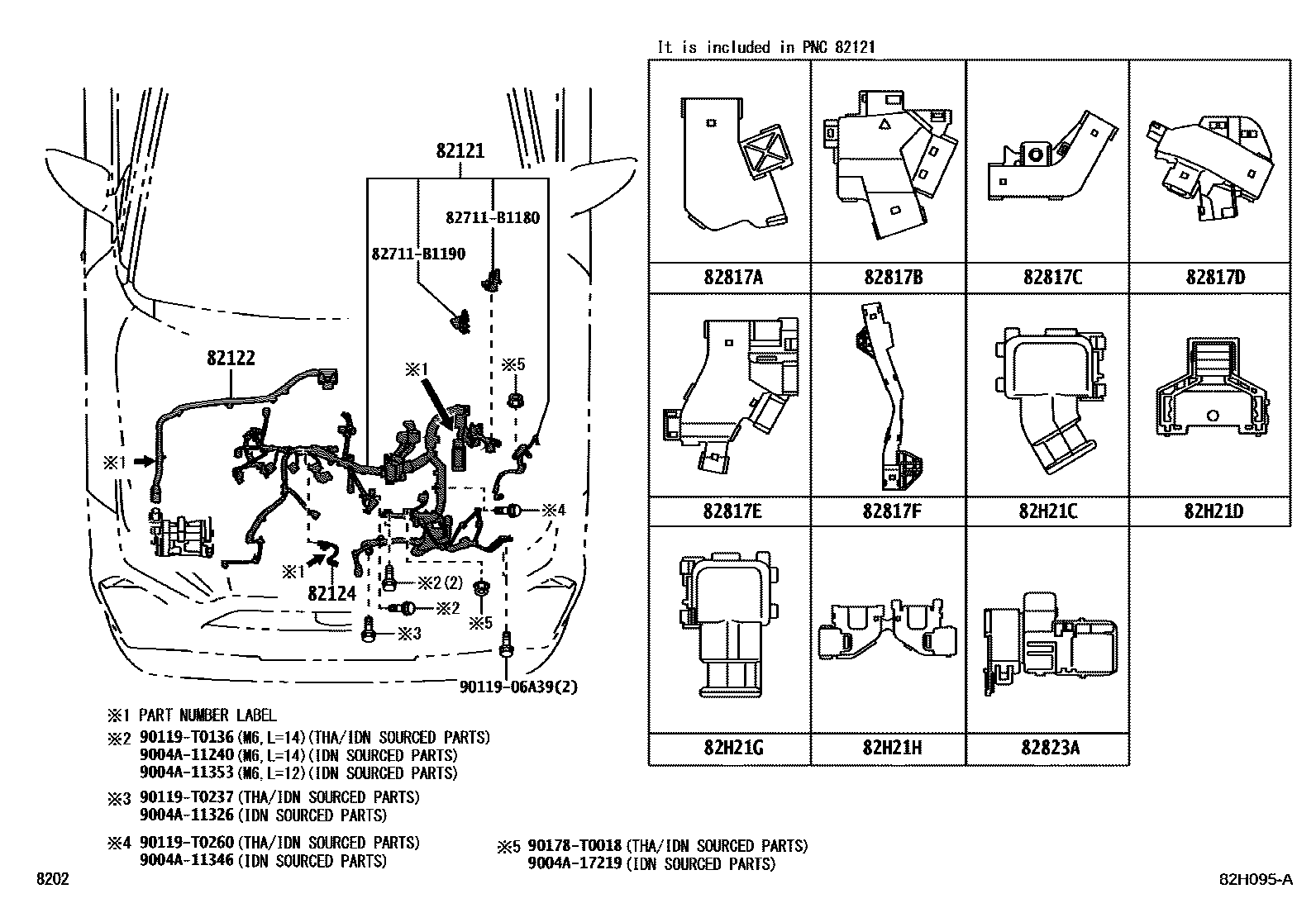

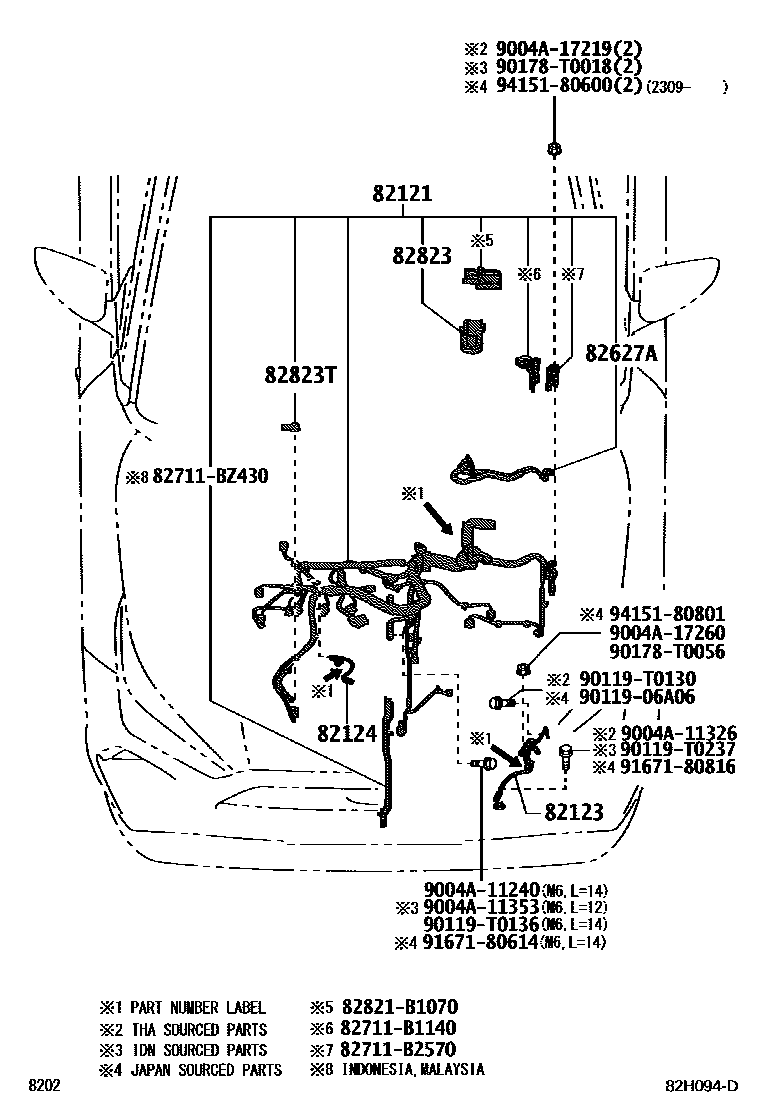

| 82121 | Engine wiring harness | 82121-BZQ10 · 82121-BZQ30 · 82121-BZQ40 · 82121-BZS60 · 82121-BZS61 |
| 82122 | Engine No. 2 wiring harness | 82122-BZ370 |
| 82123 | Engine No. 3 wiring harness | 82123-BZ320 · 82123-BZ330 |
| 82124 | Engine No. 4 wiring harness | 82124-BZ020 |

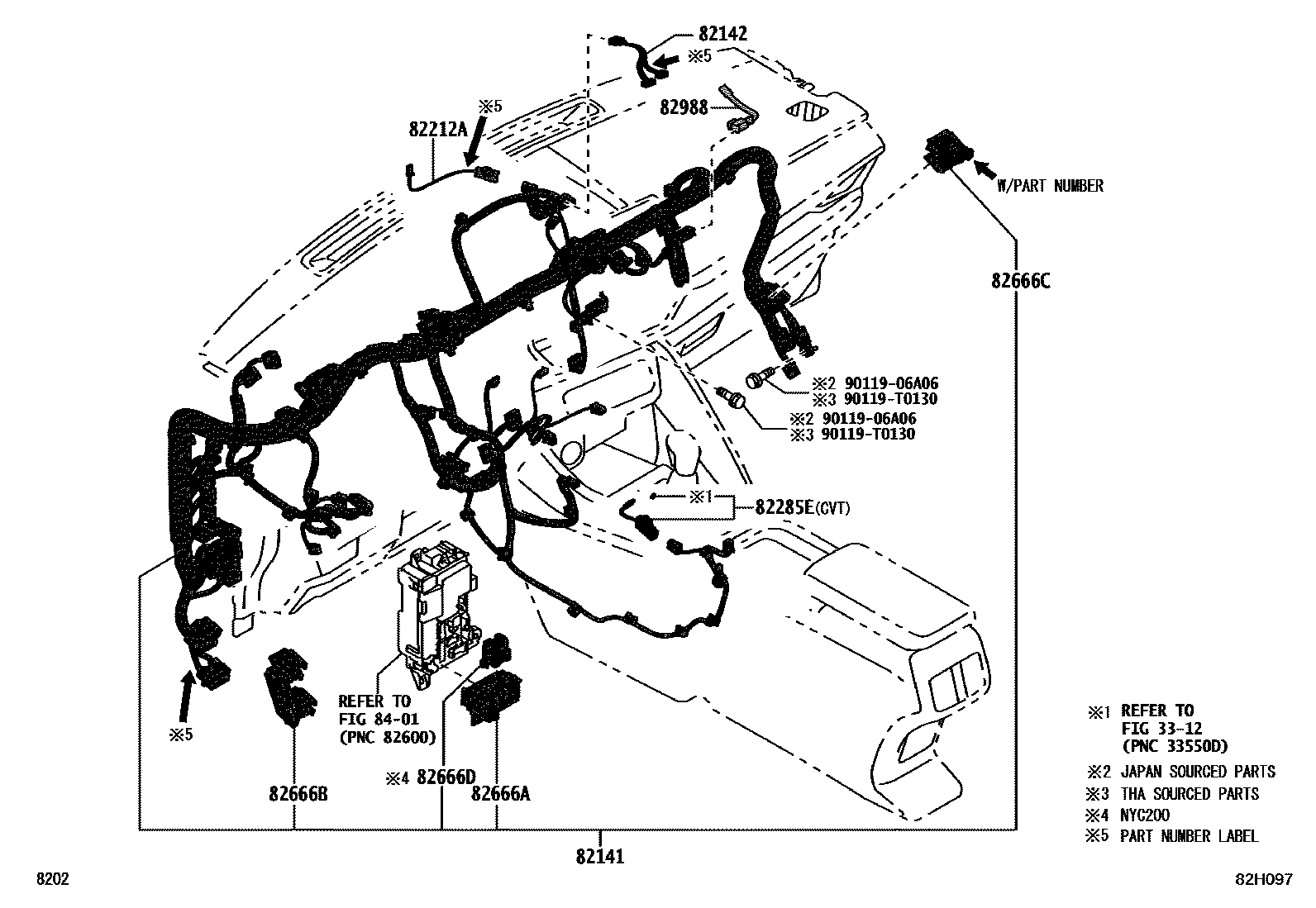

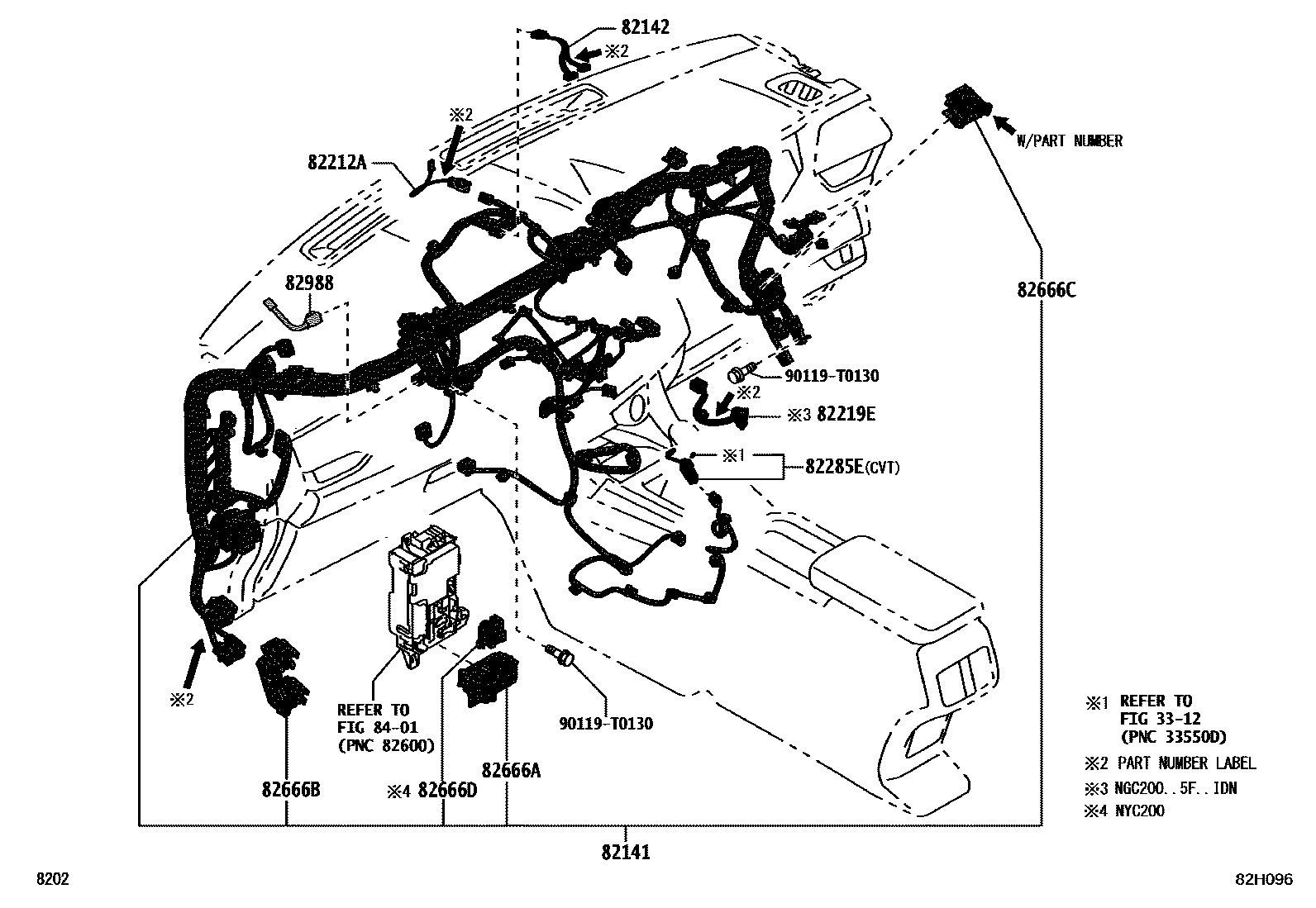

| 82141 | Dashboard wiring harness | 82141-BX800 · 82141-BX810 · 82141-BX820 · 82141-BX830 · 82141-BX850 · 82141-BX860 · 82141-BX880 · 82141-BX890 · 82141-BXA00 · 82141-BXJ60 · 82141-BXJ70 · 82141-BXL30 · 82141-BXL40 · 82141-BXL50 · 82141-BXL60 · 82141-BXY20 · 82141-BXY50 · 82141-BXY70 · 82141-BXY80 · 82145-BZ130 · 82145-BZ160 · 82145-BZ170 · 82145-BZ670 · 82145-BZ680 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-BZ030 |

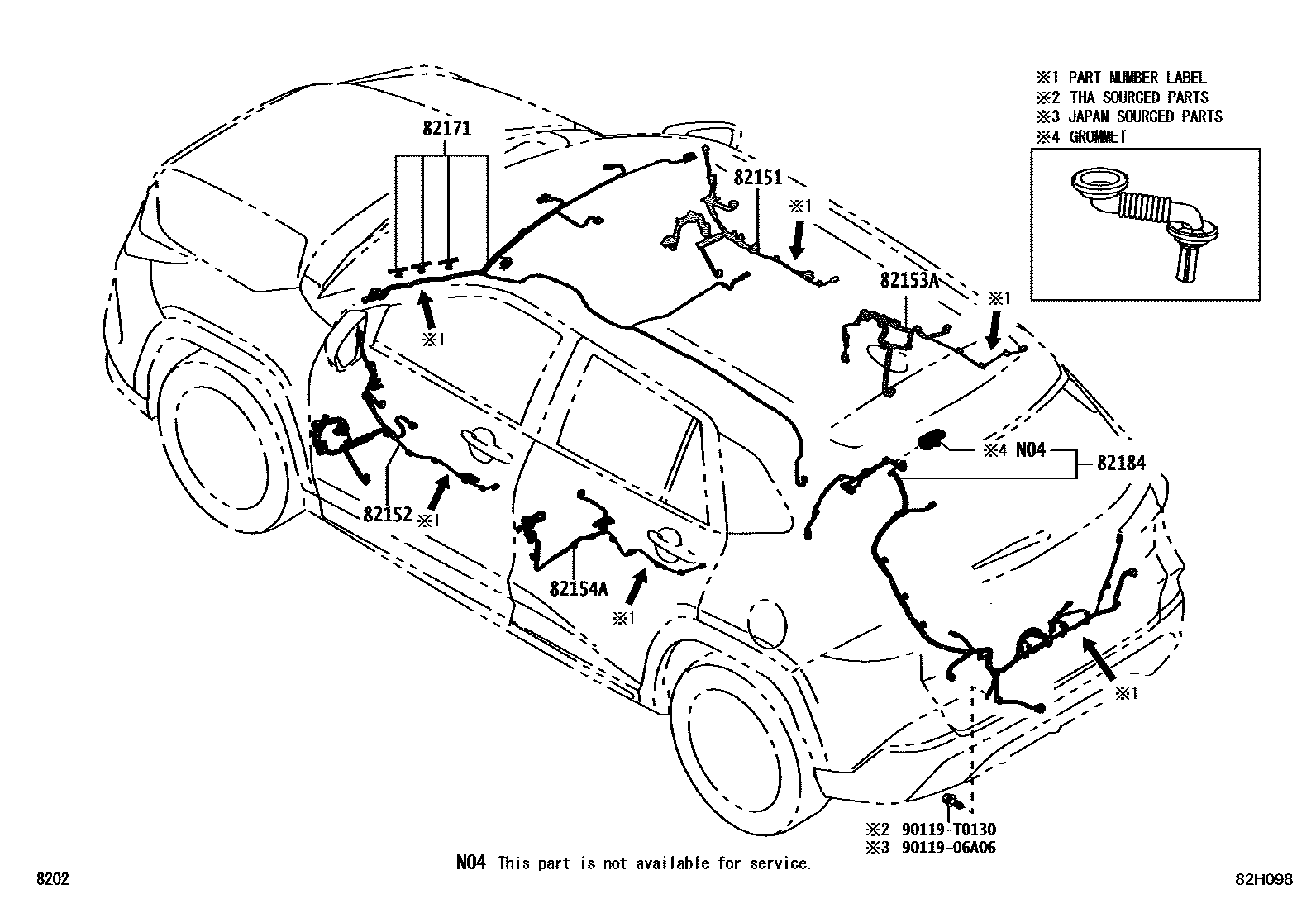

| 82151 | Right front door wiring harness | 82151-BZM80 · 82151-BZM90 · 82151-BZN10 · 82151-BZN20 · 82151-BZN30 · 82151-BZN40 · 82151-BZN50 · 82151-BZP40 · 82151-BZP90 · 82151-BZQ50 |
| 82152 | Left front door wiring harness | 82152-BZF10 · 82152-BZL80 · 82152-BZL90 · 82152-BZM00 · 82152-BZM10 · 82152-BZM20 · 82152-BZM30 · 82152-BZM50 · 82152-BZN20 · 82152-BZP20 |
| 82153A | Right rear door wiring harness | 82153-BZ640 |
| 82154A | Left rear door wiring harness | 82153-BZ640 |

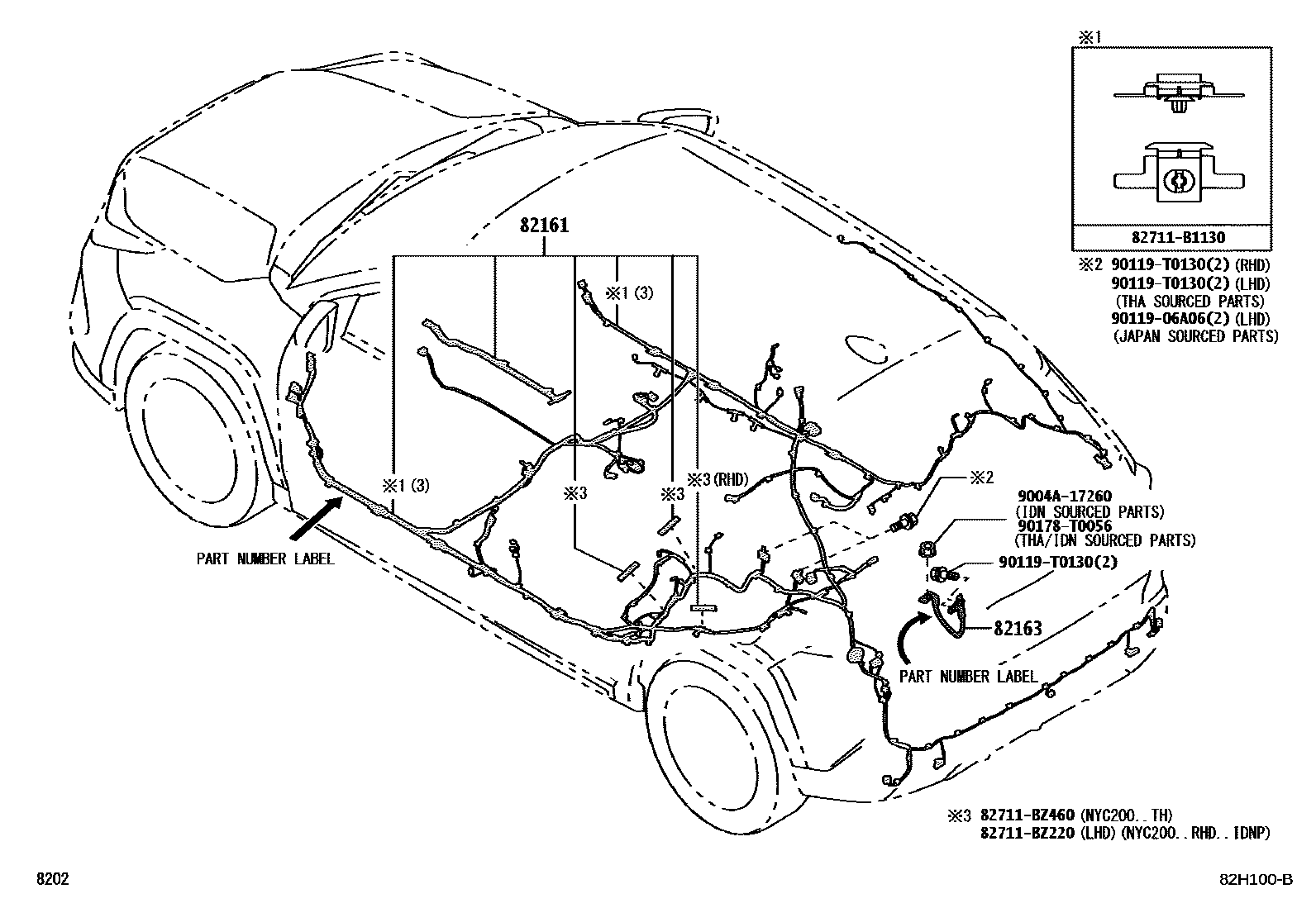

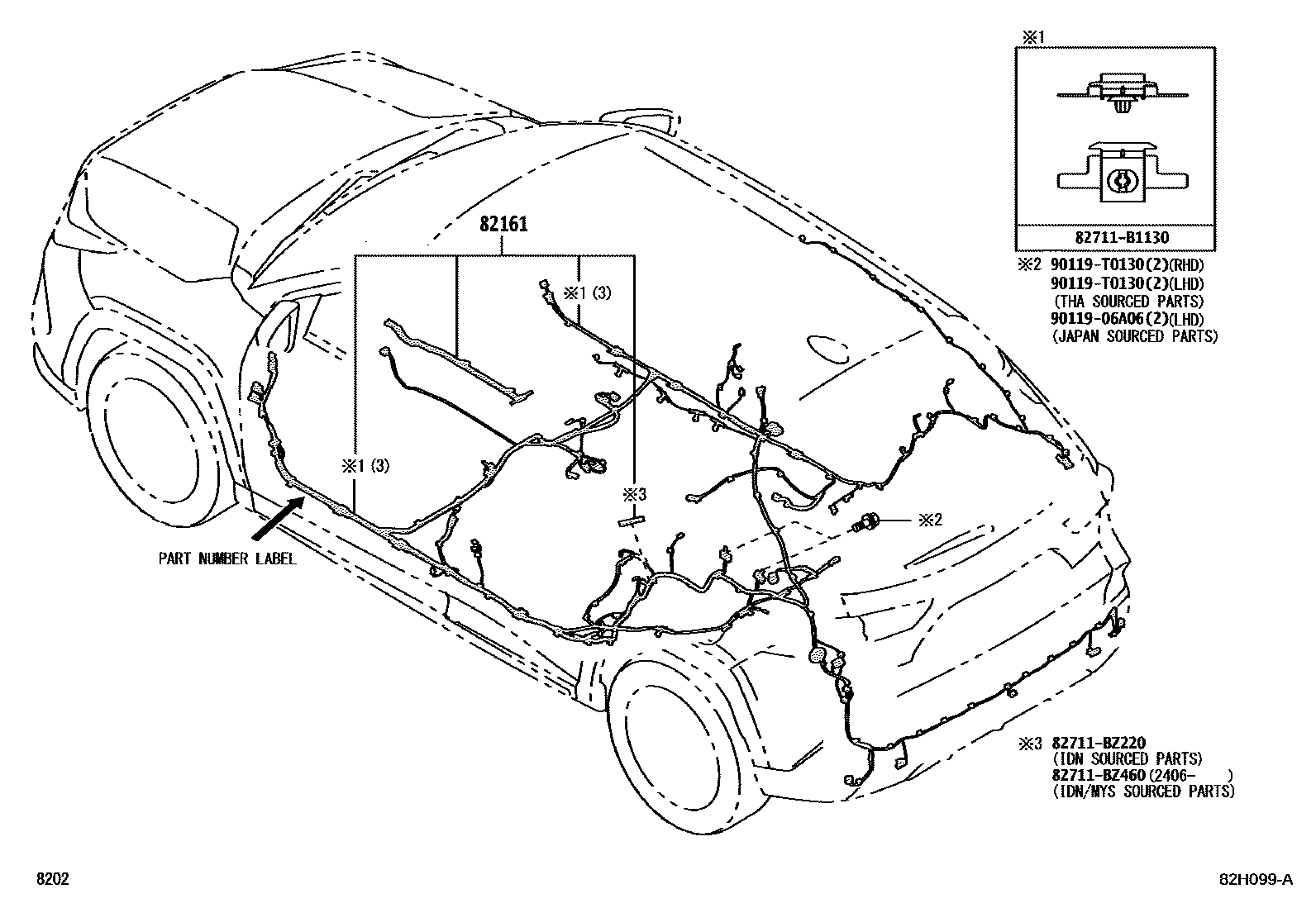

| 82161 | floor wiring harness | 82161-BYN20 · 82161-BYN30 · 82161-BYN50 · 82161-BYN70 · 82161-BYN80 · 82161-BYN90 · 82161-BYP00 · 82161-BYP10 · 82161-BYP50 · 82161-BYP51 · 82161-BYP60 · 82161-BYS60 · 82161-BYS90 · 82161-BYT00 · 82161-BYT10 · 82161-BYT20 · 82161-BYT21 · 82161-BYT30 · 82161-BYT40 · 82161-BYT41 · 82161-BYT50 · 82161-BYT51 · 82161-BYZ00 |
| 82163 | Floor wiring harness No. 3 | 82163-BZ020 |

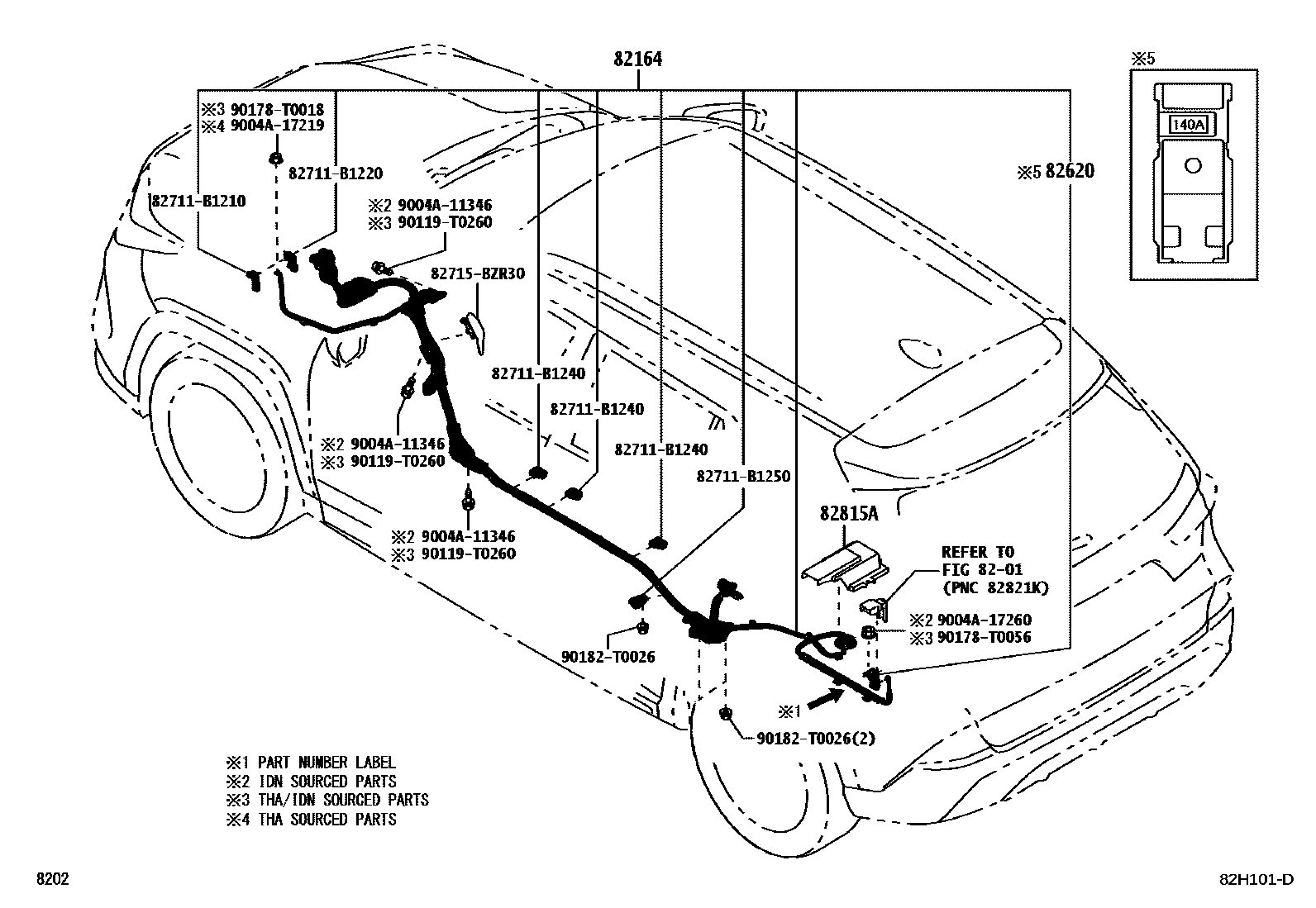

| 82164 | Frame wiring harness set | 82164-BZ030 |
| 82171 | Roof No. 1 wiring harness | 82171-BZA10 · 82171-BZG40 · 82171-BZG50 · 82171-BZG60 · 82171-BZG70 · 82171-BZG80 · 82171-BZL00 · 82171-BZL90 · 82171-BZN20 · 82171-BZQ20 · 82171-BZR20 |
| 82184 | Rear door No. 1 wiring harness | 82184-BZC20 · 82184-BZC30 · 82184-BZG50 · 82184-BZG80 · 82184-BZK20 |

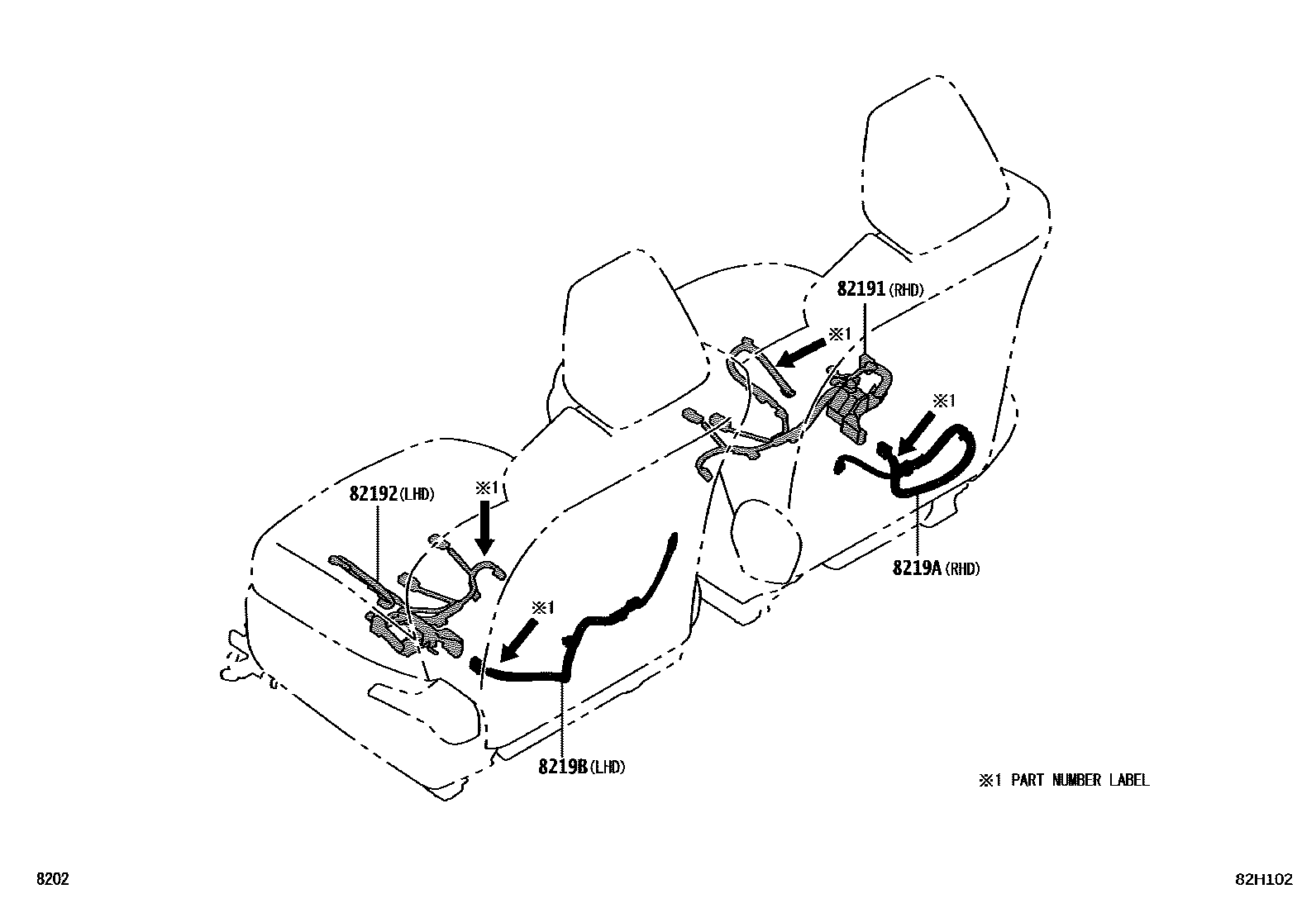

| 82191 | Front right seat wiring harness | 82191-BZ010 · 82191-BZ020 |
| 82192 | Front left seat wiring harness | 82192-BZ010 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-BZ010 · 8219A-BZ020 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-BZ010 |
| 82212A | Air conditioning wiring harness | 88605-BZ240 |
| 82219E | sensor harness | 82219-BZ360 |
| 82285E | lighting harness | 82285-BZ030 · 82285-BZ060 |
| 82620 | Fuse box assembly | 82620-47070 |
| 82627A | fusible wire harness | 82627-BZ180 |
| 82666A | Connector holder No. 2 | 82666-B1060 · 82666-BZ030 |
| 82666B | No. 3 connector holder | 82666-BZ040 |
| 82666C | No. 4 connector holder | 82666-B2250 · 82666-BZ050 |
| 82666D | No. 5 connector holder | 82666-BZ080 |
| 82815A | Wiring harness protector cover | 82815-BZ010 |
| 82817 | No. 1 wire harness protection device | 82817-BZ270 |
| 82817A | No. 2 wire harness protection device | 82817-BZ190 |
| 82817B | No. 3 wire harness protection device | 82817-BZ310 |
| 82817C | No. 4 wire harness protection device | 82817-BZ320 |
| 82817D | No. 5 wire harness protection device | 82817-BZ330 |
| 82817E | No. 6 wire harness protection device | 82817-BZ340 |
| 82817F | No. 7 wire harness protection device | 82817-BZ350 |
| 82823 | No. 1 terminal cover | 82823-BZ070 |
| 82823A | Terminal cover No. 2 | 82823-K0010 |
| 82823T | Generator terminal cover | 82823-22060 |
| 82988 | Air bag repair line | 89171-B2070 · 89171-BZ040 |
| 82H21C | Connector cover | 82821-47680 |
| 82H21D | Connector cover | 82821-33490 |
| 82H21G | Connector cover | 82821-47690 |
| 82H21H | Connector cover | 82821-50500 |
| 89639H | CABLE COMMANDE FREIN | 89639-BZ020 · 89639-BZ030 |
