Toyota YARIS Floor stringers — Figure 5305

Toyota YARIS EPC diagram 5305, Floor stringers, with 1 images and 26 PNC and OE references.

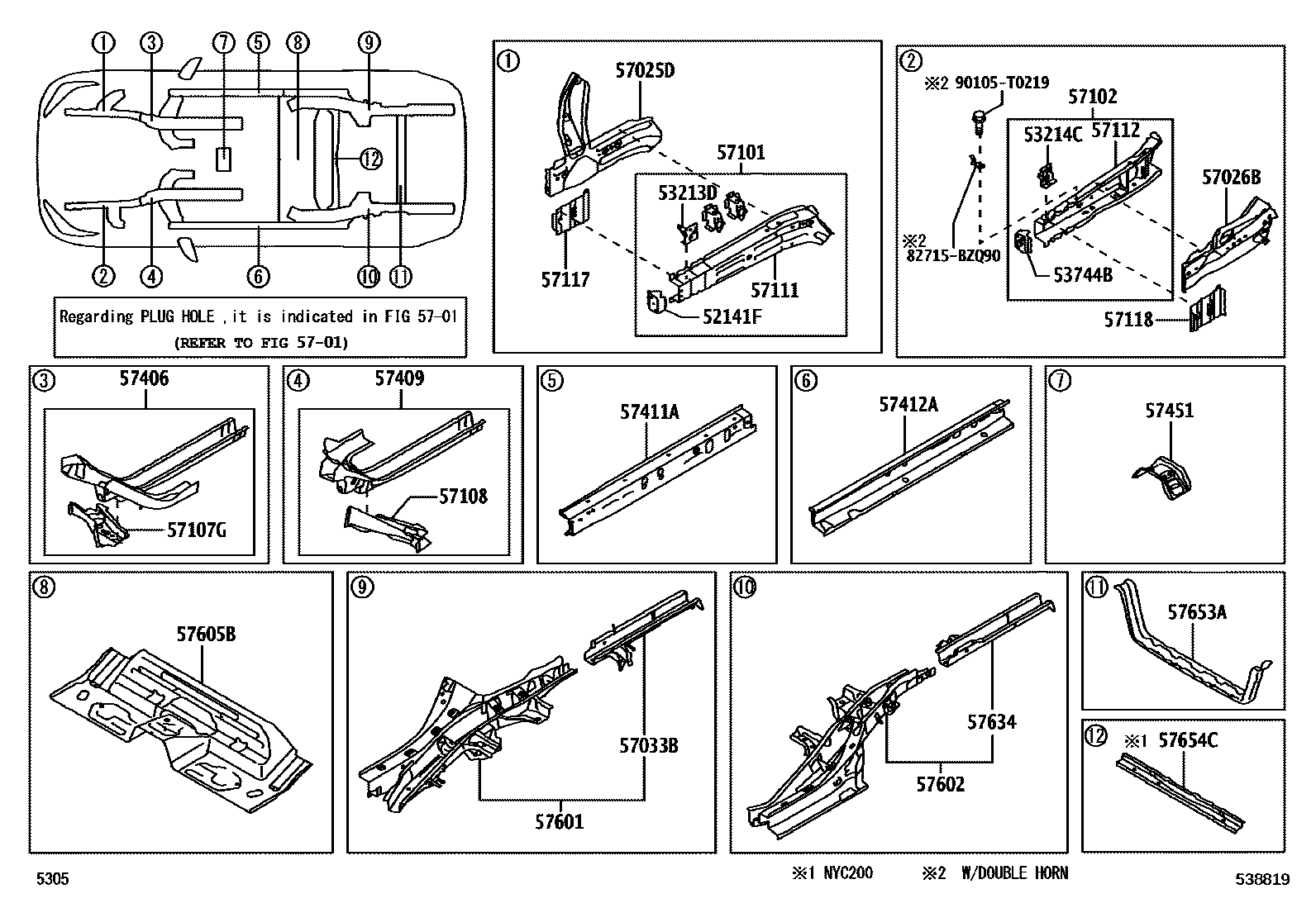

Toyota YARIS Floor stringers EPC diagram — 538819
Floor stringers — 538819 (202306 – 999999)

PNC and OE references

PNCPart nameOE numbers
52141FFront bumper right arm52141-BZ100
53213DRadiator upper right bracket53213-BZ130
53214CRadiator upper left bracket53214-BZ110
53744BLeft front fender fender front reinforcement53078-BZ140
57025DRight front outer longitudinal beam sub-assembly57025-BZ070 · 57025-BZ090
57026BLeft front outer longitudinal beam sub-assembly57026-BZ060 · 57026-BZ100 · 57026-BZ110
57033BRear floor No. 2 right mounting bracket sub-assembly57033-BZ110 · 57033-BZ120
57101Right front longitudinal beam sub-assembly57101-BZ690 · 57101-BZ810
57102Left front longitudinal beam sub-assembly57102-BZ770 · 57102-BZ890
57107GRight front suspension cross member rear mounting bracket sub-assembly57107-BZ130 · 57107-BZ140
57108Left support rod bracket sub-assembly57108-BZ130 · 57108-BZ140
57111Right front longitudinal beam57111-BZ290
57112Left front longitudinal beam57112-BZ310
57117Right front longitudinal beam front plate sub-assembly57117-BZ080 · 57117-BZ100
57118Left front longitudinal beam front plate sub-assembly57118-BZ080
57406Main floor right longitudinal beam sub-assembly57406-BZ370 · 57406-BZ390 · 57406-BZ510
57409Main floor left longitudinal beam sub-assembly57409-BZ360 · 57409-BZ380 · 57409-BZ510
57411AFloor right inner longitudinal beam57401-BZ410 · 57401-BZ560
57412AFloor left inner longitudinal beam57402-BZ420 · 57402-BZ550
57451front floor cross member57451-BZ230
57601Rear floor right longitudinal beam sub-assembly57601-BZ660 · 57601-BZ670 · 57601-BZ680 · 57601-BZ690
57602Rear floor left longitudinal beam sub-assembly57602-BZ630 · 57602-BZ640 · 57602-BZ650 · 57602-BZ660
57605BRear floor No. 1 cross member sub-assembly57605-BZ270 · 57605-BZ280
57634Rear floor left rear longitudinal beam extension57634-BZ120 · 57634-BZ130
57653ANo. 2 rear floor cross member57653-BZ320
57654CRear floor beam No. 357654-BZ090
