Toyota YARIS Rear Spring & Shock Absorber — Figure 4804

Toyota YARIS EPC diagram 4804, Rear Spring & Shock Absorber, with 1 images and 23 PNC and OE references.

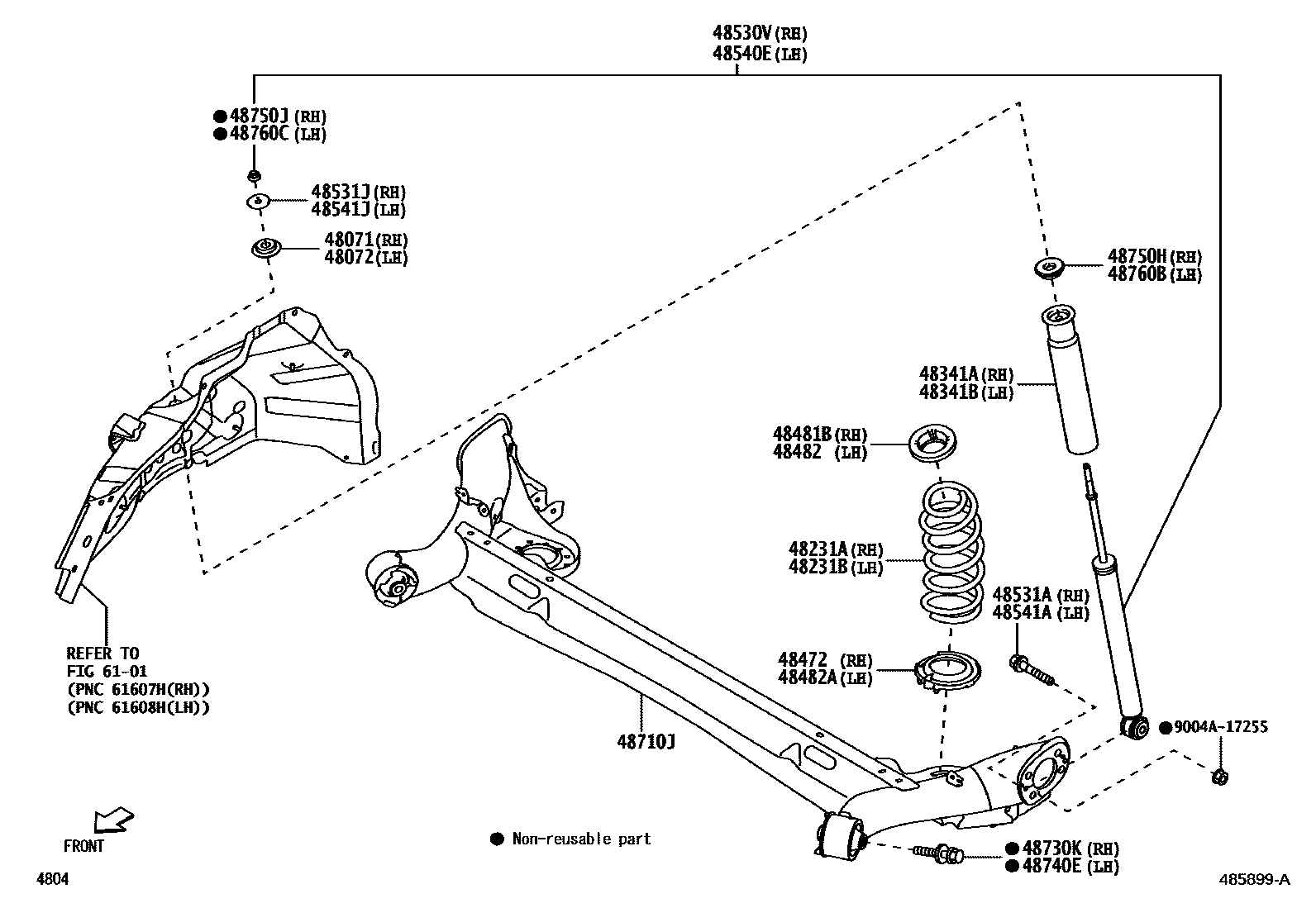

Toyota YARIS Rear Spring & Shock Absorber EPC diagram — 485899A
Rear Spring & Shock Absorber — 485899A (202306 – 999999)

PNC and OE references

PNCPart nameOE numbers
48071Right rear suspension bearing sub-assembly48755-BZ030 · 48755-BZ070
48072Left rear suspension bearing sub-assembly48755-BZ030 · 48755-BZ070
48231ARight rear coil spring48231-BZB30 · 48231-BZB40 · 48231-BZC00 · 48231-BZC80 · 48231-BZD40
48231BLeft rear coil spring48231-BZB30 · 48231-BZB40 · 48231-BZC00 · 48231-BZC80 · 48231-BZD40
48341ANo. 1 right rear spring buffer block48341-BZ200
48341BNo. 1 left rear spring buffer block48341-BZ200
48472Rear spring lower seat48482-BZ190
48481BUpper right rear spring seat48481-BZ120
48482Rear spring left upper seat48481-BZ120
48482ARear spring lower seat48482-BZ190
48530VRight rear shock absorber assembly48531-8Z044 · 48531-8Z045 · 48531-8Z046
48531AJoint bolt (for right rear shock absorber)9004A-10201
48531JRight rear shock absorber No. 1 cushion washer90042-01758 · 9004A-20076 · 90201-10320
48540ELeft rear shock absorber assembly48531-8Z044 · 48531-8Z045 · 48531-8Z046
48541AJoint bolt (for left rear shock absorber)9004A-10201
48541JLeft rear shock absorber No. 1 cushion washer90042-01758 · 9004A-20076 · 90201-10320
48710JRear suspension No. 1 arm assembly48710-BZ460
48730KBolt (for right rear suspension arm No. 2)90041-19A48 · 9004A-11377 · 9004A-11379 · 9004A-11394
48740EBolt (for left rear suspension arm No. 2)90041-19A48 · 9004A-11377 · 9004A-11379 · 9004A-11394
48750HRight rear suspension support assembly48750-BZ030 · 48750-BZ070
48750JNut (for rear mount to right rear shock absorber)94188-01001
48760BLeft rear suspension support assembly48750-BZ030 · 48750-BZ070
48760CNut (for rear mount to left rear shock absorber)94188-01001
