Toyota YARIS Front Spring & Shock Absorber — Figure 4803

Toyota YARIS EPC diagram 4803, Front Spring & Shock Absorber, with 2 images and 27 PNC and OE references.

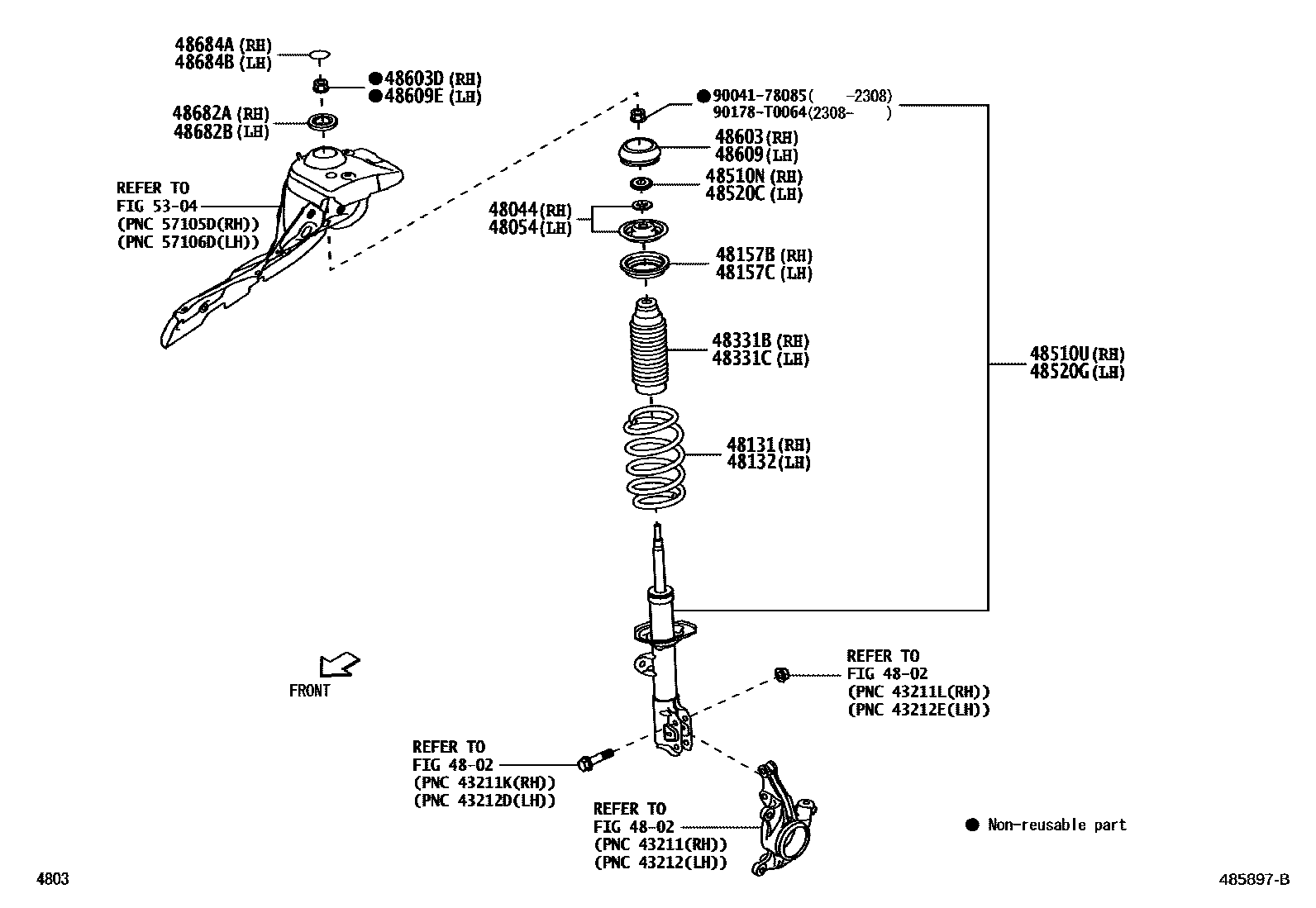

Toyota YARIS Front Spring & Shock Absorber EPC diagram — 485897B
Front Spring & Shock Absorber — 485897B (202306 – 999999)
Toyota YARIS Front Spring & Shock Absorber EPC diagram — 485898A
Front Spring & Shock Absorber — 485898A (202306 – 999999)

PNC and OE references

PNCPart nameOE numbers
48044No. 1 front spring seat sub-assembly48044-BZ130 · 48044-BZ190
48054No. 2 front spring seat sub-assembly48044-BZ130 · 48044-BZ190
48131Right front coil spring48131-BZD70 · 48131-BZD80 · 48131-BZE60 · 48131-BZF40 · 48131-BZG10
48132Left front coil spring48131-BZD70 · 48131-BZD80 · 48131-BZE60 · 48131-BZF40 · 48131-BZG10
48157BFront coil spring upper right vibration isolation pad48157-BZ080
48157CFront coil spring upper left vibration isolation pad48157-BZ080
48331BRight front spring buffer block48331-BZ240 · 48331-BZ290
48331CLeft front spring buffer block48331-BZ240 · 48331-BZ290
48510NBushing (for right front shock absorber)90043-89155
48510URight front shock absorber assembly48510-B9A00 · 48510-B9A01 · 48510-B9A10 · 48510-B9A11 · 48510-B9A21
48520CBushing (for left front shock absorber)90043-89155
48520GLeft front shock absorber assembly48520-B9630 · 48520-B9631 · 48520-B9640 · 48520-B9641 · 48520-B9651
48603Right front suspension bearing sub-assembly48609-BZ170 · 48609-BZ190
48603DNut (for front mount to right front shock absorber)90041-78085 · 90178-T0064
48609Left front suspension bearing sub-assembly48609-BZ170 · 48609-BZ190
48609ENut (for front mount to left front shock absorber)90041-78085 · 90178-T0064
48682ANo. 2 right front suspension support48682-BZ010 · 48682-BZ030
48682BNo. 2 left front suspension support48682-BZ010 · 48682-BZ030
48684ARight front suspension support dust cover48684-BZ090 · 48684-BZ130
48684BLeft front suspension support dust cover48684-BZ090 · 48684-BZ130
48810Left front stabilizer bar link assembly48820-BZ120 · 48820-BZ130
48811front stabilizer bar48811-BZ390 · 48811-BZ420
48815DRight front stabilizer bar bushing48815-BZ350
48815ELeft front stabilizer bar bushing48815-BZ350
48820BRight front stabilizer bar link assembly48820-BZ120 · 48820-BZ130
48824ARight front stabilizer bar bracket No. 148824-BZ210
48829ALeft front stabilizer bar bracket No. 148824-BZ210
