Toyota YARIS 前转向齿轮和连杆 — Figure 4505

Toyota YARIS EPC diagram 4505, 前转向齿轮和连杆, with 2 images and 11 PNC and OE references.

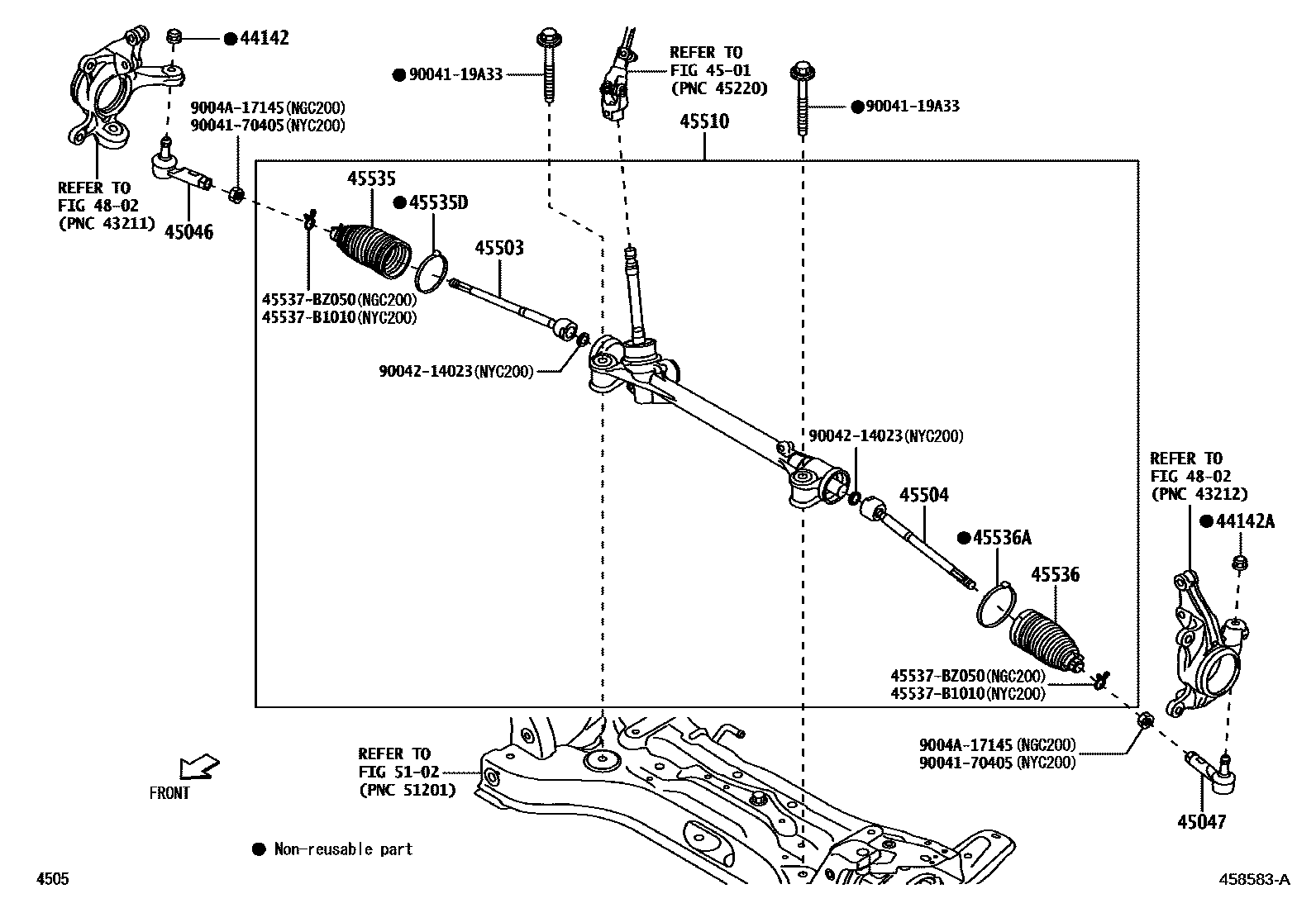

Toyota YARIS 前转向齿轮和连杆 EPC diagram — 458583A
前转向齿轮和连杆 — 458583A (202306 – 999999)

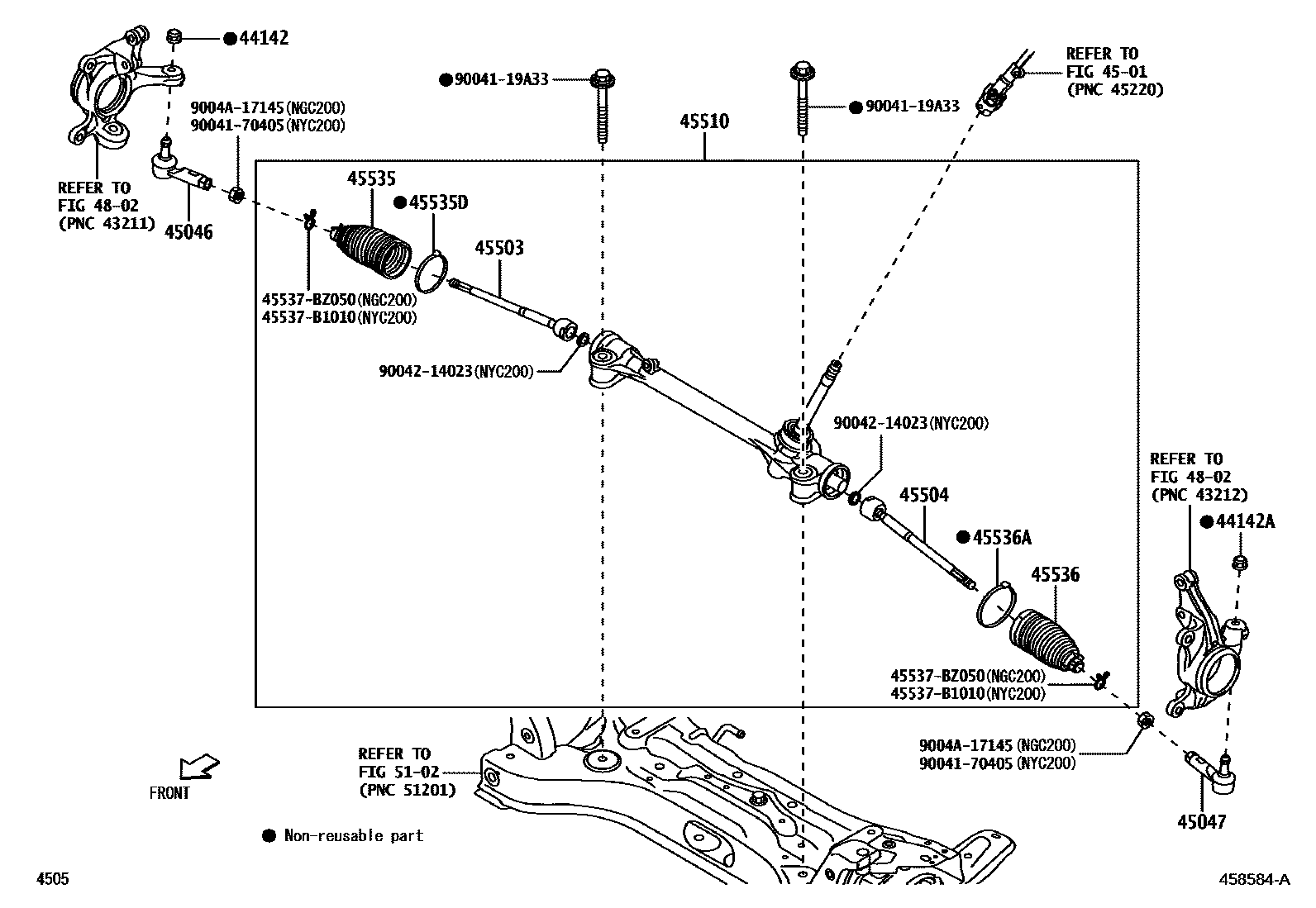

Toyota YARIS 前转向齿轮和连杆 EPC diagram — 458584A
前转向齿轮和连杆 — 458584A (202306 – 999999)

PNC and OE references

PNCPart nameOE numbers
44142lock nut90041-77011
44142ANo. 1 lock nut90041-77011
45046Right tie rod end sub-assembly45046-B1060 · 45046-B1061 · 45046-BZ350
45047Left tie rod end sub-assembly45046-B1060 · 45046-B1061 · 45046-BZ350
45503Steering rack end sub-assembly45503-B1050 · 45503-BZ260
45504No. 2 steering rack end sub-assembly45503-B1050 · 45503-BZ260
45510Steering gear assembly45510-B1450 · 45510-B1451 · 45510-B1460 · 45510-B1461 · 45510-BZ670 · 45510-BZ690
45535No. 1 steering rack dust cover45535-B1020 · 45535-BZ200
45535DClamp (for No. 1 steering rack dust boot)45538-B1010 · 45538-BZ080
45536No. 2 steering rack dust cover45535-B1020 · 45535-BZ200
45536AClamp (for No. 2 steering rack dust boot)45538-B1010 · 45538-BZ080
