Toyota YARIS Front Drive Shaft — Figure 4302

Toyota YARIS EPC diagram 4302, Front Drive Shaft, with 3 images and 16 PNC and OE references.

Toyota YARIS Front Drive Shaft EPC diagram — 435262
Front Drive Shaft — 435262 (202306 – 999999)

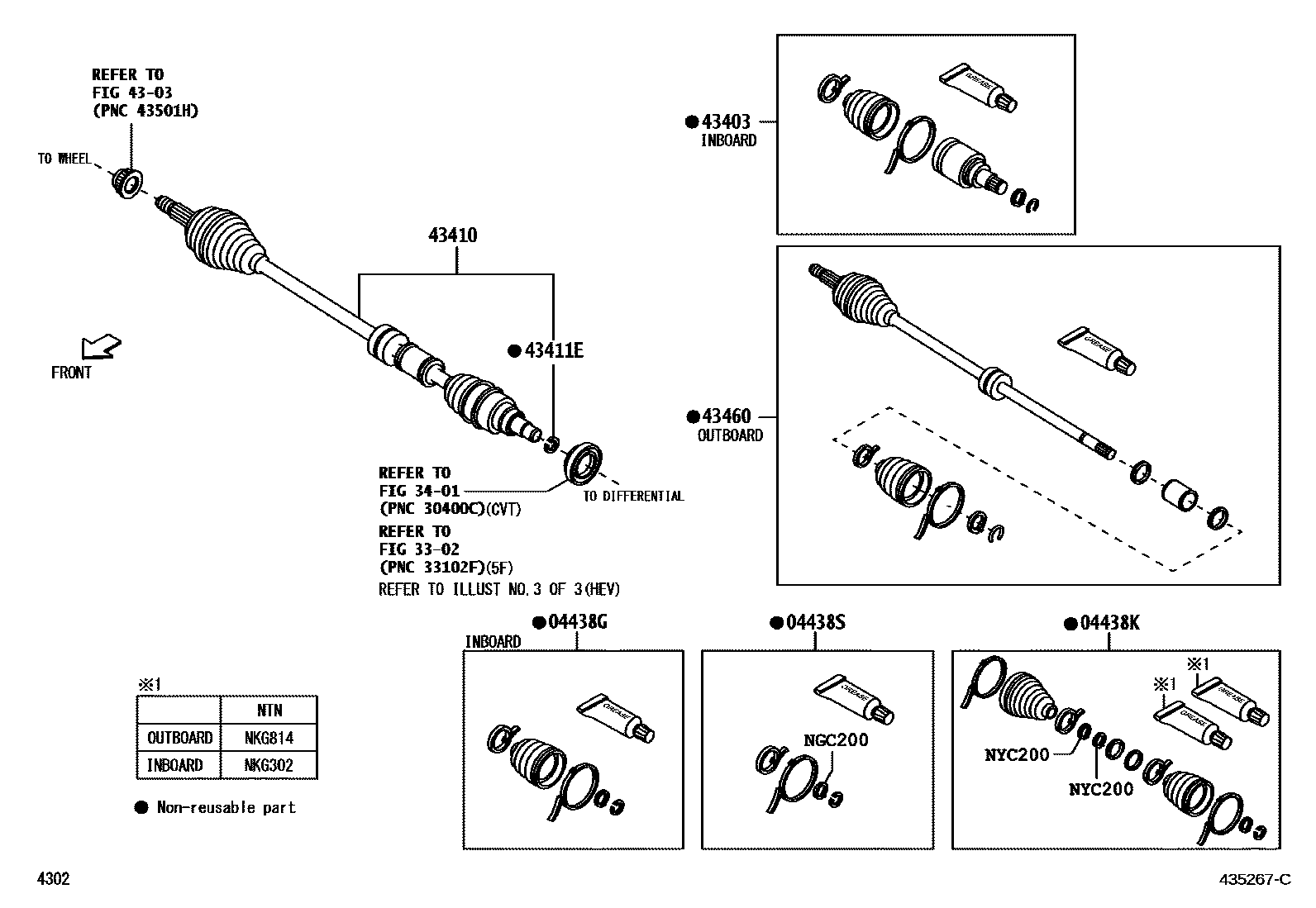

Toyota YARIS Front Drive Shaft EPC diagram — 435267C
Front Drive Shaft — 435267C (202306 – 999999)

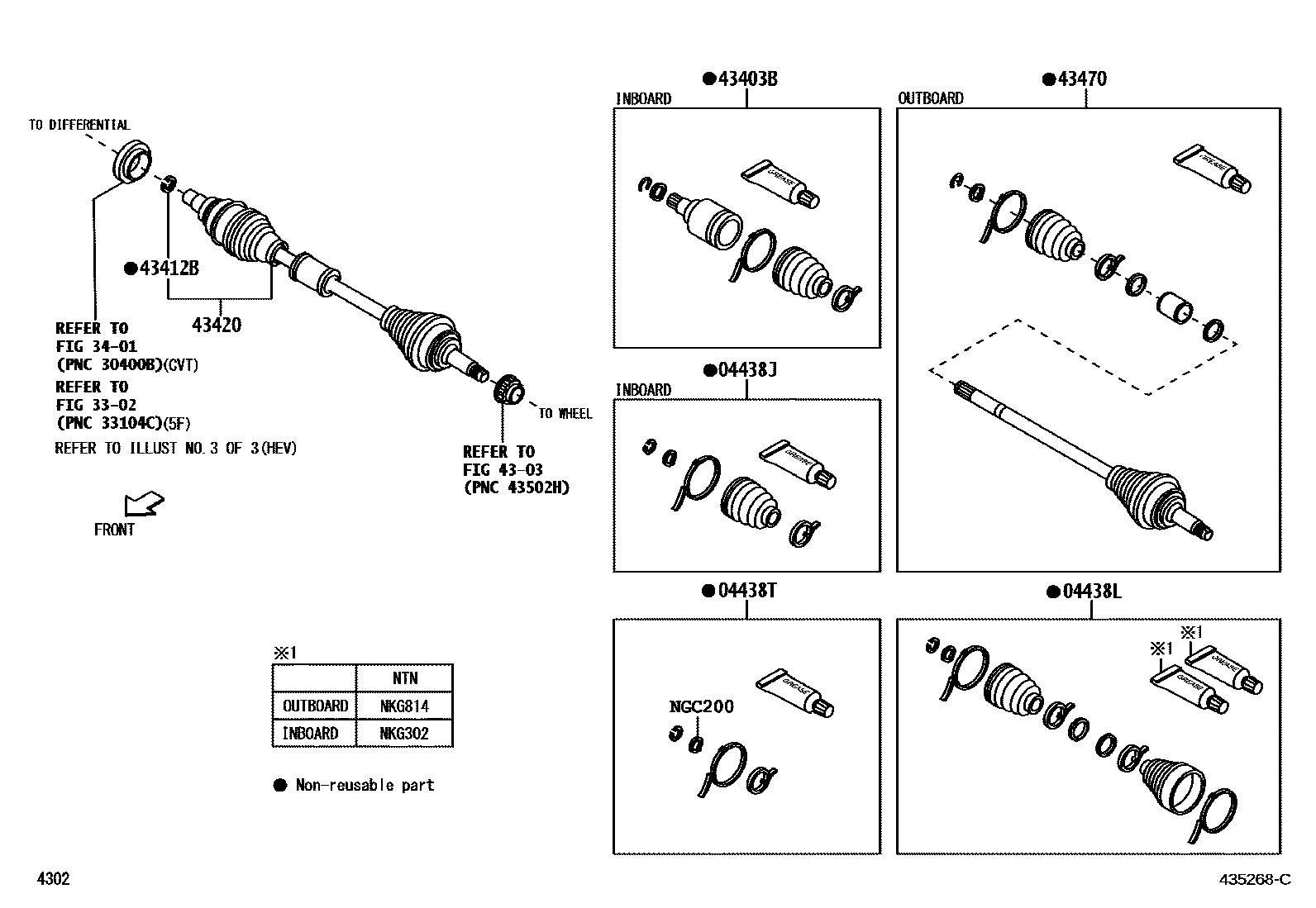

Toyota YARIS Front Drive Shaft EPC diagram — 435268C
Front Drive Shaft — 435268C (202306 – 999999)

PNC and OE references

PNCPart nameOE numbers
04438GRight front drive shaft inner universal joint dust boot assembly04437-BZ070 · 04437-BZ150
04438JLeft front drive shaft inner universal joint dust boot assembly04437-BZ090 · 04437-BZ160
04438KRight front drive shaft outer universal joint dust boot assembly04425-BZ160 · 04425-BZ170
04438LLeft front drive shaft outer universal joint dust boot assembly04426-BZ170 · 04426-BZ180
04438SRight front drive shaft clamp assembly04435-BZ080 · 04435-BZ160
04438TLeft front drive shaft clamp assembly04435-BZ170 · 04436-BZ140
43403Right front axle inner universal joint assembly43408-B9660 · 43408-B9810
43403BLeft front axle inner universal joint assembly43408-B9670 · 43408-B9815 · 43408-B9820
43410Right front driveshaft assembly43410-BZ310 · 43410-BZ330 · 43410-BZ340
43410MFront drive shaft right oil seal90311-35083
43411EInner shaft snap ring (for right front axle inner drive shaft)43425-BZ260 · 90045-20298
43412BInner shaft snap ring (for left front axle inner drive shaft)43425-BZ260 · 90045-20298
43420Left front drive shaft assembly43420-BZ321 · 43420-BZ340 · 43420-BZ351
43420HFront drive shaft left oil seal90311-35082
43460Right front outer drive universal joint shaft assembly43411-B9800 · 43411-B9810 · 43411-B9820
43470Left front outer drive universal joint shaft assembly43412-B9610 · 43412-B9620 · 43412-B9640
