Toyota YARIS 收音机、放大器和冷凝器 — Figure 8601

Toyota YARIS EPC diagram 8601, 收音机、放大器和冷凝器, with 3 images and 6 PNC and OE references.

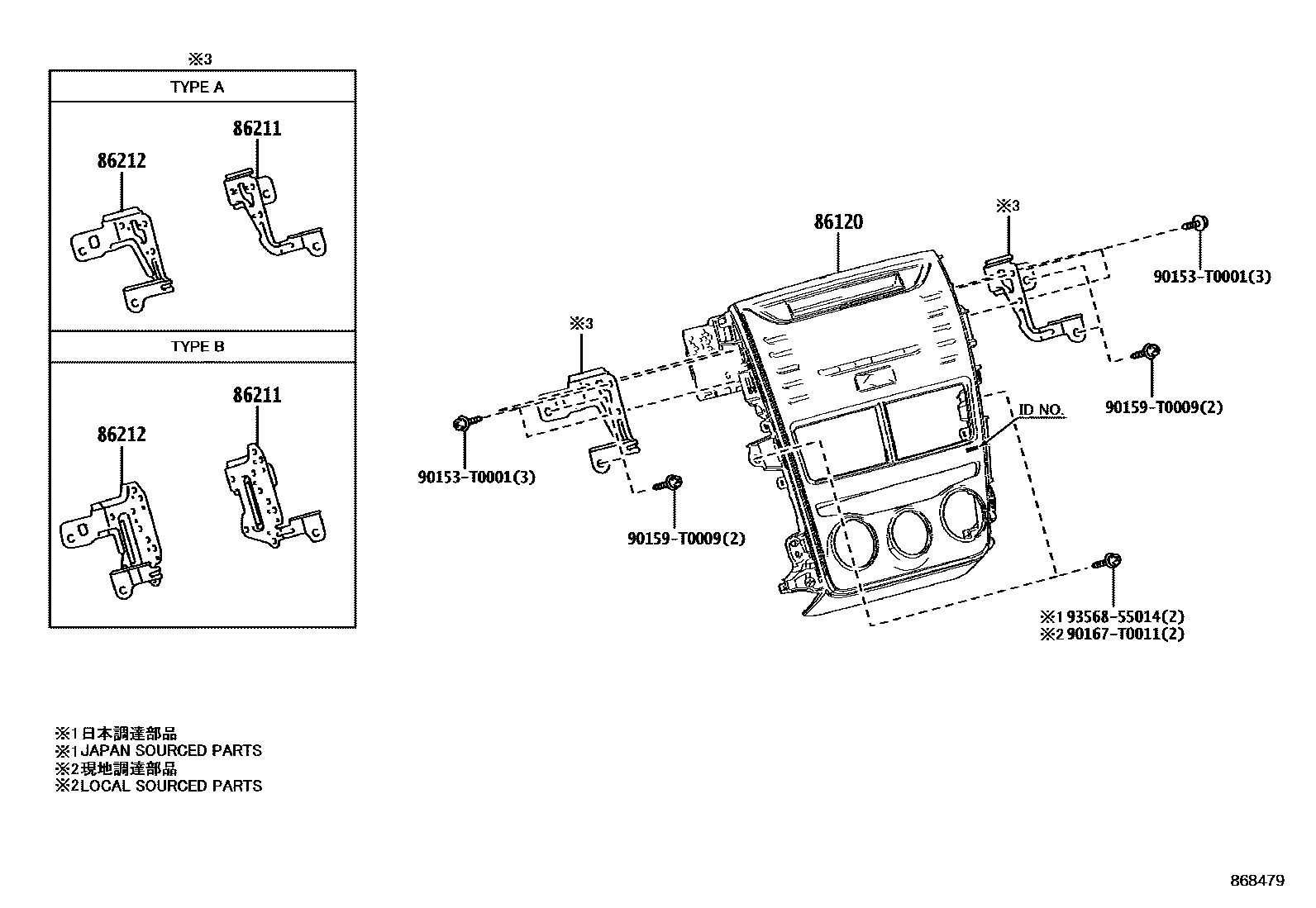

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 868479
收音机、放大器和冷凝器 — 868479 (202101 – 999999)

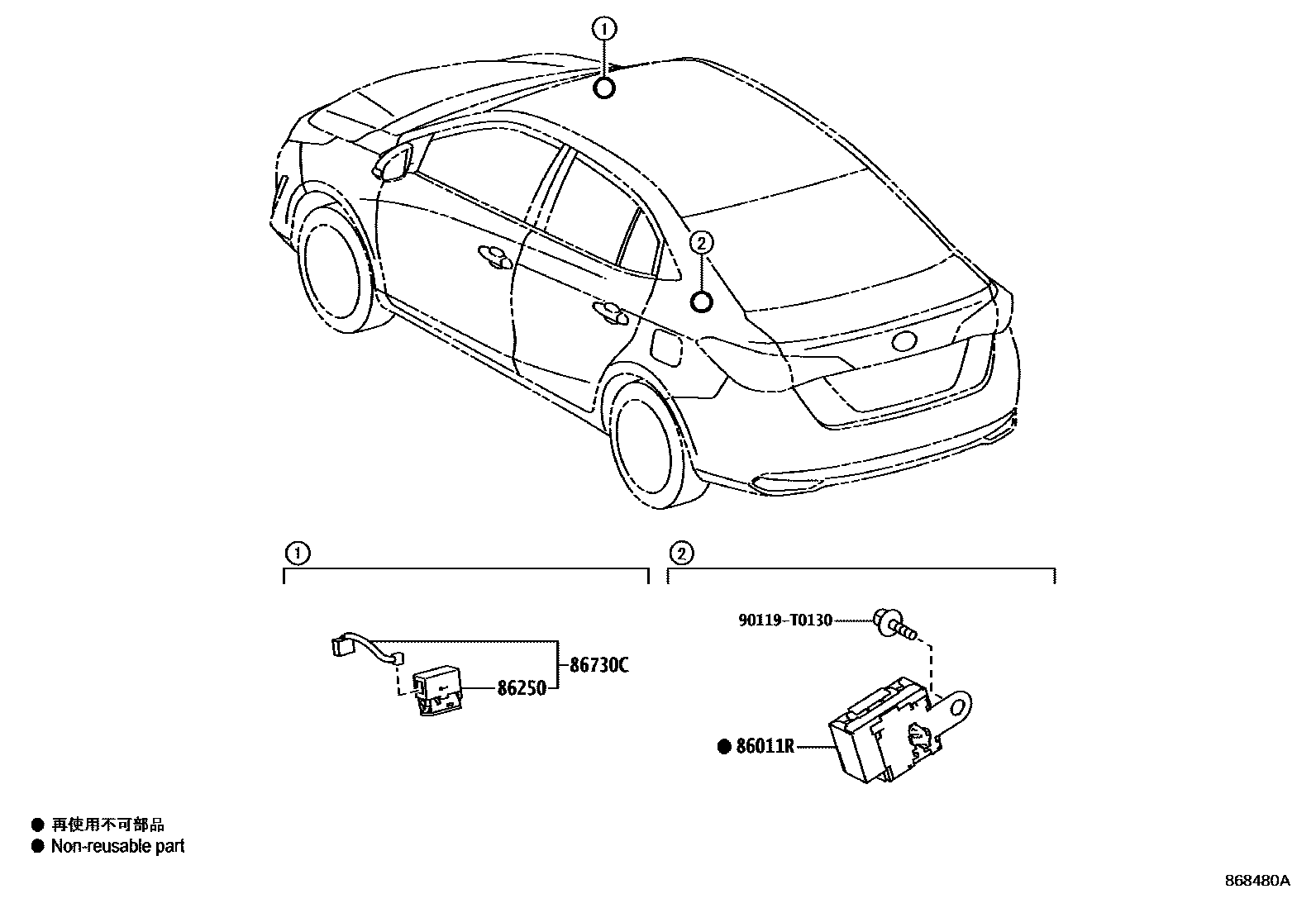

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 868480A
收音机、放大器和冷凝器 — 868480A (202101 – 999999)

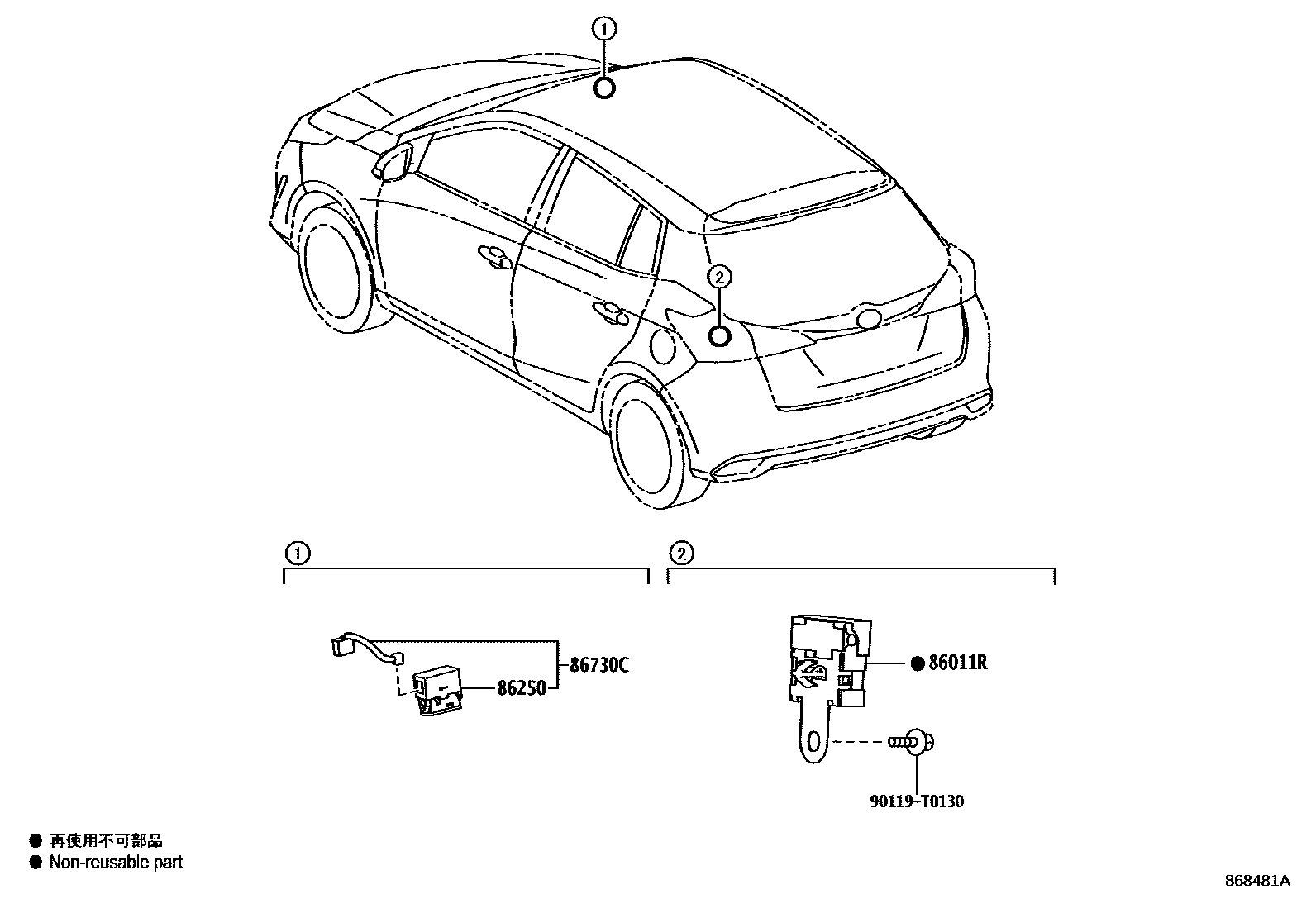

Toyota YARIS 收音机、放大器和冷凝器 EPC diagram — 868481A
收音机、放大器和冷凝器 — 868481A (202101 – 999999)

PNC and OE references

PNCPart nameOE numbers
86011Rradio settings phase modulator90980-04189
86120Radio assembly86120-0DD21 · 86120-0DE21
86211No. 1 radio bracket86211-0D310 · 86211-0D370
86212No. 2 radio bracket86212-0D320 · 86212-0D350
86250amplifier loudspeaker assembly86250-52030
86730CTelephone amplifier assembly86730-52020
