Toyota YARIS 暖风和空调系统 - 控制器和风管 — Figure 8715

Toyota YARIS EPC diagram 8715, 暖风和空调系统 - 控制器和风管, with 4 images and 13 PNC and OE references.

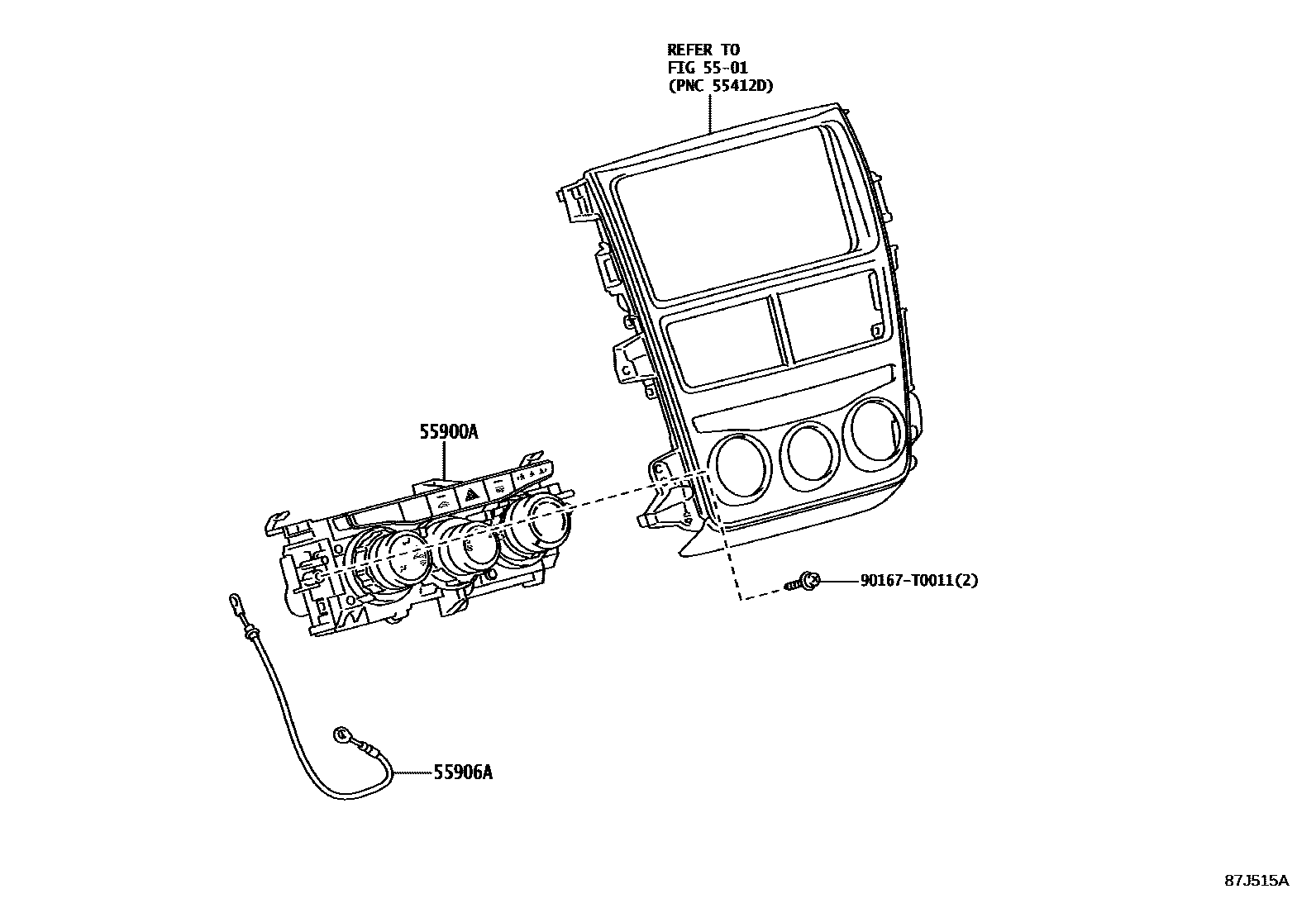

Toyota YARIS 暖风和空调系统 - 控制器和风管 EPC diagram — 87J515A
暖风和空调系统 - 控制器和风管 — 87J515A (202012 – 999999)

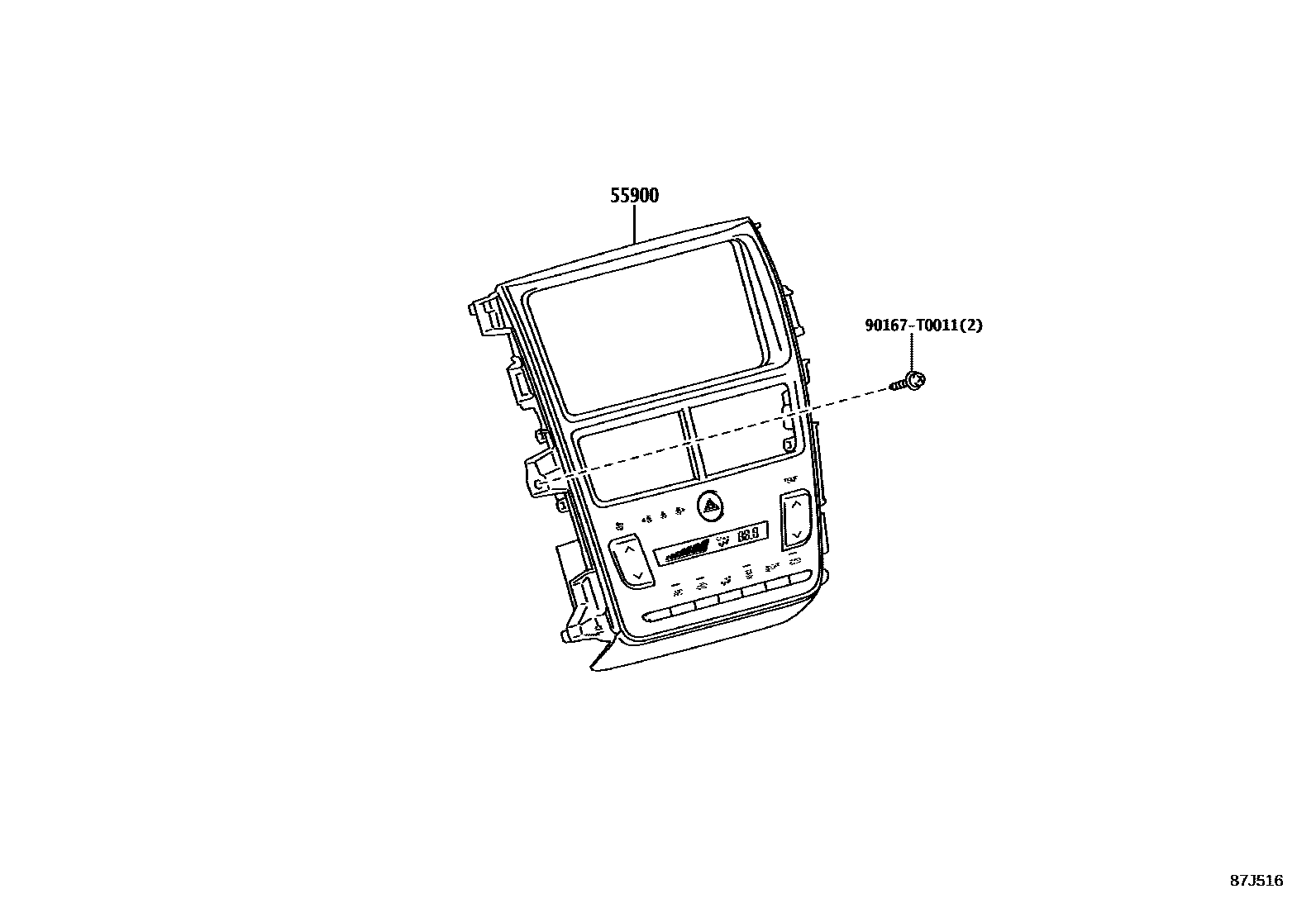

Toyota YARIS 暖风和空调系统 - 控制器和风管 EPC diagram — 87J516
暖风和空调系统 - 控制器和风管 — 87J516 (202012 – 999999)

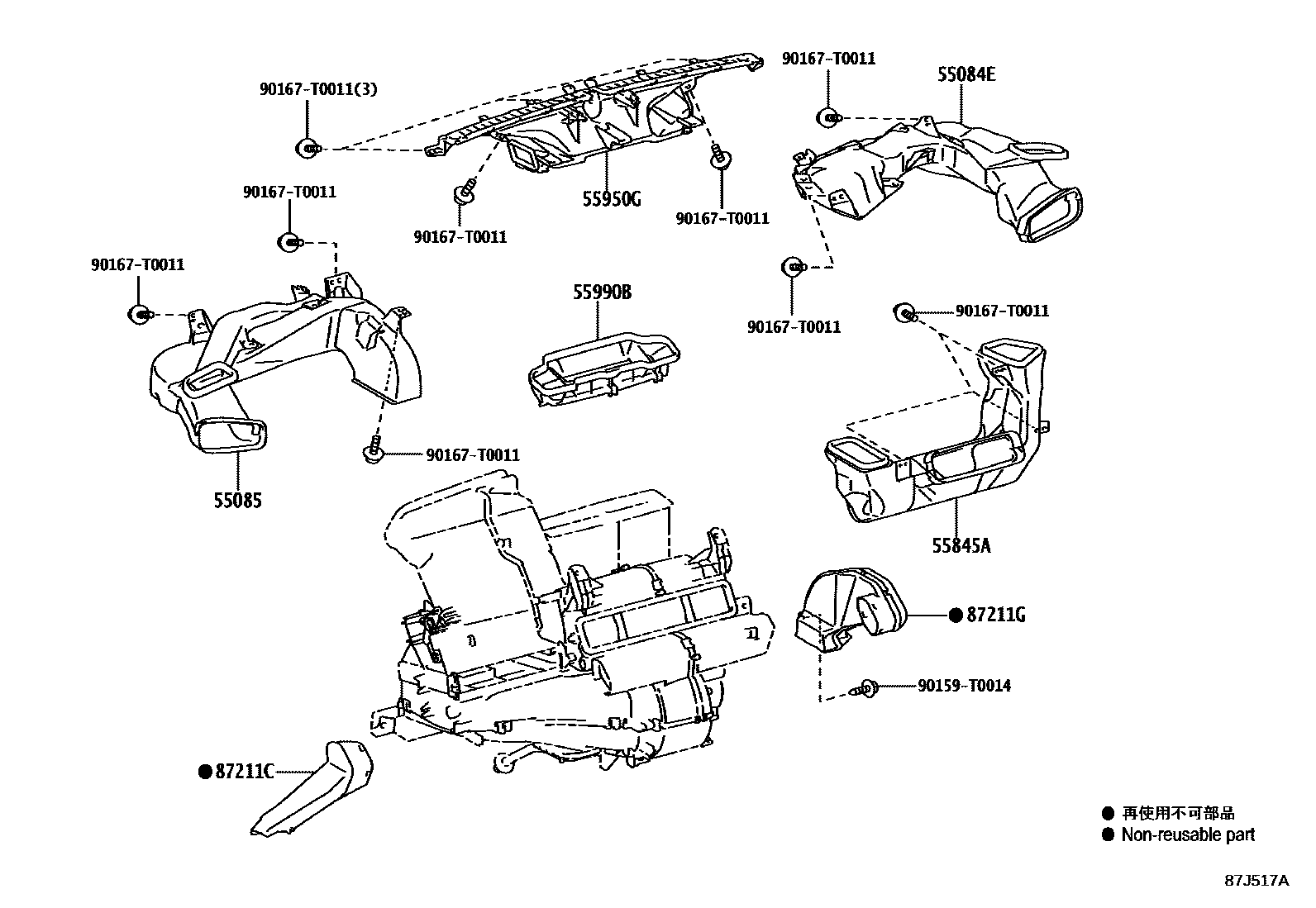

Toyota YARIS 暖风和空调系统 - 控制器和风管 EPC diagram — 87J517A
暖风和空调系统 - 控制器和风管 — 87J517A (202012 – 999999)

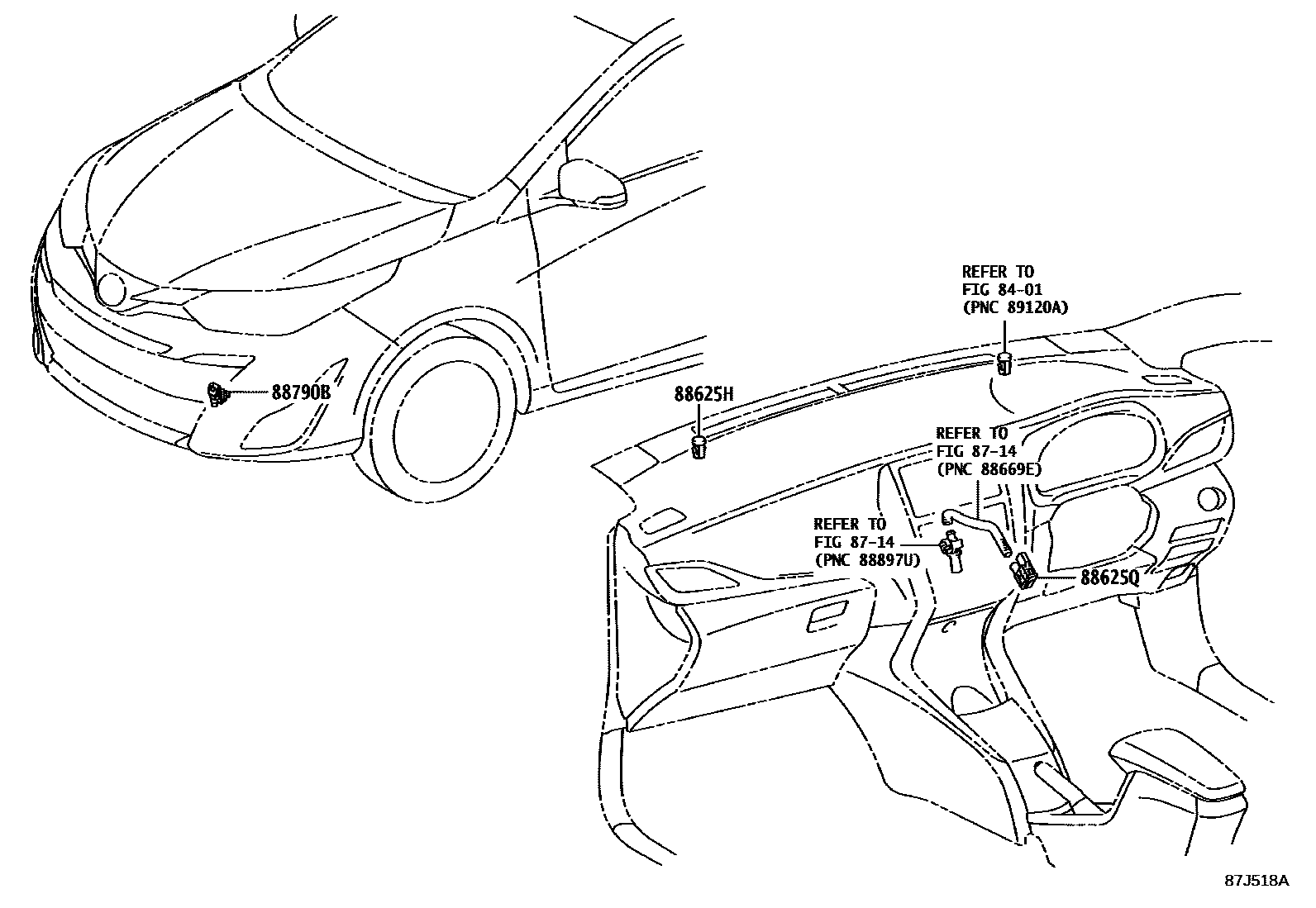

Toyota YARIS 暖风和空调系统 - 控制器和风管 EPC diagram — 87J518A
暖风和空调系统 - 控制器和风管 — 87J518A (202012 – 999999)

PNC and OE references

PNCPart nameOE numbers
55084EHeater to air regulator No. 1 air duct sub-assembly55084-0D210
55085Heater to air regulator No. 2 air duct sub-assembly55085-0D160
55845AAir duct No. 3 from heater to air regulator55870-0D040
55900Air conditioning control assembly55900-0DJ90
55900AHeater control and accessory assembly55900-0DG20
55906ADefroster damper control cable sub-assembly55906-0D180
55950GDefroster nozzle assembly55950-0D280
55990BLower defroster nozzle assembly55990-0D040
87211CNo. 4 air duct87211-0D380
87211GNo. 5 air duct87211-0D620
88625HCooler thermistor (sunlight sensor)88625-52130
88625QCooler thermistor (interior temperature sensor)88625-47021
88790BThermistor assembly88790-28100
