Toyota YARIS 行李箱门和行李箱锁 — Figure 6105

Toyota YARIS EPC diagram 6105, 行李箱门和行李箱锁, with 2 images and 14 PNC and OE references.

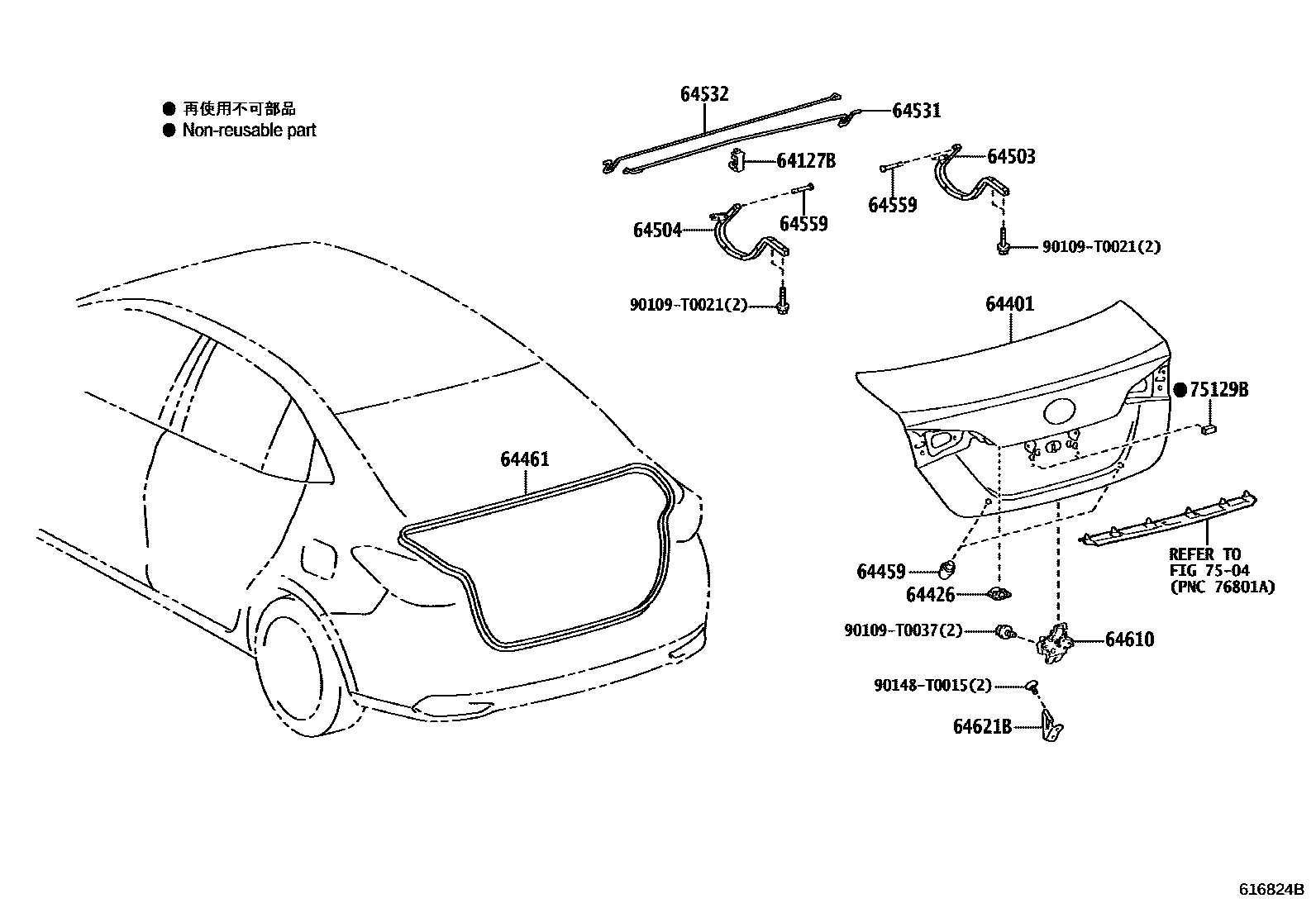

Toyota YARIS 行李箱门和行李箱锁 EPC diagram — 616824B
行李箱门和行李箱锁 — 616824B (202012 – 999999)

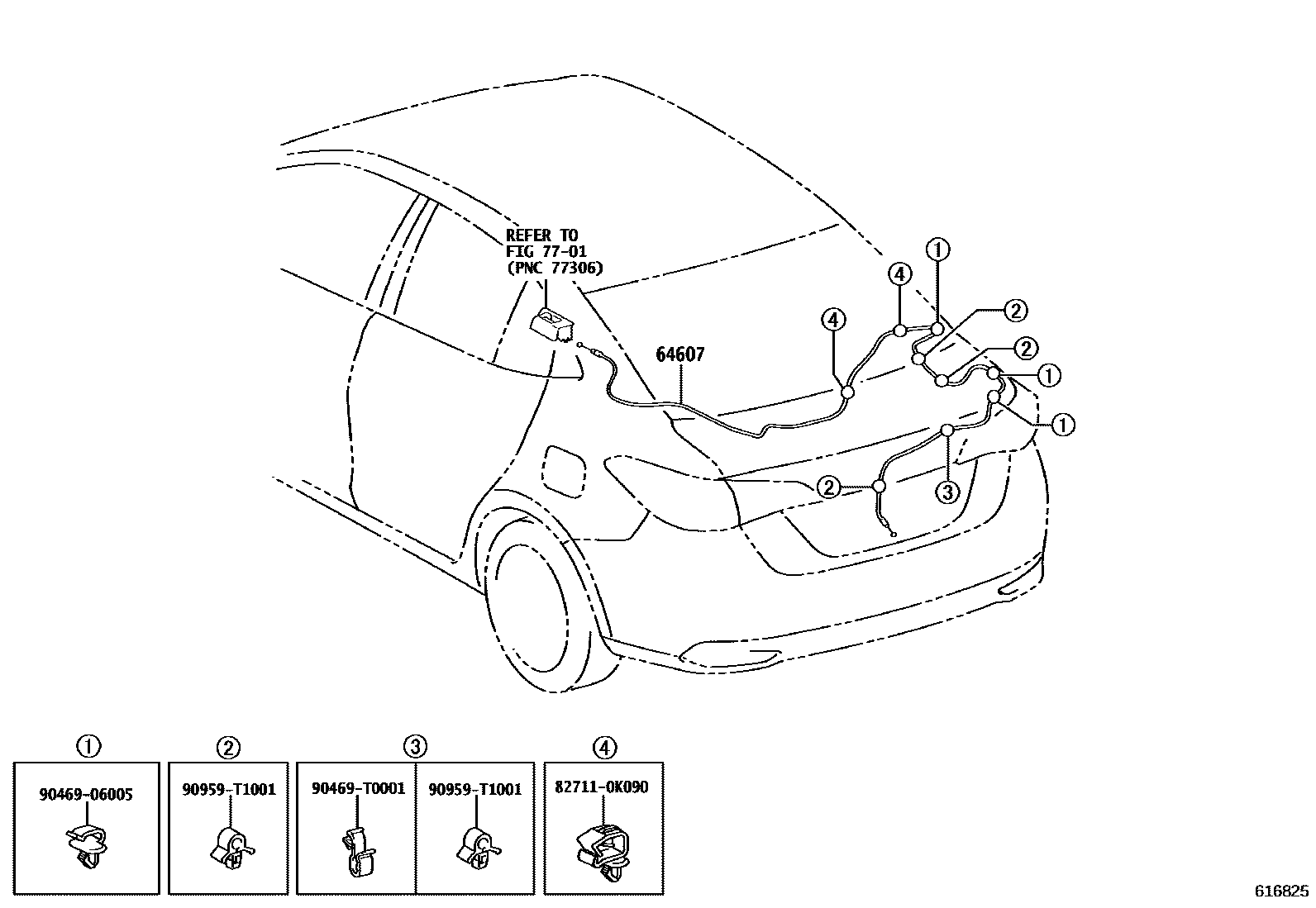

Toyota YARIS 行李箱门和行李箱锁 EPC diagram — 616825
行李箱门和行李箱锁 — 616825 (202012 – 999999)

PNC and OE references

PNCPart nameOE numbers
64127BTrunk door torsion bar bracket64127-0D060
64401Trunk door panel sub-assembly64401-0D370
64426Trunk door left screw plug64426-0D010
64459Trunk door cushion90541-09069
64461Trunk door seal64461-0D190
64503Trunk door right hinge arm sub-assembly64503-0D090
64504Trunk door left hinge arm sub-assembly64503-0D090
64531Trunk door right hinge torsion bar64531-0D300
64532Trunk door left hinge torsion bar64532-0D290
64559Trunk door hinge pin64559-12040
64607Trunk door lock control cable sub-assembly64607-0D390
64610Trunk door lock assembly64600-0D040
64621BTrunk door latch64621-06080
75129Brear license plate cushion75129-0D030
