Toyota YARIS 前翼子板挡泥板和前围板 — Figure 5304

Toyota YARIS EPC diagram 5304, 前翼子板挡泥板和前围板, with 1 images and 34 PNC and OE references.

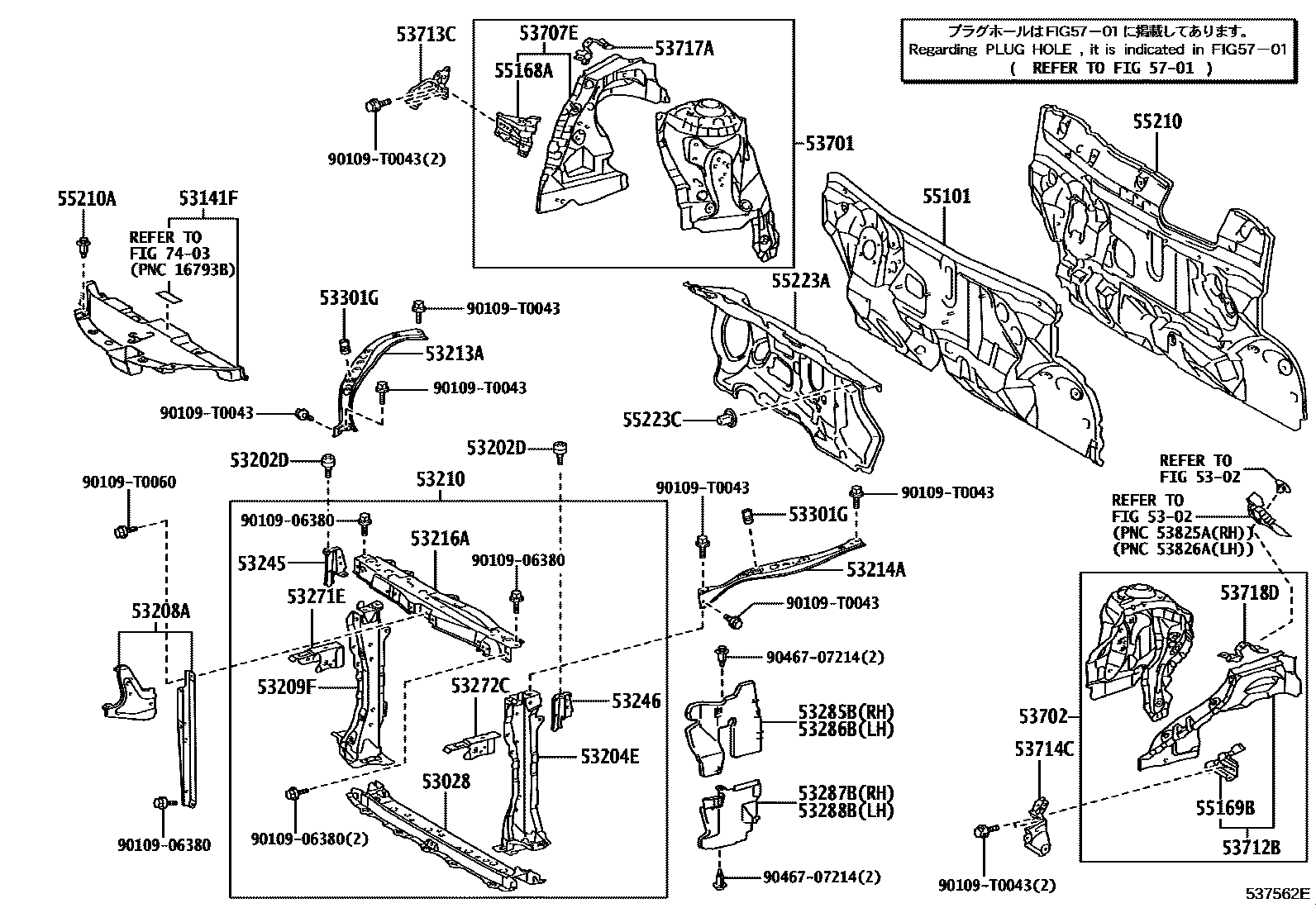

Toyota YARIS 前翼子板挡泥板和前围板 EPC diagram — 537562E
前翼子板挡泥板和前围板 — 537562E (202012 – 999999)

PNC and OE references

PNCPart nameOE numbers
53028Radiator lower bracket sub-assembly53028-0D070
53141Fradiator cap53141-0D050
53202DRadiator bracket cushion53119-12150
53204ERadiator left bracket to cross beam bracket sub-assembly53204-0D021
53208AEngine cover lock bracket sub-assembly53208-0D901
53209FRadiator right side bracket to cross beam bracket sub-assembly53209-0D021
53210Radiator bracket assembly53210-0D930
53213ARadiator upper right bracket53213-0D220
53214ARadiator upper left bracket53214-0D220
53216ARadiator upper bracket53216-0D090
53245Right headlight bracket53245-0D110
53246Left headlight bracket53246-0D110
53271ERight headlight mounting bracket53271-0D041
53272CLeft headlight mounting bracket53272-0D041
53285BRadiator side 1 air seal53285-0D370 · 53285-YP020
53286BRadiator No. 2 side air seal53286-0D370 · 53286-YP020
53287BRadiator right side bracket extension53287-0D260 · 53287-YP020
53288BRadiator left bracket extension53288-0D250 · 53288-YP020
53301Gengine cover cushion90541-15111
53701Right front fender fender sub-assembly53701-0D380
53702Left front fender fender sub-assembly53702-0D370
53707EFender right fender sub-assembly53707-0D020
53712BLeft front fender front fender53708-0D020
53713CRight front fender fender front extension53713-0D240
53714CLeft front fender fender front extension53714-0D240
53717Afender fender53717-0D180
53718DLeft fender fender corner panel53718-0D180
55101Front apron sub-assembly55101-0D770 · 55101-0D820
55168ARight front fender mounting bracket55168-0D050
55169BLeft front fender mounting bracket55169-0D050
55210Front wall insulation pad assembly55210-0D471
55210Aclip90467-07217 · 90467-T0048
55223AFront wall outer heat insulation pad55223-0D390
55223Cclip90467-T0032
