Toyota YARIS Crankshaft & Piston — Figure 1301

Toyota YARIS EPC diagram 1301, Crankshaft & Piston, with 1 images and 13 PNC and OE references.

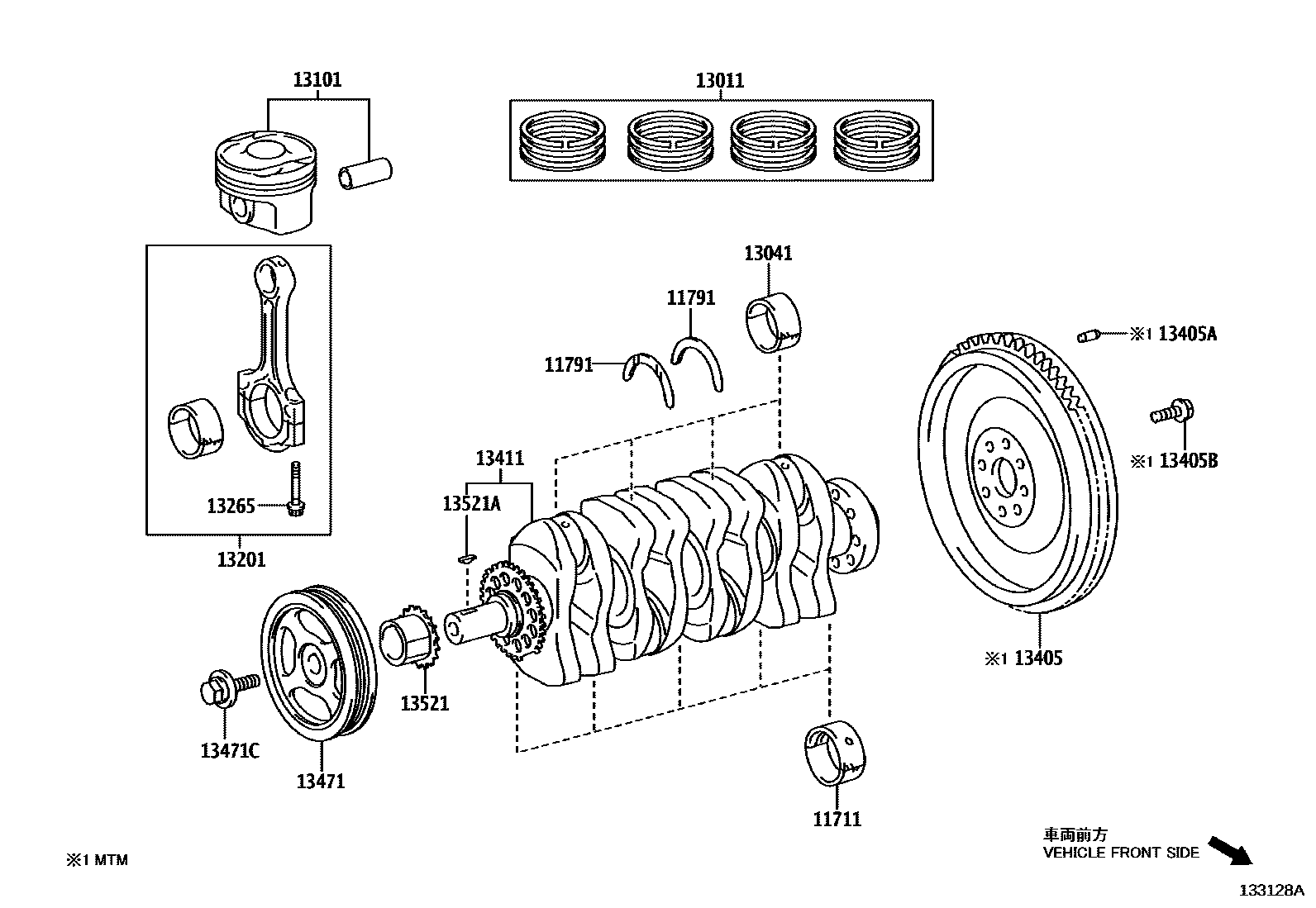

Toyota YARIS Crankshaft & Piston EPC diagram — 133128A
Crankshaft & Piston — 133128A (202012 – 999999)

PNC and OE references

PNCPart nameOE numbers
11791Thrust washer on crankshaft11791-B0010
13011Piston ring assembly13011-0Y030
13101Piston sub-assembly with pin13101-0Y120
13201Connecting rod sub-assembly13201-09C20
13265Connecting rod bolts13265-0Y020
13405Flywheel sub-assembly13405-0Y080
13405ADirect sales (for flywheel)90250-08120
13405BFlywheel fixing bolt90913-01029
13411crankshaft13401-BZ100
13471crankshaft pulley13470-0Y020
13471CBolt (for crankshaft pulley assembly)90119-T0444
13521Crankshaft timing gear or sprocket13521-BZ040
13521AKey (for crankshaft timing gear)90280-04001
