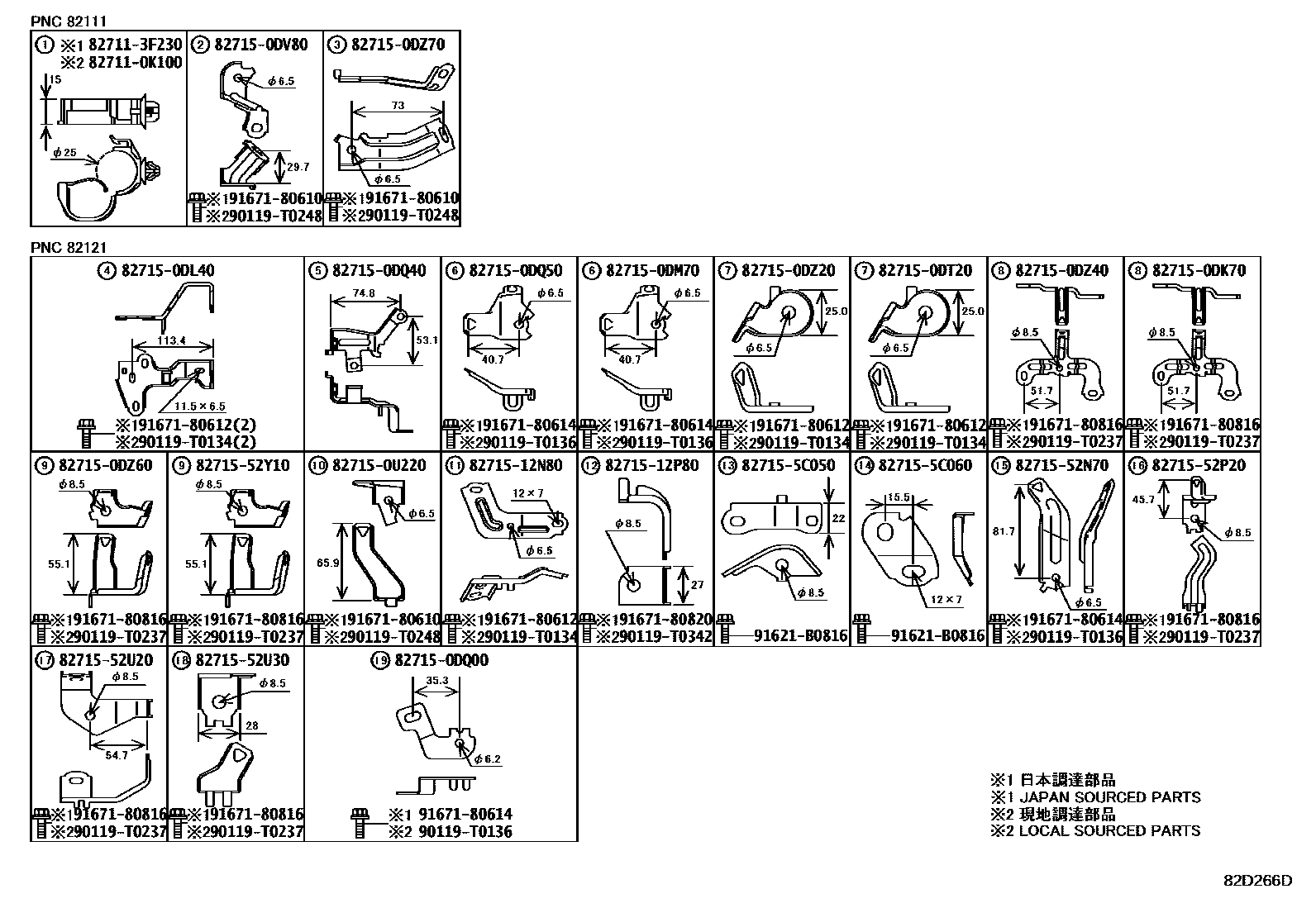

Toyota YARIS 线束和卡夹 — Figure 8202
Toyota YARIS EPC diagram 8202, 线束和卡夹, with 12 images and 52 PNC and OE references.
PNC and OE references

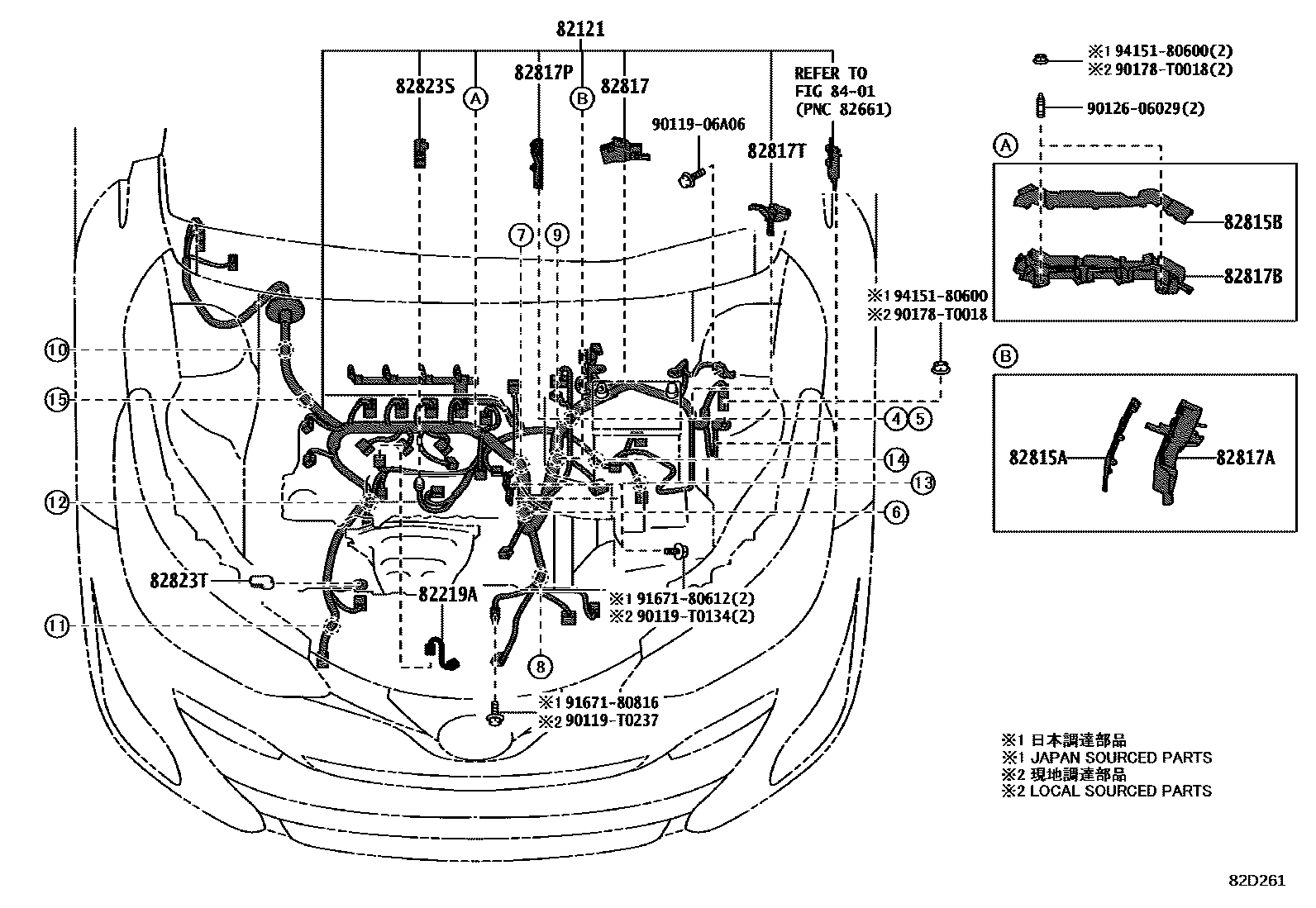

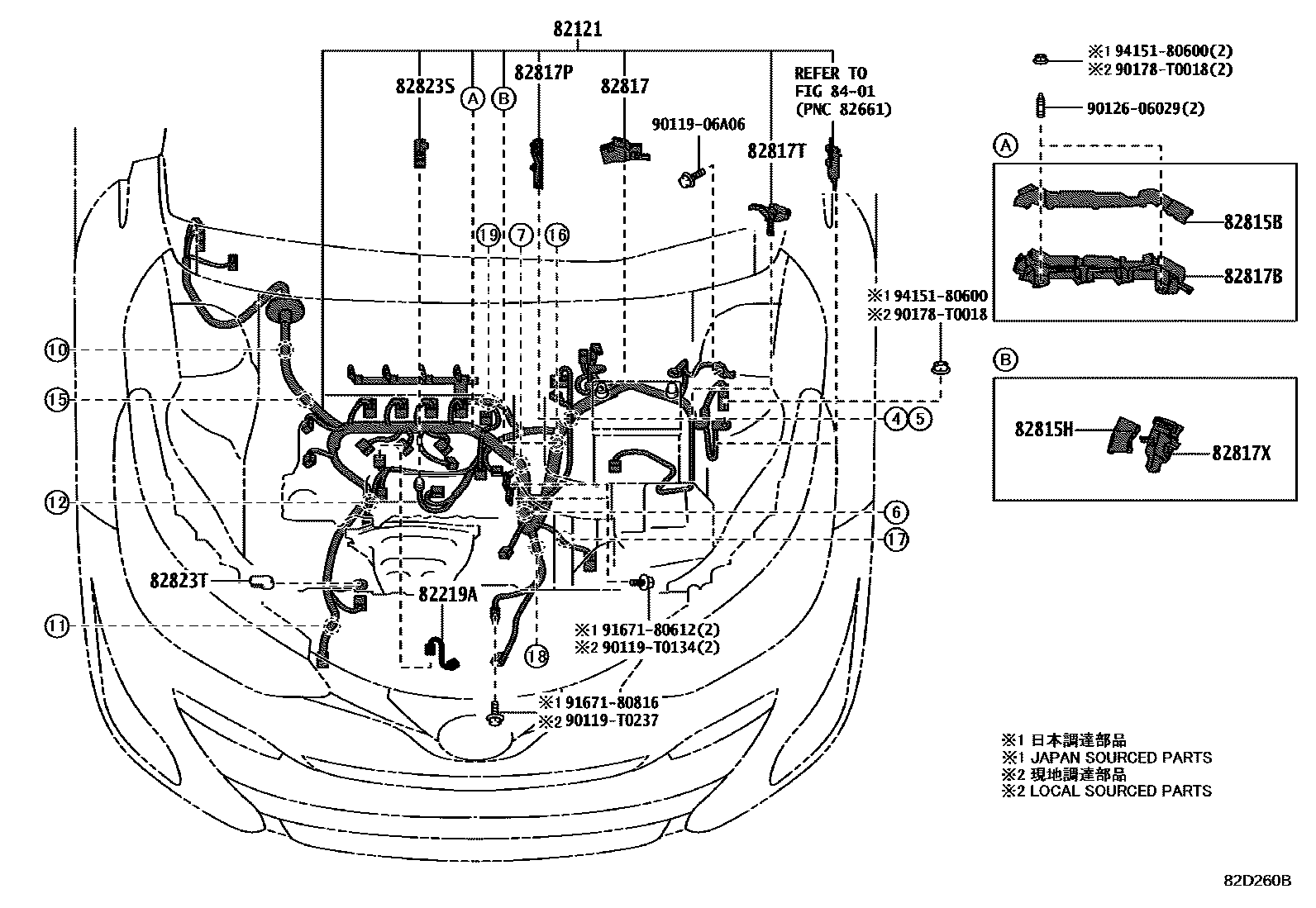

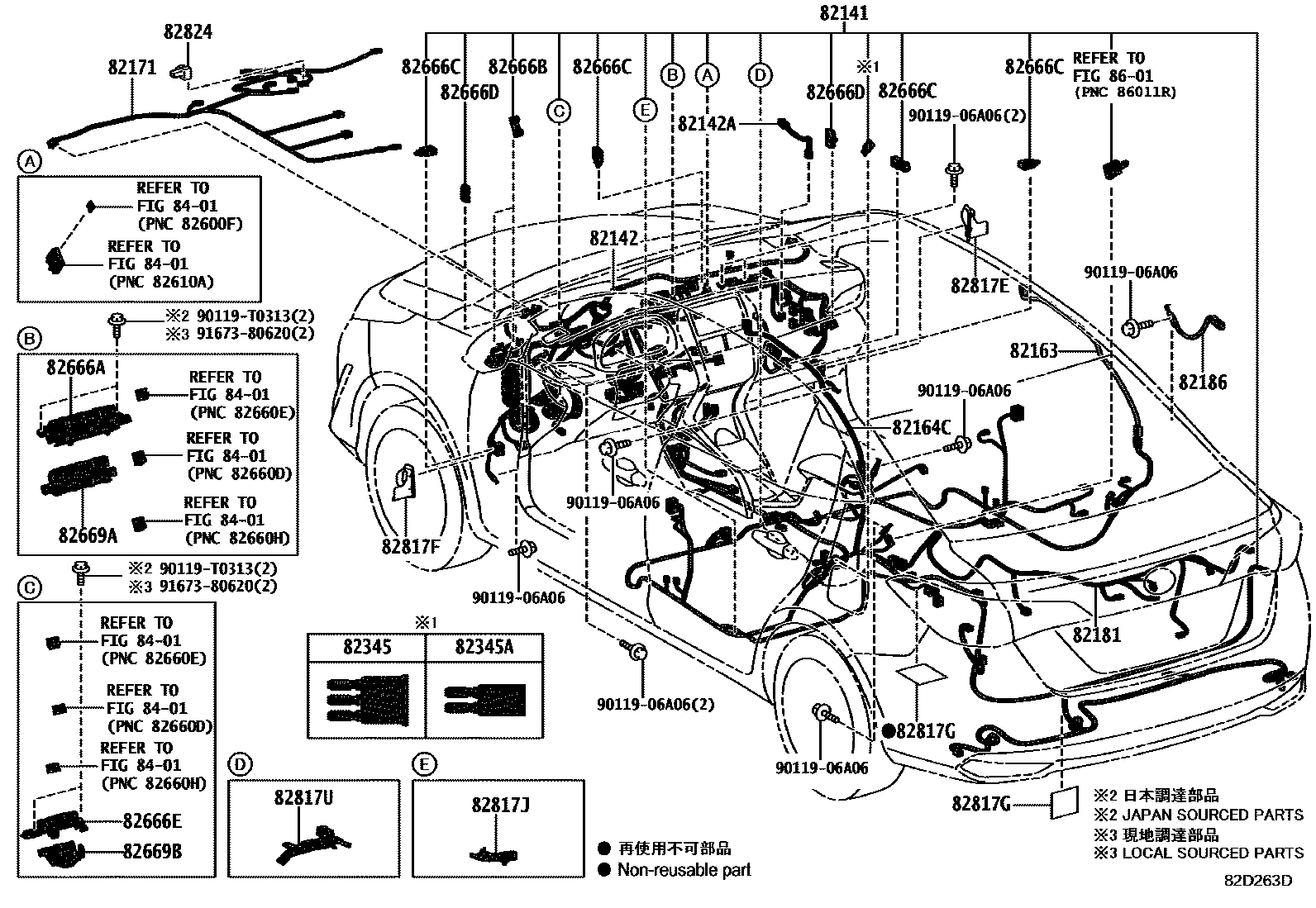

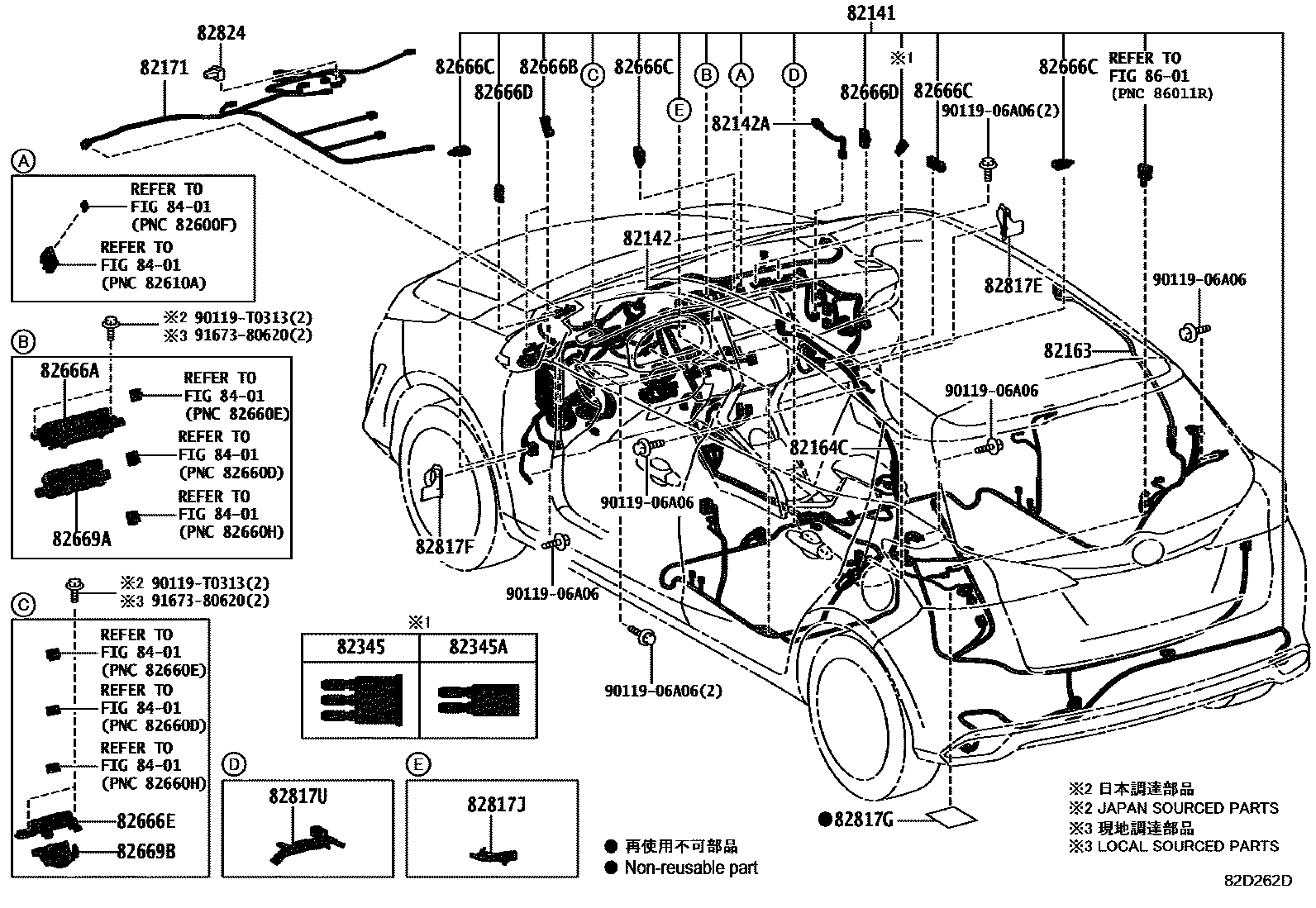

| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-0UL80 · 82111-0UM70 · 82111-0UM71 · 82111-0UM72 · 82111-0UN40 · 82111-0UN41 · 82111-0UN42 · 82111-0UN50 · 82111-0UN51 · 82111-0UN52 · 82111-0UN60 · 82111-0UN61 · 82111-0UN62 · 82111-0UU80 · 82111-0UU81 · 82111-0UU82 · 82111-F5F10 · 82111-F5F20 · 82111-F5F30 · 82111-F5G70 · 82111-F5G80 · 82111-F5R80 · 82111-F5T70 · 82111-F5T71 · 82111-F5T72 · 82111-F5T80 · 82111-F5T81 · 82111-F5T82 · 82111-F5T90 · 82111-F5T91 · 82111-F5U00 · 82111-F5U01 · 82111-F5U02 · 82111-F5U10 · 82111-F5U11 · 82111-F5U12 · 82111-F5U20 · 82111-F5U21 · 82111-F5U22 · 82111-F5U30 · 82111-F5U31 · 82111-F5U32 · 82111-F5U60 · 82111-F5U61 · 82111-F5U62 · 82111-F5U80 · 82111-F5U81 · 82111-F5U82 · 82111-F5U90 · 82111-F5U91 · 82111-F5U92 · 82111-F5V00 · 82111-F5V01 · 82111-F5V02 · 82111-F5V10 · 82111-F5V11 · 82111-F5V12 · 82111-F5X10 · 82111-F5X11 · 82111-F5X20 · 82111-F5X21 · 82111-F5X22 · 82111-F5X30 · 82111-F5X31 · 82111-F5X32 · 82111-F5X40 · 82111-F5X41 · 82111-F5X50 · 82111-F5X51 · 82111-F5X60 · 82111-F5X61 · 82111-F5X70 · 82111-F5X71 · 82111-F5X72 · 82111-F5X80 · 82111-F5X81 · 82111-F5X82 · 82111-F5X90 · 82111-F5Y00 · 82115-0UR20 · 82115-0UV40 · 82115-F5270 · 82115-F5280 · 82115-F5290 · 82115-F5340 · 82115-F5350 · 82115-F5480 · 82115-F5490 · 82115-F5660 · 82115-F5670 · 82115-F5680 · 82115-F5710 · 82115-F5720 · 82115-F5730 · 82115-F5A90 · 82115-F5B30 · 82115-F5B50 · 82115-F5B60 · 82115-F5B70 · 82115-F5P90 · 82115-F5Q00 · 82115-F5Q10 · 82115-F5Q20 · 82115-F5Q30 · 82115-F5Q40 · 82115-F5Q50 · 82115-F5Q60 · 82115-F5Q70 · 82115-F5Q80 · 82115-F5Q90 · 82115-F5R00 · 82115-F5R10 · 82115-F5R20 · 82115-F5R30 · 82115-F5R40 · 82115-F5R50 · 82115-F5R60 · 82115-F5R70 · 82115-F5R80 · 82115-F5Z40 |
| 82121 | Engine wiring harness | 82121-0U061 · 82121-0U071 · 82121-0U081 · 82121-0U091 |
| 82141 | Dashboard wiring harness | 82118-0DA80 · 82118-0DA90 · 82118-0DB00 · 82118-0DB10 · 82118-0DB20 · 82118-0DB30 · 82118-0DM20 · 82118-0DM30 · 82118-0DM40 · 82118-0DM50 · 82118-0DM60 · 82118-0DM70 · 82118-0DM80 · 82118-0DM90 · 82118-0DN00 · 82118-0DN10 · 82118-0DN20 · 82118-0DN30 · 82118-0DN40 · 82118-0DN50 · 82118-0DN60 · 82118-0DN70 · 82118-0DN80 · 82118-0DN90 · 82118-0DP00 · 82118-0DP10 · 82118-0DP20 · 82118-0DP30 · 82118-0DP40 · 82118-0DP50 · 82118-0DP60 · 82118-0DP70 · 82118-0DP80 · 82118-0DP90 · 82118-0U300 · 82118-0U310 · 82118-0U320 · 82141-F5A30 · 82141-F5A40 · 82141-F5A70 · 82141-F5A80 · 82141-F5B10 · 82141-F5B20 · 82141-F5B30 · 82141-F5B40 · 82141-F5B50 · 82141-F5B60 · 82141-F5B70 · 82141-F5B80 · 82141-F5B90 · 82141-F5C00 · 82141-F5C10 · 82141-F5C20 · 82141-F5C30 · 82141-F5C40 · 82141-F5C50 · 82141-F5C60 · 82141-F5W50 · 82145-0UA70 · 82145-0UA80 · 82145-F5K00 · 82145-F5K20 · 82145-F5K30 · 82145-F5N00 · 82145-F5N20 · 82145-F5N21 · 82145-F5N22 · 82145-F5N30 · 82145-F5N50 · 82145-F5N51 · 82145-F5N52 · 82145-F5N60 · 82145-F5N61 · 82145-F5N70 · 82145-F5N71 · 82145-F5N80 · 82145-F5N81 · 82145-F5N90 · 82145-F5N91 · 82145-F5P00 · 82145-F5P01 · 82145-F5P10 · 82145-F5P11 · 82145-F5P20 · 82145-F5P21 · 82145-F5P30 · 82145-F5P31 · 82145-F5P40 · 82145-F5P41 · 82145-F5P80 · 82145-F5P81 · 82145-F5P90 · 82145-F5Q00 · 82145-F5Q01 · 82145-F5Q02 · 82145-F5Q10 · 82145-F5Q11 · 82145-F5Q12 · 82145-F5Q20 · 82145-F5Q21 · 82145-F5Q22 · 82145-F5Q30 · 82145-F5Q31 · 82145-F5Q32 · 82145-F5Q40 · 82145-F5Q41 · 82145-F5Q50 · 82145-F5Q51 · 82145-F5Q60 · 82145-F5Q61 · 82145-F5Q70 · 82145-F5Q71 · 82145-F5Q72 · 82145-F5Q80 · 82145-F5Q81 · 82145-F5Q82 · 82145-F5Q90 · 82145-F5Q91 · 82145-F5R00 · 82146-0DB90 · 82146-0DC00 · 82146-0DD80 · 82146-0DD90 · 82146-0DE00 · 82146-0DE10 · 82146-0DE20 · 82146-0U692 · 82146-0U702 · 82146-0U703 · 82146-0U704 · 82146-0UA02 · 82146-0UD52 · 82146-0UD53 · 82146-0UD54 · 82146-0UD62 · 82146-0UD63 · 82146-0UD82 · 82146-0UD83 · 82146-F5F60 · 82146-F5F70 · 82146-F5L10 · 82146-F5L20 · 82146-F5L21 · 82146-F5L30 · 82146-F5L40 · 82146-F5L41 · 82146-F5L50 · 82146-F5L60 · 82146-F5M20 · 82146-F5M30 · 82146-F5M70 · 82146-F5M80 · 82146-F5N40 · 82146-F5N50 · 82146-F5P50 · 82146-F5P60 · 82146-F5P70 · 82146-F5P80 · 82146-F5Q80 · 82146-F5Q90 · 82146-F5R00 · 82146-F5R10 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-0D620 · 82142-0D680 · 82142-0D810 · 82142-0DE20 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-0D180 |

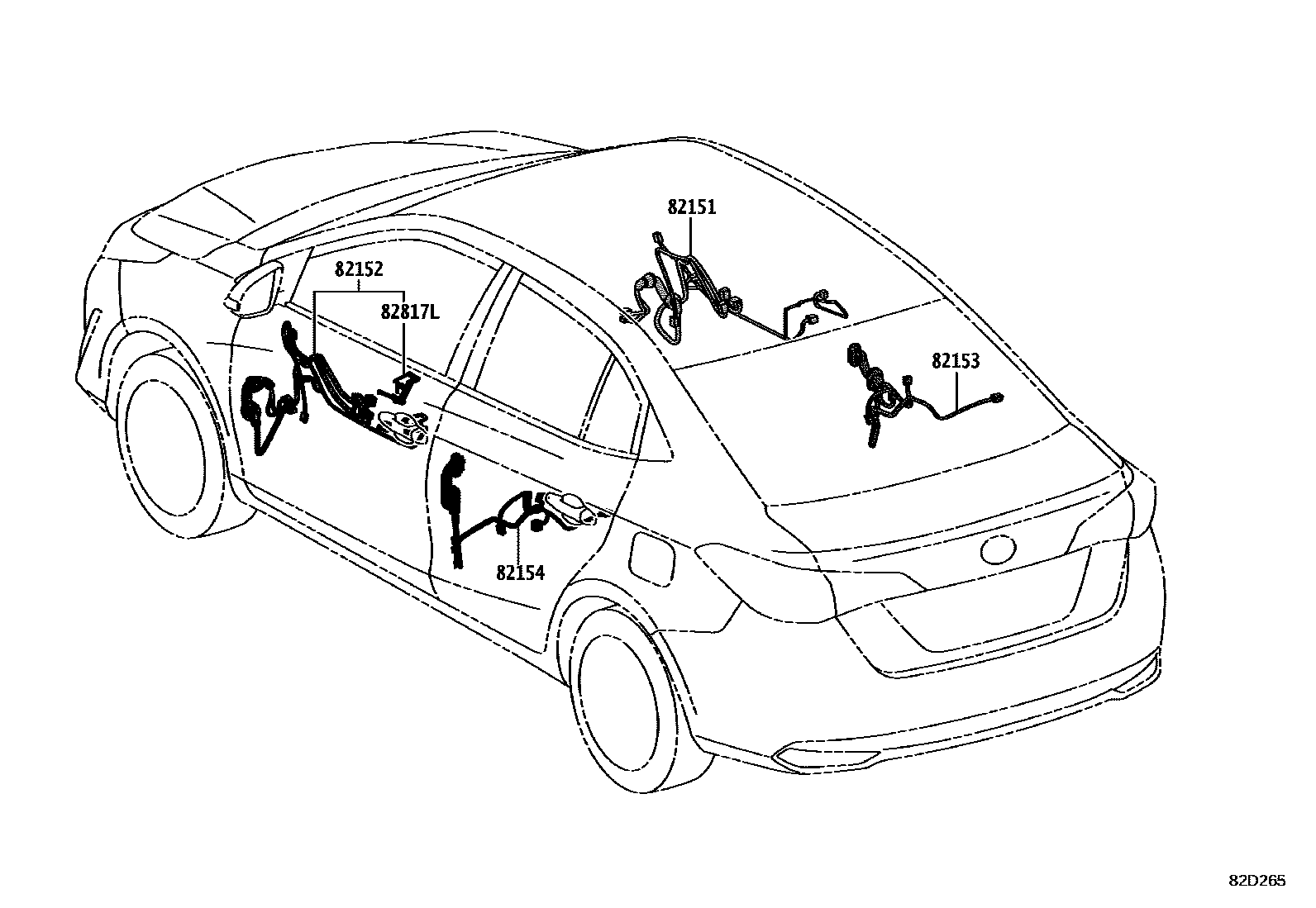

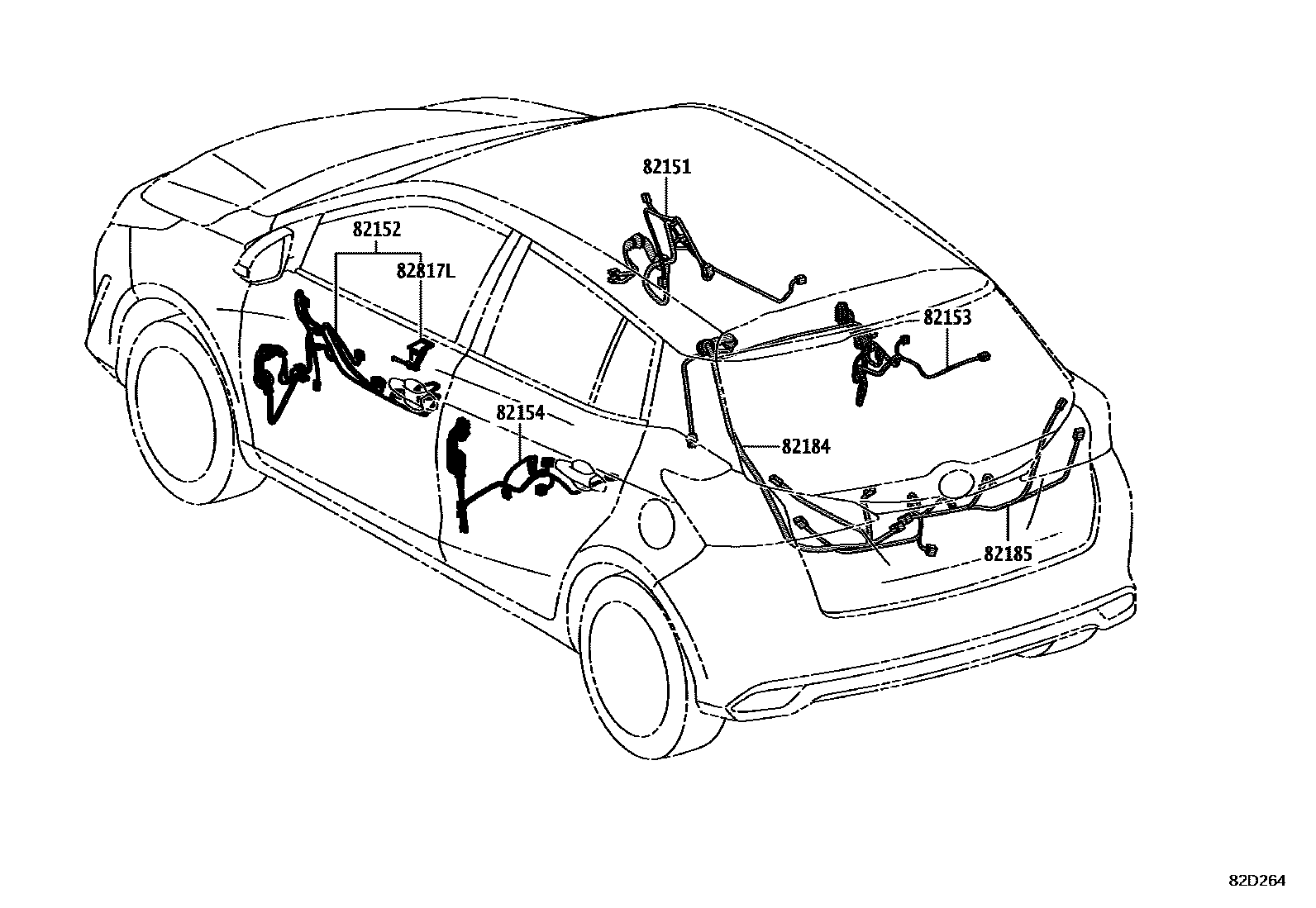

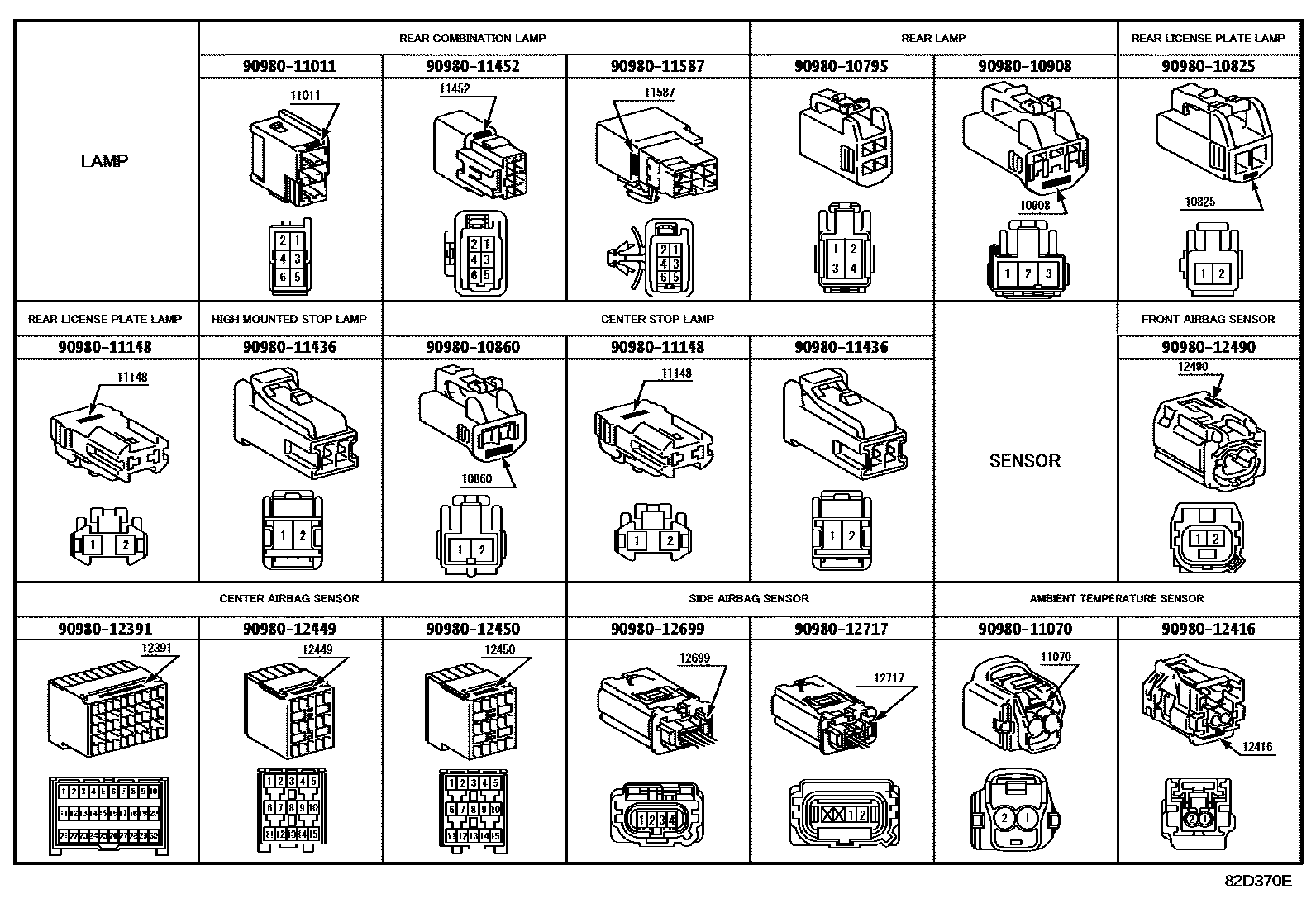

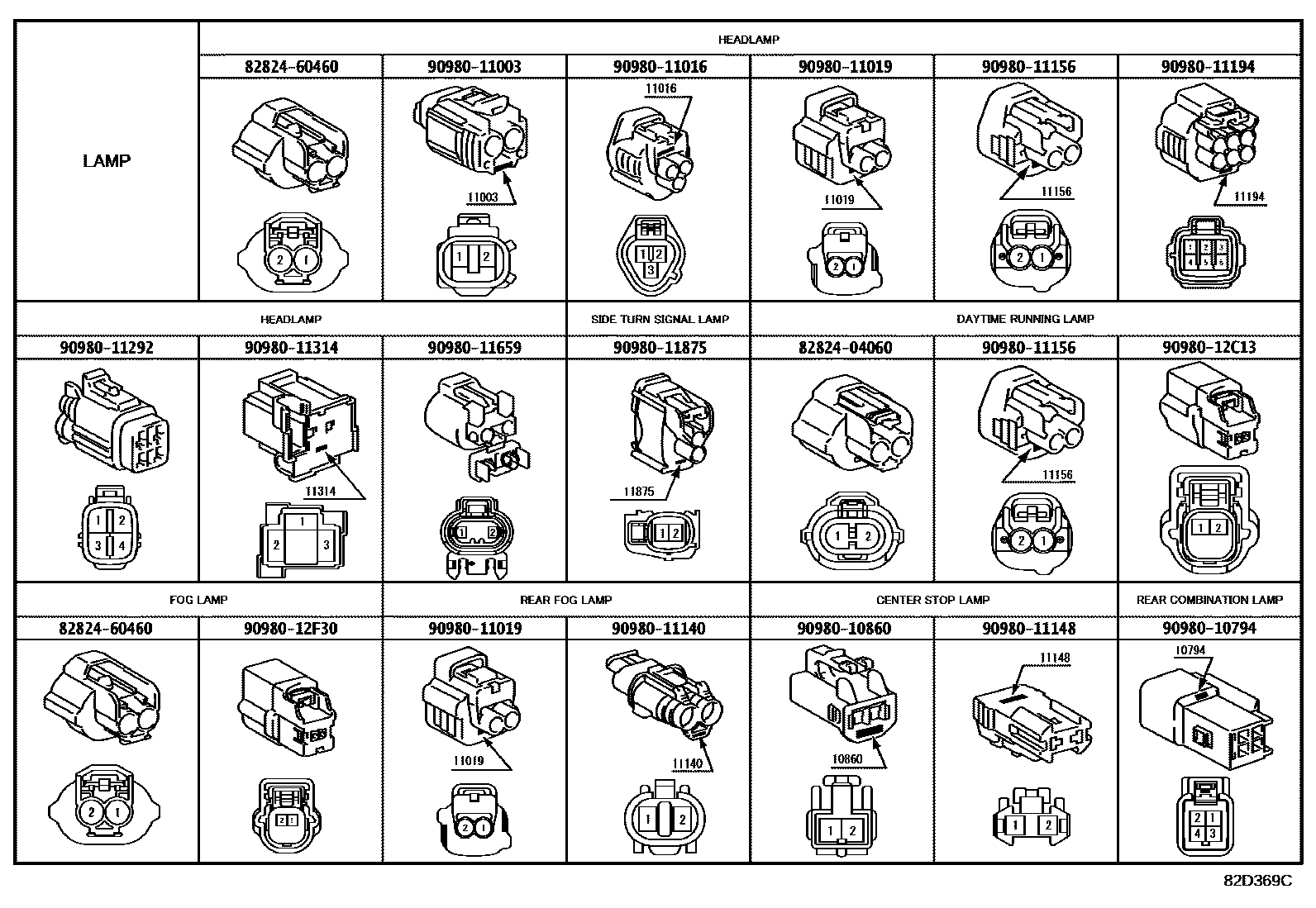

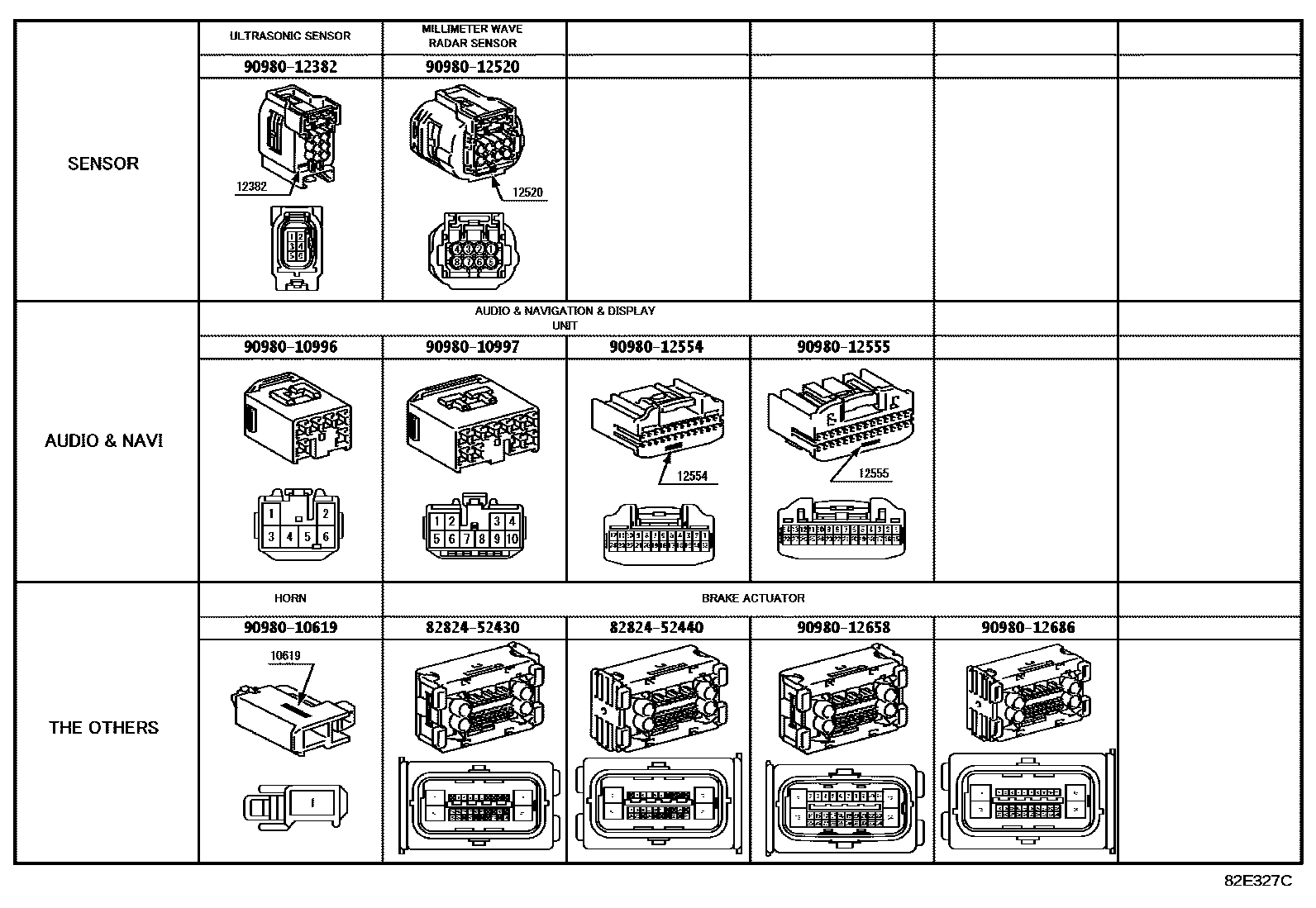

| 82151 | Right front door wiring harness | 82151-0U630 · 82151-0U631 · 82151-0U640 · 82151-0U641 · 82151-0U650 · 82151-0U651 · 82151-0UA60 · 82151-0UA61 |
| 82152 | Left front door wiring harness | 82152-0U710 · 82152-0U711 · 82152-0U712 · 82152-0U720 · 82152-0U721 · 82152-0U722 · 82152-0U730 · 82152-0U731 · 82152-0U732 · 82152-0UB30 · 82152-0UB31 · 82152-0UB32 |
| 82153 | Rear door wiring harness No. 1 | 82153-0DD20 · 82153-0DD21 · 82153-0DD30 · 82153-0DD31 · 82153-0DD40 · 82153-0DD41 · 82153-0DE90 · 82153-0DE91 |
| 82154 | Rear door wiring harness No. 2 | 82154-0DB70 · 82154-0DB71 · 82154-0DB80 · 82154-0DB81 · 82154-0DB90 · 82154-0DB91 · 82154-0DD60 · 82154-0DD61 |
| 82163 | Floor wiring harness No. 3 | 82163-0D120 · 82163-0D160 |
| 82164C | No. 4 floor wiring harness | 82164-0D090 · 82164-0D130 |
| 82171 | Roof No. 1 wiring harness | 82171-0DA50 · 82171-0DB40 · 82171-0DB50 · 82171-0DB90 · 82171-0DG30 · 82171-0DG40 · 82171-0DG50 · 82171-0DG60 · 82171-0DG70 · 82171-0DK60 · 82171-0DK70 · 82171-0DK80 · 82171-0DK90 · 82171-0DL00 · 82171-0DL10 · 82171-0DL20 · 82171-0DL30 · 82171-0DL40 · 82171-0DL50 · 82171-0DL60 · 82171-0DL70 · 82171-0DL80 |
| 82181 | Luggage No. 1 wiring harness | 82181-0D500 · 82181-0D510 · 82181-0D550 · 82181-0D560 |
| 82184 | Rear door No. 1 wiring harness | 82184-0D391 · 82184-0D791 · 82184-0DC10 · 82184-0DC20 |
| 82185 | Rear door wiring harness No. 2 | 82185-0D461 · 82185-0D471 · 82185-0DA11 · 82185-0DJ00 |
| 82186 | Rear window wiring harness No. 1 | 82186-0D281 |
| 82219A | sensor harness | 82219-0D100 |
| 82345 | diode | 82345-20050 |
| 82345A | diode | 82345-32010 |
| 82666A | Connector holder No. 2 | 82666-0D220 |
| 82666B | No. 3 connector holder | 82666-0D240 |
| 82666C | No. 4 connector holder | 82666-20270 |
| 82666D | No. 5 connector holder | 82666-60220 |
| 82666E | No. 6 connector holder | 82666-0D230 |
| 82669A | Connector box lower cover | 82669-0D040 |
| 82669B | Connector box lower cover | 82669-0D050 |
| 82815A | Wiring harness protector cover | 82815-0D400 |
| 82815B | Wiring harness protector cover | 82815-52230 |
| 82815G | No. 5 wire harness protector cover | 82815-0D350 |
| 82815H | No. 6 wire harness protector cover | 82815-52240 |
| 82817 | No. 1 wire harness protection device | 82817-0D700 |
| 82817A | No. 2 wire harness protection device | 82817-0D790 |
| 82817B | No. 3 wire harness protection device | 82817-52B80 |
| 82817D | No. 5 wire harness protection device | 82817-0D580 |
| 82817E | No. 6 wire harness protection device | 82817-0DC40 |
| 82817F | No. 7 wire harness protection device | 82817-0DC50 |
| 82817G | No. 8 wire harness protection device | 61815-64010 |
| 82817J | No. 9 wire harness protection device | 82817-0DC30 |
| 82817L | No. 11 wire harness protection device | 82817-0DB90 |
| 82817N | No. 13 wire harness protection device | 82817-0DB10 |
| 82817P | No. 14 wire harness protection device | 82817-0DB50 |
| 82817T | No. 15 wire harness protection device | 82817-52860 |
| 82817U | No. 16 wire harness protection device | 82817-0DC20 |
| 82817X | No. 17 wire harness protection device | 82817-52B90 |
| 82821M | Connector cover | 82821-12570 |
| 82821N | Connector cover | 82821-52240 |
| 82821P | Connector cover | 82821-30650 |
| 82821R | Connector cover | 82821-30600 |
| 82823S | starter terminal cover | 82823-20080 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824 | Harness connector | 90980-12212 |
| 89423B | Vacuum sensor harness | 89423-0D020 |
