Toyota YARIS 后排座椅和座椅滑轨 — Figure 7102

Toyota YARIS EPC diagram 7102, 后排座椅和座椅滑轨, with 2 images and 10 PNC and OE references.

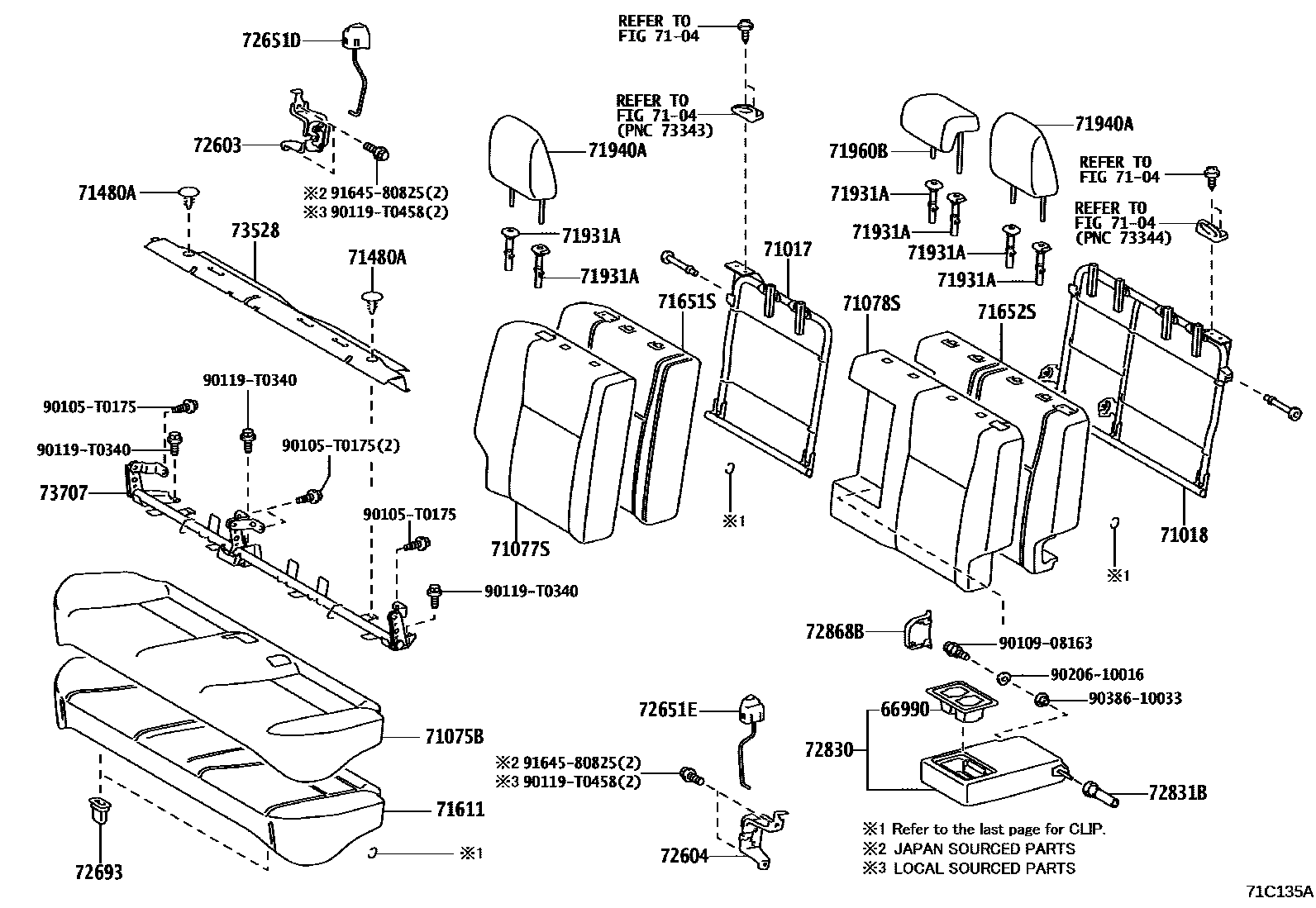

Toyota YARIS 后排座椅和座椅滑轨 EPC diagram — 71C135A
后排座椅和座椅滑轨 — 71C135A (201908 – 999999)
Toyota YARIS 后排座椅和座椅滑轨 EPC diagram — 71C136A
后排座椅和座椅滑轨 — 71C136A (201908 – 999999)

PNC and OE references

PNCPart nameOE numbers
71017Right rear seat back frame sub-assembly71017-0D670
71018Rear left seat back frame sub-assembly71018-0D400
71611Rear seat cushion cushion71503-0D690
71651SRear right seat back cushion (for split seats)71651-0D850
71652SRear left seat back cushion (for split seats)71652-0D500
72603Rear right seat back lock sub-assembly72630-0D180
72604Rear left seat back lock sub-assembly72640-0D180
72693Rear seat cushion hook72693-12080
72831BNo. 1 rear seat center armrest panel72831-0D010
73707Child restraint seat inner anchor bracket sub-assembly73705-0D560
