Toyota YARIS 行李箱门和行李箱锁 — Figure 6105

Toyota YARIS EPC diagram 6105, 行李箱门和行李箱锁, with 2 images and 13 PNC and OE references.

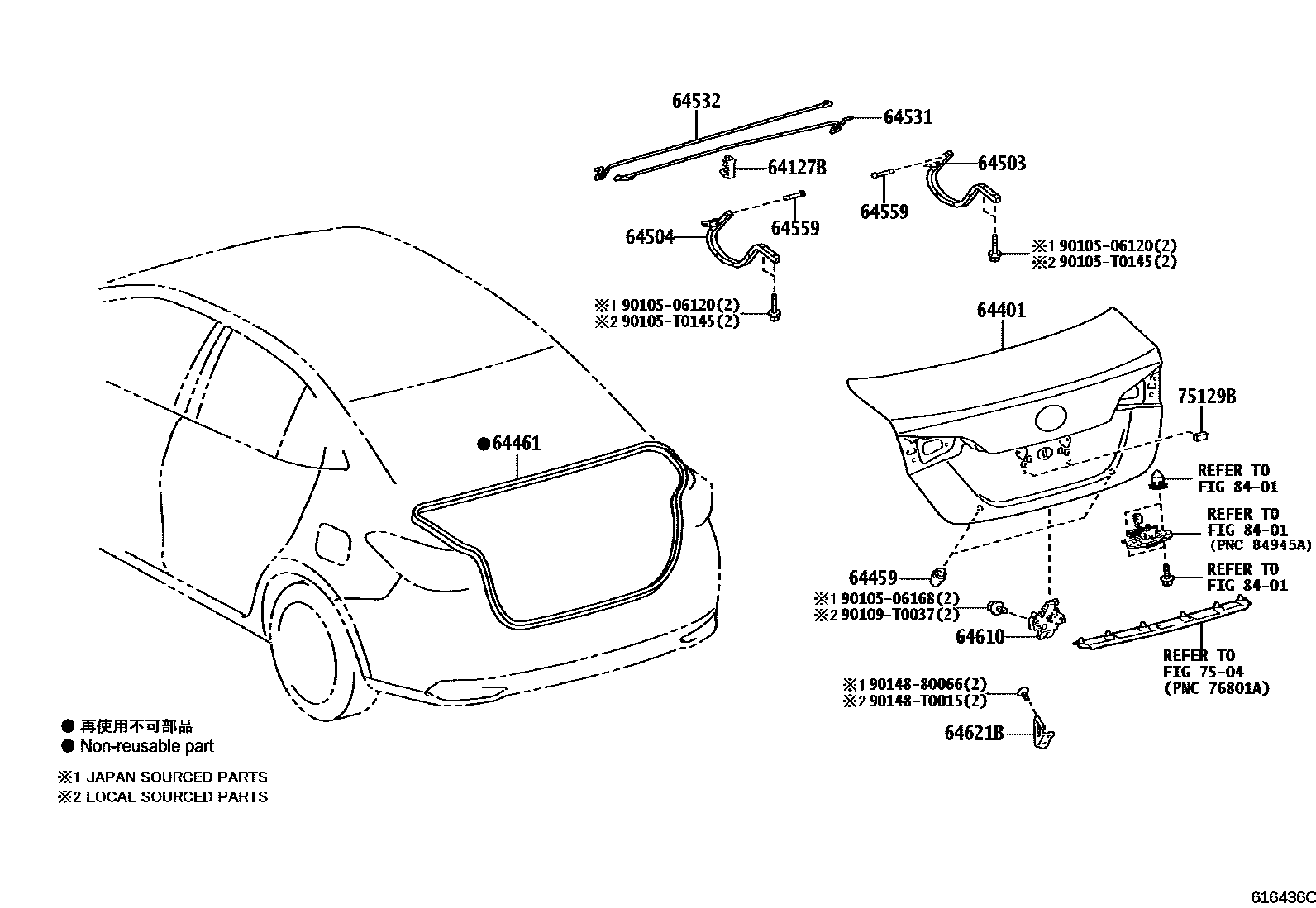

Toyota YARIS 行李箱门和行李箱锁 EPC diagram — 616436C
行李箱门和行李箱锁 — 616436C (201908 – 999999)

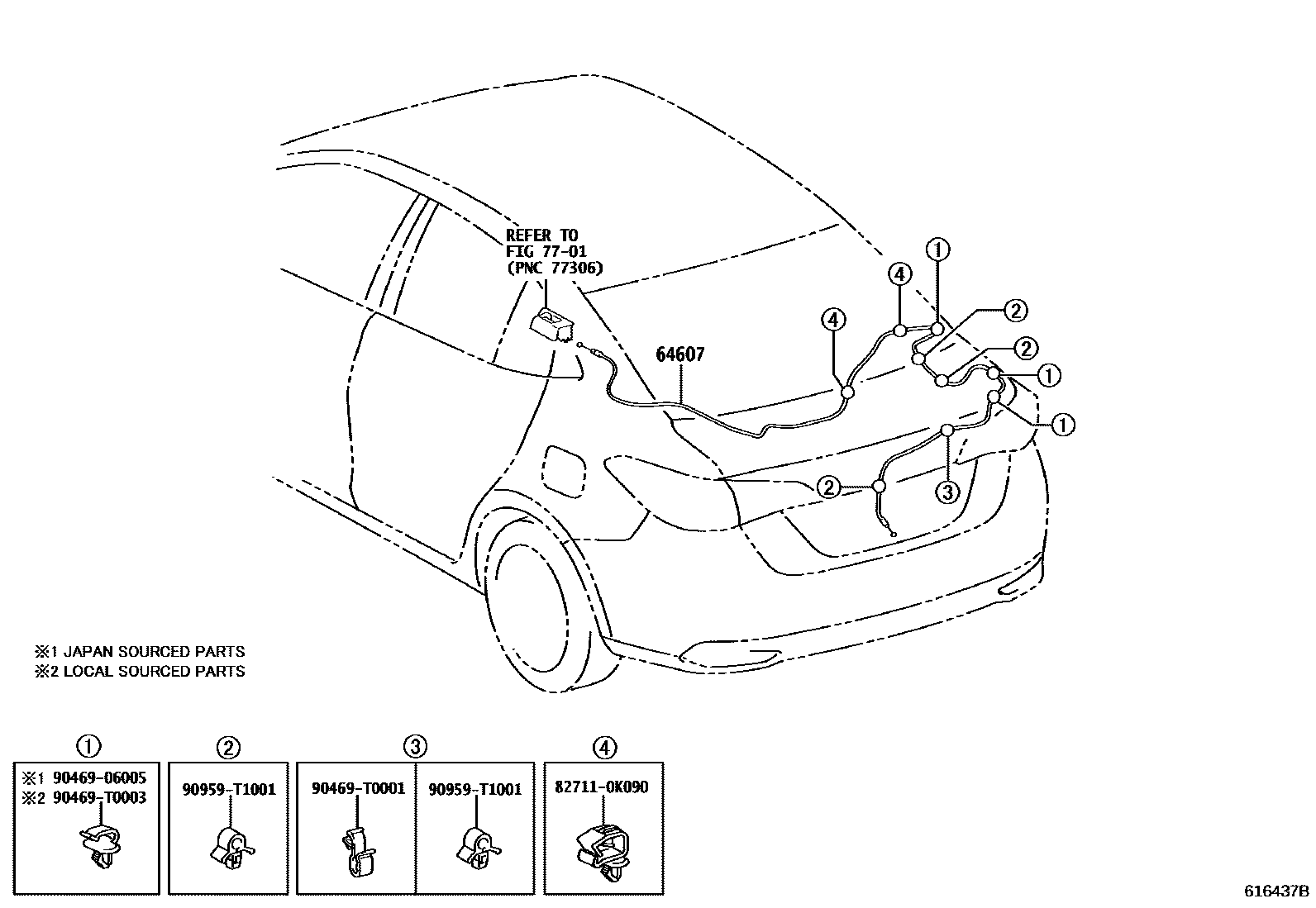

Toyota YARIS 行李箱门和行李箱锁 EPC diagram — 616437B
行李箱门和行李箱锁 — 616437B (201908 – 999999)

PNC and OE references

PNCPart nameOE numbers
64127BTrunk door torsion bar bracket64127-0D060
64401Trunk door panel sub-assembly64401-0D360 · 64401-0D490 · 64401-0D500
64459Trunk door cushion90541-09069
64461Trunk door seal64461-0D230
64503Trunk door right hinge arm sub-assembly64503-0D110
64504Trunk door left hinge arm sub-assembly64503-0D110
64531Trunk door right hinge torsion bar64531-0D350
64532Trunk door left hinge torsion bar64532-0D340
64559Trunk door hinge pin64559-12040
64607Trunk door lock control cable sub-assembly64607-0D500
64610Trunk door lock assembly64600-02080
64621BTrunk door latch64621-06080
75129Brear license plate cushion75129-0D020
