Toyota YARIS Alternator — Figure 1903

Toyota YARIS EPC diagram 1903, Alternator, with 1 images and 17 PNC and OE references.

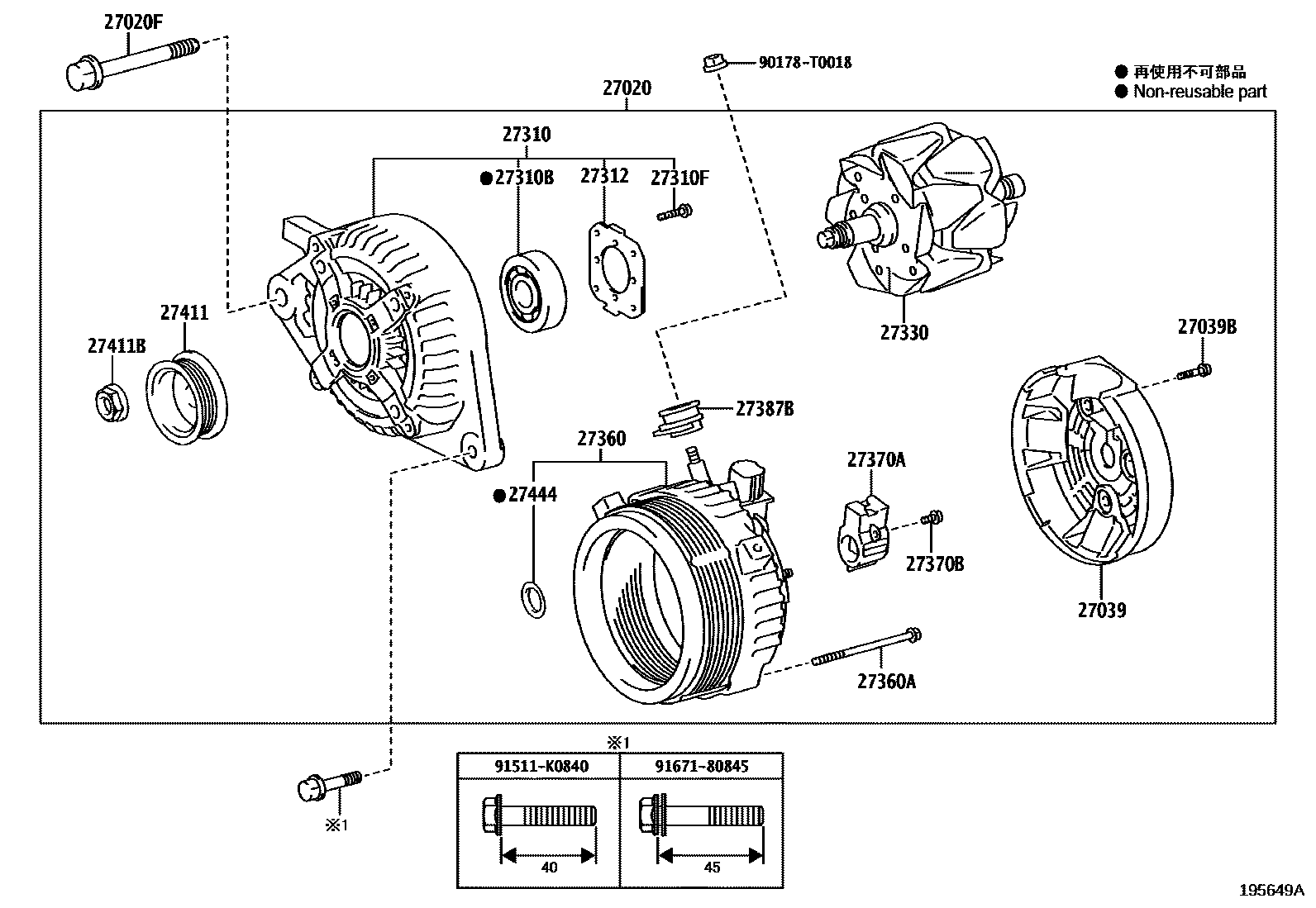

Toyota YARIS Alternator EPC diagram — 195649A
Alternator — 195649A (201908 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-0Y340
27020FBolt No. 1 (for generator)90105-10075
27039Alternator Rear End Cover27039-0M100
27039BBolts (for generator rear end cover)90068-04047
27310Alternator Drive End Frame Assembly27310-0Y320
27310BBearing (for Alternator Drive End Frame)90068-10047
27310FScrews (for generator drive end cover)90068-00022
27312Retainer Plate27312-0Y100
27330Alternator Rotor Assembly27330-0T290
27360Alternator Stator Coil Assembly27360-0Y320
27360ABolt (for generator coil)90068-04033
27370AAlternator Brush Holder Assembly27370-0Y100
27370BScrews (for generator brush holder)90068-00023
27387BGenerator terminal insulation pad27387-0H110
27411Alternator Pulley27411-0D220
27411BNut (for generator pulley)90068-05009
27444Generator bearing cap seals27444-0Y180
