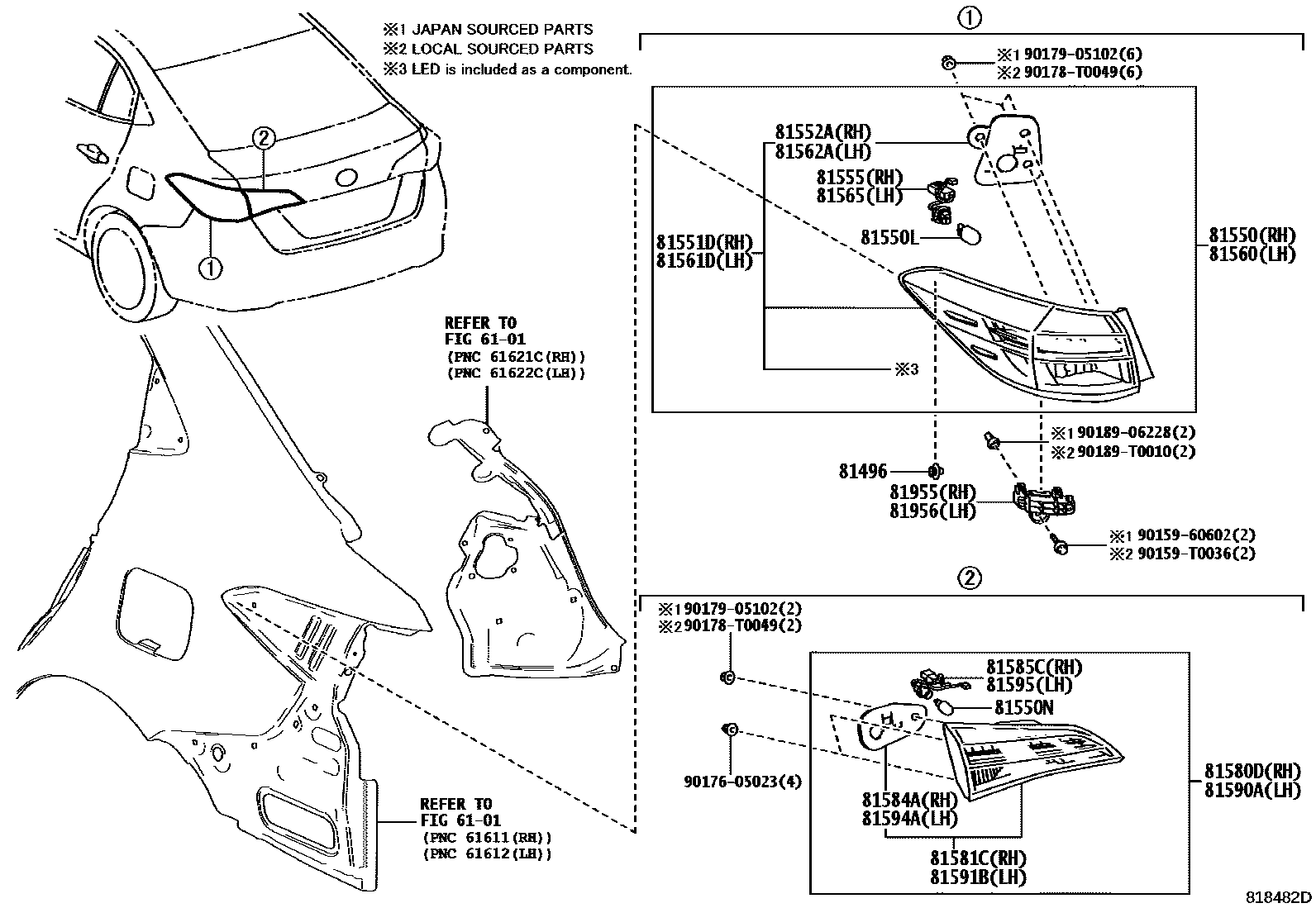

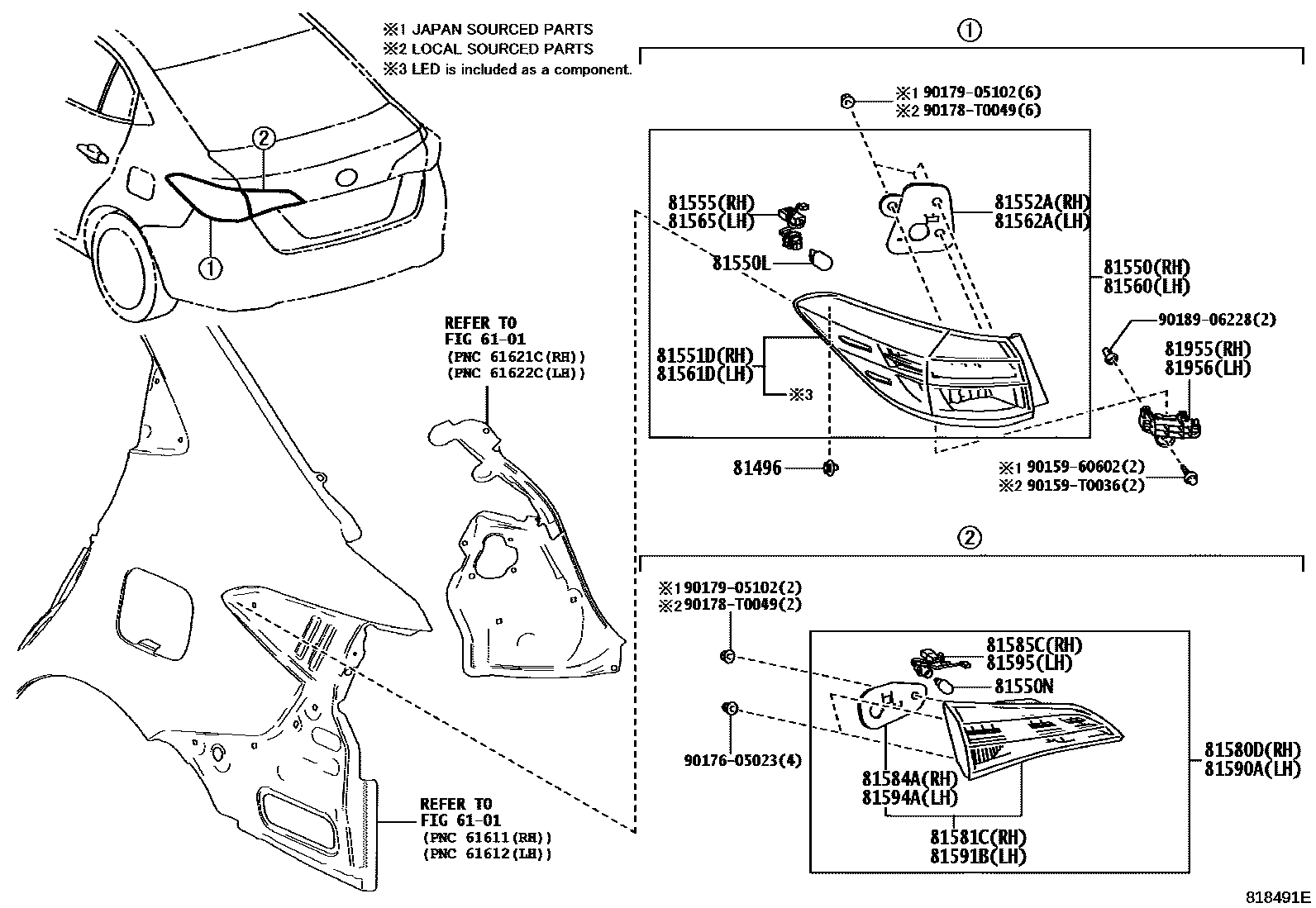

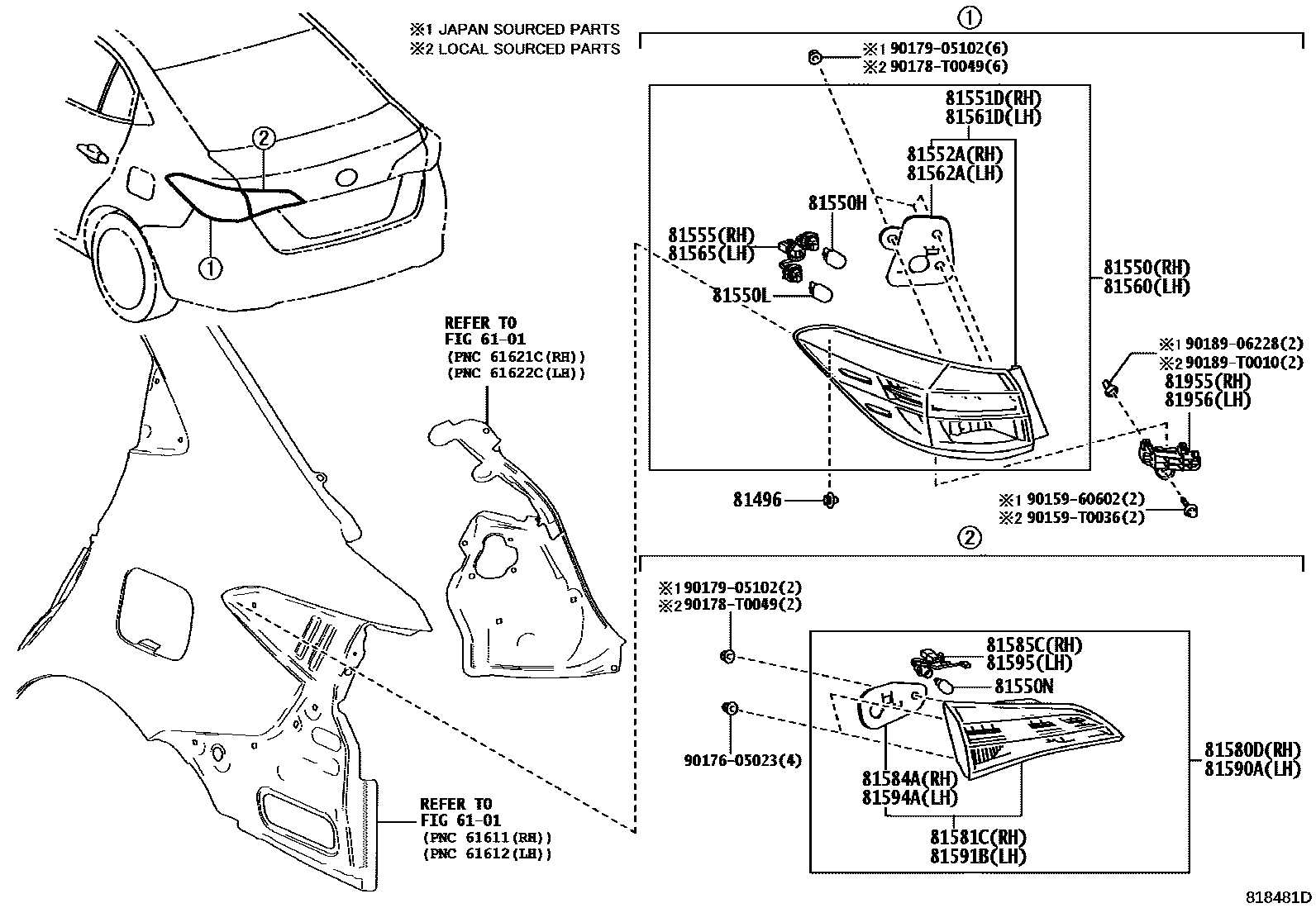

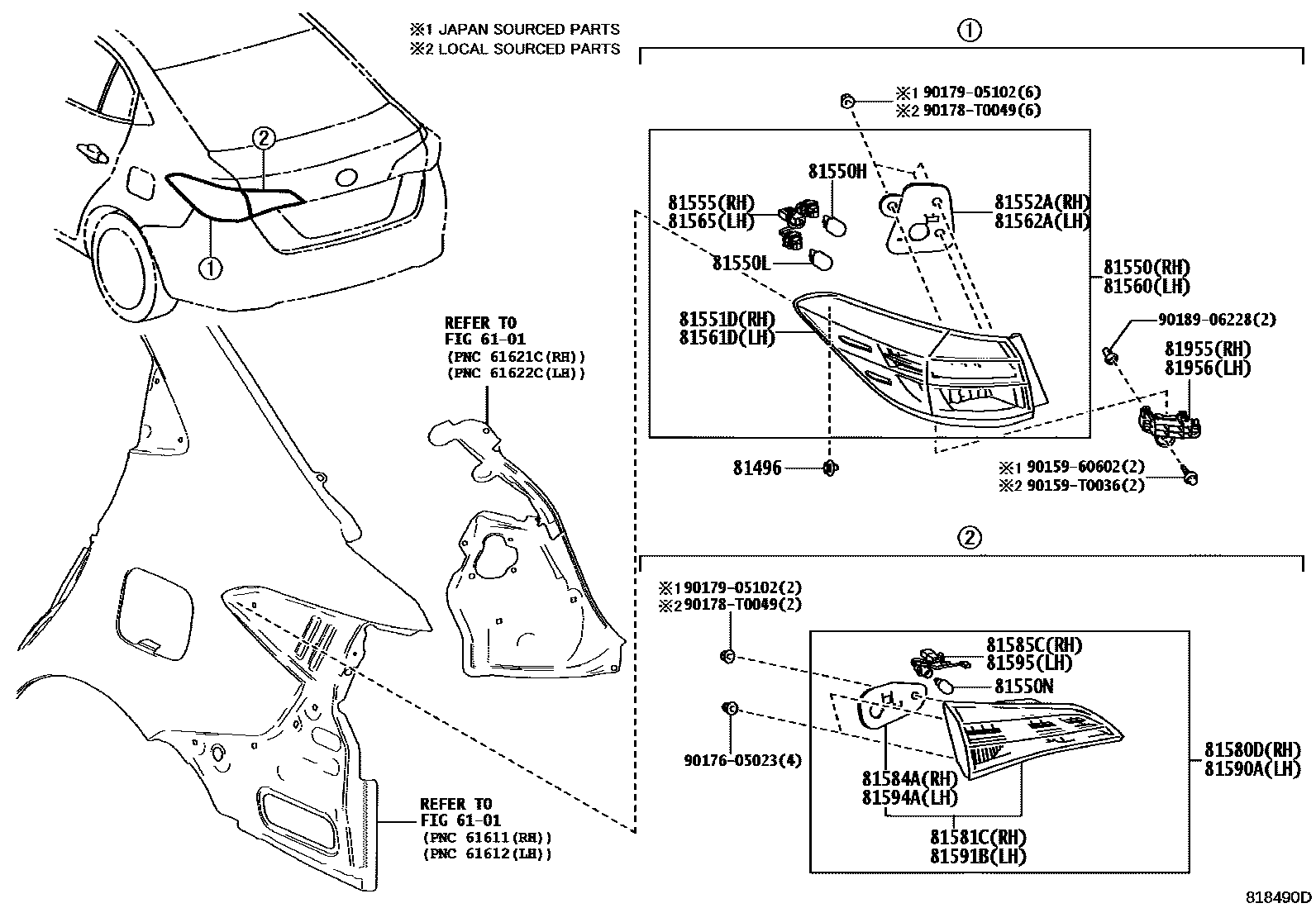

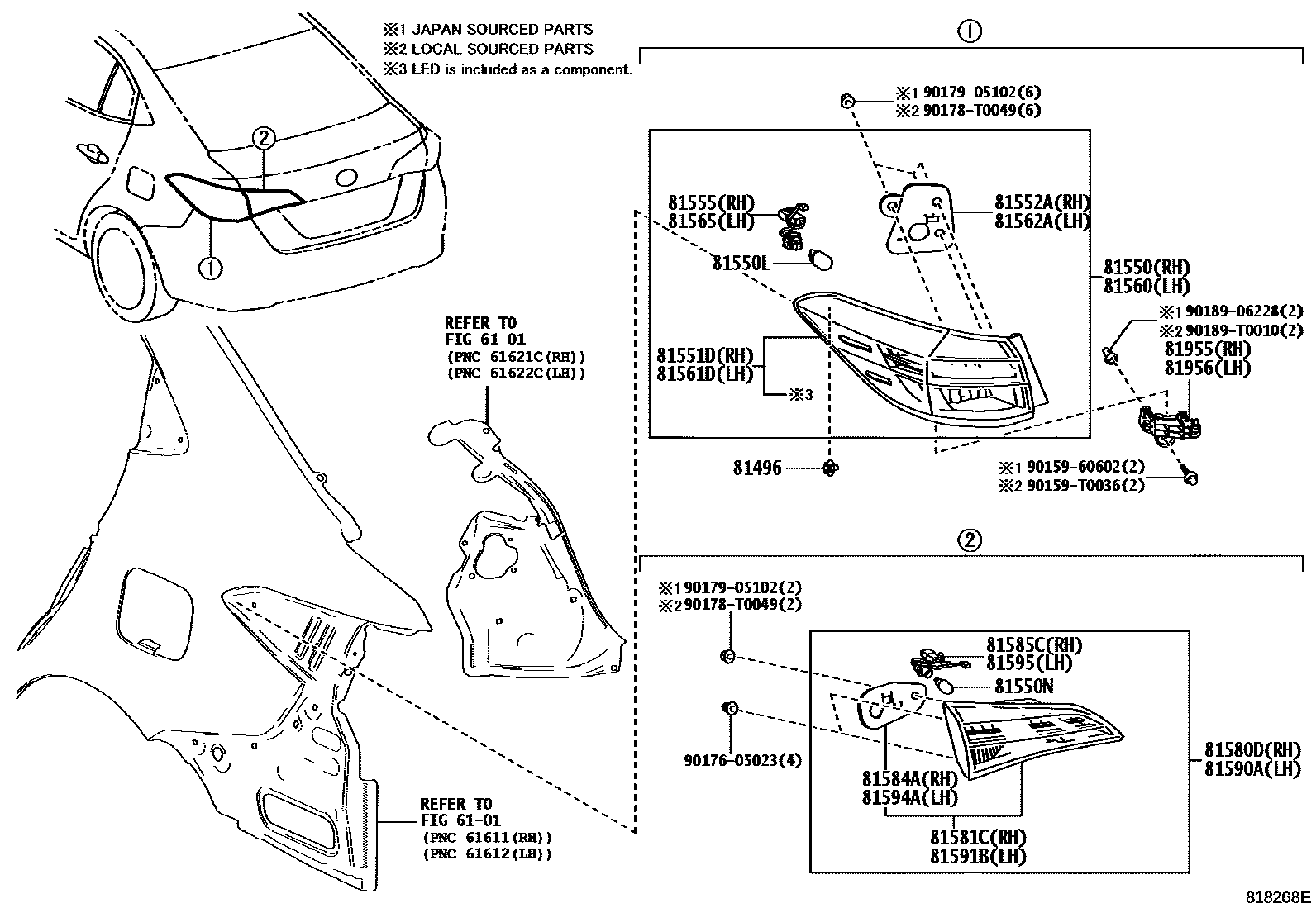

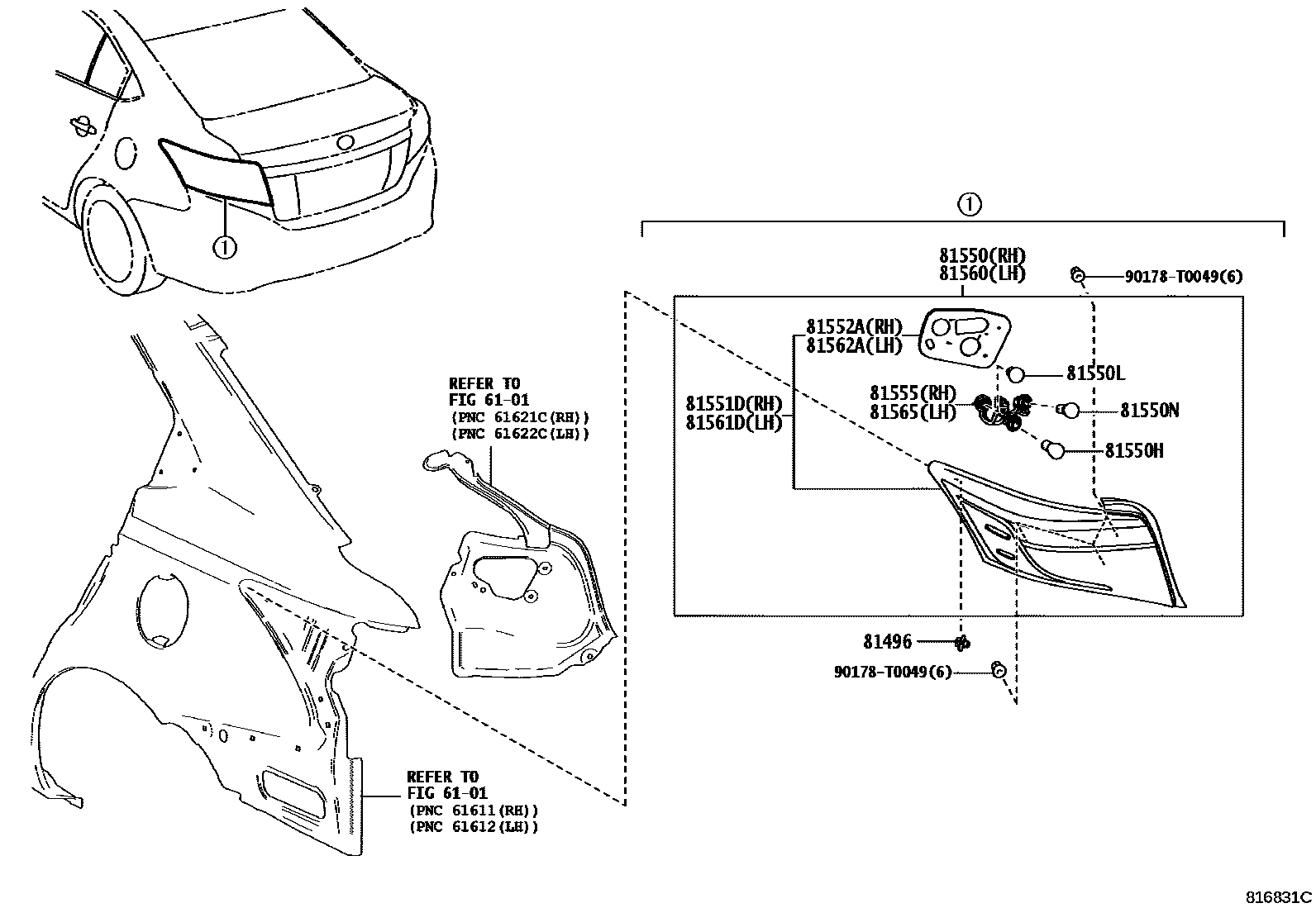

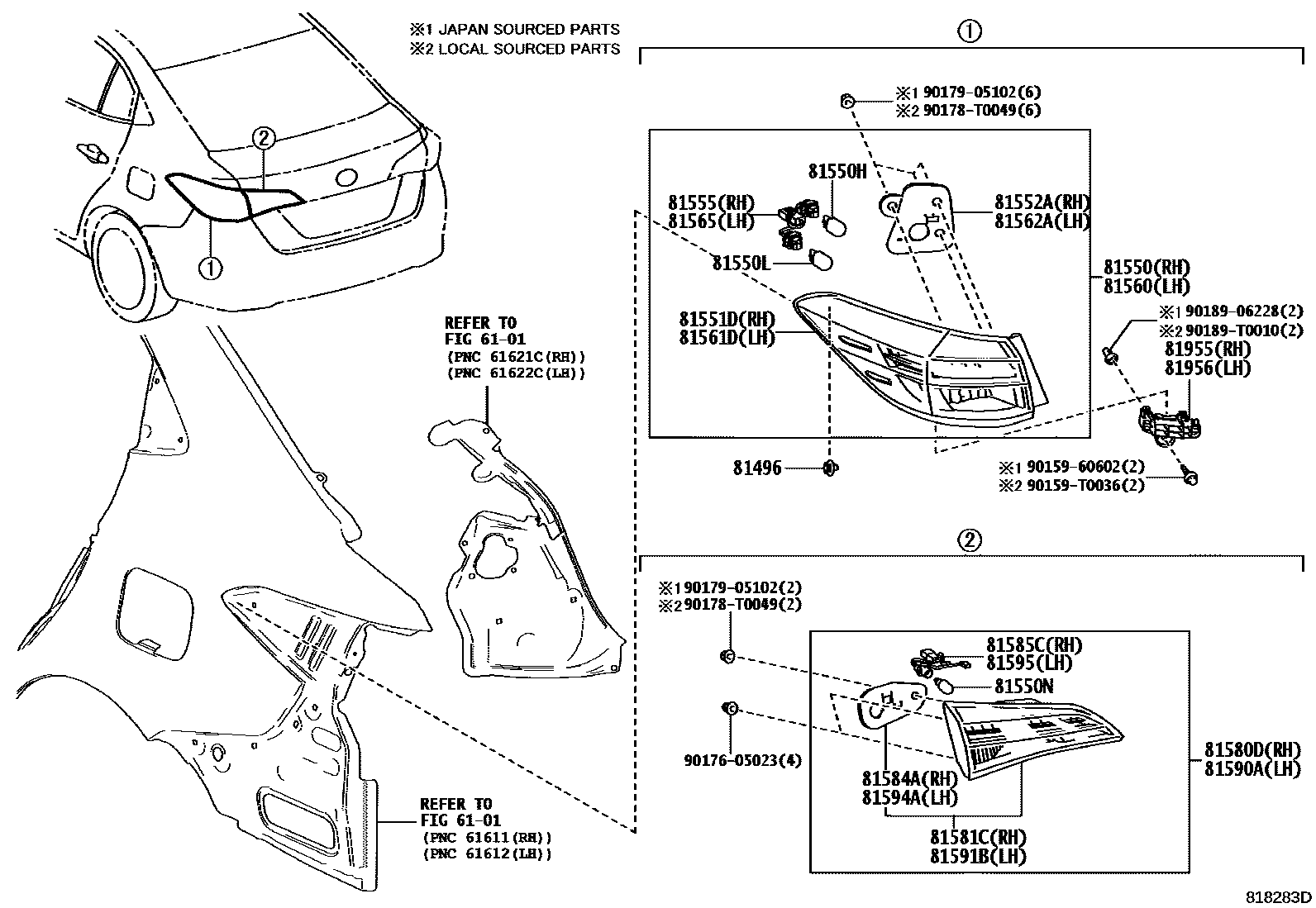

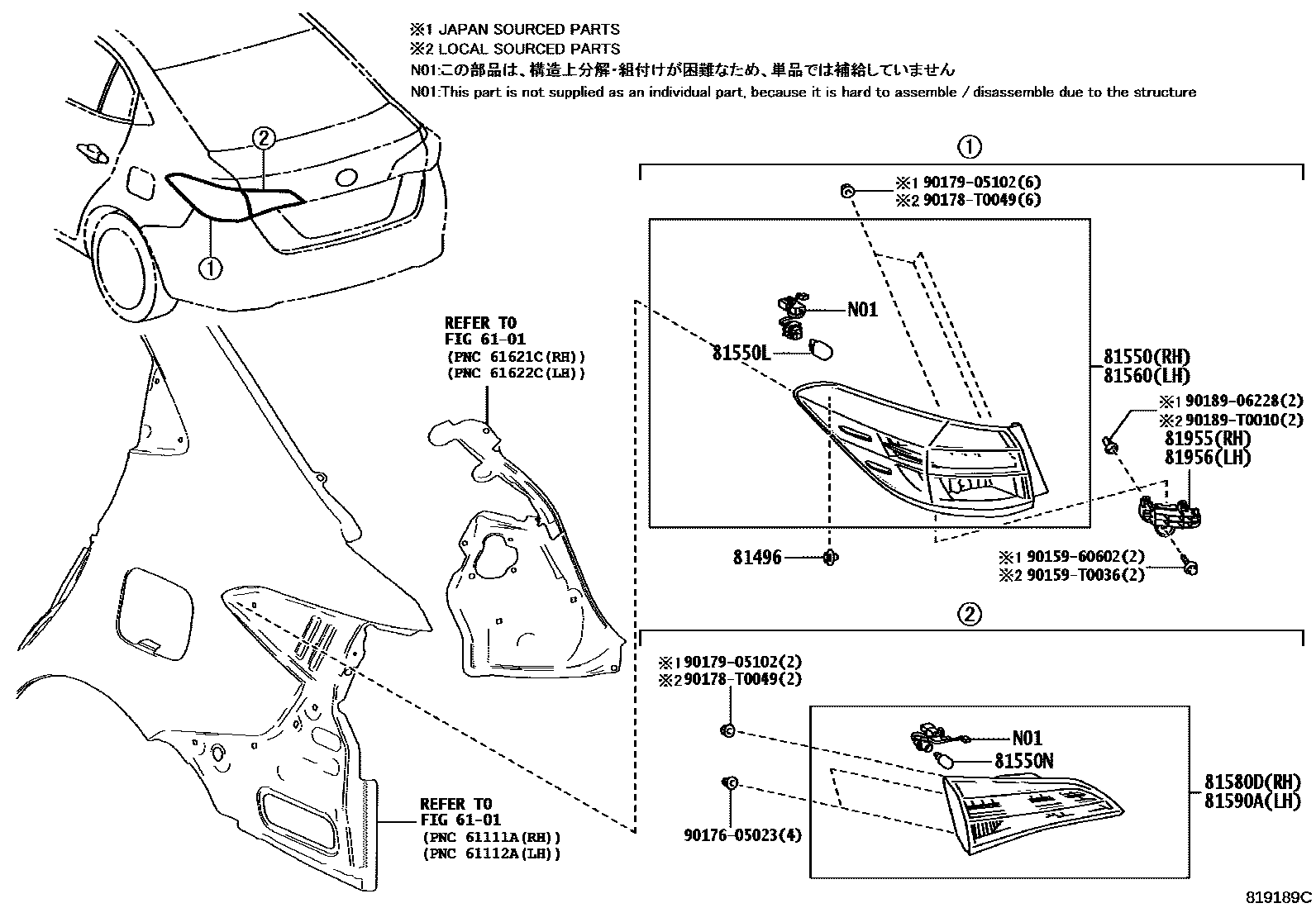

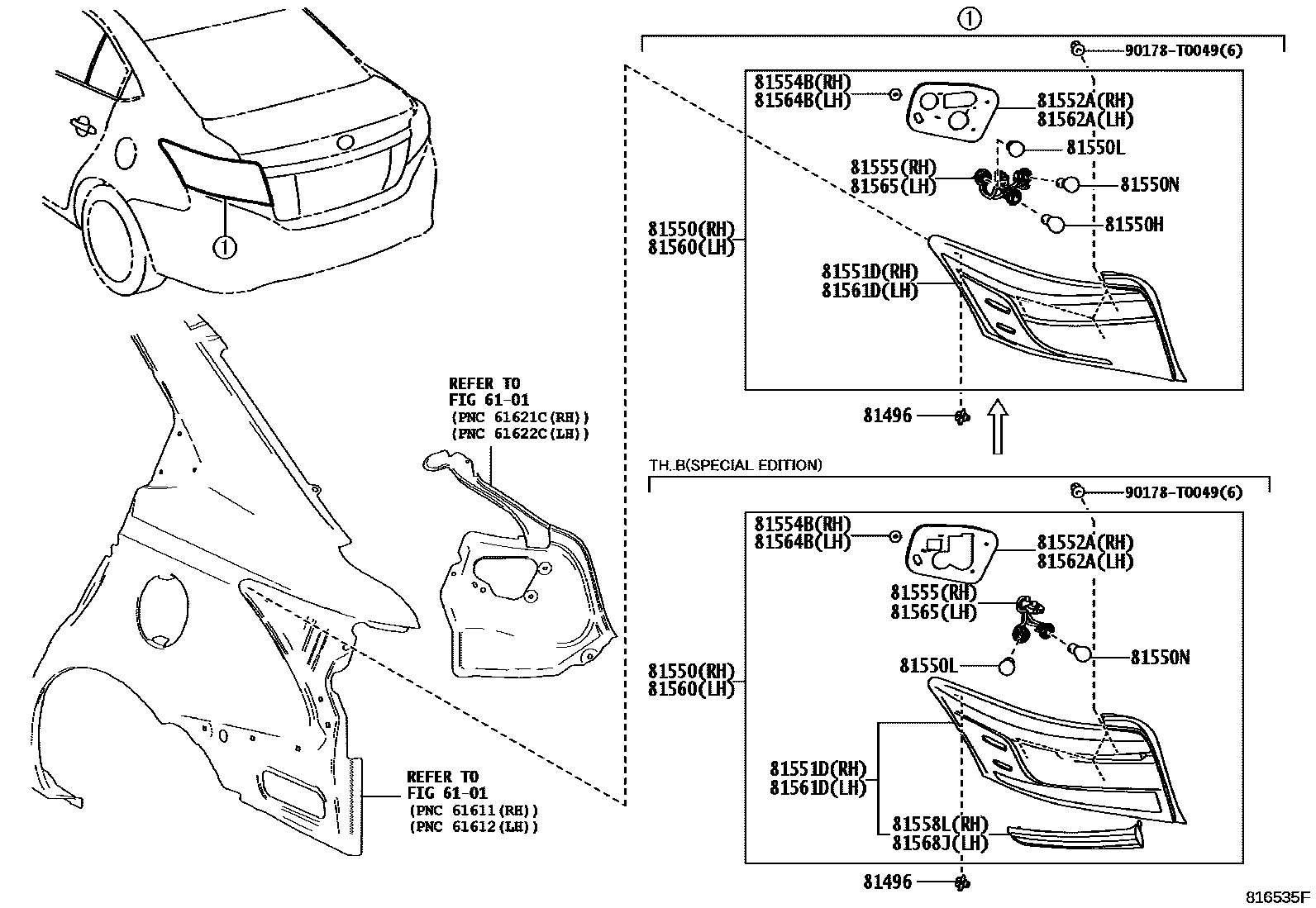

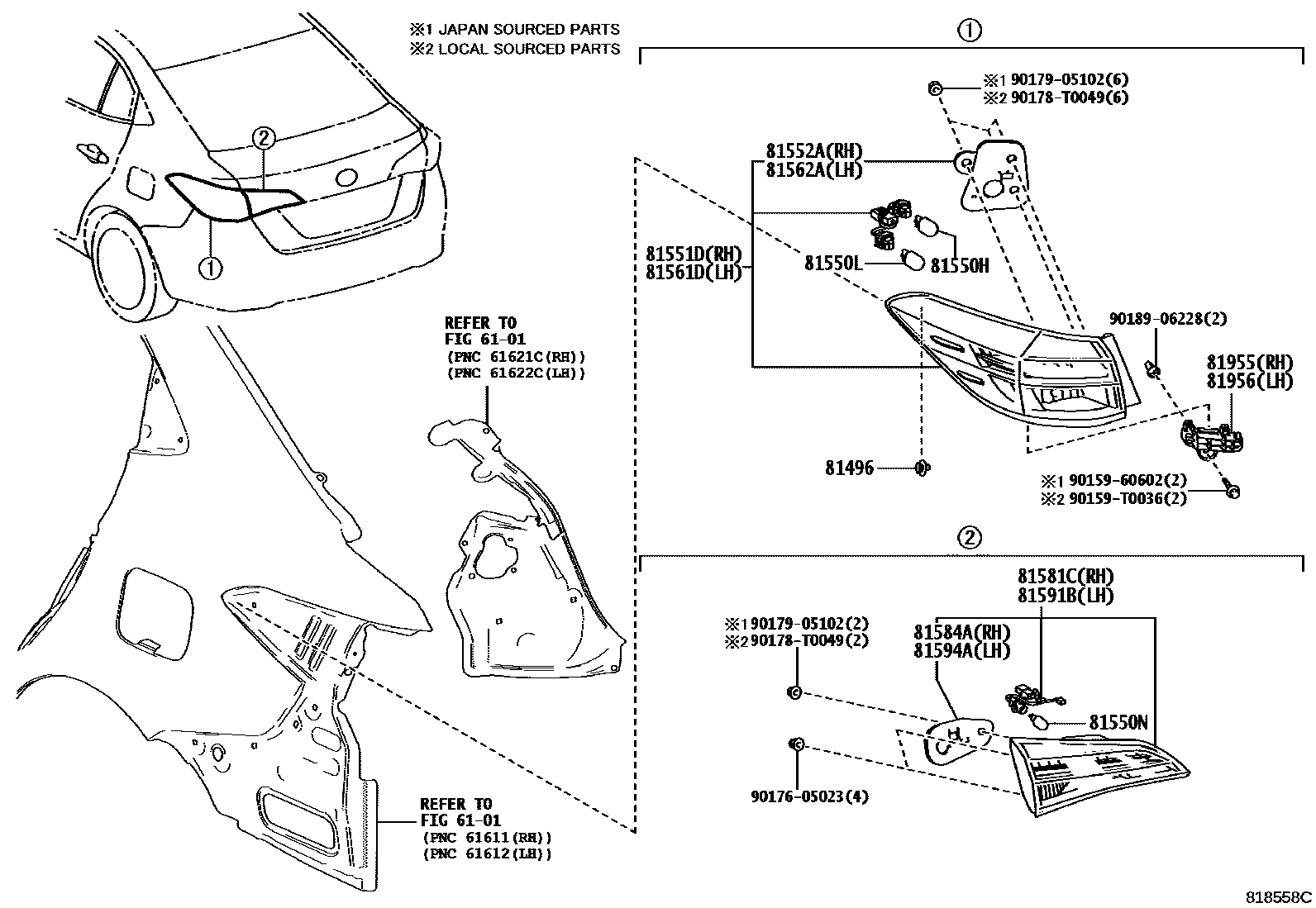

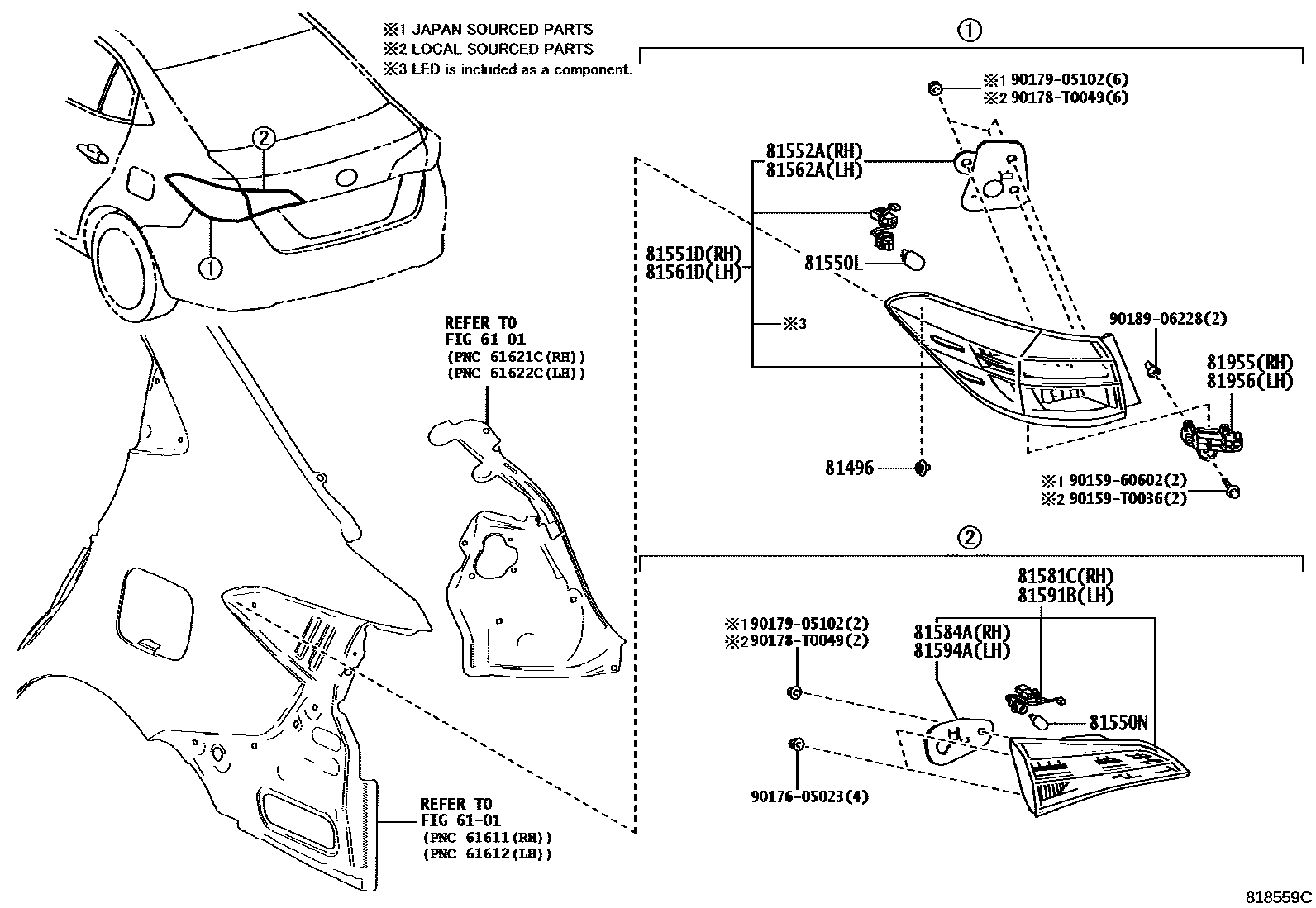

Toyota YARIS 后组合灯 — Figure 8111
Toyota YARIS EPC diagram 8111, 后组合灯, with 11 images and 26 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81496 | Rear combination light guide block | 81496-0D070 · 81496-60010 · 81497-0D070 |
| 81550 | Right rear combination light assembly | 81550-0D430 · 81550-0D500 · 81550-0D550 · 81550-0D850 · 81550-0D851 · 81550-0DA40 · 81550-0DA41 · 81550-0DA50 · 81550-0DA51 · 81550-0DA60 · 81550-0DA70 · 81550-0DA80 · 81550-0DA81 · 81550-0DA90 · 81550-0DA91 · 81550-0DB30 · 81550-0DB31 · 81550-0DB91 · 81550-0DD10 · 81550-0DD11 · 81550-0DD20 · 81550-0DD21 · 81550-0DE51 · 81550-0DE61 · 81550-YP010 |
| 81550H | Tail and brake light bulbs | 90981-13044 · 90981-13094 · 90981-13098 · 90981-TD002 |
| 81550L | Rear turn signal light bulb | 90981-15009 · 90981-15011 · 90981-15021 · 90981-15028 |
| 81550N | reversing light bulb | 90981-11059 · 90981-13097 · 90981-TD001 |
| 81551D | Right rear combination lamp shade and lamp body | 81551-0D430 · 81551-0D500 · 81551-0D550 · 81551-0D850 · 81551-0D851 · 81551-0DA40 · 81551-0DA41 · 81551-0DA50 · 81551-0DA51 · 81551-0DA60 · 81551-0DA70 · 81551-0DA80 · 81551-0DA81 · 81551-0DA90 · 81551-0DA91 · 81551-0DB00 · 81551-0DB10 · 81551-0DB30 · 81551-0DB31 · 81551-0DD11 · 81551-0DD21 · 81551-0DE50 · 81551-0DE60 · 81551-YP010 |
| 81552A | Right rear combination light gasket | 81552-0D430 · 81552-0D500 · 81552-0D550 · 81552-0DA90 · 81552-0DB00 · 81552-0DB10 · 81552-0DB30 · 81552-YP010 · 81554-0DA40 · 81554-0DA50 · 81554-0DA60 · 81554-0DA70 · 81554-0DD11 · 81554-0DD21 · 81554-0DE50 |
| 81554B | No. 2 right rear combination lamp body gasket | 81552-0D440 · 81554-0D550 · 81554-YP010 |
| 81555 | Right rear combination lamp lamp holder and wiring harness sub-assembly | 81555-0D430 · 81555-0D500 · 81555-0D550 · 81555-0DA40 · 81555-0DA50 · 81555-0DA60 · 81555-0DA70 · 81555-0DA80 · 81555-0DA90 · 81555-0DB30 · 81555-0DD11 · 81555-0DD21 · 81555-0DE50 · 81555-0DE60 · 81555-YP010 |
| 81558L | Right rear combination lamp protective cover | 81558-YP010 |
| 81560 | Left rear combination light assembly | 81560-0D440 · 81560-0D510 · 81560-0D550 · 81560-0D850 · 81560-0D851 · 81560-0DA40 · 81560-0DA41 · 81560-0DA50 · 81560-0DA51 · 81560-0DA60 · 81560-0DA70 · 81560-0DA80 · 81560-0DA81 · 81560-0DA90 · 81560-0DA91 · 81560-0DB30 · 81560-0DB31 · 81560-0DB91 · 81560-0DD10 · 81560-0DD11 · 81560-0DD20 · 81560-0DD21 · 81560-0DE51 · 81560-0DE61 · 81560-YP010 |
| 81561D | Left rear combination lamp lampshade and lamp body | 81561-0D440 · 81561-0D510 · 81561-0D550 · 81561-0D850 · 81561-0D851 · 81561-0DA40 · 81561-0DA41 · 81561-0DA50 · 81561-0DA51 · 81561-0DA60 · 81561-0DA70 · 81561-0DA80 · 81561-0DA81 · 81561-0DA90 · 81561-0DA91 · 81561-0DB00 · 81561-0DB10 · 81561-0DB30 · 81561-0DB31 · 81561-0DD11 · 81561-0DD21 · 81561-0DE50 · 81561-0DE60 · 81561-YP010 |
| 81562A | Left rear combination light gasket | 81552-0D430 · 81552-0D550 · 81562-0D510 · 81562-0DA90 · 81562-0DB00 · 81562-0DB10 · 81562-0DB30 · 81562-YP010 · 81564-0DA40 · 81564-0DA50 · 81564-0DA60 · 81564-0DA70 · 81564-0DD11 · 81564-0DD21 · 81564-0DE50 |
| 81564B | No. 2 left rear combination lamp body gasket | 81552-0D440 · 81554-0D550 · 81554-YP010 |
| 81565 | Left rear combination lamp lamp holder and wiring harness sub-assembly | 81555-0D430 · 81555-0D500 · 81555-0D550 · 81555-0DA40 · 81555-0DA50 · 81555-0DA60 · 81555-0DA70 · 81555-0DA80 · 81555-0DA90 · 81555-0DB30 · 81555-0DD11 · 81555-0DD21 · 81555-0DE50 · 81555-0DE60 · 81555-YP010 |
| 81568J | Left rear combination lamp protective cover | 81568-YP010 |
| 81580D | Right rear light assembly | 81580-0D490 · 81580-0D500 · 81580-0D510 · 81580-0D520 · 81580-0D530 · 81580-0D540 · 81580-0D590 · 81580-0D650 · 81580-0D660 · 81580-0D700 · 81580-0D760 · 81580-0DA40 · 81580-0DB30 |
| 81581C | Right rear light lampshade and lamp body | 81581-0D490 · 81581-0D500 · 81581-0D510 · 81581-0D520 · 81581-0D530 · 81581-0D540 · 81581-0D550 · 81581-0D560 · 81581-0D590 · 81581-0D650 · 81581-0D660 · 81581-0D700 |
| 81584A | Right rear light gasket | 81582-0D490 · 81582-0D510 · 81582-0D540 · 81582-0D550 · 81582-0D590 · 81582-0D650 |
| 81585C | Right rear light lamp holder and wiring harness | 81585-0D490 · 81585-0D500 · 81585-0D510 · 81585-0D520 · 81585-0D530 · 81585-0D540 · 81585-0D590 · 81585-0D650 · 81585-0D660 |
| 81590A | Left rear light assembly | 81590-0D490 · 81590-0D500 · 81590-0D510 · 81590-0D520 · 81590-0D530 · 81590-0D540 · 81590-0D590 · 81590-0D650 · 81590-0D660 · 81590-0D700 · 81590-0D760 · 81590-0DA40 · 81590-0DB30 |
| 81591B | Left rear light shade and body | 81591-0D490 · 81591-0D500 · 81591-0D510 · 81591-0D520 · 81591-0D530 · 81591-0D540 · 81591-0D550 · 81591-0D560 · 81591-0D590 · 81591-0D650 · 81591-0D660 · 81591-0D700 |
| 81594A | Left rear light gasket | 81592-0D490 · 81592-0D510 · 81592-0D540 · 81592-0D550 · 81592-0D590 · 81592-0D650 |
| 81595 | Left rear light lamp holder and wiring harness | 81585-0D490 · 81585-0D500 · 81585-0D510 · 81585-0D520 · 81585-0D530 · 81585-0D540 · 81585-0D590 · 81585-0D650 · 81585-0D660 |
| 81955 | Right rear combination light fixture | 52562-0D130 · 52562-0D140 · 52562-0D150 · 52562-0D160 · 52562-0D210 |
| 81956 | Left rear combination light fixture | 52563-0D130 · 52563-0D140 · 52563-0D150 · 52563-0D160 · 52563-0D210 |
