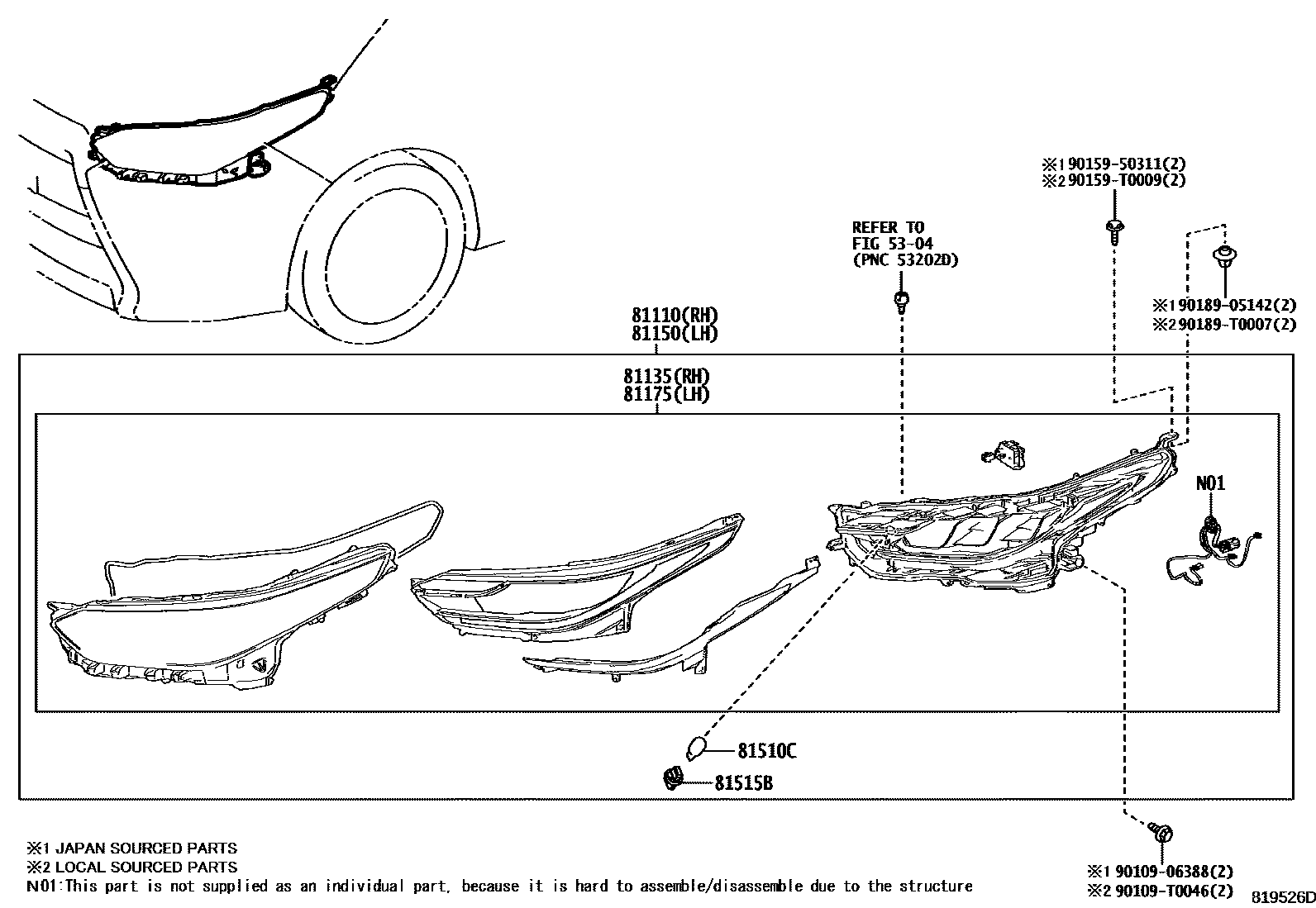

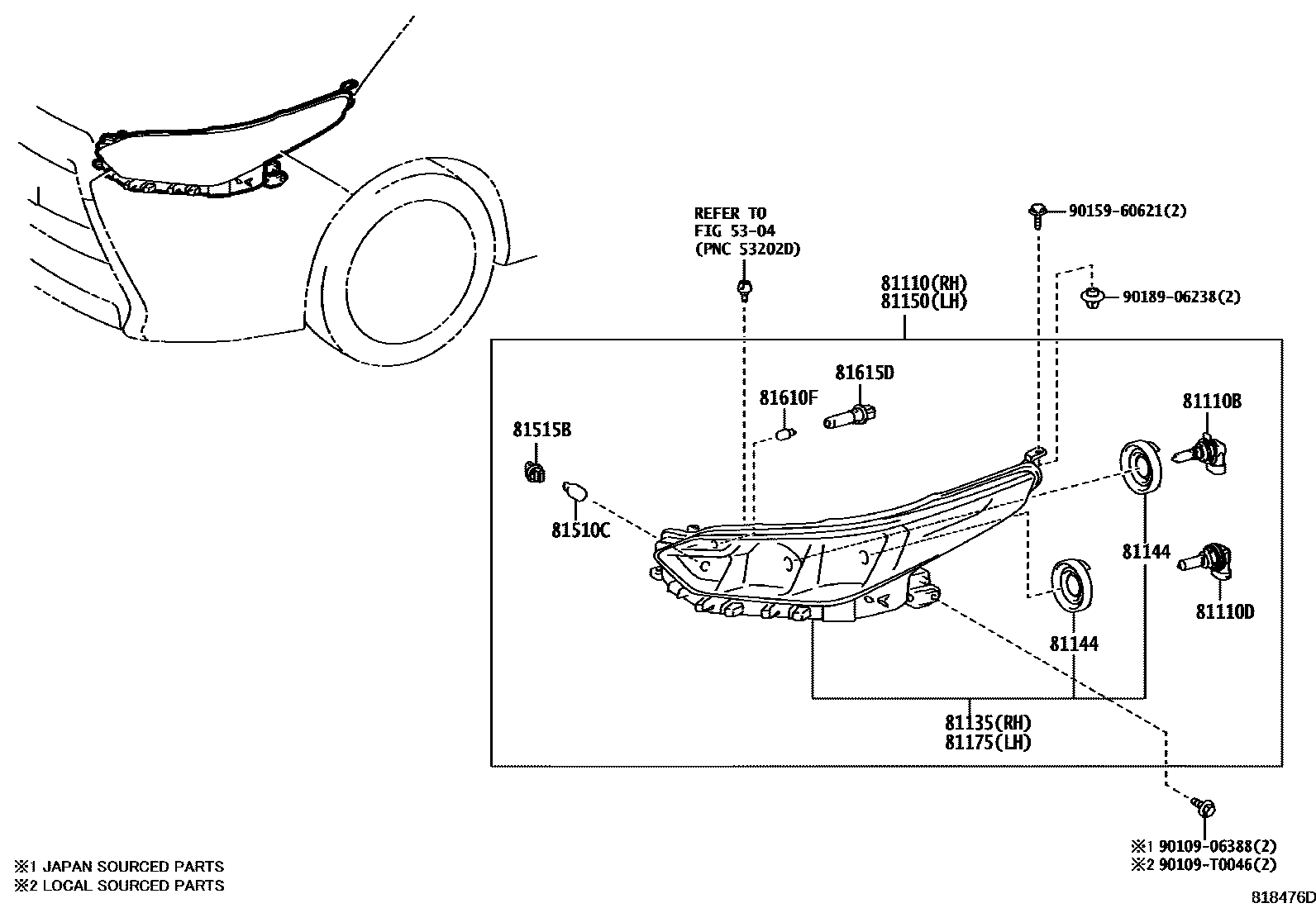

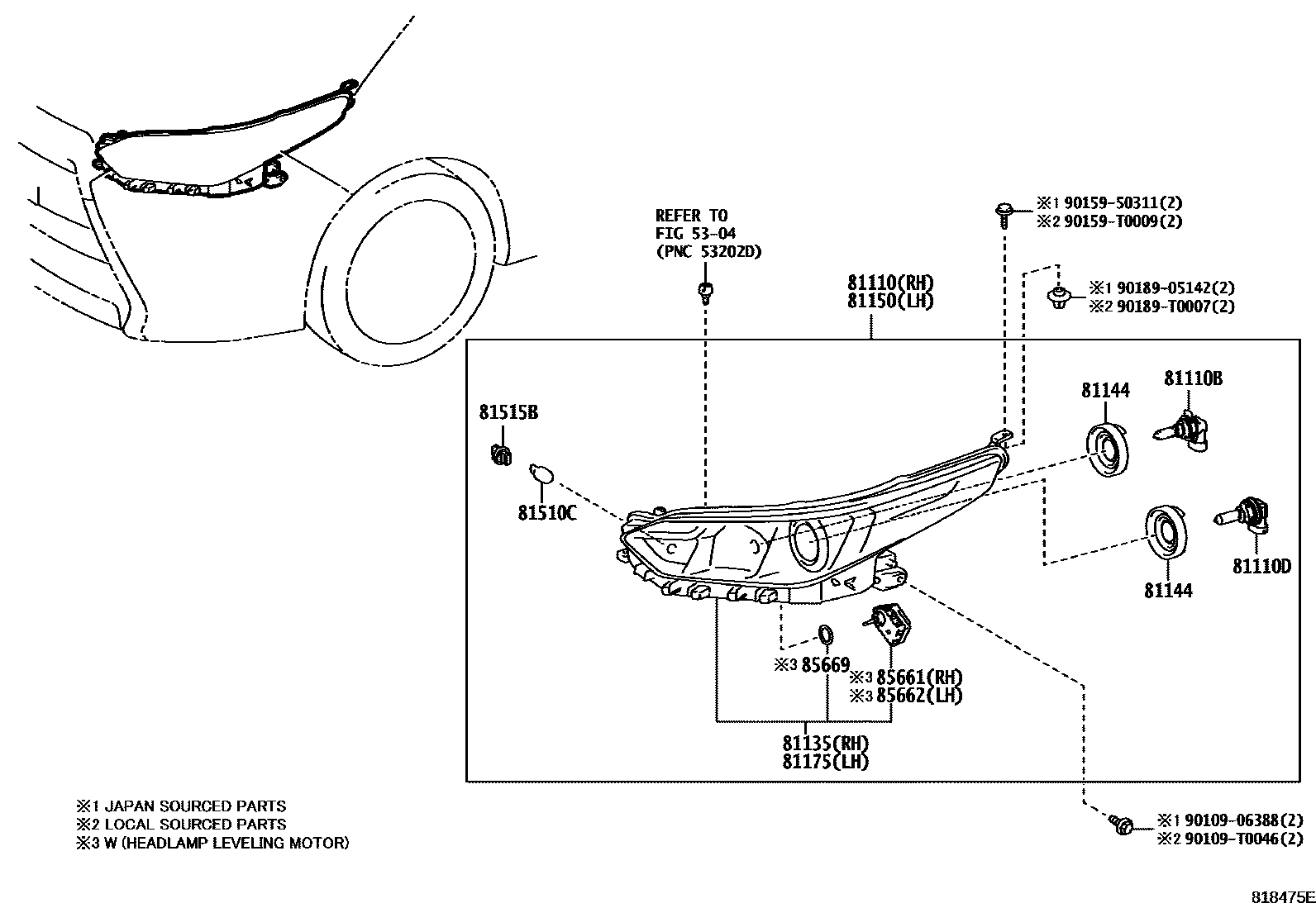

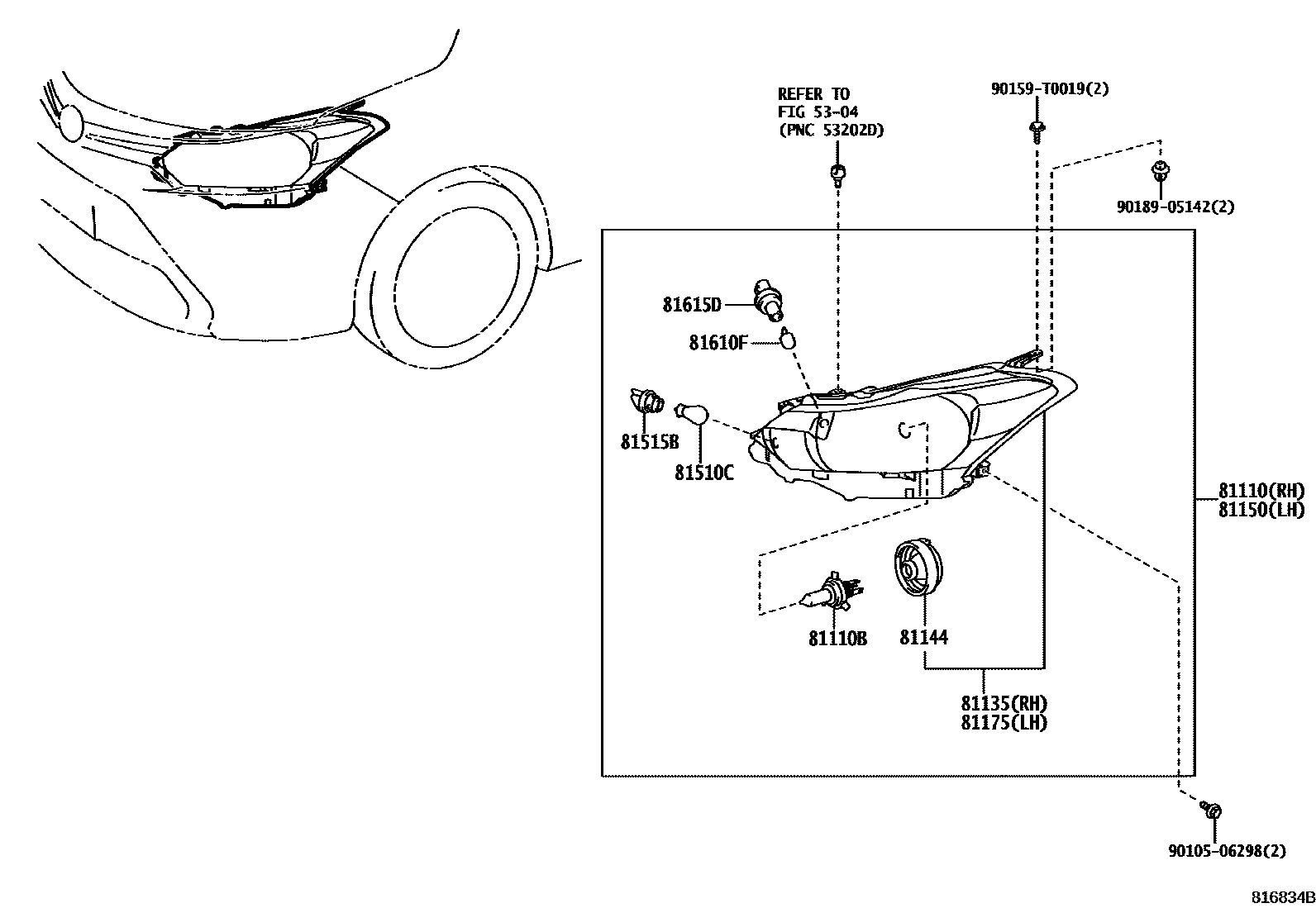

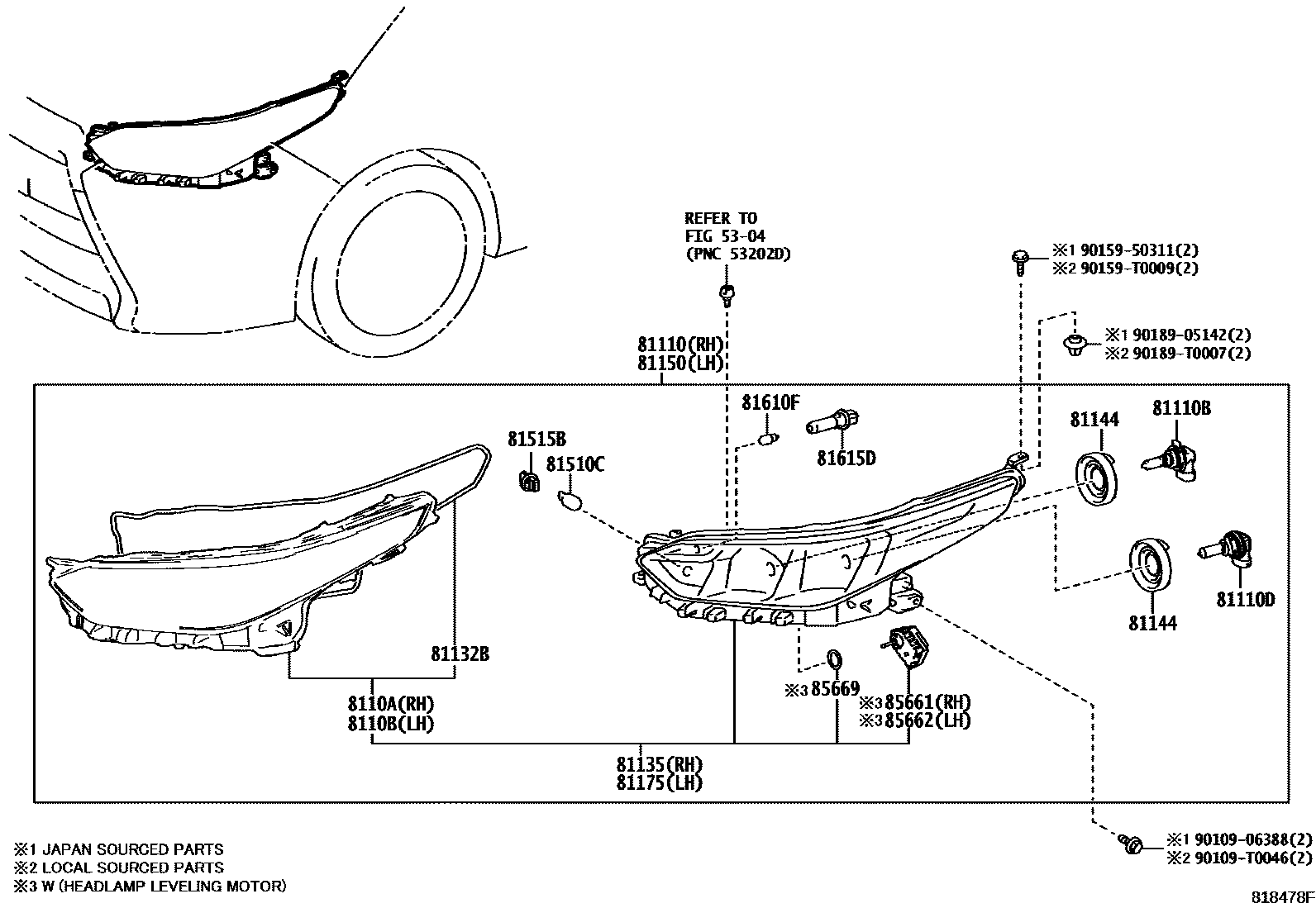

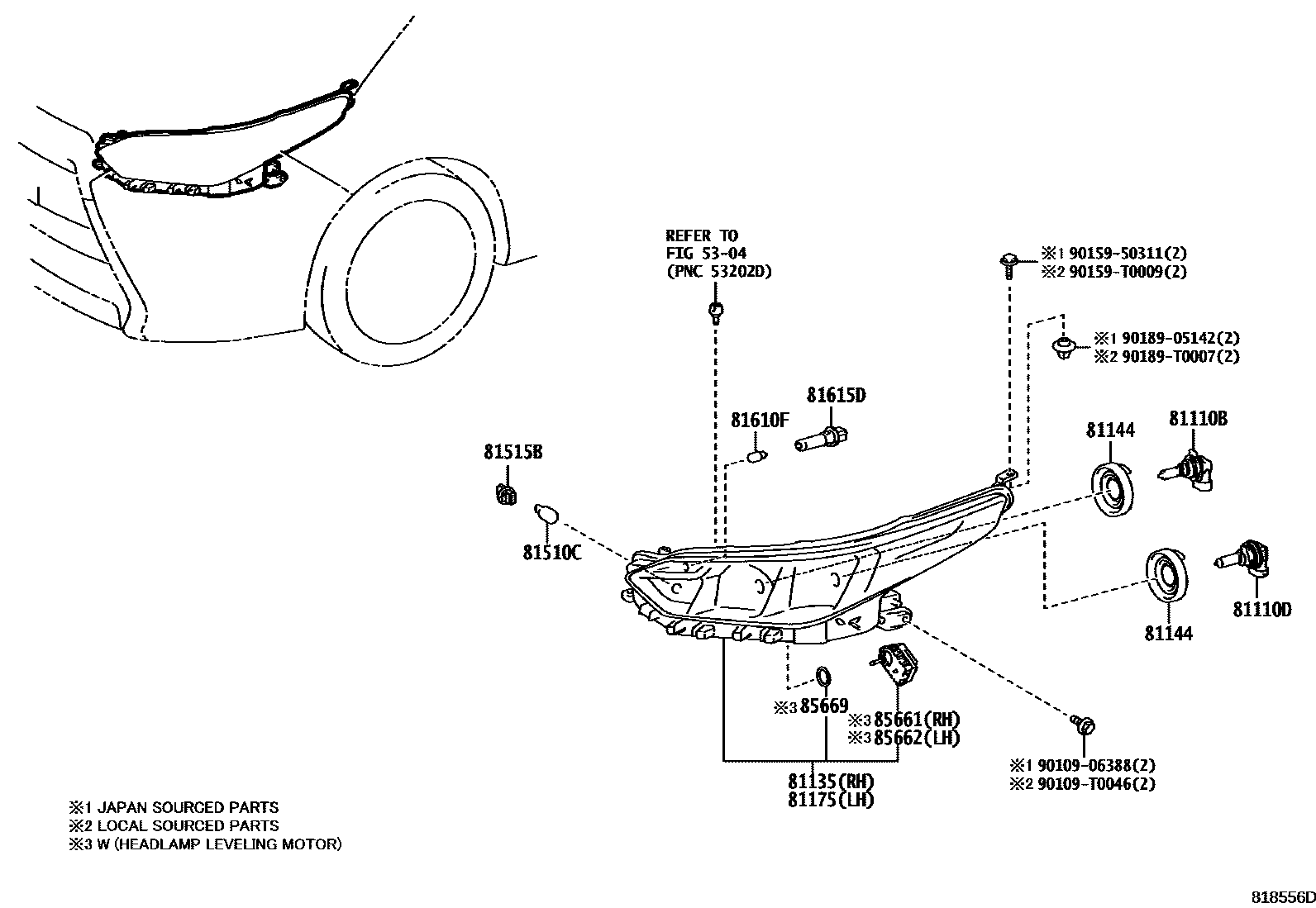

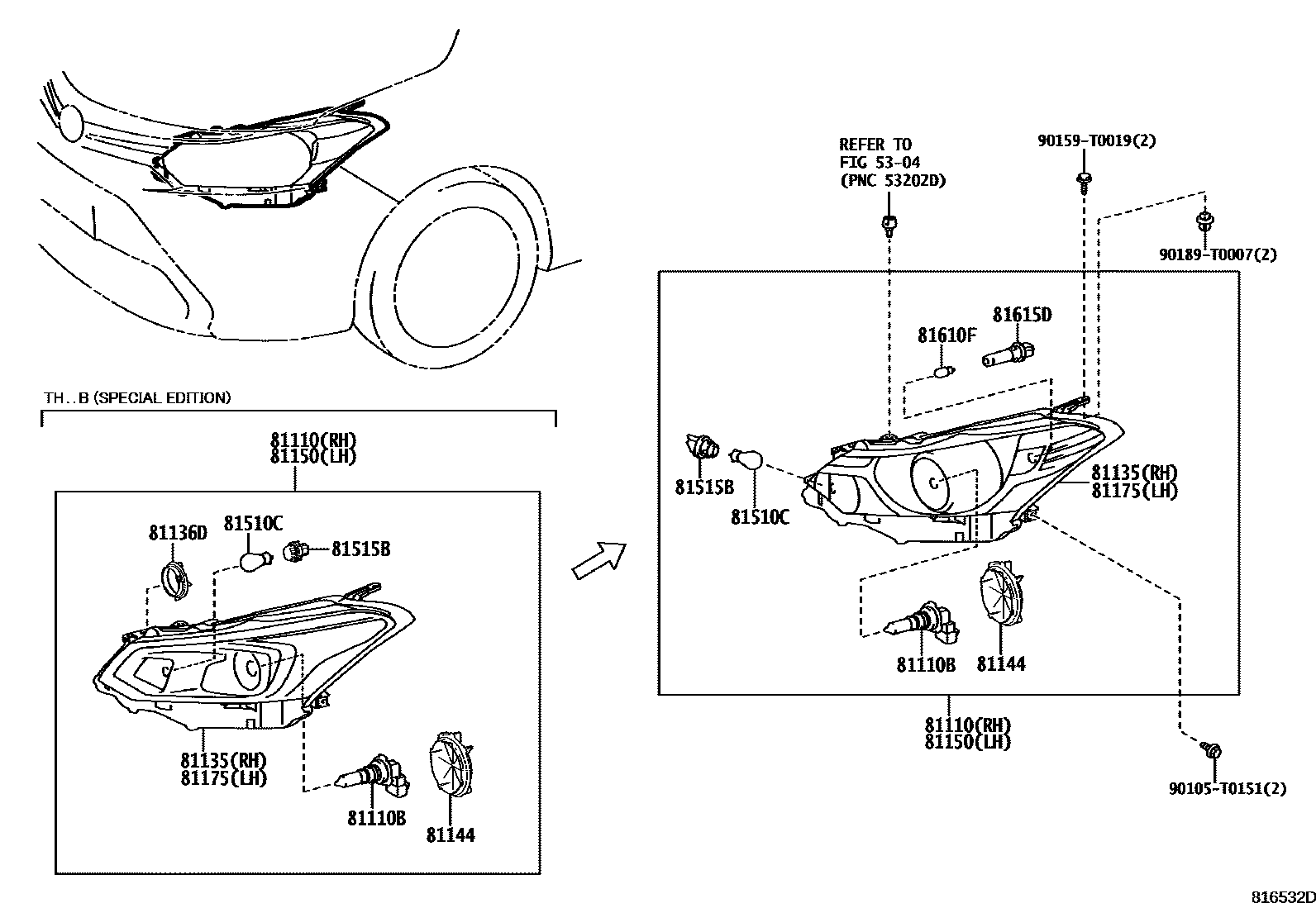

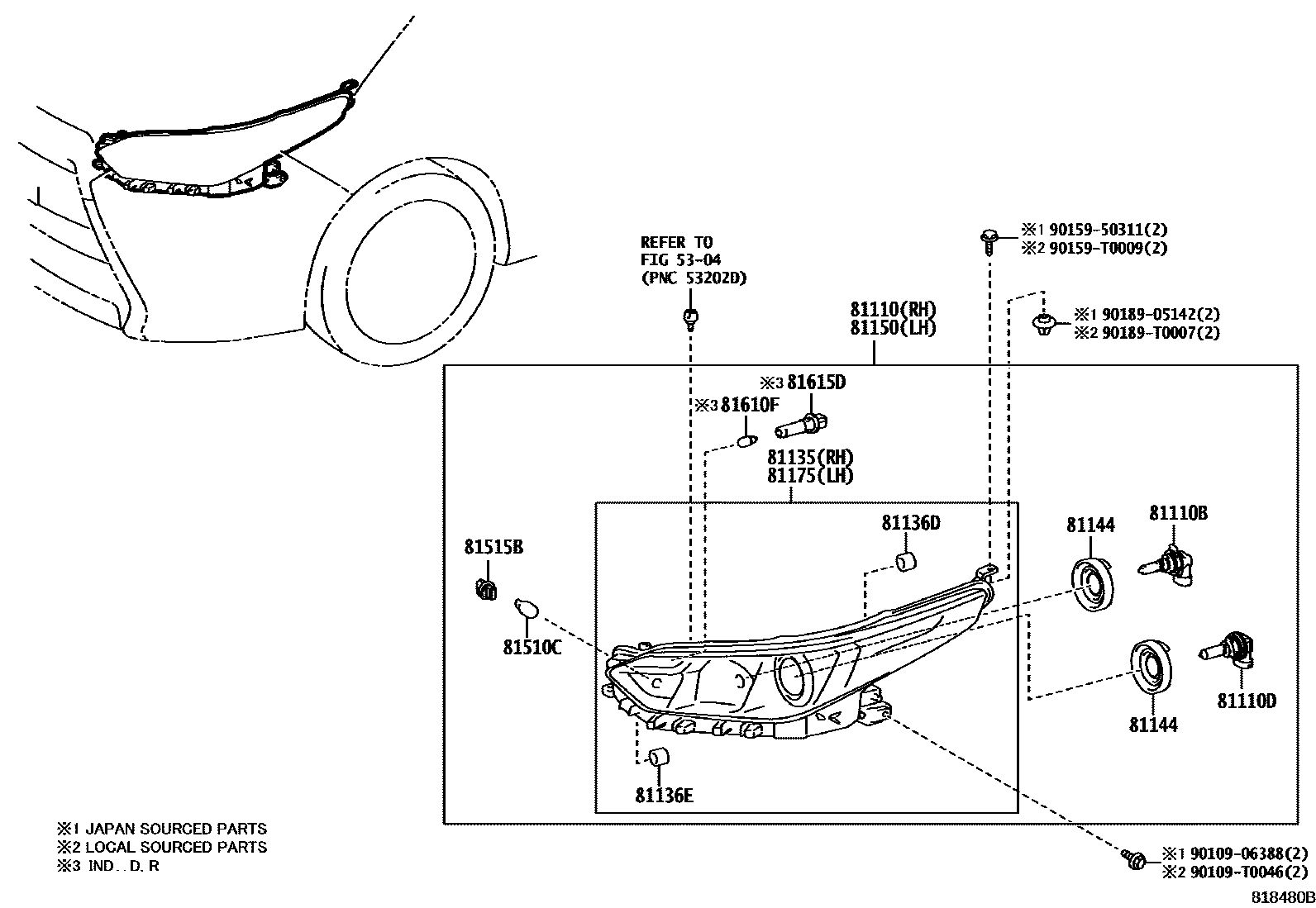

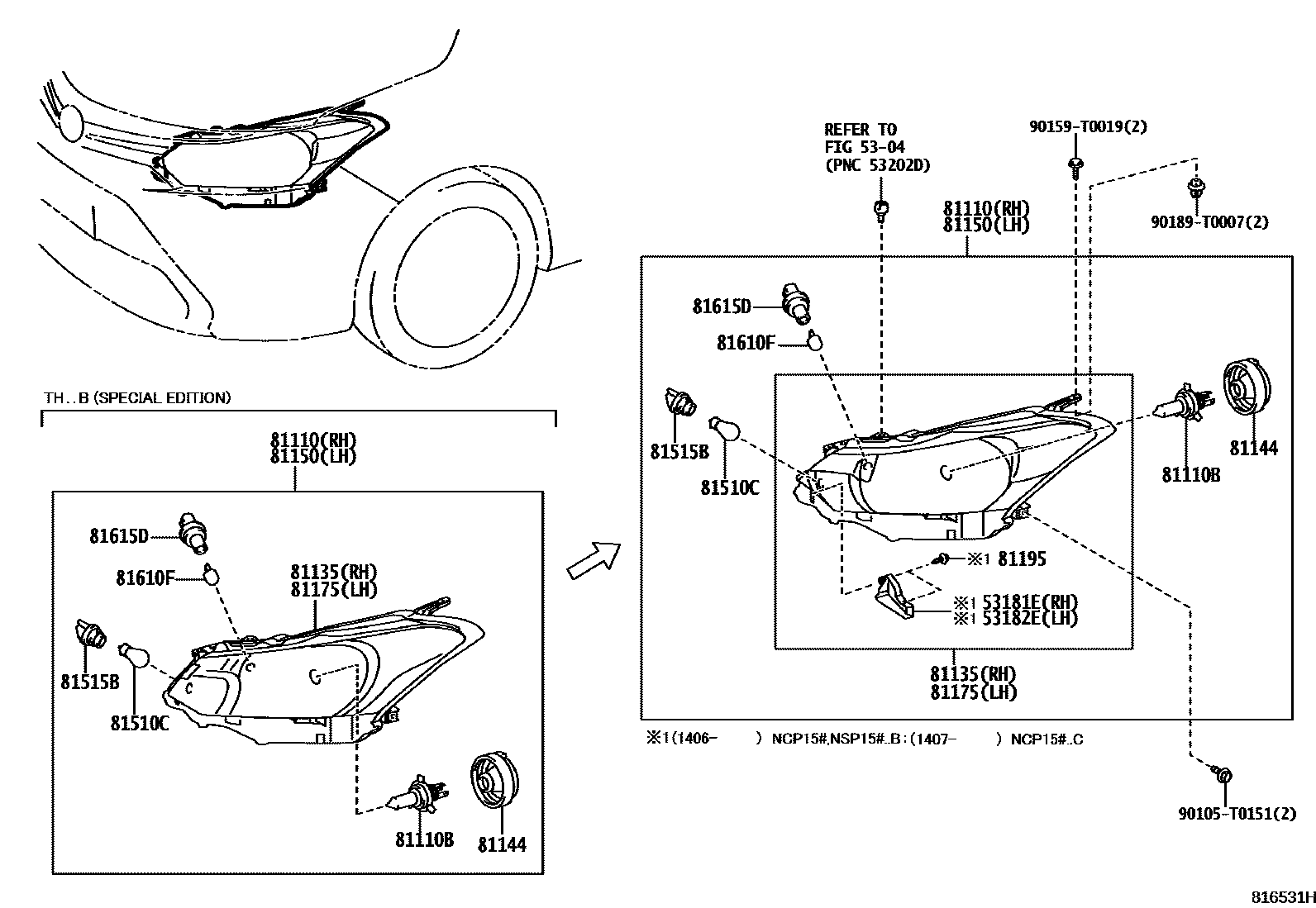

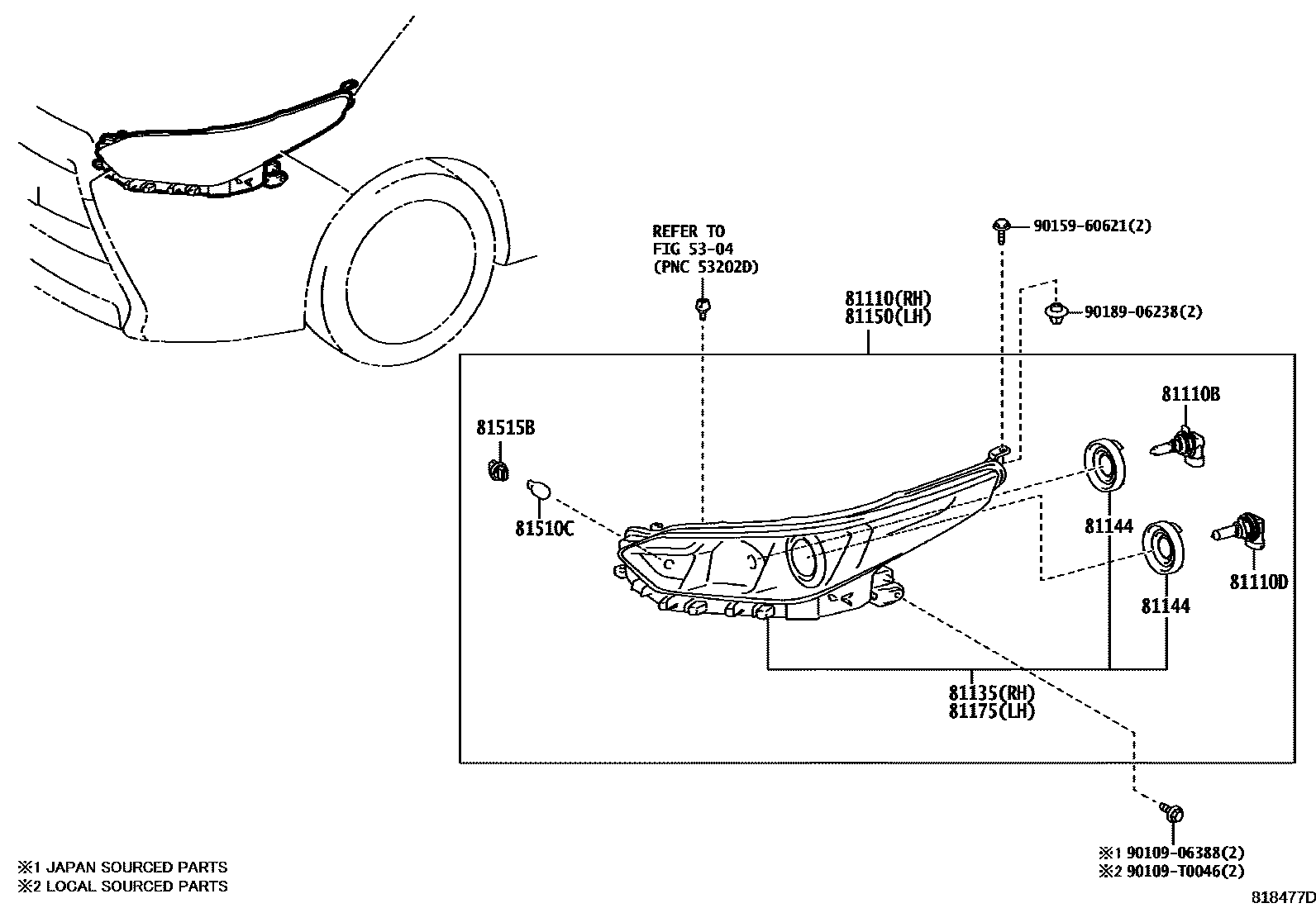

Toyota YARIS Headlamp — Figure 8101
Toyota YARIS EPC diagram 8101, Headlamp, with 10 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 53181E | Right headlight cover | 53181-0D010 · 53181-0D020 |
| 53182E | Left headlight cover | 53182-0D010 · 53182-0D020 |
| 8110A | Right headlight cover sub-assembly | 8110A-0DF01 |
| 8110B | Left headlight cover sub-assembly | 8110B-0DF01 |
| 81110 | Right headlight assembly | 81110-0D560 · 81110-0D561 · 81110-0D570 · 81110-0D571 · 81110-0D580 · 81110-0D590 · 81110-0D591 · 81110-0D600 · 81110-0D601 · 81110-0D740 · 81110-0D741 · 81110-0D750 · 81110-0D751 · 81110-0D760 · 81110-0D761 · 81110-0D770 · 81110-0D771 · 81110-0D830 · 81110-0D831 · 81110-0D840 · 81110-0D841 · 81110-0D850 · 81110-0D851 · 81110-0D860 · 81110-0D861 · 81110-0DB00 · 81110-0DB01 · 81110-0DB10 · 81110-0DB11 · 81110-0DB20 · 81110-0DB21 · 81110-0DB60 · 81110-0DC40 · 81110-0DF00 · 81110-0DF01 · 81110-0DF10 · 81110-0DF11 · 81110-0DF20 · 81110-0DF21 · 81110-0DF30 · 81110-0DF31 · 81110-0DF40 · 81110-0DF50 · 81110-0DF70 · 81110-0DF80 · 81110-0DF90 · 81110-0DG00 · 81110-0DG10 · 81110-0DG20 · 81110-0DG30 · 81110-0DG40 · 81110-0DG50 · 81110-0DG60 · 81110-0DG70 · 81110-0DG80 · 81110-0DG90 · 81110-0DJ30 · 81110-0DJ40 · 81110-0DJ60 · 81110-0DN40 · 81110-0DP20 · 81110-0DP90 · 81110-YP010 · 81110-YP020 · 81110-YP200 · 81110-YP210 · 81110-YP230 |
| 81110B | Bulb (for headlight No. 1) | 90981-13046 · 90981-13058 · 90981-13091 · 90981-13099 · 90981-13100 |
| 81110D | Bulb (for headlight No. 2) | 90981-13075 · 90981-13085 |
| 81132B | Headlight cover gasket | 81132-48C30 |
| 81135 | Right headlight assembly assembly | 81130-0D560 · 81130-0D561 · 81130-0D570 · 81130-0D571 · 81130-0D580 · 81130-0D590 · 81130-0D591 · 81130-0D600 · 81130-0D601 · 81130-0D740 · 81130-0D741 · 81130-0D750 · 81130-0D751 · 81130-0D760 · 81130-0D761 · 81130-0D770 · 81130-0D771 · 81130-0D830 · 81130-0D831 · 81130-0D840 · 81130-0D841 · 81130-0D850 · 81130-0D851 · 81130-0D860 · 81130-0D861 · 81130-0DB00 · 81130-0DB01 · 81130-0DB10 · 81130-0DB11 · 81130-0DB20 · 81130-0DB21 · 81130-0DB60 · 81130-0DF00 · 81130-0DF01 · 81130-0DF10 · 81130-0DF11 · 81130-0DF20 · 81130-0DF21 · 81130-0DF30 · 81130-0DF31 · 81130-0DF40 · 81130-0DF50 · 81130-0DF70 · 81130-0DF80 · 81130-0DF90 · 81130-0DG00 · 81130-0DG10 · 81130-0DG20 · 81130-0DG30 · 81130-0DG40 · 81130-0DG50 · 81130-0DG60 · 81130-0DG70 · 81130-0DG80 · 81130-0DG90 · 81130-0DJ00 · 81130-0DJ10 · 81130-0DJ30 · 81130-0DJ40 · 81130-0DJ60 · 81130-0DK50 · 81130-0DL00 · 81130-0DN40 · 81130-0DP20 · 81130-0DP90 · 81130-YP010 · 81130-YP020 · 81140-YP200 · 81140-YP210 · 81140-YP230 |
| 81136D | headlight cover | 90075-15505 · 90075-66017 |
| 81136E | No. 2 headlight cover | 90075-15509 |
| 81144 | No. 1 headlight cover | 90069-81095 · 90069-81097 · 90075-65002 · 90075-65006 · 90075-8C003 |
| 81150 | Left headlight assembly | 81150-0D560 · 81150-0D561 · 81150-0D570 · 81150-0D571 · 81150-0D580 · 81150-0D590 · 81150-0D591 · 81150-0D600 · 81150-0D601 · 81150-0D740 · 81150-0D741 · 81150-0D750 · 81150-0D751 · 81150-0D760 · 81150-0D761 · 81150-0D770 · 81150-0D771 · 81150-0D830 · 81150-0D831 · 81150-0D840 · 81150-0D841 · 81150-0D850 · 81150-0D851 · 81150-0D860 · 81150-0D861 · 81150-0DB00 · 81150-0DB01 · 81150-0DB10 · 81150-0DB11 · 81150-0DB20 · 81150-0DB21 · 81150-0DB60 · 81150-0DC40 · 81150-0DF00 · 81150-0DF01 · 81150-0DF10 · 81150-0DF11 · 81150-0DF20 · 81150-0DF21 · 81150-0DF30 · 81150-0DF31 · 81150-0DF40 · 81150-0DF50 · 81150-0DF70 · 81150-0DF80 · 81150-0DF90 · 81150-0DG00 · 81150-0DG10 · 81150-0DG20 · 81150-0DG30 · 81150-0DG40 · 81150-0DG50 · 81150-0DG60 · 81150-0DG70 · 81150-0DG80 · 81150-0DG90 · 81150-0DJ30 · 81150-0DJ40 · 81150-0DJ60 · 81150-0DN40 · 81150-0DP20 · 81150-0DP90 · 81150-YP010 · 81150-YP020 · 81150-YP200 · 81150-YP210 · 81150-YP230 |
| 81175 | Left headlight assembly assembly | 81070-YP200 · 81070-YP210 · 81070-YP230 · 81170-0D560 · 81170-0D561 · 81170-0D570 · 81170-0D571 · 81170-0D580 · 81170-0D590 · 81170-0D591 · 81170-0D600 · 81170-0D601 · 81170-0D740 · 81170-0D741 · 81170-0D750 · 81170-0D751 · 81170-0D760 · 81170-0D761 · 81170-0D770 · 81170-0D771 · 81170-0D830 · 81170-0D831 · 81170-0D840 · 81170-0D841 · 81170-0D850 · 81170-0D851 · 81170-0D860 · 81170-0D861 · 81170-0DB00 · 81170-0DB01 · 81170-0DB10 · 81170-0DB11 · 81170-0DB20 · 81170-0DB21 · 81170-0DB60 · 81170-0DF00 · 81170-0DF01 · 81170-0DF10 · 81170-0DF11 · 81170-0DF20 · 81170-0DF21 · 81170-0DF30 · 81170-0DF31 · 81170-0DF40 · 81170-0DF50 · 81170-0DF70 · 81170-0DF80 · 81170-0DF90 · 81170-0DG00 · 81170-0DG10 · 81170-0DG20 · 81170-0DG30 · 81170-0DG40 · 81170-0DG50 · 81170-0DG60 · 81170-0DG70 · 81170-0DG80 · 81170-0DG90 · 81170-0DJ00 · 81170-0DJ10 · 81170-0DJ30 · 81170-0DJ40 · 81170-0DJ60 · 81170-0DK50 · 81170-0DL00 · 81170-0DN40 · 81170-0DP20 · 81170-0DP90 · 81170-YP010 · 81170-YP020 |
| 81195 | headlight screw | 90075-02051 |
| 81510C | Bulb (for front turn signal lamp) | 90981-15021 · 90981-15028 |
| 81515B | Front turn signal lamp holder | 90075-60028 · 90075-60069 |
| 81610F | Light bulb (for width indicator light) | 90981-11069 |
| 81615D | Width light lamp holder | 90075-60077 · 90075-60089 |
| 85661 | Right headlight beam height adjustment motor | 85661-0D020 · 85661-12010 |
| 85662 | Left headlight beam height adjustment motor | 85661-0D020 · 85661-12010 |
| 85669 | Headlight beam height adjustment motor base seal | 90075-99120 |
