Toyota YARIS 后门板和后门玻璃 — Figure 6705

Toyota YARIS EPC diagram 6705, 后门板和后门玻璃, with 4 images and 33 PNC and OE references.

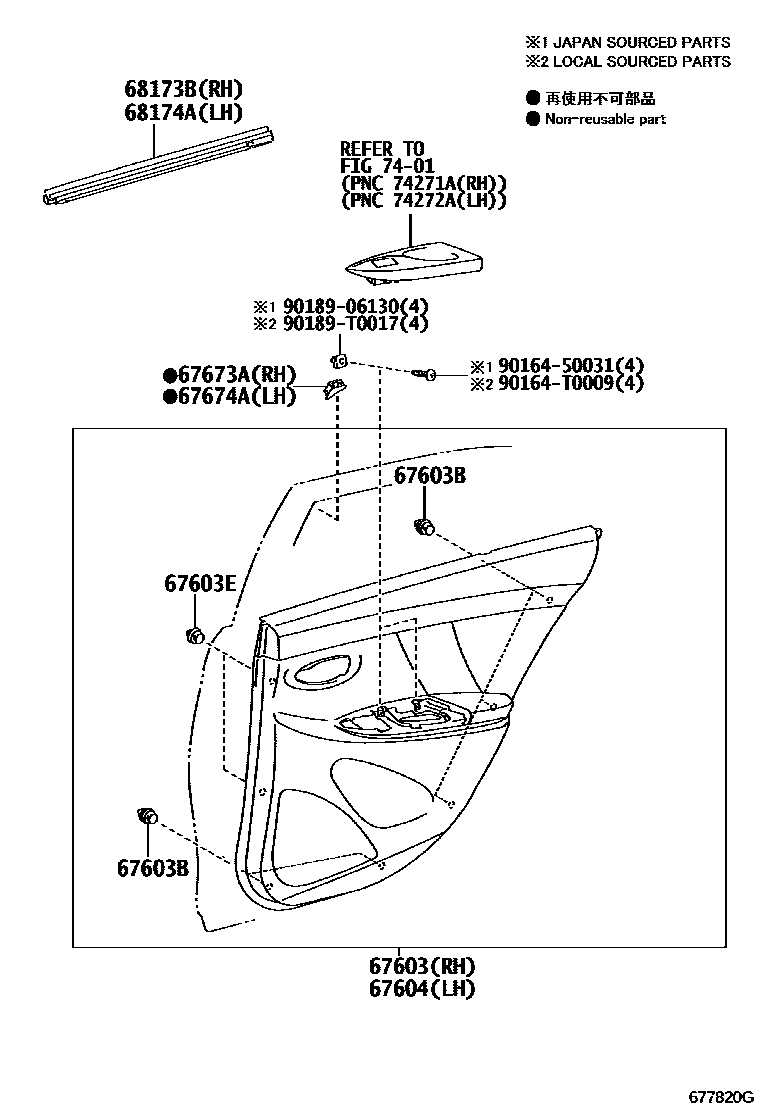

Toyota YARIS 后门板和后门玻璃 EPC diagram — 677820G
后门板和后门玻璃 — 677820G (201304 – 999999)

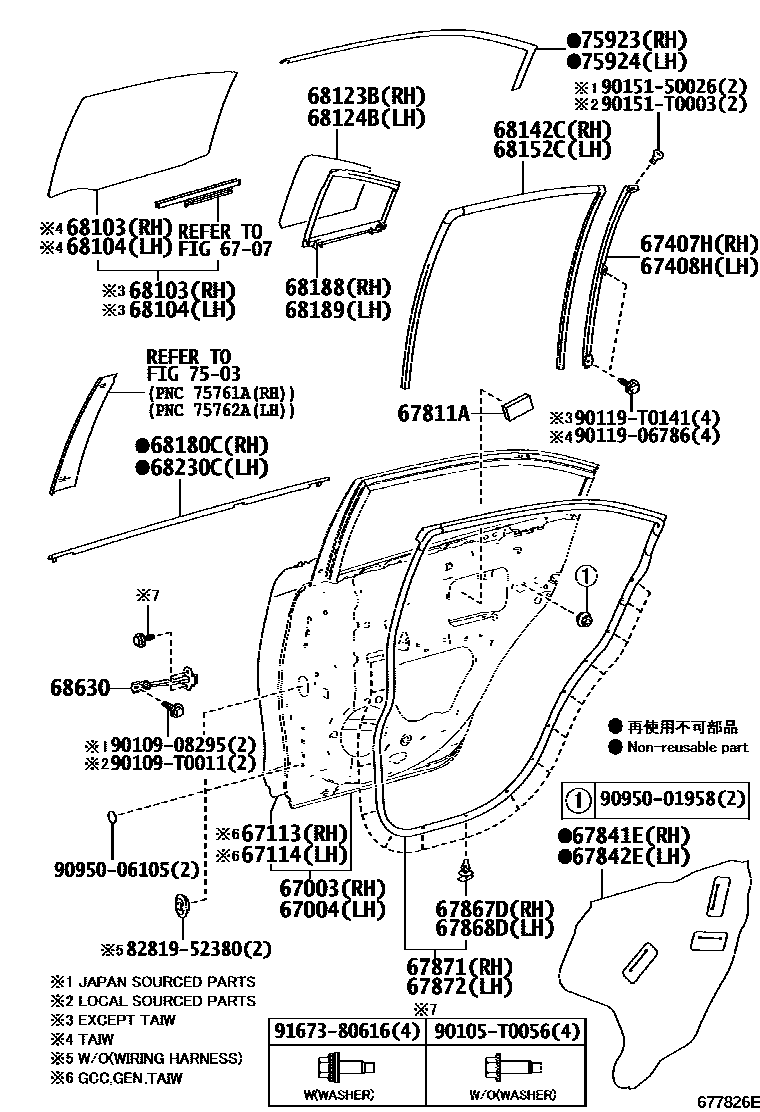

Toyota YARIS 后门板和后门玻璃 EPC diagram — 677826E
后门板和后门玻璃 — 677826E (201304 – 999999)

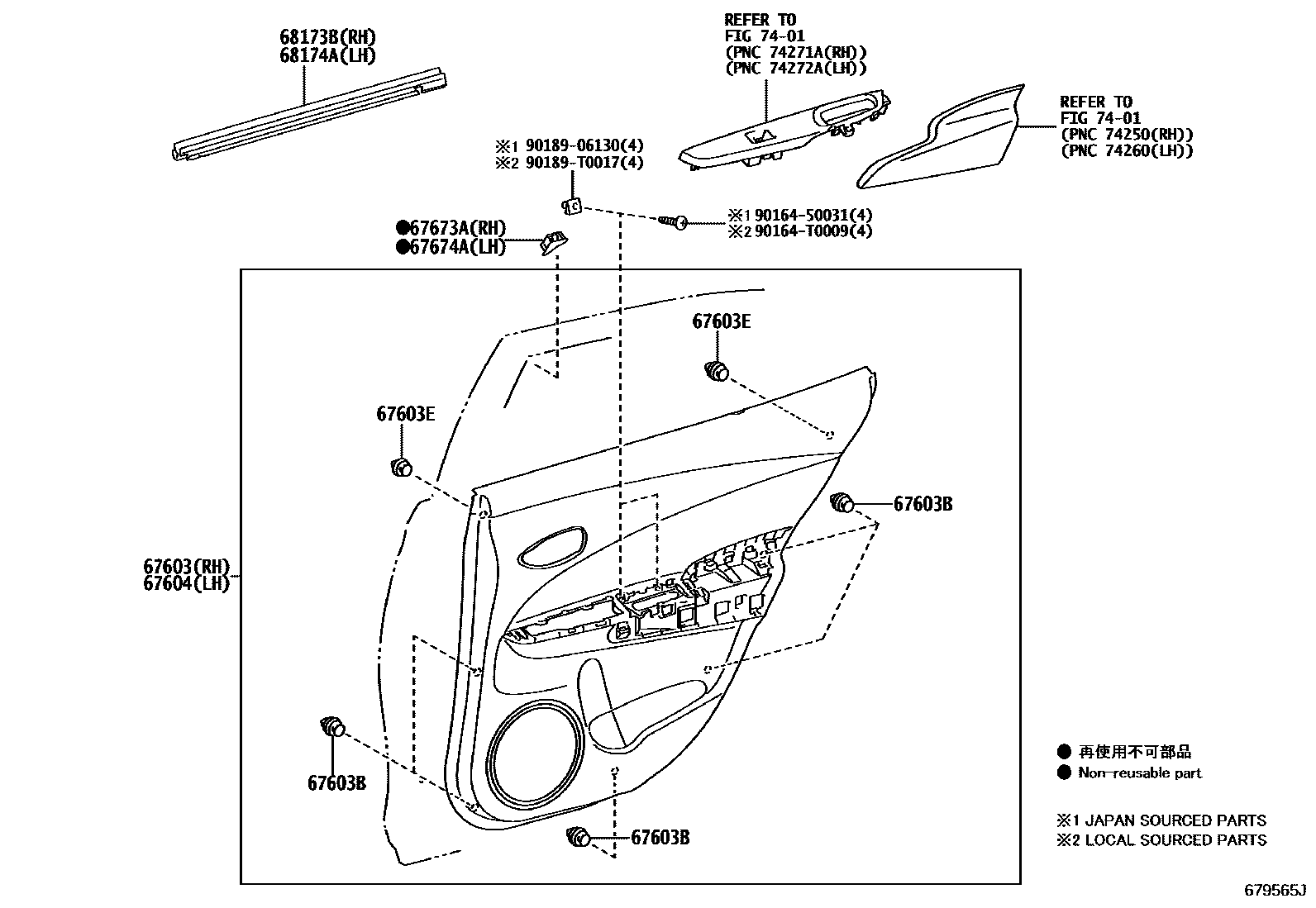

Toyota YARIS 后门板和后门玻璃 EPC diagram — 679565J
后门板和后门玻璃 — 679565J (201708 – 999999)

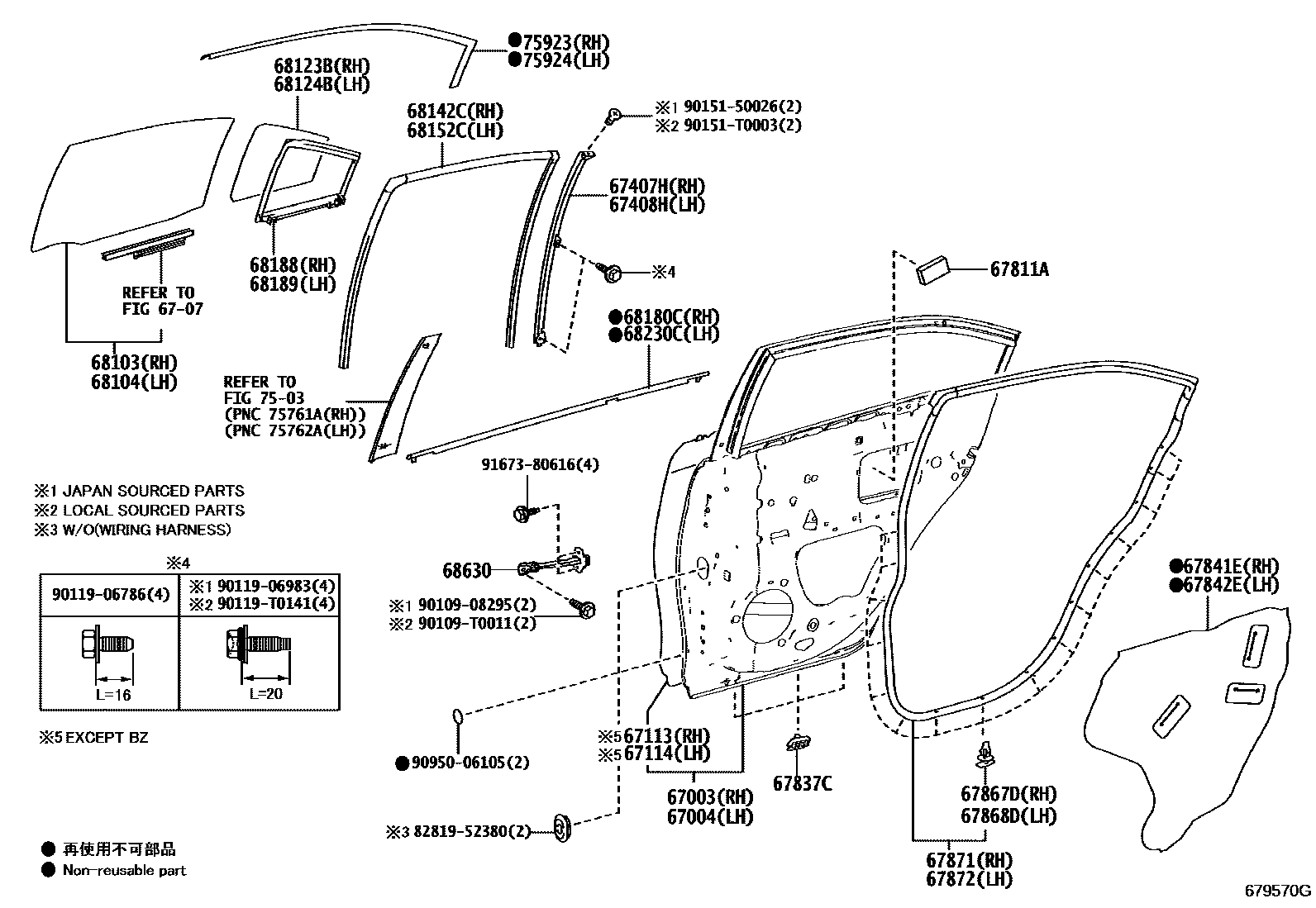

Toyota YARIS 后门板和后门玻璃 EPC diagram — 679570G
后门板和后门玻璃 — 679570G (201708 – 999999)

PNC and OE references

PNCPart nameOE numbers
67003Right rear door panel sub-assembly67003-0D230 · 67003-0D270 · 67003-0D310 · 67003-0D340 · 67003-0D460 · 67003-0D461 · 67003-0D470 · 67003-0D480 · 67003-0D490 · 67003-0D500 · 67003-0D510 · 67003-0D580 · 67003-0D600 · 67003-0D650 · 67003-0D660
67004Left rear door panel sub-assembly67004-0D230 · 67004-0D270 · 67004-0D310 · 67004-0D340 · 67004-0D460 · 67004-0D461 · 67004-0D470 · 67004-0D480 · 67004-0D490 · 67004-0D500 · 67004-0D510 · 67004-0D580 · 67004-0D600 · 67004-0D650 · 67004-0D660
67113Right rear door outer panel67113-K0010 · 67113-K0030
67114Left rear door outer panel67114-K0010 · 67114-K0030
67407HRight sliding door window divider sub-assembly67407-0D110 · 67407-0D140 · 67407-0D160 · 67407-0D270 · 67407-0D280 · 67407-0D290 · 67407-0D300
67408HLeft rear sliding door window divider sub-assembly67408-0D110 · 67408-0D140 · 67408-0D160 · 67408-0D270 · 67408-0D280 · 67408-0D290 · 67408-0D300
67603BCatch (for rear door trim panel)90467-09206 · 90467-T0019
67603ECatch (for rear door trim panel)90467-10161 · 90467-T0021
67673ARight rear door frame decorative strip67673-0D040 · 67673-0D070 · 67673-0D080 · 67673-48010
67674ALeft rear door frame decorative strip67674-0D040 · 67674-0D060 · 67674-0D070 · 67674-48010
67811ARear door silencer pad67811-02380 · 67811-0D010
67837CRear door dust seal retainer67837-0K090 · 67837-0K092 · 67837-0K110 · 67837-48050
67841ERight rear door access hole cover67841-0D170 · 67841-0D180 · 67841-0D220 · 67841-0D230 · 67841-0D250 · 67841-0D270 · 67841-0D280 · 67841-0D300 · 67841-0D320 · 67841-0D330 · 67841-0D350 · 67841-0D430 · 67841-0D440 · 67841-0D450 · 67841-0D451 · 67841-0D460 · 67841-0D461 · 67841-0D470 · 67841-0D480 · 67841-0D490 · 67841-0D500 · 67841-0D520 · 67841-0D530 · 67841-0D540 · 67841-0D541 · 67841-0D560 · 67841-0D570 · 67841-0D571 · 67841-0D590 · 67841-0D610 · 67841-0D620
67842ELeft rear door access hole cover67842-0D010 · 67842-0D040 · 67842-0D050 · 67842-0D090 · 67842-0D100 · 67842-0D120 · 67842-0D140 · 67842-0D160 · 67842-0D180 · 67842-0D190 · 67842-0D280 · 67842-0D290 · 67842-0D300 · 67842-0D301 · 67842-0D320 · 67842-0D330 · 67842-0D331 · 67842-0D350 · 67842-0D360 · 67842-0D430 · 67842-0D440 · 67842-0D450 · 67842-0D451 · 67842-0D460 · 67842-0D461 · 67842-0D470 · 67842-0D480 · 67842-0D500 · 67842-0D520 · 67842-0D610 · 67842-0D620
67867DRight rear door seal strip fixing67867-0D180 · 67867-12150 · 67868-0D080
67868DLeft rear door seal strip fixing67867-0D130 · 67867-12150 · 67868-0D070
67871Right rear door sealing strip67871-0D110 · 67871-0D140 · 67871-0D150 · 67871-0D160 · 67871-0D180 · 67871-0D230 · 67871-0D240 · 67871-0D250 · 67871-0D260 · 67871-0D270 · 67871-0D280 · 67871-0D290 · 67871-0D360
67872Left rear door sealing strip67872-0D110 · 67872-0D140 · 67872-0D150 · 67872-0D160 · 67872-0D180 · 67872-0D230 · 67872-0D240 · 67872-0D250 · 67872-0D260 · 67872-0D270 · 67872-0D280 · 67872-0D290 · 67872-0D360
68103Right rear door glass sub-assembly68113-0D220 · 68130-0D240 · 68130-0D241 · 68130-0D260 · 68130-0D270 · 68130-0D320 · 68130-0D441 · 68130-0D450 · 68130-0D470 · 68130-0D480 · 68130-0D490 · 68130-0D500 · 68130-0D510 · 68130-0D580 · 68130-0D590 · 68130-0D601 · 68130-0D610 · 68130-0D680 · 68130-0D710
68104Left rear door glass sub-assembly68114-0D220 · 68140-0D240 · 68140-0D241 · 68140-0D260 · 68140-0D270 · 68140-0D320 · 68140-0D441 · 68140-0D450 · 68140-0D470 · 68140-0D480 · 68140-0D490 · 68140-0D500 · 68140-0D510 · 68140-0D580 · 68140-0D590 · 68140-0D601 · 68140-0D610 · 68140-0D680 · 68140-0D710
68123BRight rear door corner window glass68123-0D150 · 68123-0D151 · 68123-0D170 · 68123-0D180 · 68123-0D230 · 68123-0D260 · 68123-0D301 · 68123-0D310 · 68123-0D330 · 68123-0D340 · 68123-0D350 · 68123-0D360 · 68123-0D370 · 68123-0D430 · 68123-0D440 · 68123-0D451 · 68123-0D460 · 68123-0D510 · 68123-0D560
68124BLeft rear door corner window glass68124-0D150 · 68124-0D151 · 68124-0D170 · 68124-0D180 · 68124-0D230 · 68124-0D260 · 68124-0D301 · 68124-0D310 · 68124-0D330 · 68124-0D340 · 68124-0D350 · 68124-0D360 · 68124-0D370 · 68124-0D430 · 68124-0D440 · 68124-0D451 · 68124-0D460 · 68124-0D510 · 68124-0D560
68142CRight rear door glass lift slot68142-0D090 · 68142-0D140 · 68142-0D180 · 68142-0D200 · 68142-0D280 · 68142-0D290 · 68142-0D300 · 68142-0D310 · 68142-0D320 · 68142-0D330
68152CLeft rear door glass lift slot68152-0D120 · 68152-0D150 · 68152-0D160 · 68152-0D180 · 68152-0D240 · 68152-0D250 · 68152-0D260 · 68152-0D270 · 68152-0D280 · 68152-0D290
68173BRight rear door glass inner sealing strip68173-0D150 · 68173-0D170 · 68173-0D180 · 68173-0D190 · 68173-0D200 · 68173-0D260 · 68173-0D261 · 68173-0D270 · 68173-0D271 · 68173-0D280 · 68173-0D281 · 68173-0D290 · 68173-0D300 · 68173-0D301 · 68173-0D321 · 68173-0D330 · 68173-0D331
68174ALeft rear door glass inner sealing strip68174-0D150 · 68174-0D170 · 68174-0D180 · 68174-0D190 · 68174-0D200 · 68174-0D260 · 68174-0D261 · 68174-0D270 · 68174-0D271 · 68174-0D280 · 68174-0D281 · 68174-0D290 · 68174-0D300 · 68174-0D301 · 68174-0D321 · 68174-0D330 · 68174-0D331
68180CRight rear door glass outer sealing strip assembly68180-0D170 · 68180-0D200 · 68180-0D220 · 68180-0D240 · 68180-0D351 · 68180-0D371 · 68180-0D430 · 68180-0D431 · 68180-0D440 · 68180-0D441 · 68180-0D451 · 68180-0D460
68188Right rear door corner window seal68188-0D110 · 68188-0D140 · 68188-0D150 · 68188-0D180 · 68188-0D190 · 68188-0D220 · 68188-0D230 · 68188-0D240 · 68188-0D250 · 68188-0D260 · 68188-0D270 · 68188-0D280
68189Left rear door corner window seal68189-0D110 · 68189-0D140 · 68189-0D150 · 68189-0D180 · 68189-0D190 · 68189-0D220 · 68189-0D230 · 68189-0D240 · 68189-0D250 · 68189-0D260 · 68189-0D270 · 68189-0D280
68230CLeft rear door glass outer sealing strip assembly68230-0D170 · 68230-0D200 · 68230-0D220 · 68230-0D240 · 68230-0D351 · 68230-0D371 · 68230-0D430 · 68230-0D431 · 68230-0D440 · 68230-0D441 · 68230-0D451 · 68230-0D460
68630Rear door opening limiter assembly68630-0D170 · 68630-0D200 · 68630-0D210 · 68630-0D240
75923No. 2 right side light-shielding film75923-0D110 · 75923-0D140 · 75923-0D150 · 75923-0D160 · 75923-0D200 · 75923-0D270 · 75923-0D280 · 75923-0D290 · 75923-0D300 · 75923-0D310 · 75923-0D320 · 75923-0D330
75924No. 2 left shading film75924-0D110 · 75924-0D140 · 75924-0D150 · 75924-0D160 · 75924-0D200 · 75924-0D270 · 75924-0D280 · 75924-0D290 · 75924-0D300 · 75924-0D310 · 75924-0D320 · 75924-0D330
