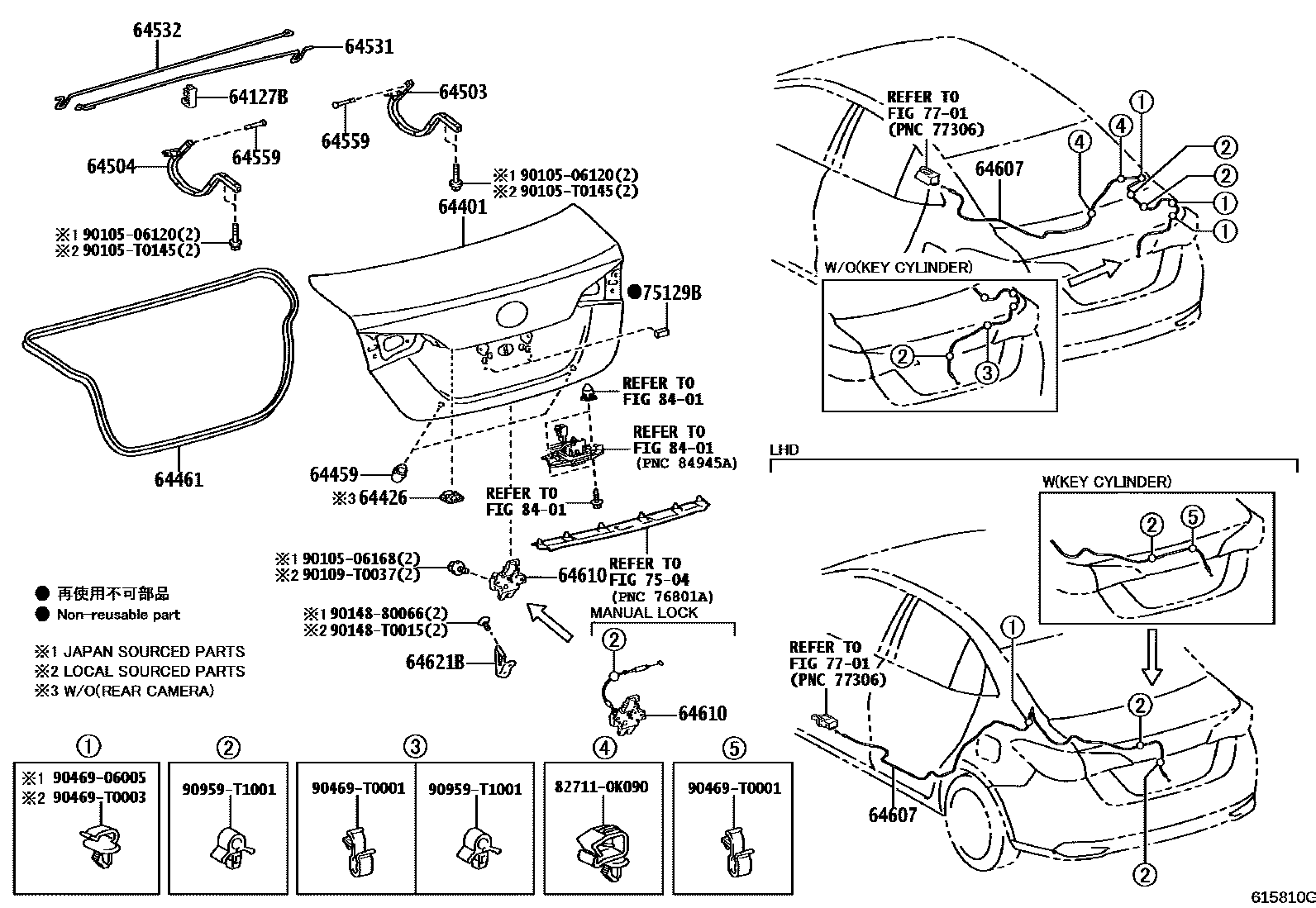

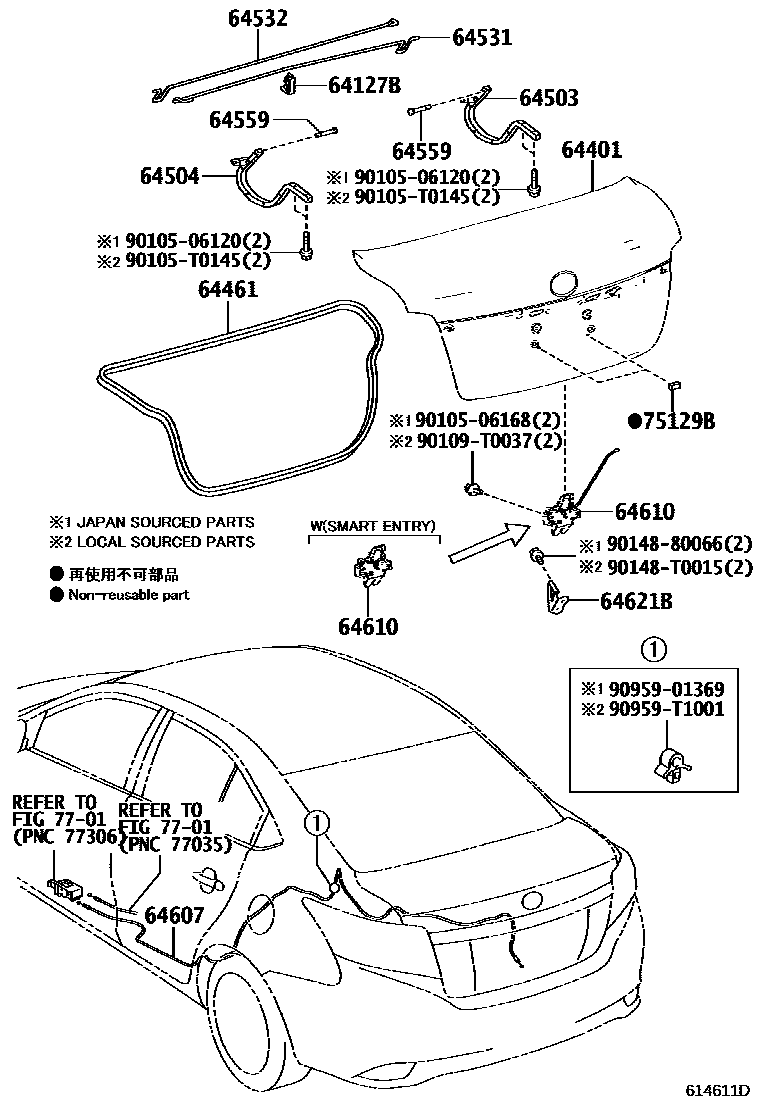

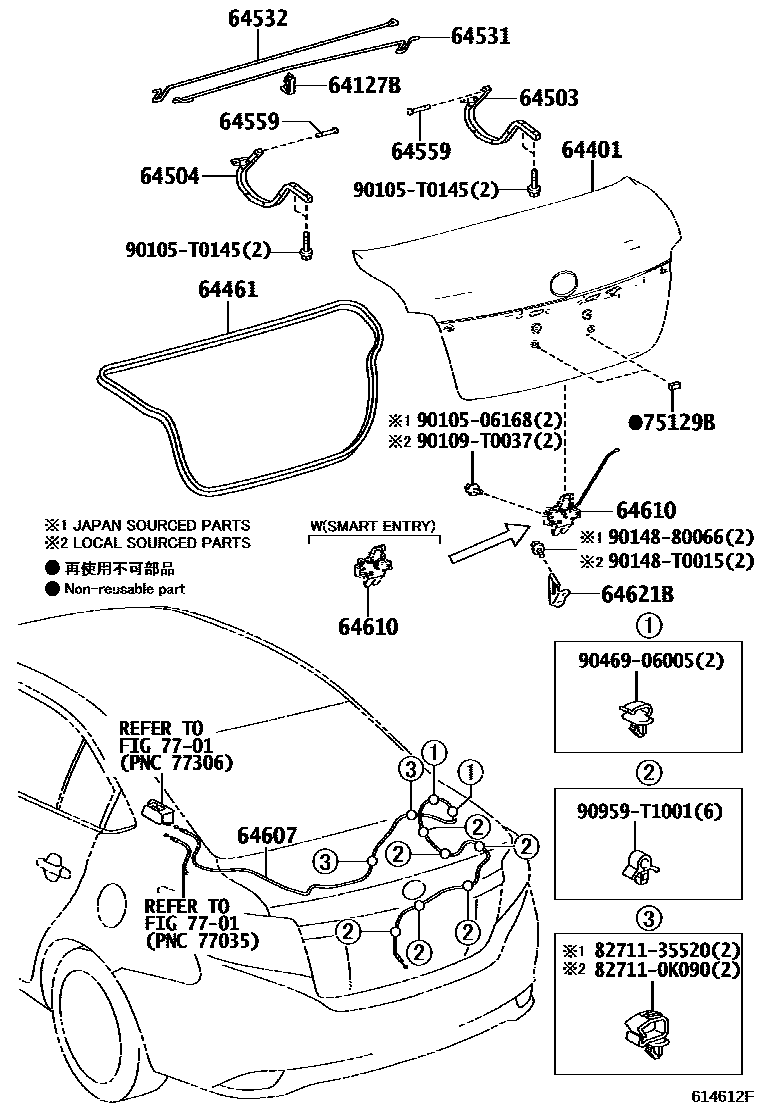

Toyota YARIS 行李箱门和行李箱锁 — Figure 6105
Toyota YARIS EPC diagram 6105, 行李箱门和行李箱锁, with 3 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 64127B | Trunk door torsion bar bracket | 64127-0D060 |
| 64401 | Trunk door panel sub-assembly | 64401-0D160 · 64401-0D170 · 64401-0D230 · 64401-0D240 · 64401-0D250 · 64401-0D260 · 64401-0D340 · 64401-0D360 · 64401-0D370 · 64401-0D390 · 64401-0D400 · 64401-0D420 · 64401-0D460 · 64401-0D490 · 64401-0D500 · 64401-0D510 · 64401-0D520 · 64401-0D550 · 64401-0D560 · 64401-0D570 · 64401-0D580 · 64401-0D590 · 64401-0D600 · 64401-0D610 · 64401-0D630 · 64401-0D640 · 64401-0D650 · 64401-0D660 · 64401-0D680 · 64401-0D700 |
| 64426 | Trunk door left screw plug | 64426-0D010 · 64426-0D020 |
| 64459 | Trunk door cushion | 90541-09069 |
| 64461 | Trunk door seal | 64461-0D090 · 64461-0D100 · 64461-0D110 · 64461-0D120 · 64461-0D130 · 64461-0D180 · 64461-0D190 · 64461-0D200 · 64461-0D210 · 64461-0D220 · 64461-0D230 · 64461-0D240 · 64461-0D250 |
| 64503 | Trunk door right hinge arm sub-assembly | 64503-0D040 · 64503-0D050 · 64503-0D090 · 64503-0D100 · 64503-0D110 · 64503-0D120 · 64503-0D130 · 64503-0D140 |
| 64504 | Trunk door left hinge arm sub-assembly | 64503-0D040 · 64503-0D050 · 64503-0D090 · 64503-0D100 · 64503-0D110 · 64503-0D120 · 64503-0D130 · 64503-0D140 |
| 64531 | Trunk door right hinge torsion bar | 64531-0D170 · 64531-0D180 · 64531-0D190 · 64531-0D210 · 64531-0D220 · 64531-0D300 · 64531-0D320 · 64531-0D340 · 64531-0D350 · 64531-0D370 · 64531-0D380 · 64531-0D390 |
| 64532 | Trunk door left hinge torsion bar | 64532-0D170 · 64532-0D180 · 64532-0D190 · 64532-0D210 · 64532-0D220 · 64532-0D290 · 64532-0D310 · 64532-0D330 · 64532-0D340 · 64532-0D360 · 64532-0D370 · 64532-0D380 |
| 64559 | Trunk door hinge pin | 64559-12040 |
| 64607 | Trunk door lock control cable sub-assembly | 64607-0D200 · 64607-0D210 · 64607-0D220 · 64607-0D230 · 64607-0D240 · 64607-0D250 · 64607-0D260 · 64607-0D340 · 64607-0D350 · 64607-0D360 · 64607-0D390 · 64607-0D400 · 64607-0D420 · 64607-0D440 · 64607-0D450 · 64607-0D460 · 64607-0D470 · 64607-0D480 · 64607-0D490 · 64607-0D500 · 64607-0D510 · 64607-0D620 |
| 64610 | Trunk door lock assembly | 64600-02080 · 64600-0D040 · 64600-0D060 · 64600-0D070 · 64610-0D080 · 64610-0D130 |
| 64621B | Trunk door latch | 64621-06080 · 64621-0D070 |
| 75129B | rear license plate cushion | 75129-0D020 · 75129-0D030 · 75129-0D050 · 75129-0D110 |
