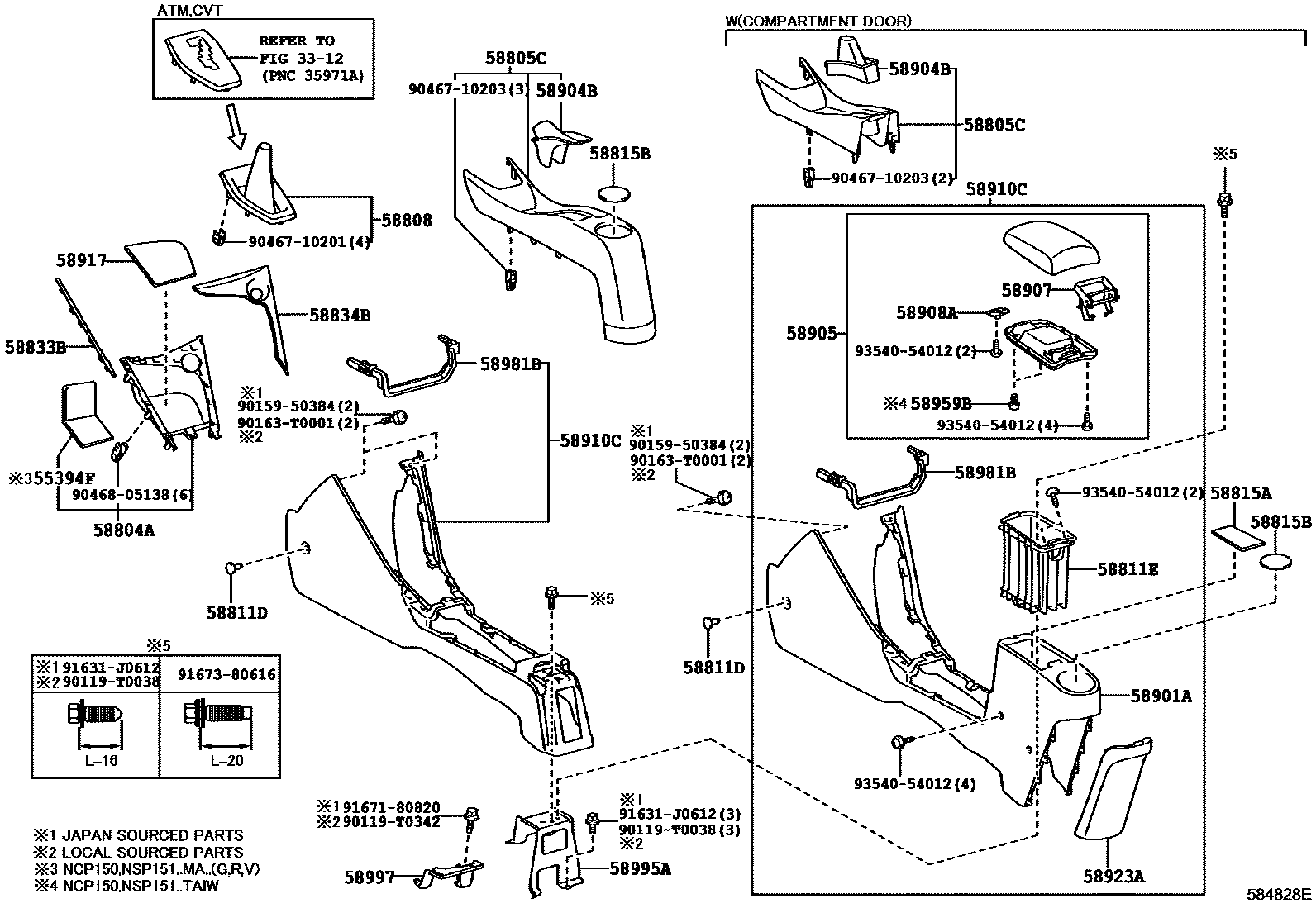

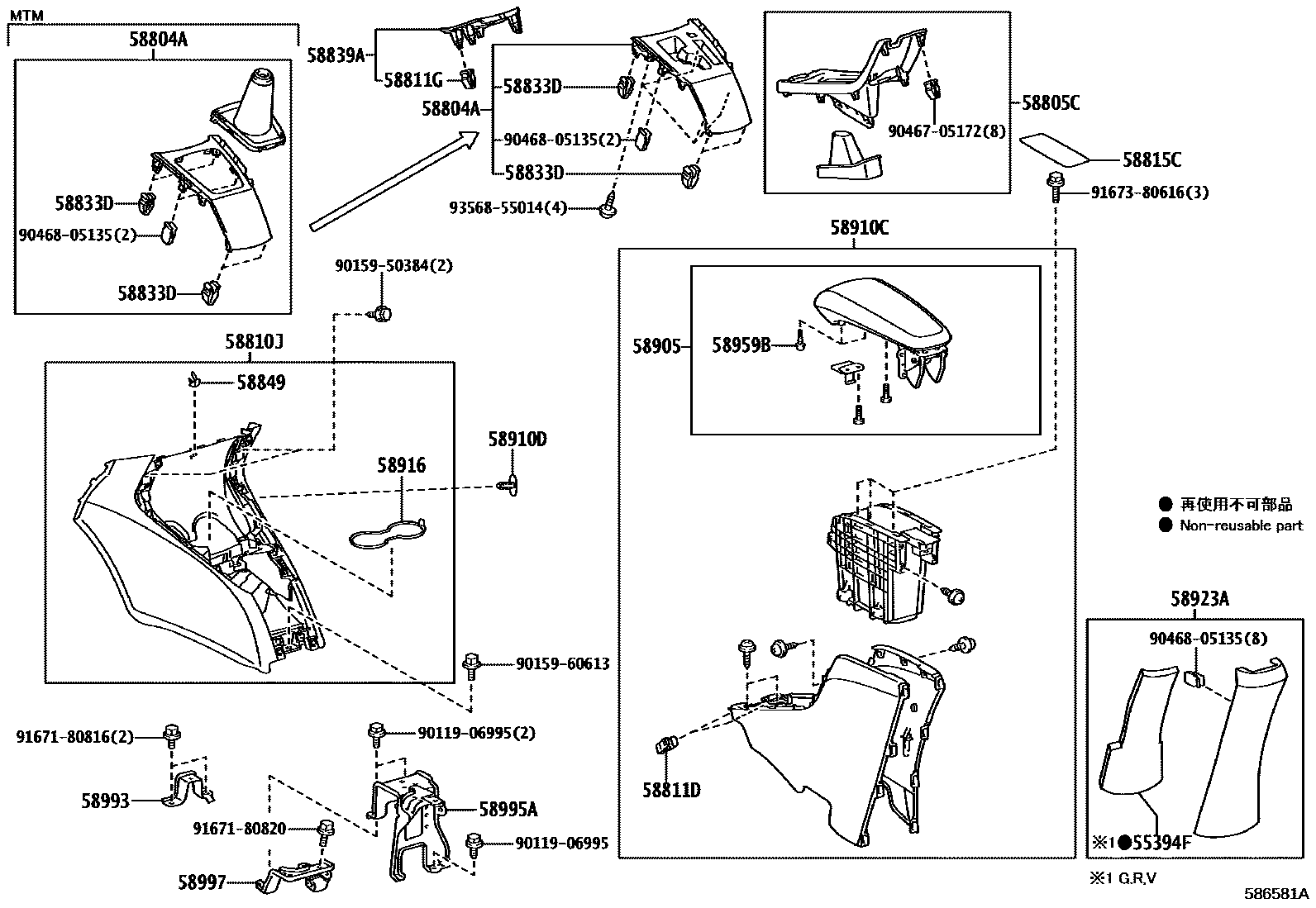

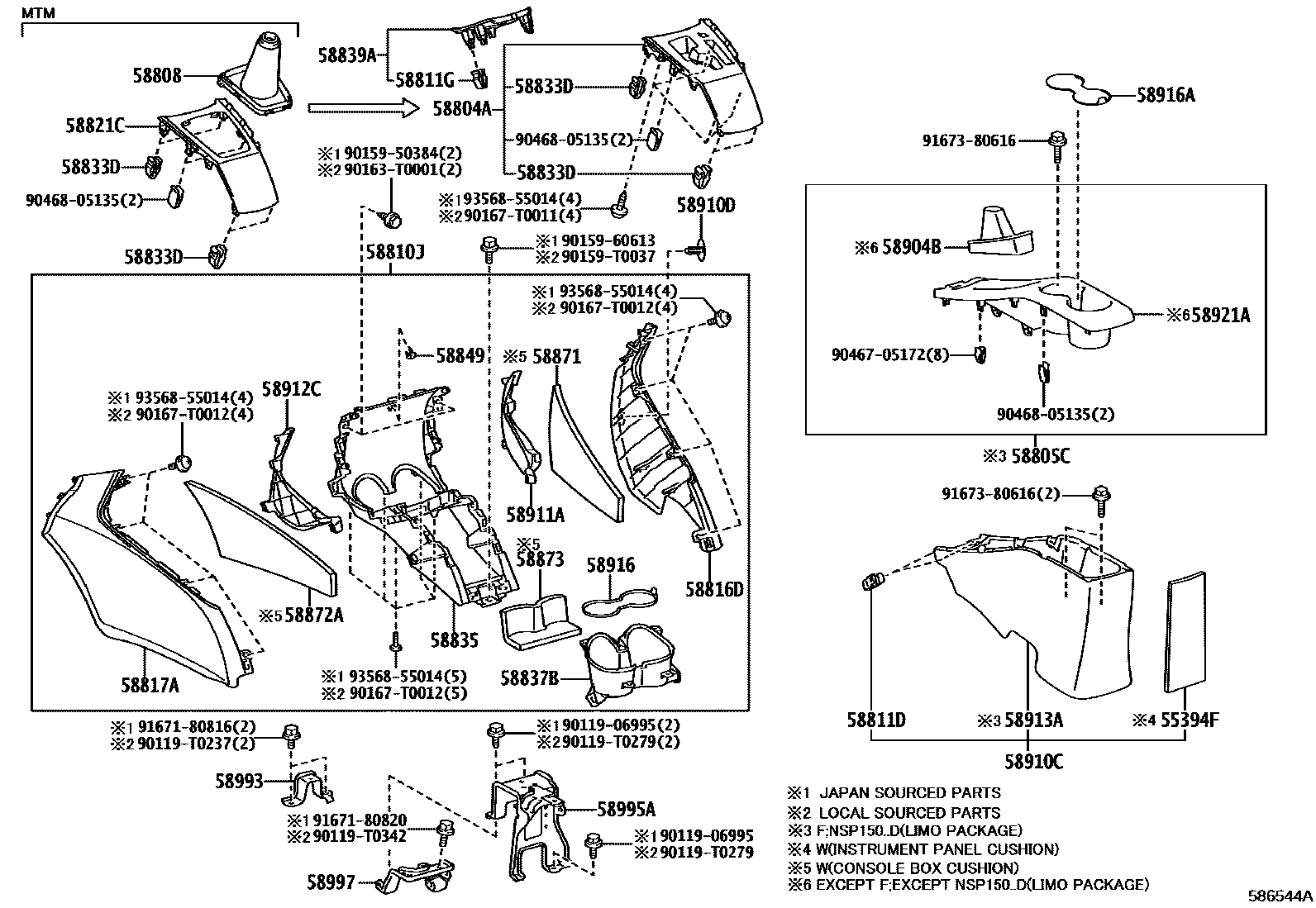

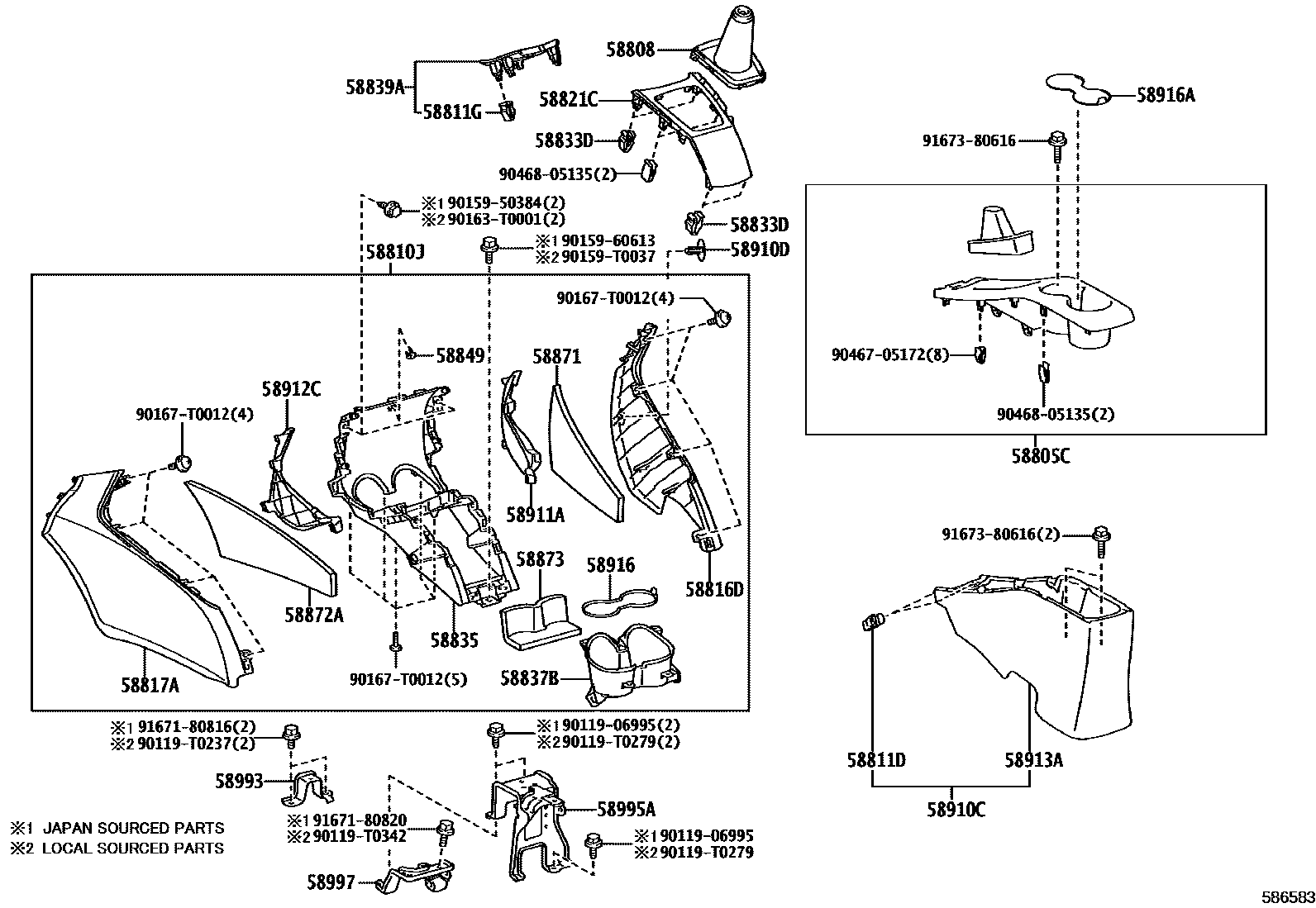

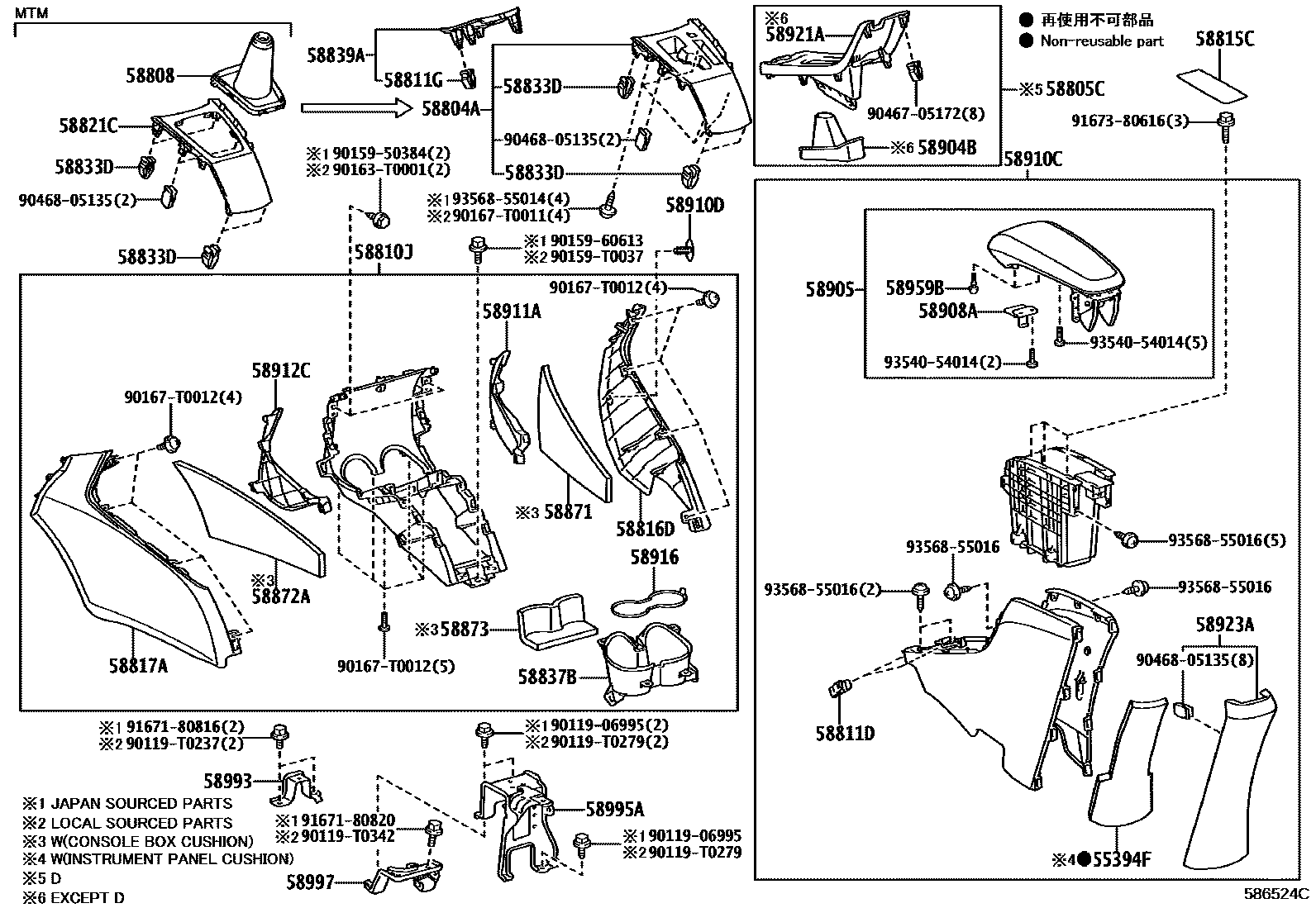

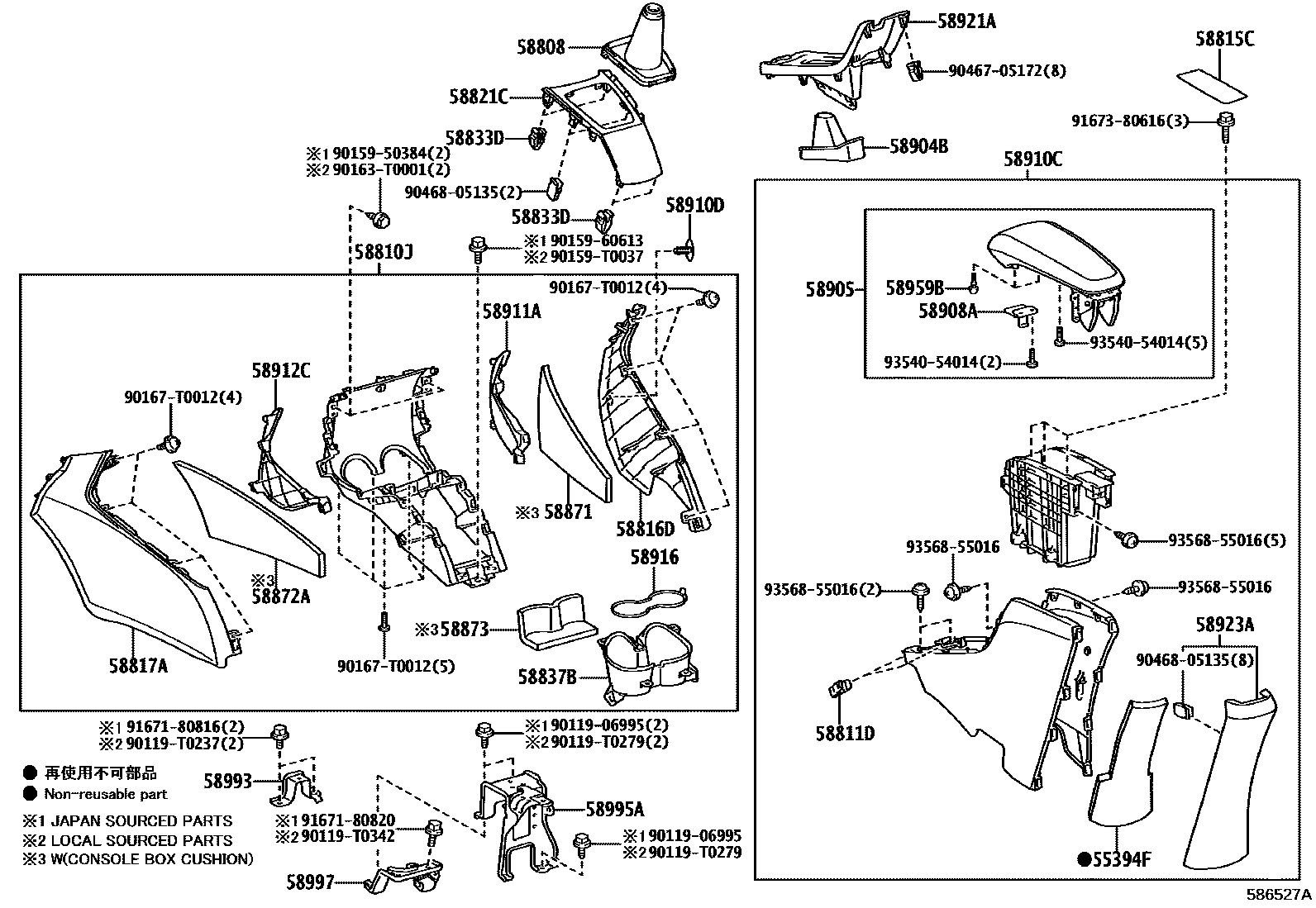

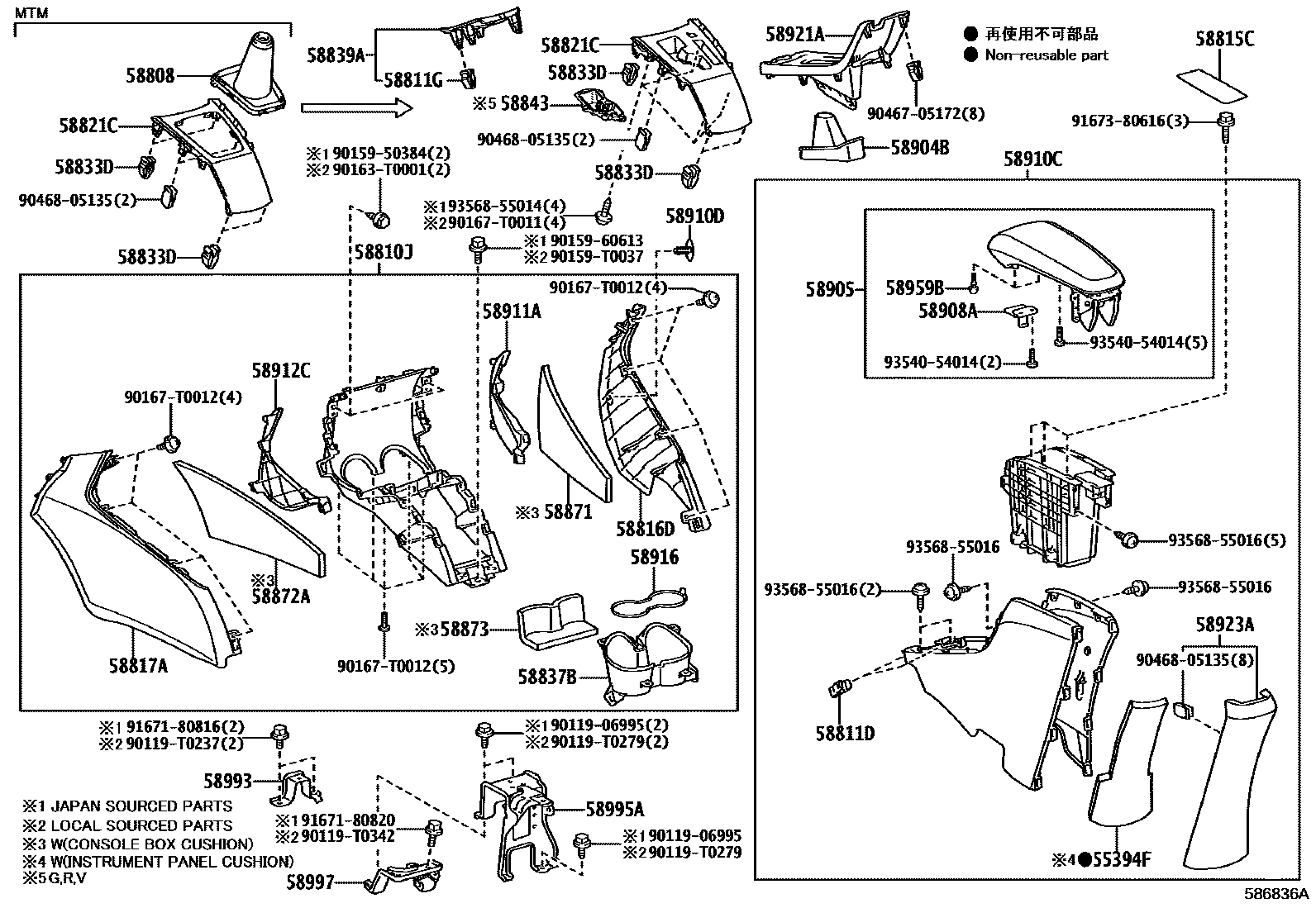

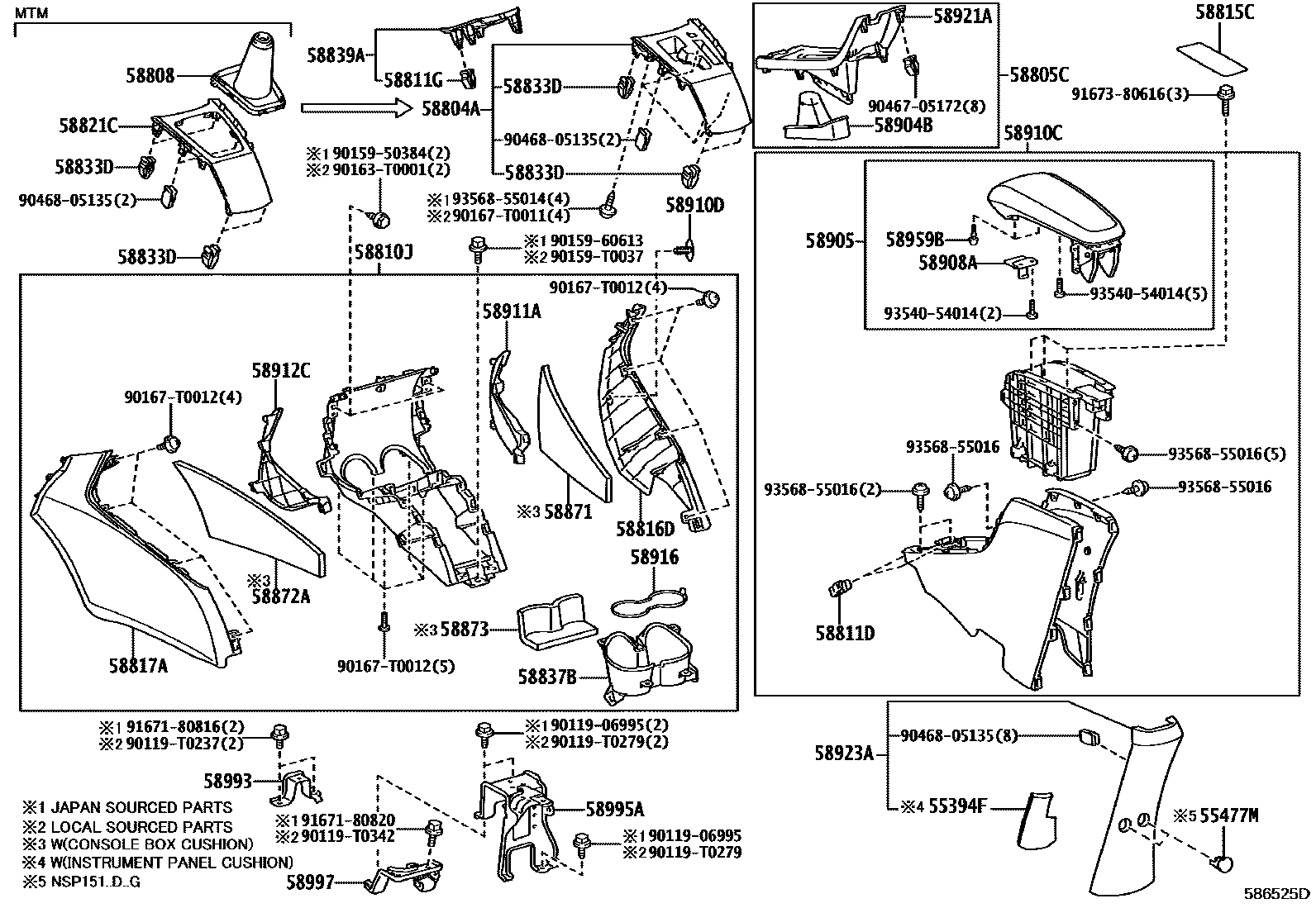

Toyota YARIS 中央扶手箱和支架 — Figure 5806
Toyota YARIS EPC diagram 5806, 中央扶手箱和支架, with 8 images and 27 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 55394F | Under-dash cushion | 55394-0D110 · 55394-0D150 · 55394-0D160 · 55394-0D170 · 55394-0D180 · 55394-0D190 · 55394-0D200 · 55394-0D210 · 55394-0D310 · 55394-0D330 |
| 58804A | Armrest box upper panel sub-assembly | 58804-0D060 · 58804-0D070 · 58804-0D090 · 58804-0D100 · 58804-0D110 · 58804-0D120 · 58804-0D130 · 58804-0D140 · 58804-0D150 · 58804-0D160 · 58804-0D170 · 58804-0D210 · 58804-0D280 · 58804-0D300 · 58804-0D310 · 58804-0D320 · 58804-0D330 · 58804-0D340 · 58804-0D350 · 58804-0D360 · 58804-0D380 · 58804-0D390 · 58804-0D400 · 58804-0D410 · 58804-0D420 · 58804-0D430 · 58804-0D470 · 58804-0D480 · 58804-0D490 · 58804-0D510 · 58804-0D520 · 58804-0D530 · 58804-0D620 · 58804-0D630 · 58804-0D650 · 58804-0D710 · 58804-0D720 |
| 58811D | Clip (for armrest box) | 90467-10203 |
| 58811E | Upper armrest box | 58811-0D040 · 58811-0D050 · 58811-0D060 · 58811-0D070 |
| 58811G | Clip (armrest box) | 90467-05172 |
| 58815A | Armrest box felt pad | 58815-0D140 · 58815-0D190 · 58815-0D200 · 58815-0D220 · 58815-0D240 |
| 58815B | Armrest box felt pad | 58815-0D150 · 58815-0D210 · 58815-0D230 · 58815-0D250 · 58815-0D260 |
| 58815C | Armrest box felt pad | 58815-0D270 · 58815-0D300 · 58815-0D310 · 58815-0D350 · 58815-0D370 · 58815-0D380 · 58815-0D400 |
| 58821C | Armrest box upper panel | 58821-0D330 · 58821-0D400 · 58821-0D490 · 58821-0D520 · 58821-0D530 · 58821-0D560 · 58821-0D570 · 58821-0D580 · 58821-0D590 |
| 58833B | Armrest box upper panel decorative part No. 1 | 58833-0D020 · 58833-0D030 · 58833-0D070 · 58833-0D080 · 58833-0D100 · 58833-0D110 |
| 58833D | Clip (for armrest box cover) | 90467-05172 |
| 58834B | Armrest box upper panel decorative part No. 2 | 58834-0D030 · 58834-0D040 · 58834-0D070 · 58834-0D080 · 58834-0D100 · 58834-0D110 |
| 58843 | shift hole frame | 58843-0D480 · 58843-0D490 |
| 58871 | Armrest box cushion | 58871-0D080 · 58871-0D100 · 58871-0D110 · 58871-0D130 · 58871-0D140 · 58871-0D160 |
| 58872A | Armrest Box No. 2 Cushion Pad | 58872-0D030 · 58872-0D050 · 58872-0D060 · 58872-0D080 · 58872-0D090 · 58872-0D110 |
| 58873 | Armrest Box No. 3 Cushion Pad | 58873-0D010 · 58873-0D020 · 58873-0D030 · 58873-0D040 · 58873-0D050 · 58873-0D070 |
| 58907 | Armrest box lid hinge sub-assembly | 58907-0D030 · 58907-0D040 · 58907-0D060 |
| 58908A | Armrest box lid lock assembly | 58908-33030 |
| 58916 | Armrest box bottom pad | 58916-0D170 |
| 58916A | Rear armrest box insert | 58916-0D180 · 58916-0D190 |
| 58917 | Armrest box bottom pad No. 2 | 58917-0D110 · 58917-0D120 · 58917-0D130 · 58917-0D140 · 58917-0D150 |
| 58921A | Rear armrest box upper panel | 58921-0D010 · 58921-0D020 · 58921-0D030 · 58921-0D040 · 58921-0D050 · 58921-0D070 · 58921-0D140 |
| 58959B | Armrest box cover cushion | 90541-03078 · 90541-04079 |
| 58981B | Armrest Box No. 1 Installation Fixing Bracket | 58164-0D010 · 58164-0D020 · 58164-0D050 · 58164-0D070 · 58164-0D080 |
| 58993 | Armrest box rear mounting bracket | 58993-0D010 · 58993-0D020 · 58993-0D030 · 58993-0D040 · 58993-0D050 · 58993-0D060 |
| 58995A | Armrest box No. 1 mounting bracket | 58995-0D100 · 58995-0D110 · 58995-0D120 · 58995-0D150 · 58995-0D160 · 58995-0D170 · 58995-0D180 · 58995-0D190 · 58995-0D200 · 58995-0D220 |
| 58997 | Armrest box No. 3 mounting bracket | 58997-0D040 · 58997-0D050 · 58997-0D060 · 58997-0D070 · 58997-0D080 · 58997-0D090 · 58997-0D100 · 58997-0D110 |
