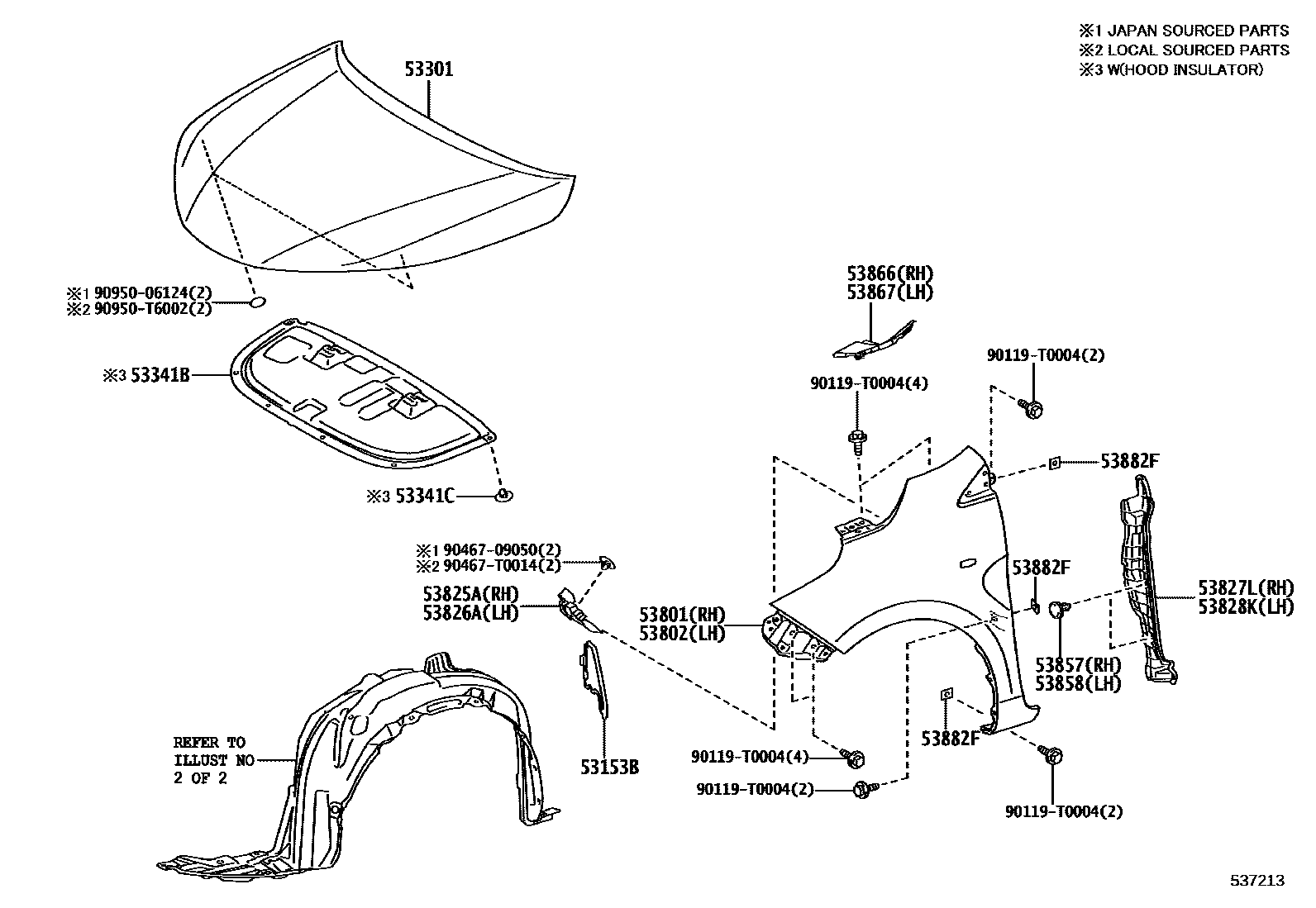

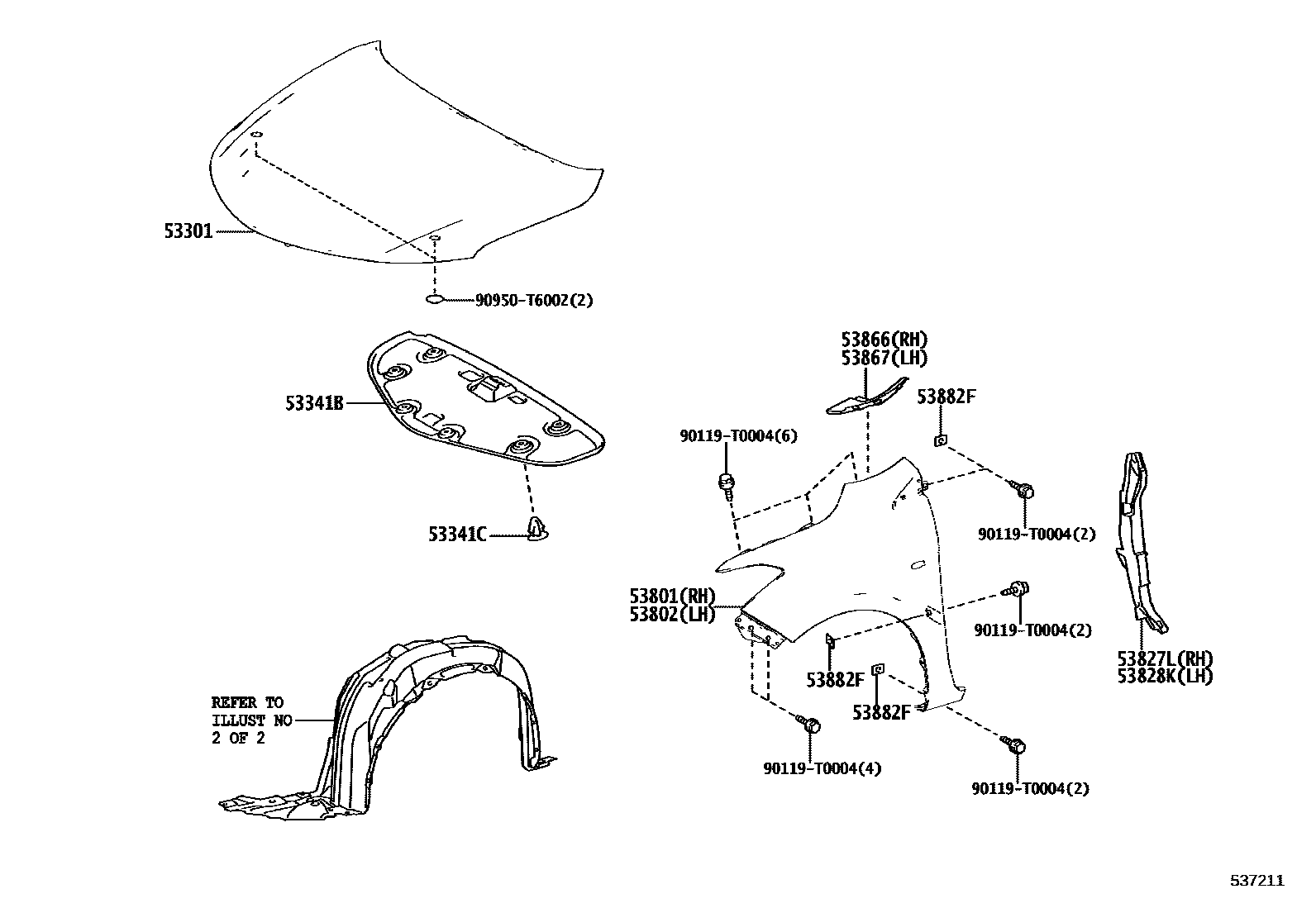

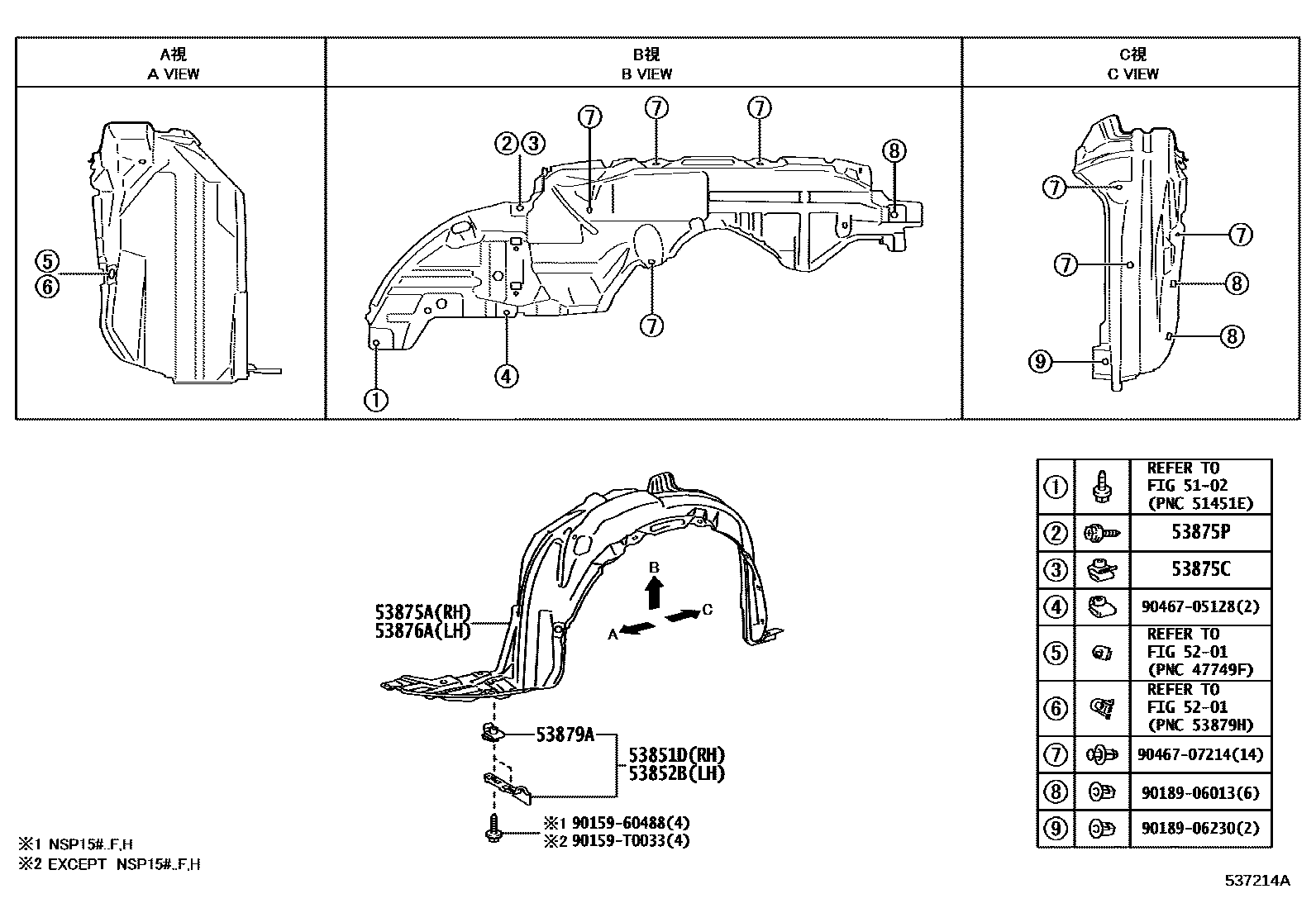

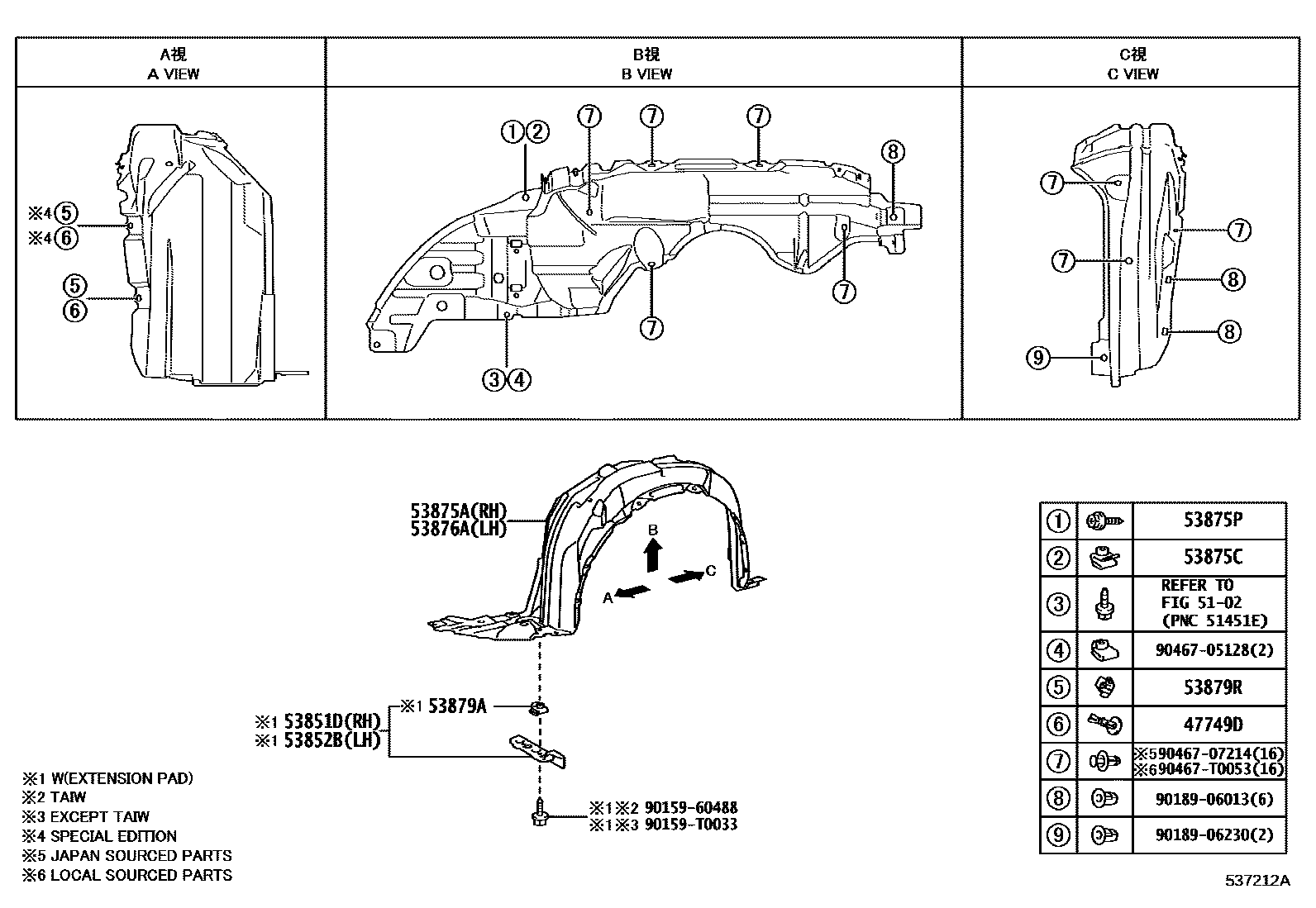

Toyota YARIS 发动机盖和前翼子板 — Figure 5302
Toyota YARIS EPC diagram 5302, 发动机盖和前翼子板, with 4 images and 24 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 47749D | pin fixing clip | 47749-50090 · 47749-58010 |
| 53153B | front side deflector | 53153-0D040 · 53153-0D050 · 53153-0D060 · 53153-0D070 |
| 53301 | Engine cover sub-assembly | 53301-0D160 · 53301-0D190 · 53301-0D220 · 53301-0D230 · 53301-0D280 · 53301-0D290 · 53301-0D300 · 53301-0D310 · 53301-0D320 · 53301-0D330 · 53301-0D350 · 53301-0D360 |
| 53341B | engine cover gasket | 53341-0D190 · 53341-0D220 · 53341-0D230 · 53341-0D250 · 53341-0D310 · 53341-0D320 · 53341-0D330 · 53341-0D340 · 53341-0D350 · 53341-0D360 |
| 53341C | Clip (for engine cover gasket) | 90467-09050 · 90467-T0014 |
| 53801 | Right front fender sub-assembly | 53801-0D090 · 53801-0D100 · 53801-0D120 · 53801-0D130 · 53801-0D150 · 53801-0D160 · 53801-0D170 · 53801-0D180 · 53801-0D190 · 53801-0D200 · 53801-0D210 · 53801-0D220 · 53801-0D240 · 53801-0D260 · 53811-K0010 · 53811-K0020 · 53811-K0050 |
| 53802 | Left front fender sub-assembly | 53802-0D090 · 53802-0D100 · 53802-0D120 · 53802-0D130 · 53802-0D150 · 53802-0D160 · 53802-0D170 · 53802-0D180 · 53802-0D190 · 53802-0D200 · 53802-0D210 · 53802-0D220 · 53802-0D240 · 53802-0D260 · 53812-K0010 · 53812-K0020 · 53812-K0050 |
| 53825A | Right front fender protection piece | 53825-0D040 · 53825-0D050 · 53825-0D060 · 53825-0D070 · 53825-0D080 · 53825-0D090 |
| 53826A | Protection piece on left front fender | 53826-0D040 · 53826-0D050 · 53826-0D060 · 53826-0D070 · 53826-0D080 · 53826-0D090 |
| 53827L | Right front fender side panel protector | 53827-0D120 · 53827-0D140 · 53827-0D150 · 53827-0D160 · 53827-0D210 · 53827-0D211 · 53827-0D220 · 53827-0D221 · 53827-0D230 · 53827-0D231 · 53827-0D240 · 53827-0D241 · 53827-0D250 · 53827-0D251 · 53827-0D260 · 53827-0D311 |
| 53828K | Left front fender side panel protector | 53828-0D120 · 53828-0D140 · 53828-0D150 · 53828-0D160 · 53828-0D210 · 53828-0D211 · 53828-0D220 · 53828-0D221 · 53828-0D230 · 53828-0D231 · 53828-0D240 · 53828-0D241 · 53828-0D250 · 53828-0D251 · 53828-0D260 · 53828-0D311 |
| 53851D | Right front fender outer panel pad | 53851-0D090 · 53851-0D150 · 53851-0D190 · 53851-0D200 |
| 53852B | Left front fender exterior panel pad | 53852-0D050 · 53852-0D070 · 53852-0D110 · 53852-0D120 |
| 53857 | Right front fender external panel fixing piece | 53857-06030 · 53857-0K010 · 53857-47011 |
| 53858 | Left front fender external panel fixing piece | 53857-06030 · 53857-0K010 · 53857-47011 |
| 53866 | Right front fender to cowl side seal | 53866-0D120 · 53866-0D130 · 53866-0D140 · 53866-0D160 · 53866-0D220 · 53866-0D240 · 53866-0D260 · 53866-0D270 · 53866-0D280 |
| 53867 | Left front fender to cowl side seal | 53867-0D120 · 53867-0D130 · 53867-0D140 · 53867-0D160 · 53867-0D220 · 53867-0D240 · 53867-0D260 · 53867-0D270 · 53867-0D280 |
| 53875A | Right front fender lining | 53875-0D230 · 53875-0D250 · 53875-0D260 · 53875-0D270 · 53875-0D300 · 53875-0D320 · 53875-0D330 · 53875-0D340 · 53875-0D350 · 53875-0D380 · 53875-0D530 · 53875-0D531 · 53875-0D550 · 53875-0D551 · 53875-0D560 · 53875-0D561 · 53875-0D580 · 53875-0D590 · 53875-0D600 · 53875-0D601 · 53875-0D610 · 53875-0D611 · 53875-0D620 · 53875-0D630 · 53875-0D640 · 53875-0D650 · 53875-0D660 · 53875-0D661 · 53875-0D690 · 53875-YP010 |
| 53875C | Front fender lining clip | 90467-05114 |
| 53875P | Screw No. 1 | 90159-60488 · 90159-T0033 |
| 53876A | Left front fender lining | 53876-0D230 · 53876-0D250 · 53876-0D260 · 53876-0D270 · 53876-0D300 · 53876-0D320 · 53876-0D330 · 53876-0D340 · 53876-0D350 · 53876-0D380 · 53876-0D530 · 53876-0D531 · 53876-0D550 · 53876-0D551 · 53876-0D560 · 53876-0D561 · 53876-0D580 · 53876-0D590 · 53876-0D600 · 53876-0D601 · 53876-0D610 · 53876-0D611 · 53876-0D620 · 53876-0D630 · 53876-0D640 · 53876-0D650 · 53876-0D660 · 53876-0D661 · 53876-0D690 · 53876-YP010 |
| 53879A | Front fender lining fixing parts | 53879-0D070 · 53879-17020 |
| 53879R | Front fender lining fixing parts | 53879-0K010 · 53879-30050 · 53879-58010 |
| 53882F | front fender seal | 53882-33060 |
