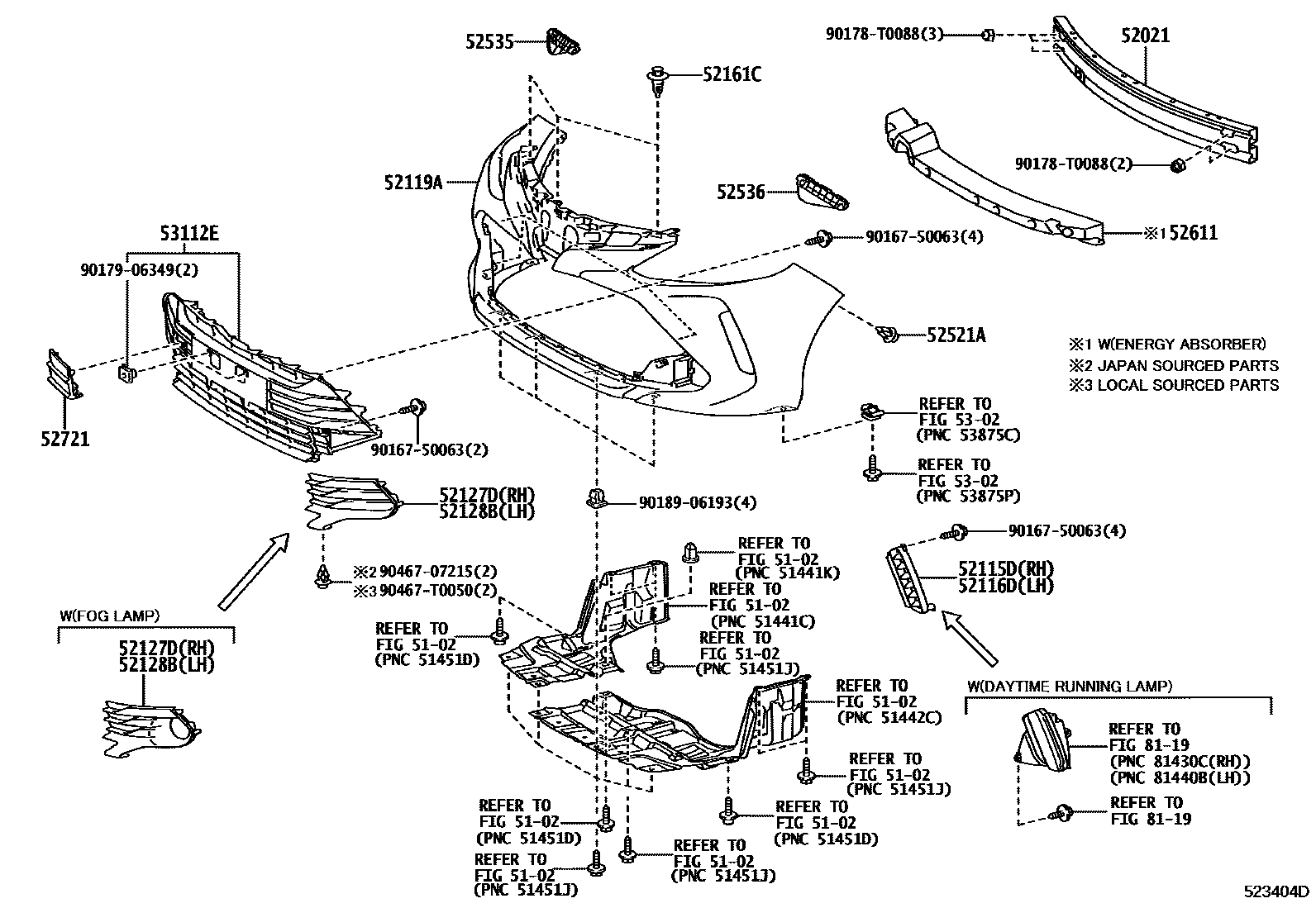

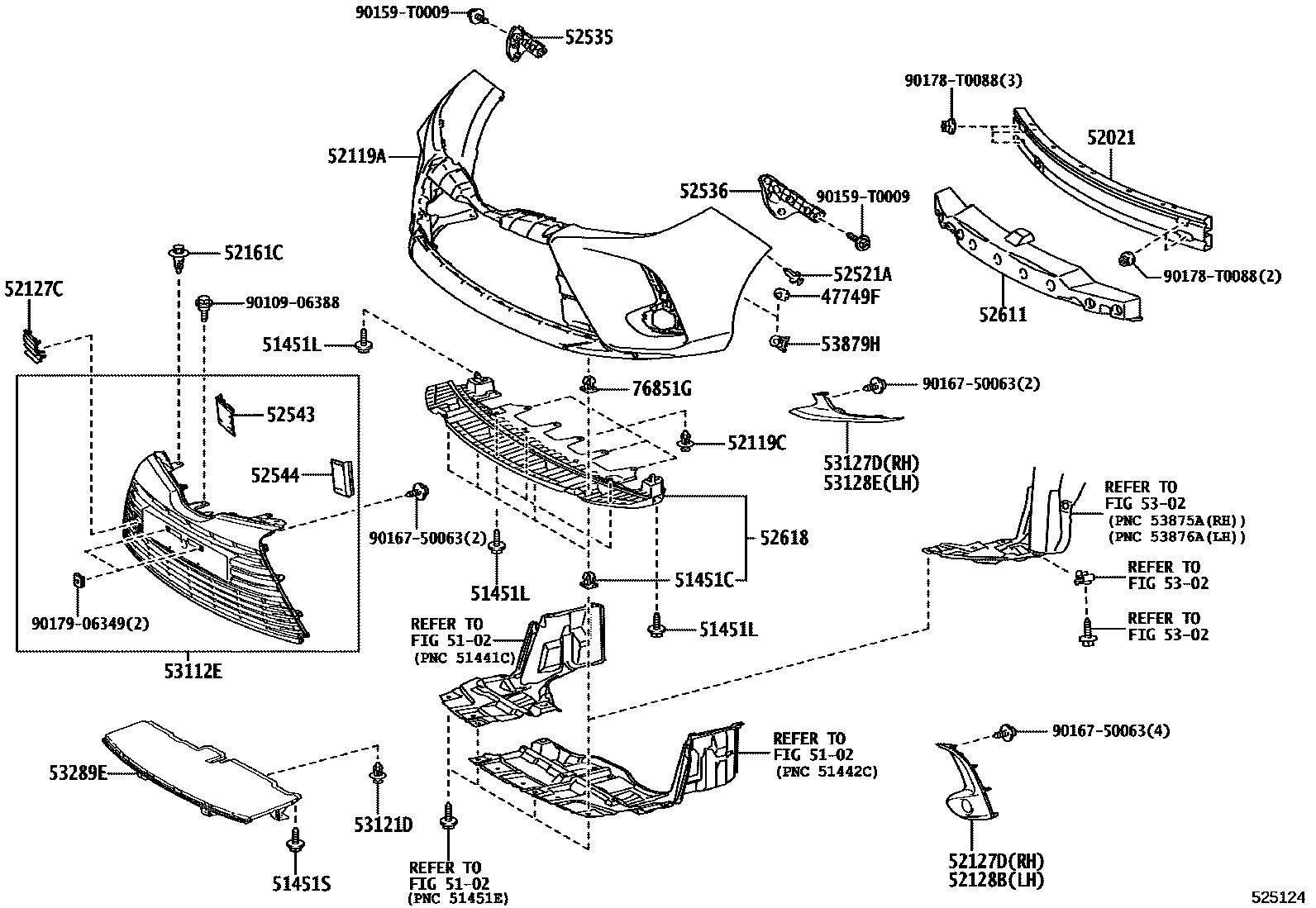

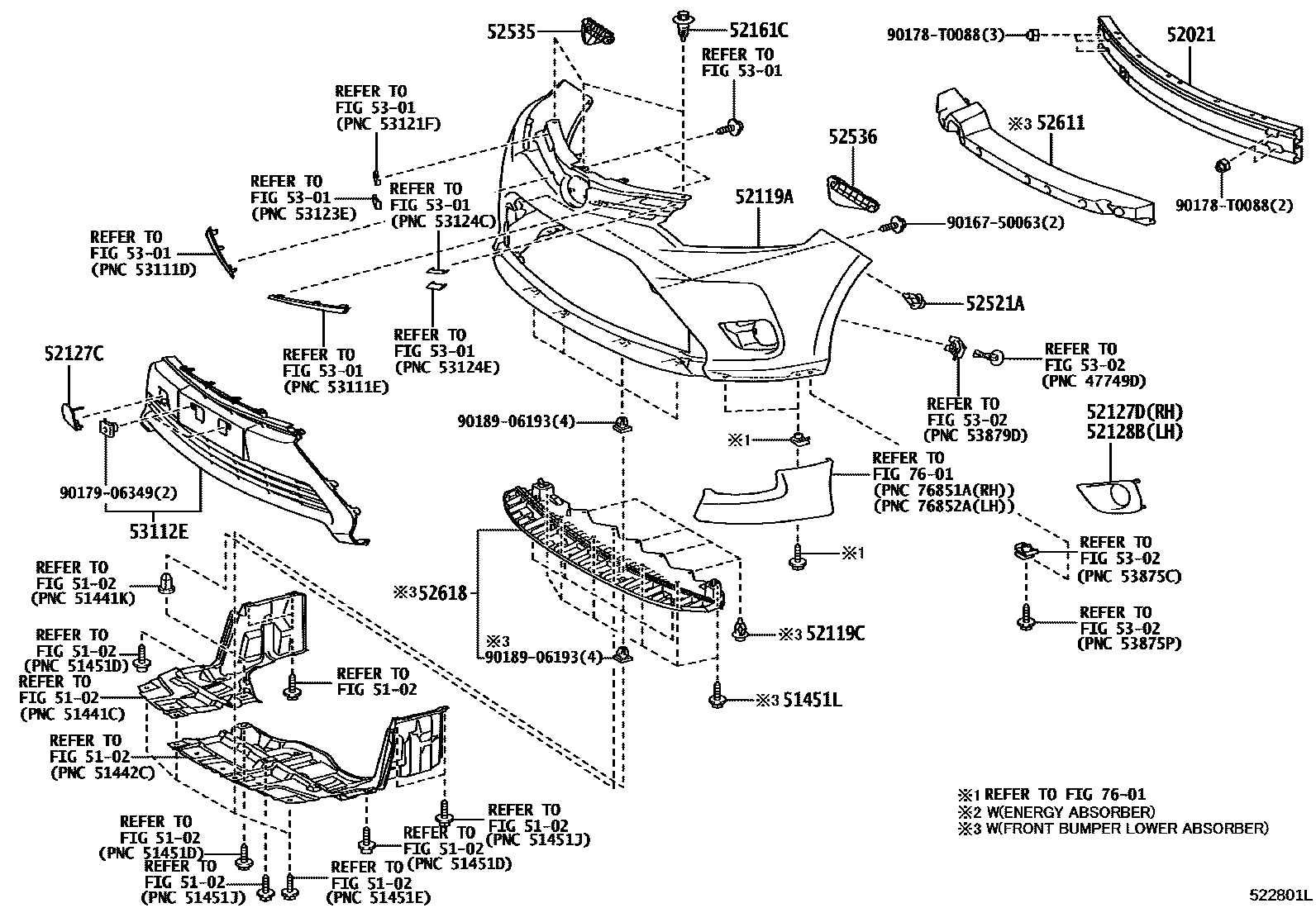

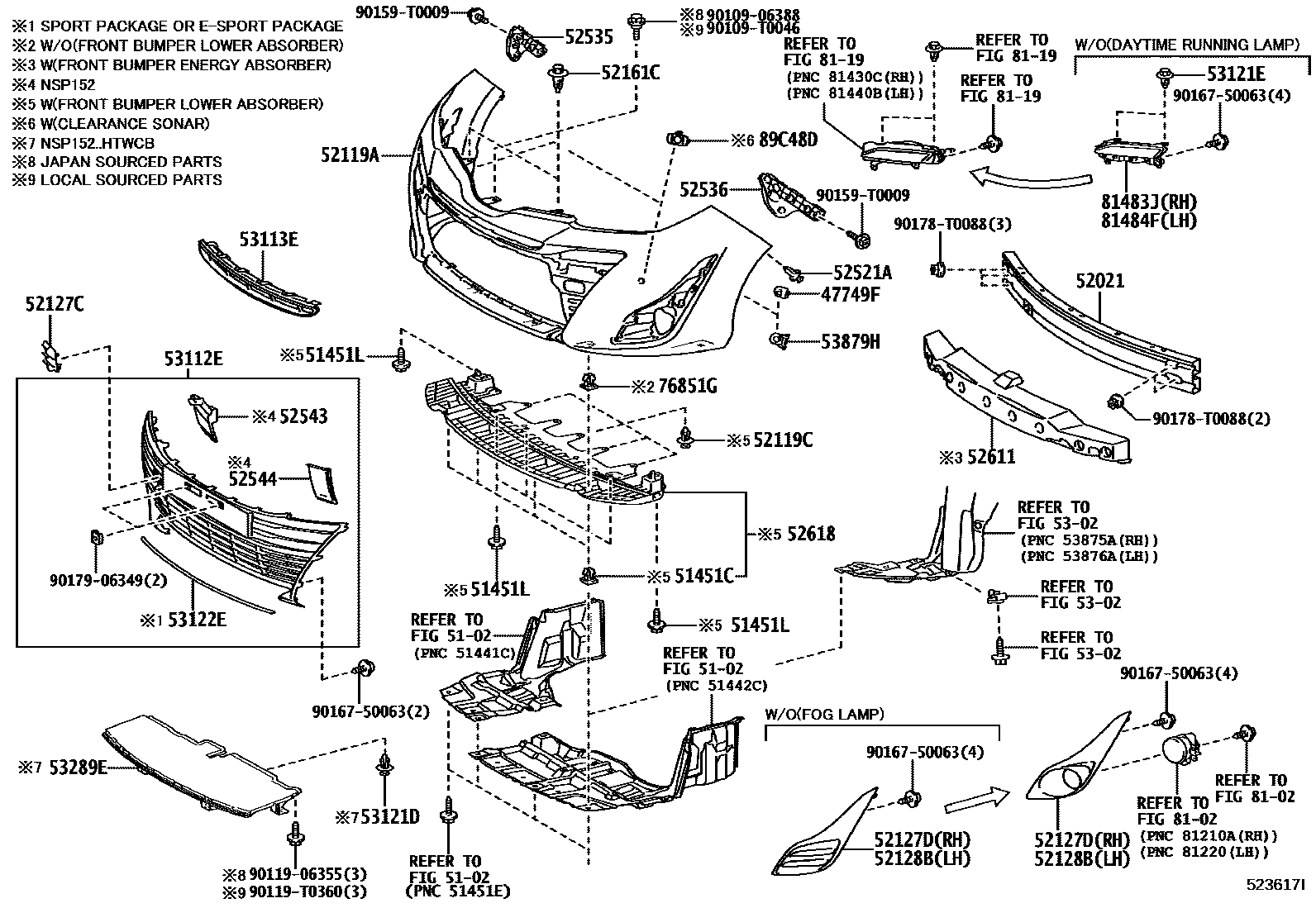

Toyota YARIS 前保险杠及附件 — Figure 5201
Toyota YARIS EPC diagram 5201, 前保险杠及附件, with 4 images and 34 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 47749F | pin fixing clip | 47749-33030 |
| 51451C | Gasket (for engine underhood) | 90189-06237 · 90189-T0024 |
| 51451L | Bolt No. 1 | 90119-06355 · 90119-T0360 |
| 51451S | Bolt No. 2 | 90119-06355 · 90119-T0360 |
| 52021 | Front bumper reinforcement sub-assembly | 52021-0D140 · 52021-0D170 · 52021-0D180 · 52021-0D190 |
| 52115D | Front bumper No. 2 right side bracket | 52115-YP010 |
| 52116D | Front bumper No. 2 left side bracket | 52116-YP010 |
| 52119A | front bumper cover | 52119-0U913 · 52119-0U914 · 52119-0U915 · 52119-0U916 · 52119-0U918 · 52119-0U920 · 52119-0U921 · 52119-0U932 · 52119-0U933 · 52119-0U934 · 52119-0U935 · 52119-0U936 · 52119-0U937 · 52119-0U938 · 52119-0U939 · 52119-0U940 · 52119-0U941 · 52119-YP902 · 52119-YP913 · 52119-YP915 |
| 52119C | Front bumper cover clip | 90467-10216 · 90467-T0049 |
| 52127C | Front bumper hole cover | 52721-0D080 · 52721-0D100 · 52721-0D120 · 52721-0D150 · 52721-0D210 · 52721-0D220 · 52721-0D230 · 52721-0D250 · 52721-0D260 · 52721-0D290 · 52721-0D300 · 52721-0D310 · 52721-0D320 · 52721-0D390 · 52721-0D400 · 52721-0D410 · 52721-0D470 · 52721-0D480 · 52721-YP110 · 52721-YP111 · 52721-YP130 |
| 52127D | Front bumper right hole cover | 52127-0D360 · 52127-0D370 · 52127-0D390 · 52127-0D430 · 52127-0D440 · 52127-0D470 · 52127-0D480 · 52127-0D680 · 52127-0D700 · 52127-0D710 · 52127-0D740 · 52127-0D760 · 52127-0D770 · 52127-0D800 · 52127-0D810 · 52127-0D820 · 52127-0DA10 · 52127-0DA20 · 52127-0DA40 · 52127-0DA50 · 52127-0DC00 · 52127-0DC10 · 52127-0DC40 · 52127-0DC50 · 52127-0DF60 · 52127-0DF70 · 52127-YP050 · 52127-YP070 · 52127-YP270 · 52127-YP271 · 52127-YP280 · 52127-YP281 · 52127-YP340 · 52127-YP350 · 52127-YP351 · 52127-YP360 · 52127-YP380 · 52127-YP400 |
| 52128B | Front bumper left hole cover | 52128-0D180 · 52128-0D190 · 52128-0D210 · 52128-0D250 · 52128-0D260 · 52128-0D290 · 52128-0D300 · 52128-0D430 · 52128-0D450 · 52128-0D460 · 52128-0D490 · 52128-0D520 · 52128-0D530 · 52128-0D550 · 52128-0D560 · 52128-0D570 · 52128-0D650 · 52128-0D660 · 52128-0D690 · 52128-0D700 · 52128-0D810 · 52128-0D820 · 52128-0D830 · 52128-0D840 · 52128-0DF00 · 52128-0DF60 · 52128-YP050 · 52128-YP070 · 52128-YP270 · 52128-YP271 · 52128-YP280 · 52128-YP281 · 52128-YP340 · 52128-YP350 · 52128-YP351 · 52128-YP360 · 52128-YP380 · 52128-YP400 |
| 52161C | front bumper insert | 52161-0K040 · 52161-0K060 · 52161-16010 |
| 52521A | Clip (for front bumper mount) | 90467-05170 · 90467-T0047 |
| 52535 | Front bumper right side fixing bracket | 52535-0D140 · 52535-0D150 · 52535-0D190 · 52535-0D230 · 52535-0D250 · 52535-0D260 · 52535-0D270 · 52535-0D290 |
| 52536 | Front bumper left fixed bracket | 52536-0D140 · 52536-0D150 · 52536-0D190 · 52536-0D230 · 52536-0D250 · 52536-0D260 · 52536-0D270 · 52536-0D290 |
| 52543 | Front bumper right seal | 52543-0D060 · 52543-YP030 |
| 52544 | Front bumper left seal | 52544-0D010 · 52544-YP030 |
| 52611 | front bumper energy absorber | 52611-0D070 · 52611-0D080 · 52611-0D100 · 52611-0D101 · 52611-0D110 · 52611-0D112 · 52611-0D130 · 52611-0D180 |
| 52618 | Front bumper lower shock absorber | 52618-0D110 · 52618-0D140 · 52618-0D170 |
| 52721 | Front bumper right extension protection strip | 52721-YP010 · 52721-YP020 |
| 53112E | No. 1 radiator lower grille | 53112-0D300 · 53112-0D310 · 53112-0D320 · 53112-0D330 · 53112-0D360 · 53112-0D540 · 53112-0D550 · 53112-0D560 · 53112-0D580 · 53112-0D590 · 53112-0D600 · 53112-0D630 · 53112-0D640 · 53112-0D650 · 53112-0D680 · 53112-0D690 · 53112-0D740 · 53112-0D770 · 53112-0D780 · 53112-0D870 · 53112-0D880 · 53112-0DA10 · 53112-0DA20 · 53112-0DA30 · 53112-0DA40 · 53112-0DA90 · 53112-0DB00 · 53112-0DB10 · 53112-0DB20 · 53112-YP030 · 53112-YP040 · 53112-YP250 · 53112-YP251 · 53112-YP330 · 53112-YP370 · 53112-YP371 |
| 53113E | No. 2 radiator lower grille | 53113-0D020 · 53113-0D030 · 53113-0D040 · 53113-0D060 · 53113-0D070 · 53113-0D080 · 53113-0D090 · 53113-0D100 · 53113-0D110 |
| 53121D | No. 2 clip (for front bumper) | 90467-10216 · 90467-T0049 |
| 53121E | Clamp No. 1 (for front bumper) | 90467-05063 |
| 53122E | Radiator grille lower protective strip | 53122-0D080 · 53122-0D090 · 53122-0D100 · 53122-0D110 |
| 53127D | Lower right radiator grille | 53127-YP050 · 53127-YP051 · 53127-YP100 |
| 53128E | Lower left radiator grille | 53128-YP050 · 53128-YP051 · 53128-YP100 |
| 53289E | Radiator bracket opening cover | 53289-0D220 · 53289-YP020 |
| 53879H | Front fender lining fixing parts | 53879-33030 |
| 76851G | No. 1 screw seal | 90189-06237 · 90189-T0024 |
| 81483J | Right daytime running light cover | 81483-0D030 · 81483-0D050 · 81483-0D070 · 81483-0D100 · 81483-0D110 · 81483-0D120 · 81483-0D130 · 81483-0D140 · 81483-0D150 · 81483-0D180 |
| 81484F | Left daytime running light cover | 81484-0D010 · 81484-0D030 · 81484-0D050 · 81484-0D080 · 81484-0D090 · 81484-0D100 · 81484-0D110 · 81484-0D120 · 81484-0D130 · 81484-0D160 |
| 89C48D | Front angle ultrasonic sensor holder | 89348-0D030 |
