Toyota YARIS Steering Column & Shaft — Figure 4501

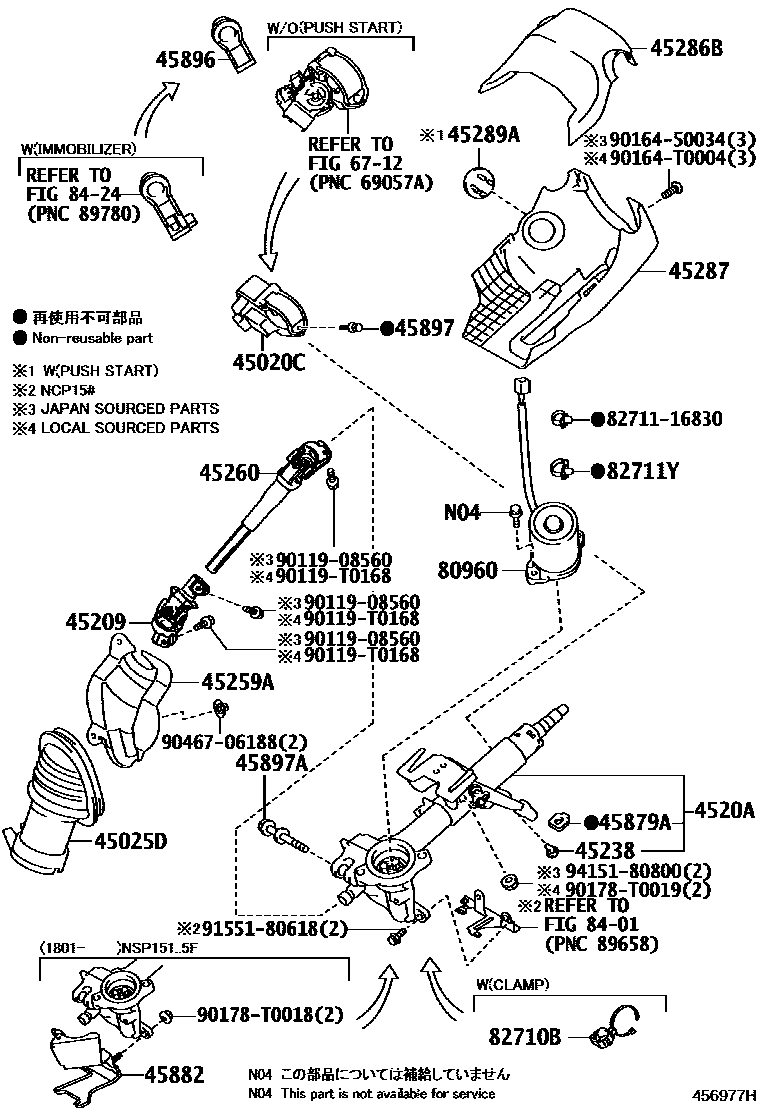

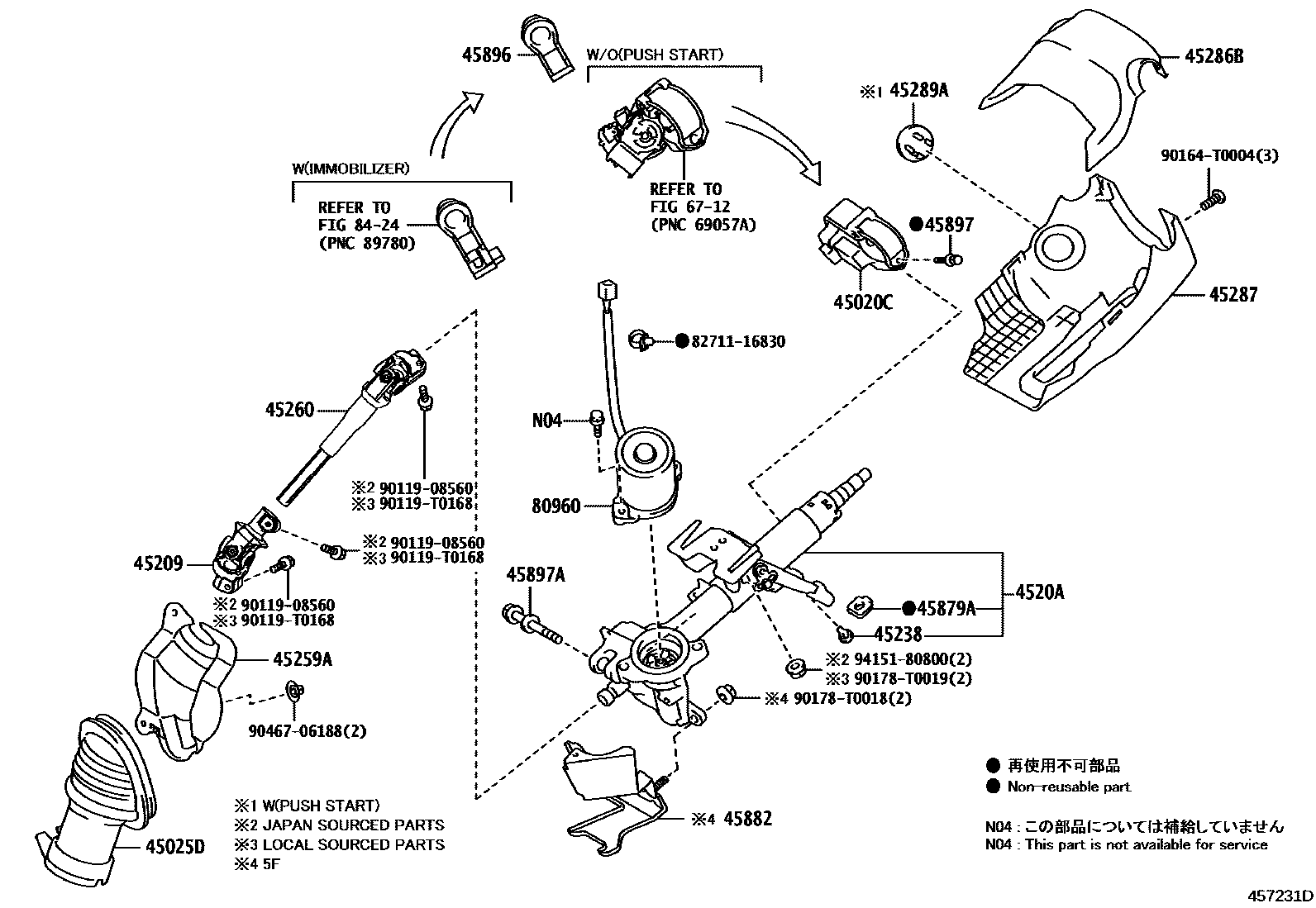

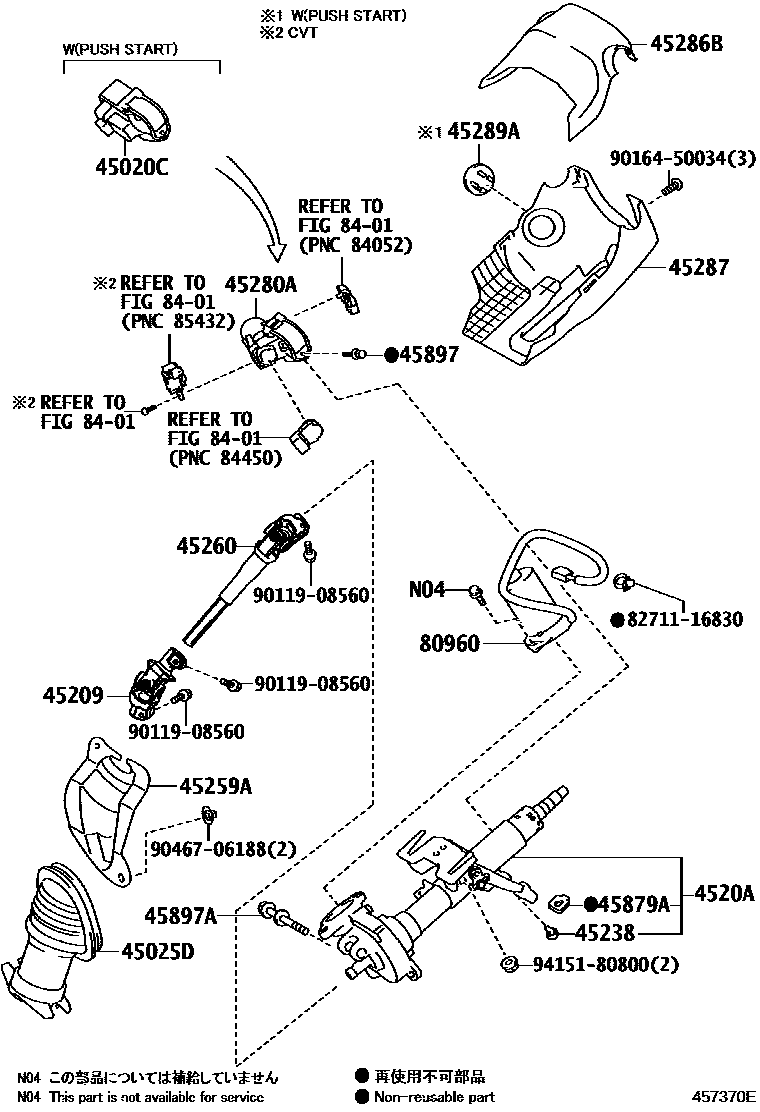

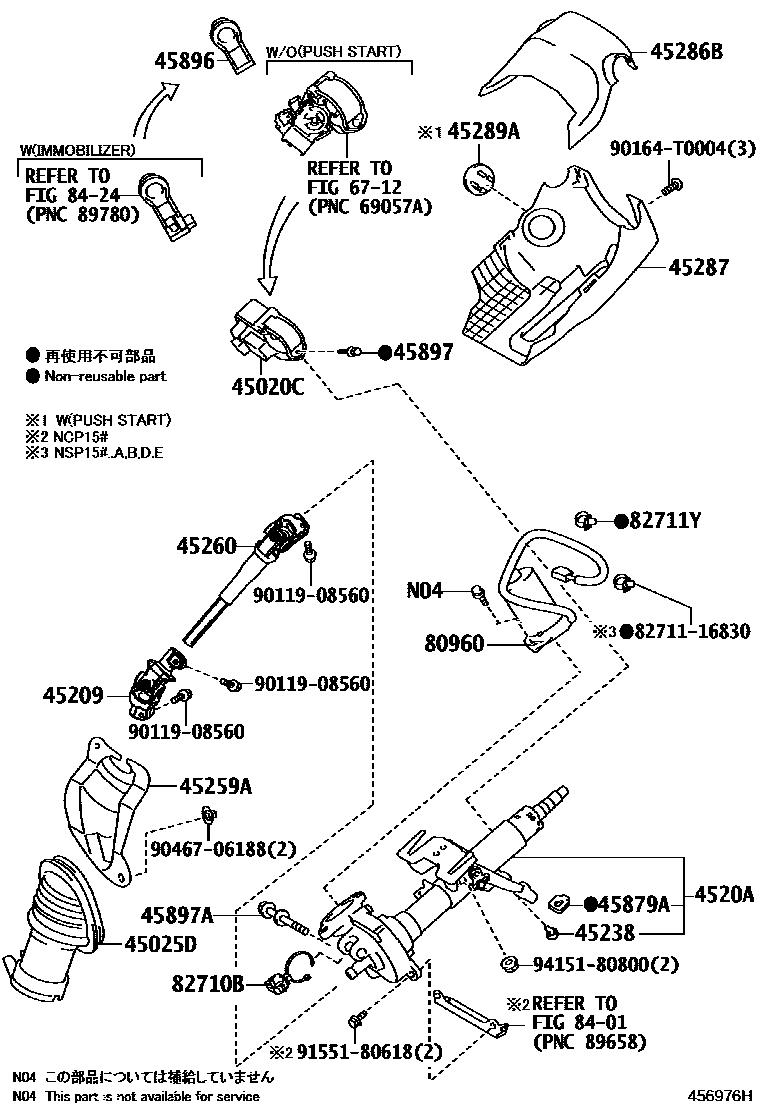

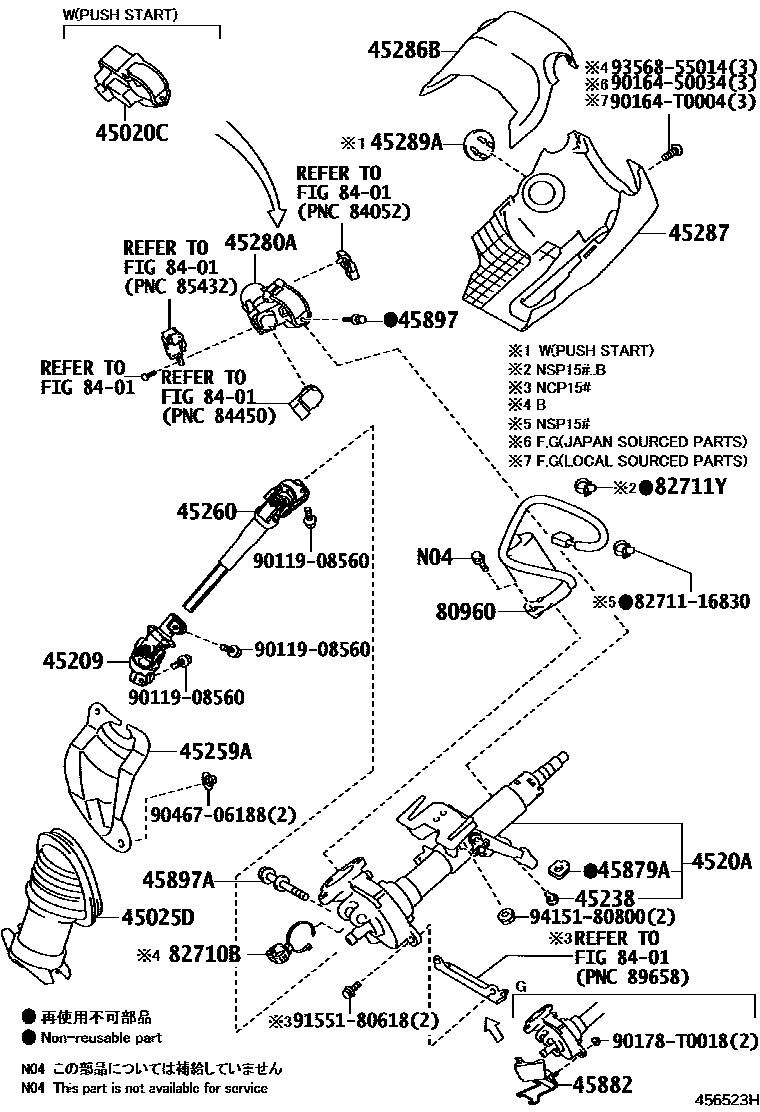

Toyota YARIS EPC diagram 4501, Steering Column & Shaft, with 5 images and 17 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 45020C | Steering lock actuator assembly with ECU | 45020-0K190 · 45020-0K201 · 45020-0K210 · 45020-30B20 |
| 45025D | No. 1 steering column hole cover sub-assembly | 45025-0D180 · 45025-0D190 · 45025-0D220 · 45025-0D230 · 45025-0D241 · 45025-0D270 |
| 45209 | Steering slip fork sub-assembly | 45209-0D050 · 45209-0D080 · 45209-0D090 · 45209-0D100 · 45209-0D120 · 45209-0D130 |
| 4520A | Electric steering column sub-assembly | 4520A-0D090 · 4520A-0D091 · 4520A-0D100 · 4520A-0D110 · 4520A-0D120 · 4520A-0D130 · 4520A-0D160 · 4520A-0D170 · 4520A-0D180 · 4520A-0D190 · 4520A-0D200 · 4520A-0D210 · 4520A-0D230 · 4520A-0D240 · 4520A-0D260 · 4520A-0D261 · 4520A-0D270 · 4520A-0D280 · 4520A-0D290 · 4520A-0D300 · 4520A-0D310 · 4520A-0D320 · 4520A-0D330 · 4520A-0D340 · 4520A-0D350 · 4520A-0D370 · 4520A-0D371 · 4520A-0D380 · 4520A-0D381 · 4520A-0D390 · 4520A-0D391 · 4520A-0D400 · 4520A-0D401 · 4520A-0D410 · 4520A-0D411 · 4520A-0D420 · 4520A-0D421 · 4520A-0D430 · 4520A-0D431 · 4520A-0D440 · 4520A-0D441 · 4520A-0D450 · 4520A-0D460 · 4520A-0D470 · 4520A-0D480 · 4520A-0D490 · 4520A-0D500 · 4520A-0D510 |
| 45238 | Bolt clamp (for steering flex coupling) | 45238-52010 |
| 45259A | Steering column hole cover silencer plate | 45259-0D150 · 45259-0D160 · 45259-0D170 · 45259-0D231 · 45259-0D240 · 45259-0D250 · 45259-0D260 · 45259-0D270 |
| 45260 | No. 2 steering intermediate shaft assembly | 45260-0D150 · 45260-0D151 · 45260-0D200 · 45260-0D210 · 45260-0D211 · 45260-0D220 · 45260-0D221 · 45260-0D240 · 45260-0D241 · 45260-0D250 · 45260-0D260 · 45260-0D270 |
| 45280A | Steering column upper bracket assembly | 45280-0D190 · 45280-0D270 · 45280-0D280 |
| 45286B | Steering column upper cover | 45286-0D180 |
| 45879A | Separate enclosure | 45879-0D010 · 45879-0D030 · 45879-0D040 · 45879-0D060 · 45879-0D070 · 45879-52010 |
| 45882 | Steering column guard bracket | 45882-0D010 · 45882-0D020 · 45882-0D040 |
| 45896 | Ignition switch fixing plate | 81871-0D020 |
| 45897 | Steering lock fixing bolt | 45897-12020 |
| 45897A | Tilt-adjustable steering pawl retaining bolt | 45897-42010 |
| 80960 | Power steering motor assembly | 80960-0D070 · 80960-0D100 · 80960-0D110 · 80960-0D150 · 80960-0D160 · 80960-0D170 · 80960-0D240 · 80960-0D250 · 80960-0D260 · 80960-0D270 · 80960-0D280 · 80960-0D290 · 80960-0D300 · 80960-0D310 · 80960-0D320 · 80960-0D340 · 80960-0D360 · 80960-0D370 |
| 82710B | Wire harness clamp assembly | 82710-0D010 · 82710-0D040 · 82710-0D050 |
| 82711Y | Wire harness clip | 82710-0D070 · 82710-0D080 · 82710-0D090 · 82710-0D100 · 82711-1E370 |
