Toyota YARIS 线束和卡夹 — Figure 8202

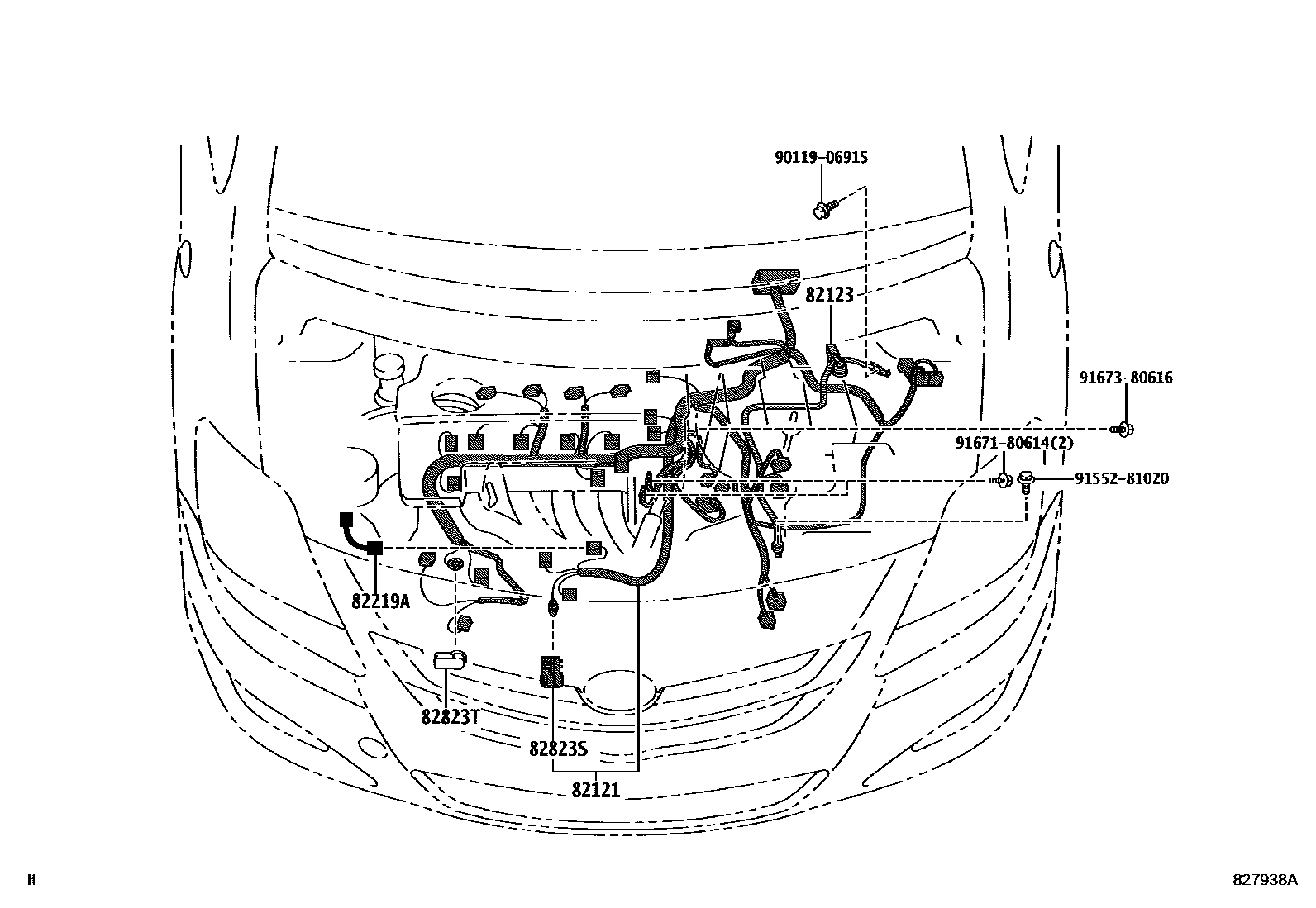

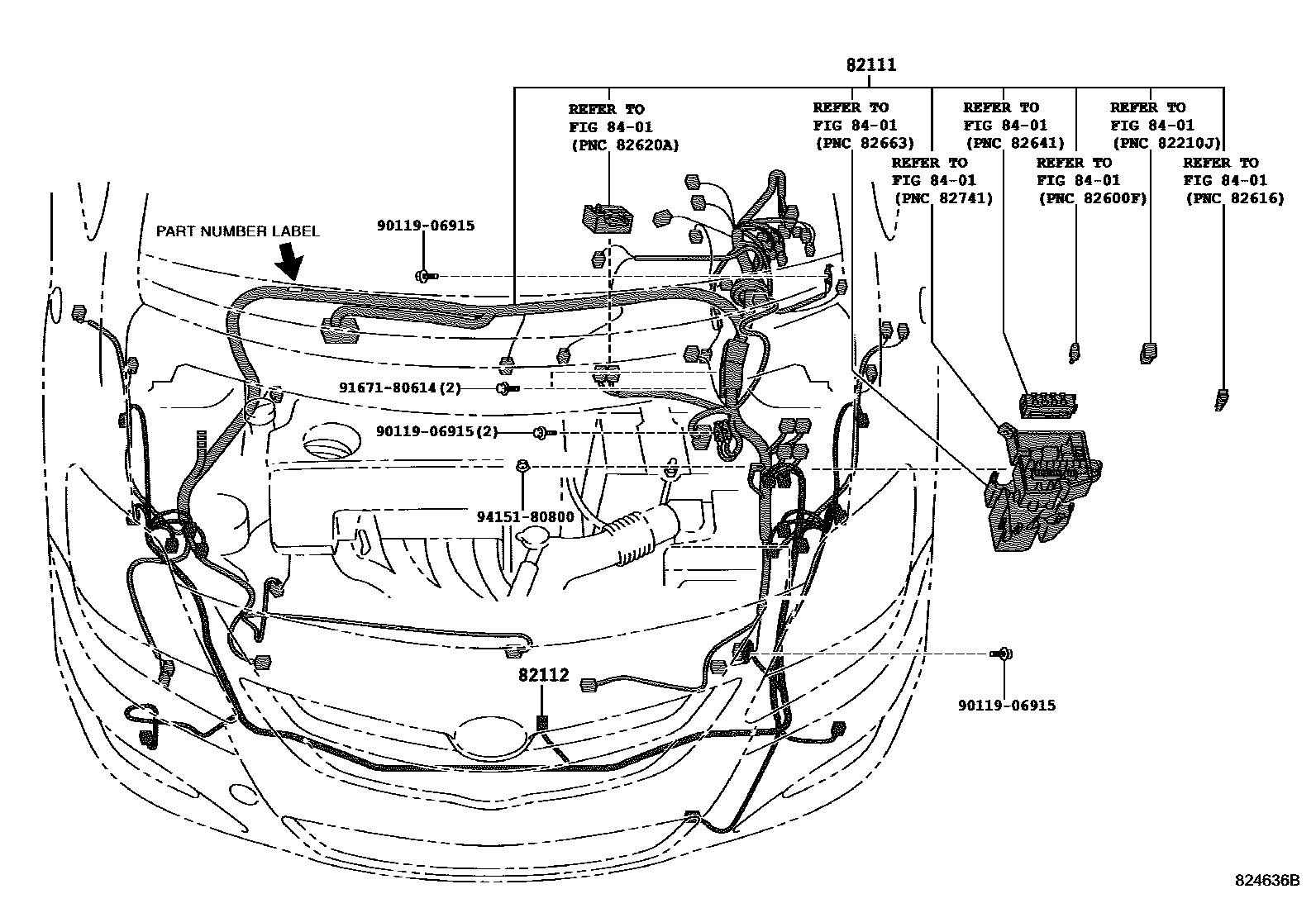

Toyota YARIS EPC diagram 8202, 线束和卡夹, with 9 images and 20 PNC and OE references.
PNC and OE references

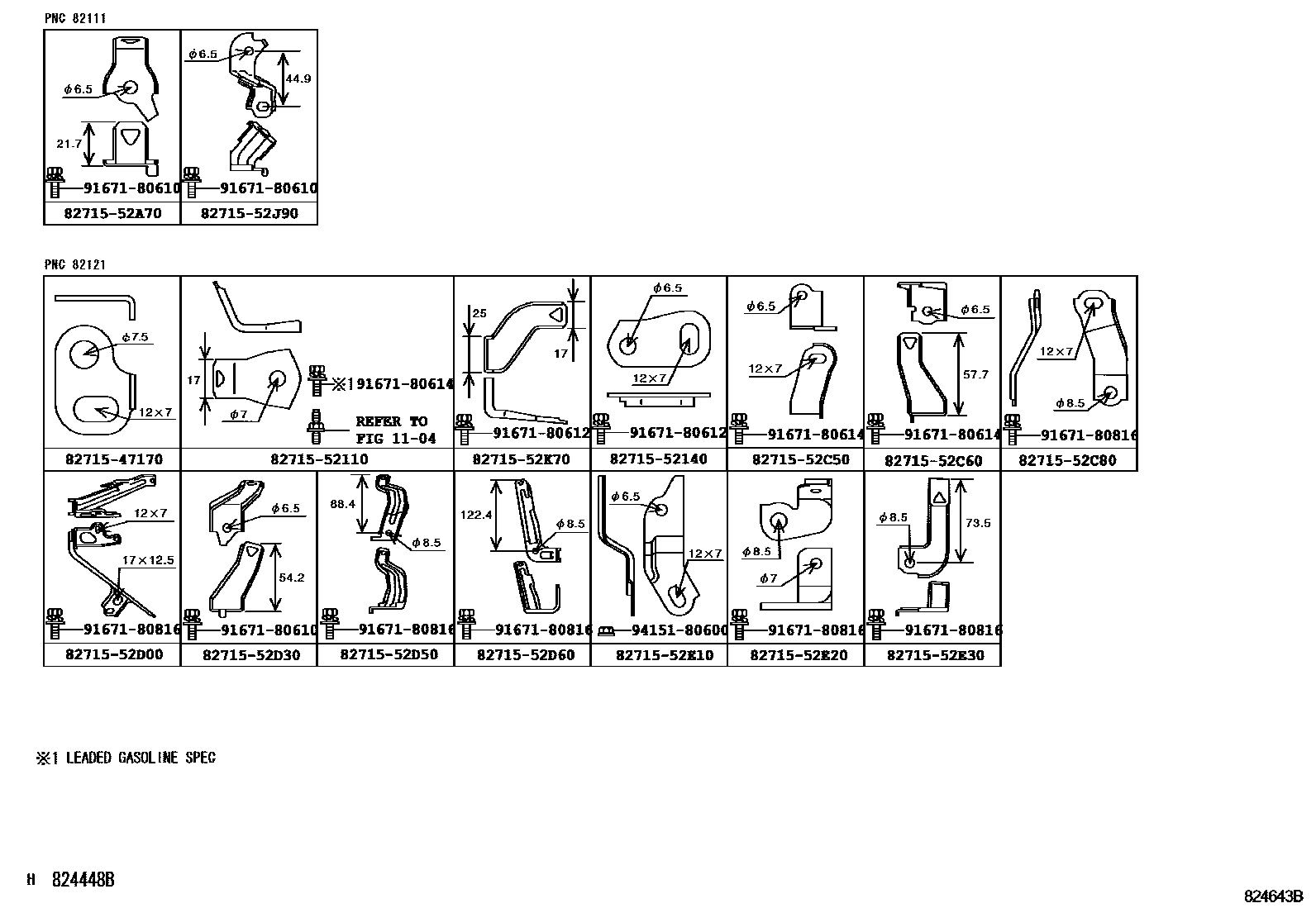

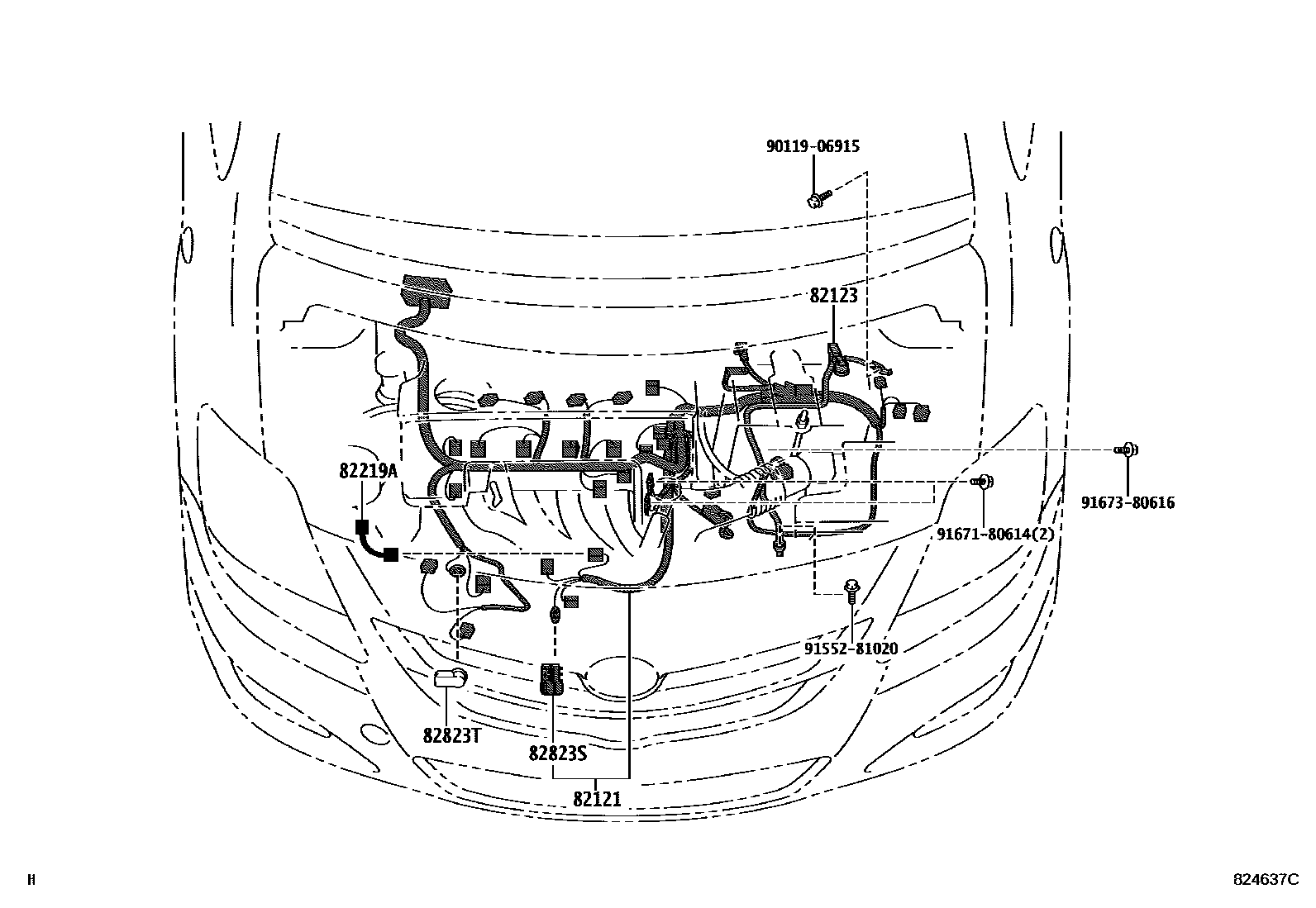

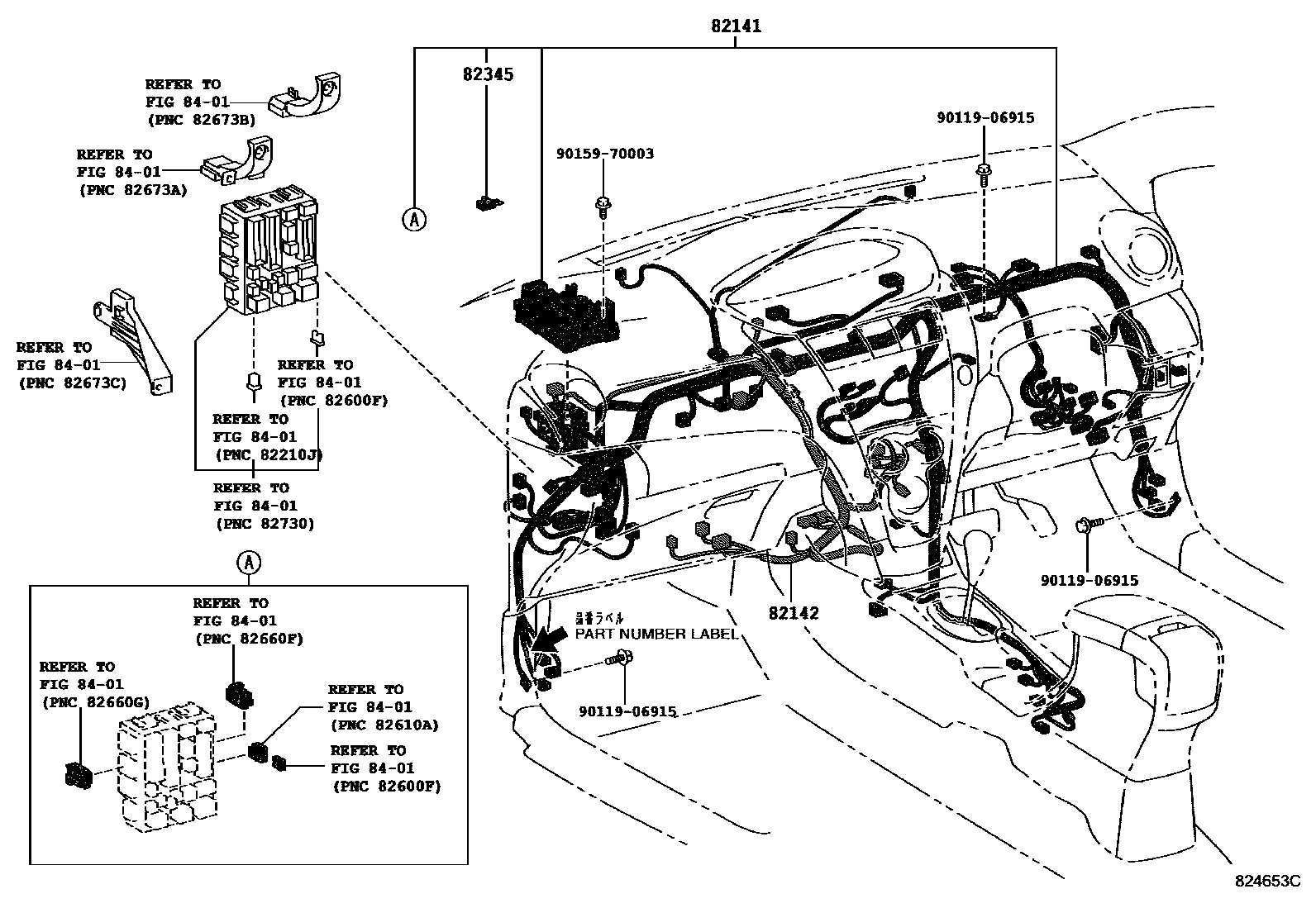

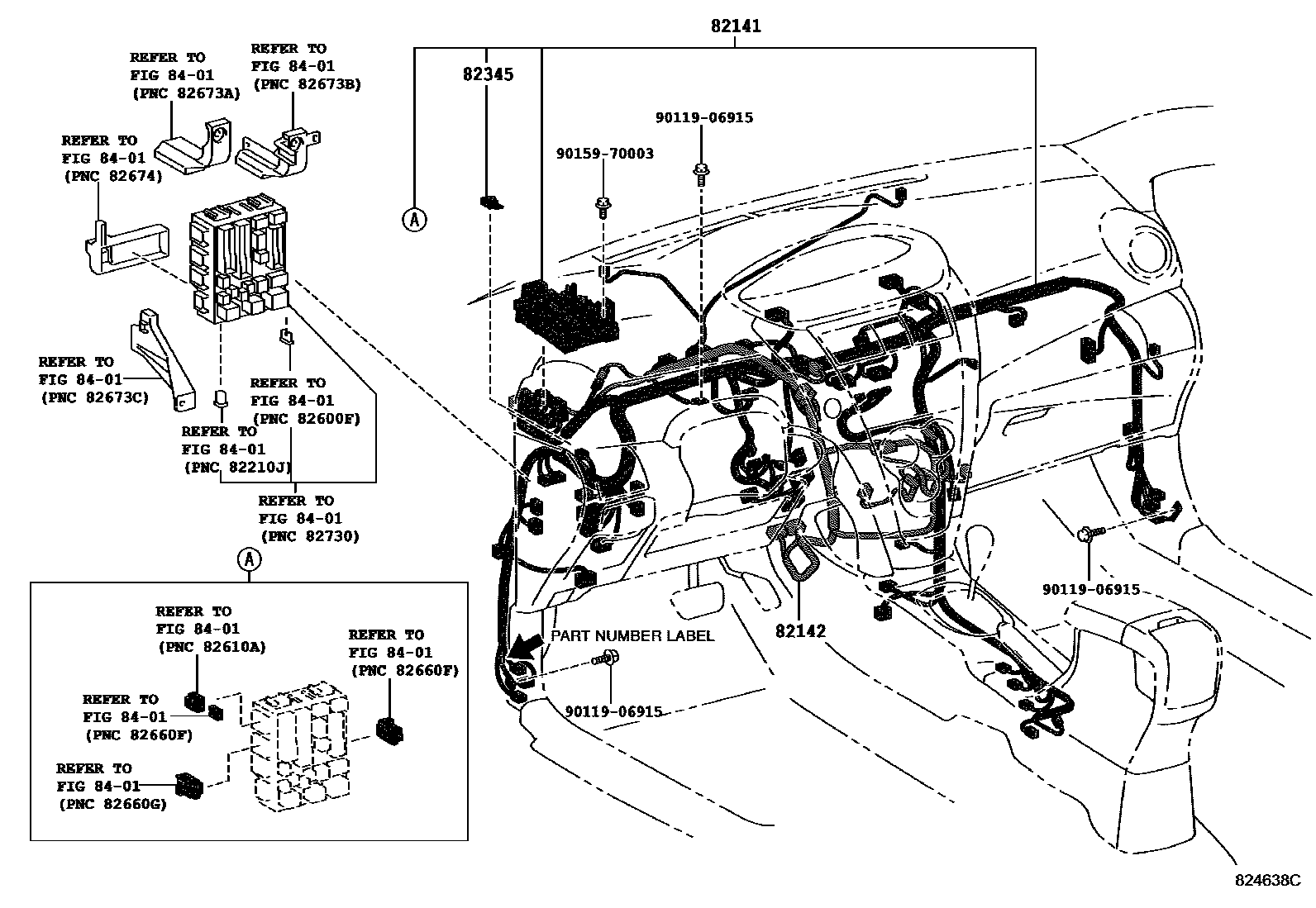

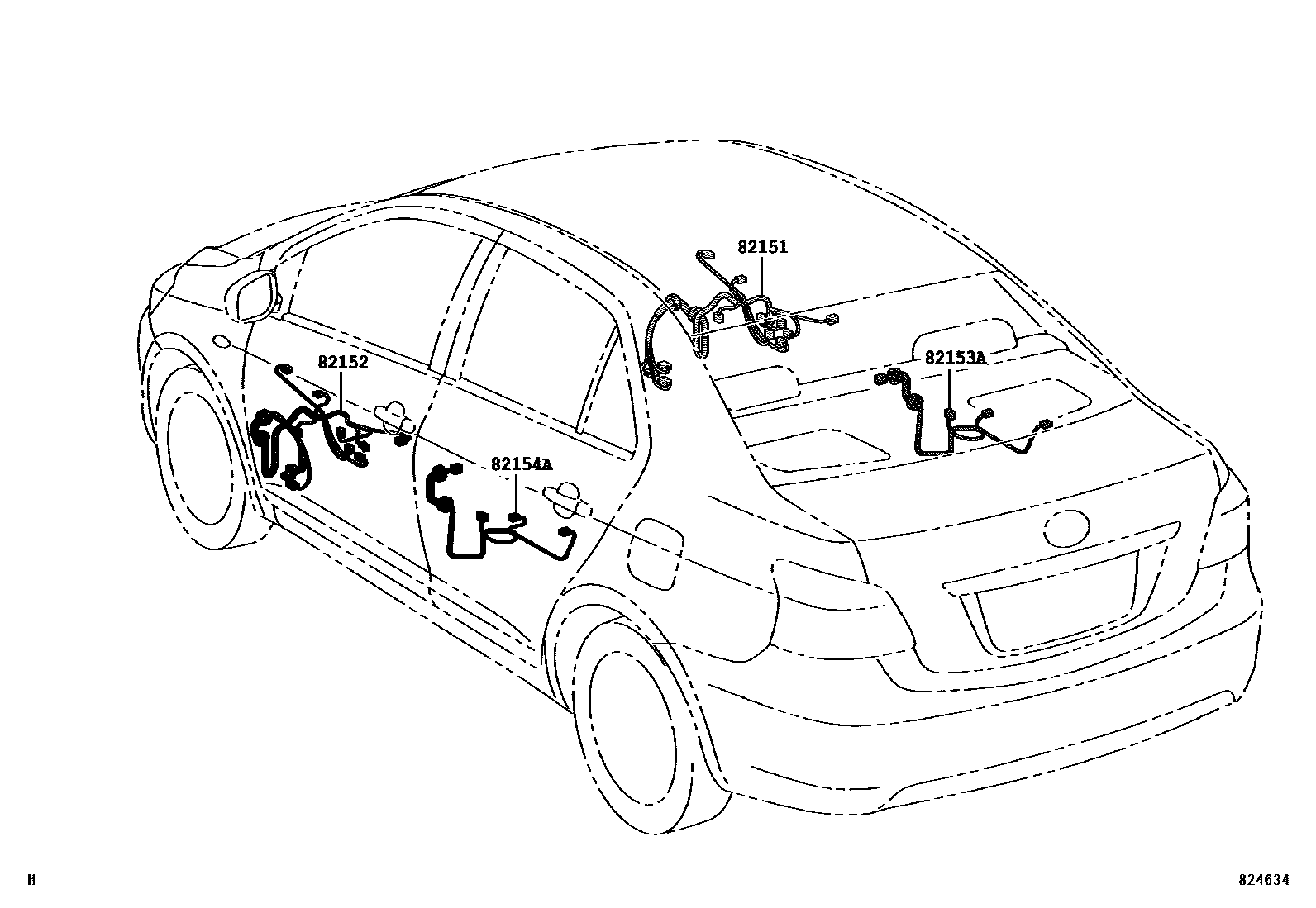

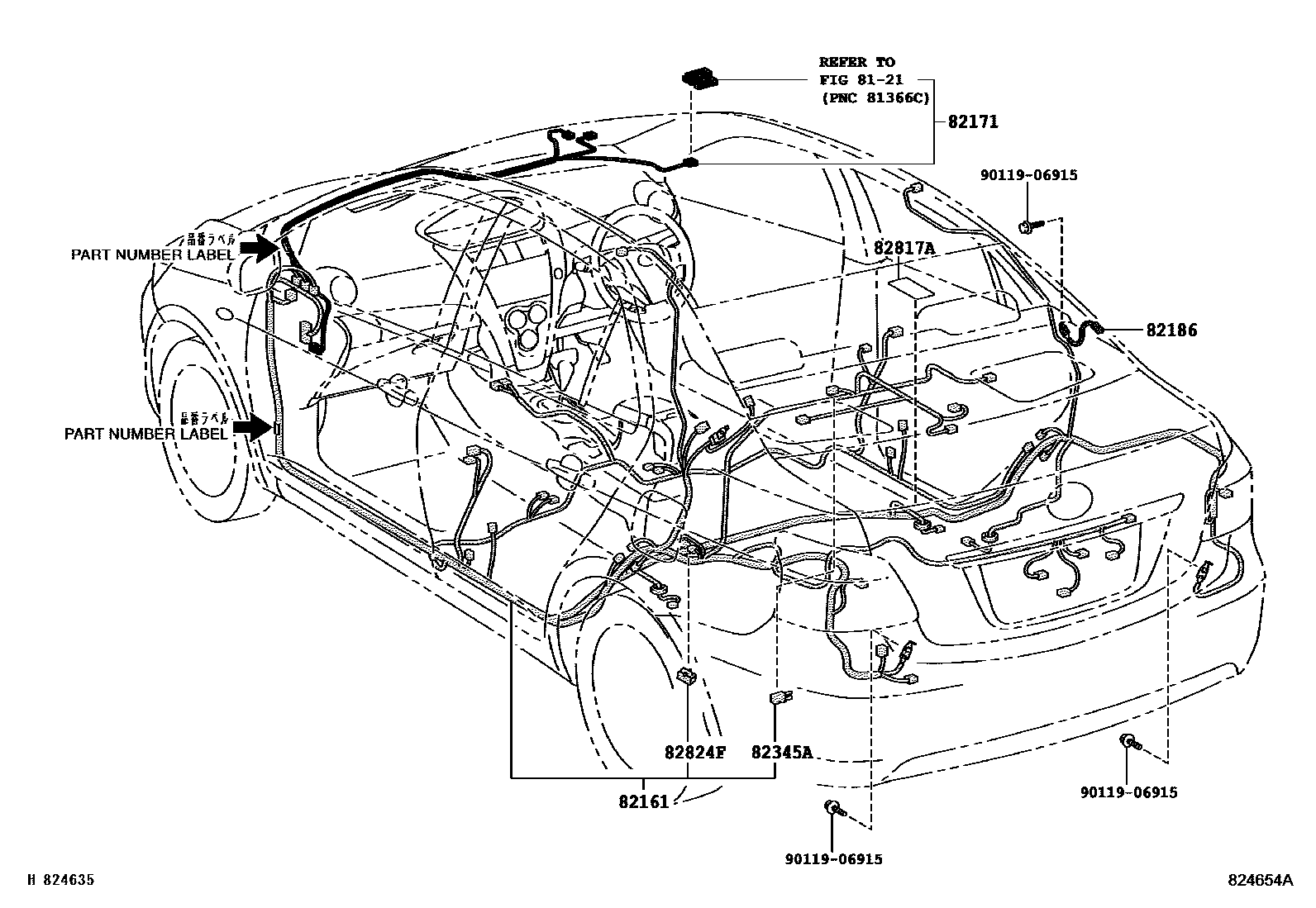

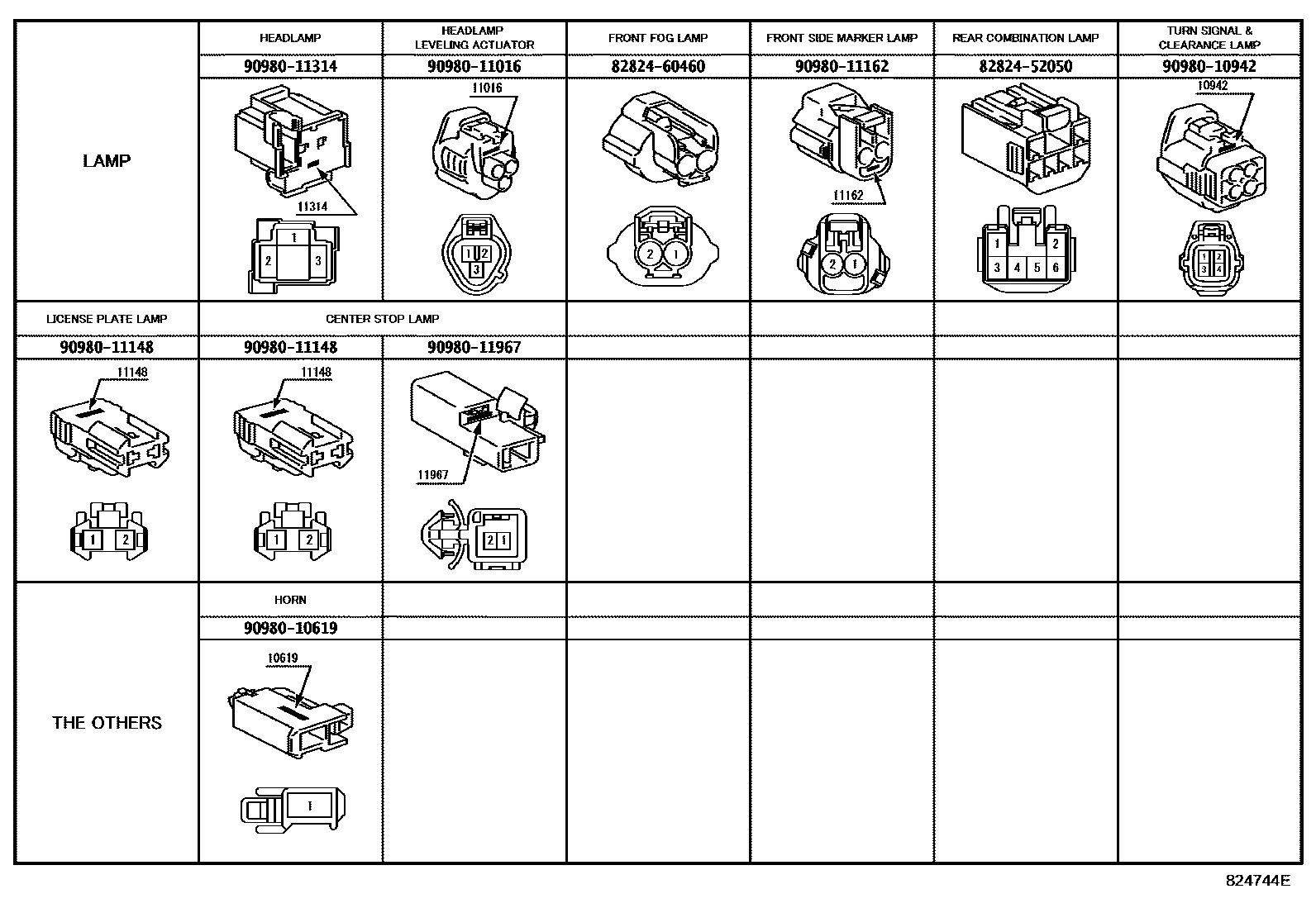

| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-52D20 · 82111-52D21 · 82111-52D30 · 82111-52D31 · 82111-52J31 · 82111-52J32 · 82111-52J33 · 82111-52R00 · 82111-52U20 · 82111-52U21 · 82111-52W80 · 82111-52W81 · 82111-52W90 · 82111-5CP50 · 82111-5CP51 · 82111-5CP60 · 82111-5CP61 · 82111-5CQ80 · 82111-5CQ90 |
| 82112 | Engine room wiring harness No. 2 | 82112-52160 · 82112-52190 · 82112-52220 · 82112-52230 |
| 82121 | Engine wiring harness | 82121-52A50 · 82121-52A60 · 82121-52A70 · 82121-52A90 · 82121-52B00 · 82121-52D10 · 82121-52D20 · 82121-52D30 · 82121-52D80 · 82121-52D90 · 82121-52F50 · 82121-52J20 |
| 82123 | Engine No. 3 wiring harness | 82123-52270 · 82123-52280 |
| 82141 | Dashboard wiring harness | 82141-5CA80 · 82141-5CA90 · 82141-5CB00 · 82141-5CB01 · 82141-5CB10 · 82141-5CB11 · 82141-5CB20 · 82141-5CB30 · 82141-5CB40 · 82141-5CB41 · 82141-5CB50 · 82141-5CB51 · 82141-5DA00 · 82141-5DA60 · 82141-5DA61 · 82141-5DA70 · 82141-5DA71 · 82141-5DA80 · 82141-5DA81 · 82141-5DA90 · 82141-5DA91 · 82141-5DD10 · 82141-5DG80 · 82141-5DG90 · 82145-52D20 · 82145-52D30 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-52230 · 82142-52300 |
| 82151 | Right front door wiring harness | 82151-52E40 · 82151-52E50 · 82151-52E60 · 82151-52E90 · 82151-52E91 · 82151-52F00 · 82151-52F01 · 82151-52F10 · 82151-52F20 · 82151-52K20 · 82151-52K30 · 82151-52K40 · 82151-52K50 |
| 82152 | Left front door wiring harness | 82152-52B40 · 82152-52B50 · 82152-52B60 · 82152-52B90 · 82152-52B91 · 82152-52C00 · 82152-52C01 · 82152-52C10 · 82152-52C20 · 82152-52E90 · 82152-52F00 · 82152-52F10 · 82152-52F20 |
| 82153A | Right rear door wiring harness | 82153-52340 · 82153-52440 |
| 82154A | Left rear door wiring harness | 82153-52340 · 82153-52440 |
| 82161 | floor wiring harness | 82161-52K30 · 82161-52K40 · 82161-52L90 · 82161-52M00 · 82161-52W40 · 82161-52W41 · 82161-52Y70 · 82161-52Y71 · 82161-52Y80 · 82161-52Y81 · 82161-52Y90 · 82161-52Y91 · 82161-5CN00 · 82161-5CN10 |
| 82171 | Roof No. 1 wiring harness | 82171-52340 |
| 82186 | Rear window wiring harness No. 1 | 82186-52120 · 82186-52121 |
| 82219A | sensor harness | 82219-52040 |
| 82345 | diode | 82345-32010 |
| 82345A | diode | 82345-32010 |
| 82817A | No. 2 wire harness protection device | 82817-52710 |
| 82823S | starter terminal cover | 82823-20080 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824F | Harness connector | 82824-44030 |
