Toyota YARIS 锁芯组件 — Figure 6712

Toyota YARIS EPC diagram 6712, 锁芯组件, with 2 images and 17 PNC and OE references.

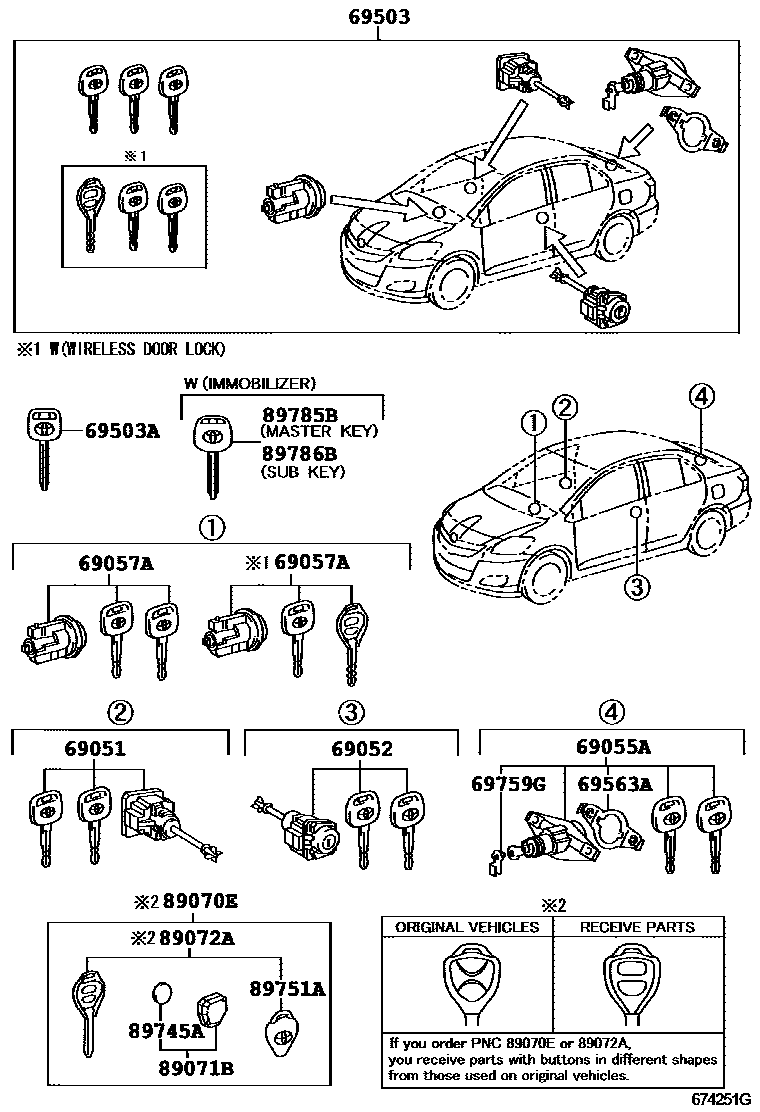

Toyota YARIS 锁芯组件 EPC diagram — 674251G
锁芯组件 — 674251G (200601 – 200702)

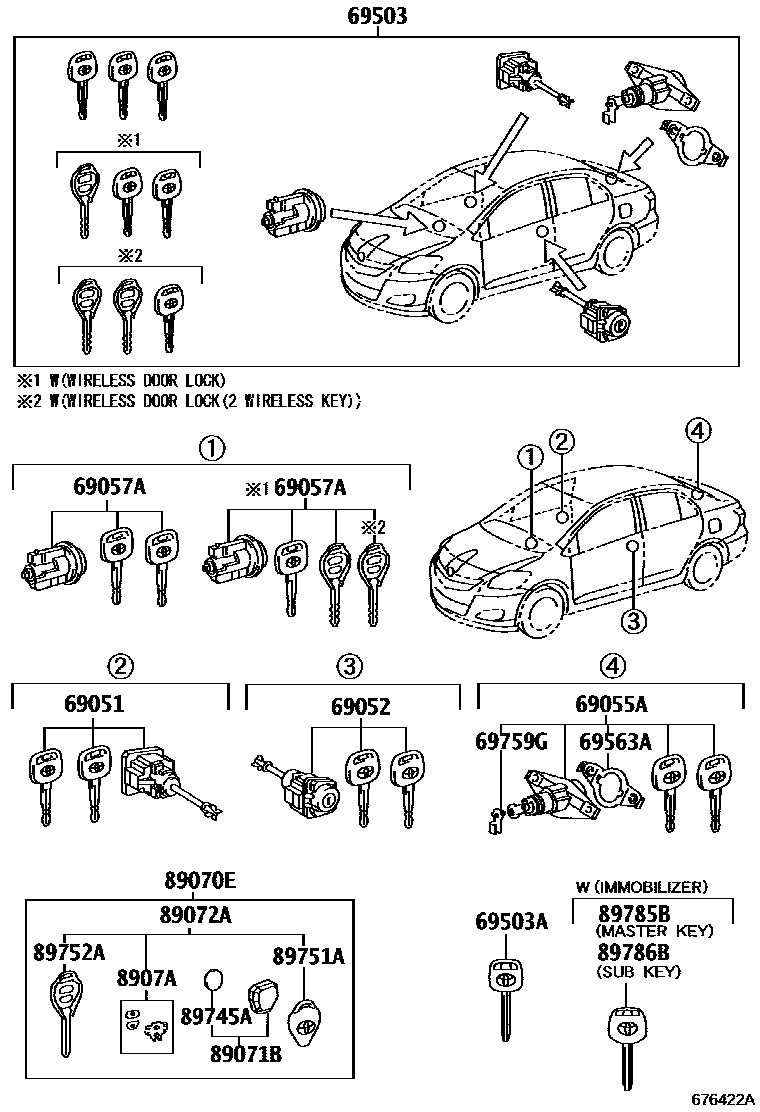

Toyota YARIS 锁芯组件 EPC diagram — 676422A
锁芯组件 — 676422A (200702 – 999999)

PNC and OE references

PNCPart nameOE numbers
69051Right door lock cylinder and key assembly69051-52440
69052Left door lock cylinder and key assembly69052-52350
69055ALuggage lock cylinder and key assembly69055-52370 · 69055-52470 · 69055-52480
69057AIgnition switch lock cylinder and key assembly69057-12730 · 69057-12750 · 69057-12780 · 69057-12800 · 69057-52510 · 69057-52520 · 69057-52530 · 69057-52610 · 69057-52611 · 69057-52880 · 69057-60610
69503Door lock cylinder components69005-52C40 · 69005-52C41 · 69005-52C50 · 69005-52C60 · 69005-52C61 · 69005-52C62 · 69005-52C63 · 69005-52C70 · 69005-52C71 · 69005-52C80 · 69005-52C81 · 69005-52C82 · 69005-52C90 · 69005-52E40 · 69005-52E50 · 69005-52E51 · 69005-52F90 · 69005-52F91 · 69005-52M10 · 69005-52M20
69503Aexternal tooth key90999-00199
69563ATrunk door lock cylinder lining69563-52060
69759GTrunk door lock core buckle69759-24080
89070ERemote key assembly89070-52750 · 89070-52751 · 89070-52752 · 89070-52760 · 89070-52770 · 89070-52790 · 89070-52791 · 89070-52792 · 89070-52A40 · 89070-52A50 · 89070-52B50 · 89070-52E10 · 89070-52E40 · 89070-52E60 · 89070-52E61
89071BRemote key sub-assembly module assembly89071-52140 · 89071-71010 · 89071-71050 · 89071-71051 · 89071-71060 · 89071-71080
89072ARemote key shell assembly89072-52420 · 89072-52470 · 89072-52630 · 89072-52710 · 89072-52720 · 89072-52760 · 89072-52780 · 89072-52781
8907ATransmitter switch assembly8907A-71010
89745ATransmitter battery89745-71010
89751ATransmitter housing cover89751-52120 · 89751-52140 · 89751-52200 · 89751-52220 · 89751-52221
89752Atransmitter housing89752-12080 · 89752-12140 · 89752-28050
89785Btransceiver key master transmitter89785-60160 · 89785-60210
89786Btransceiver key secondary transmitter89786-60170 · 89786-60220
