Toyota YARIS 遥控门锁 — Figure 8420

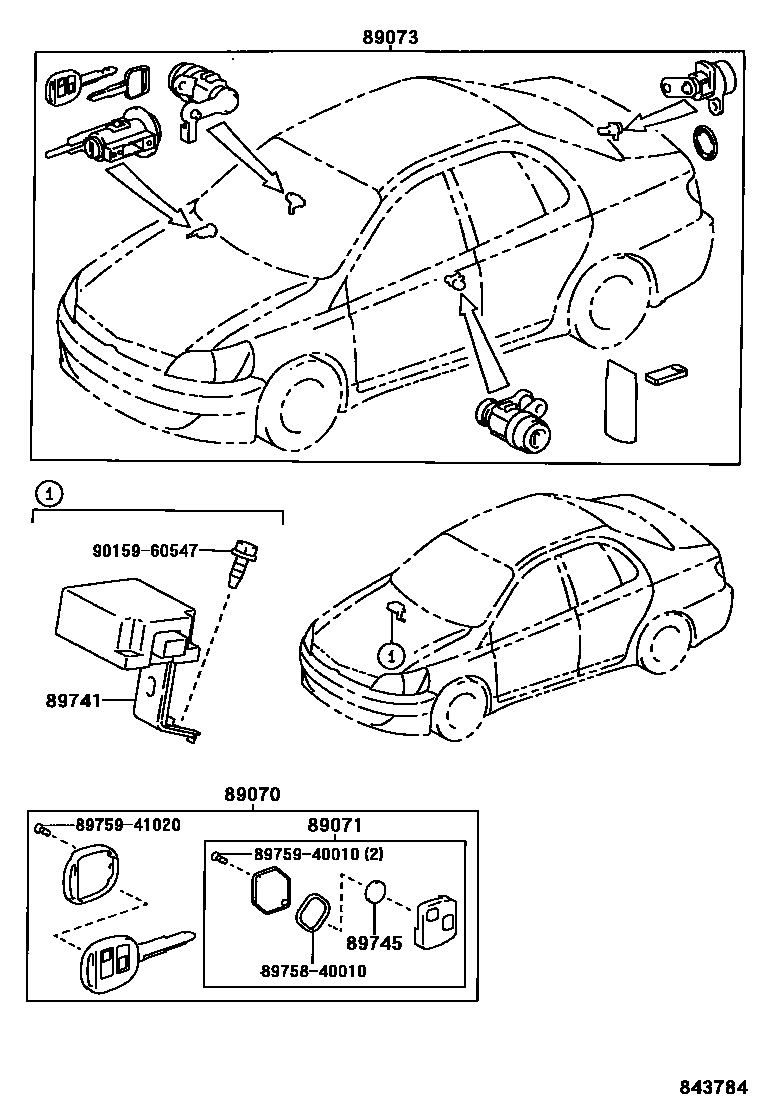

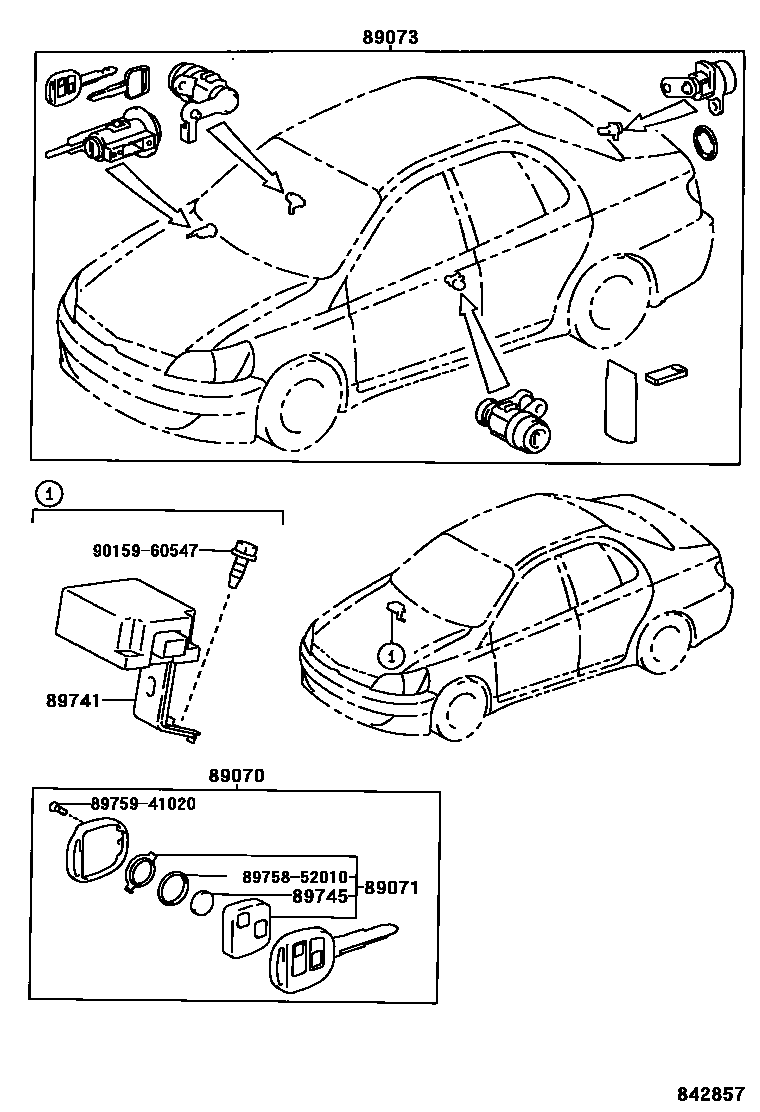

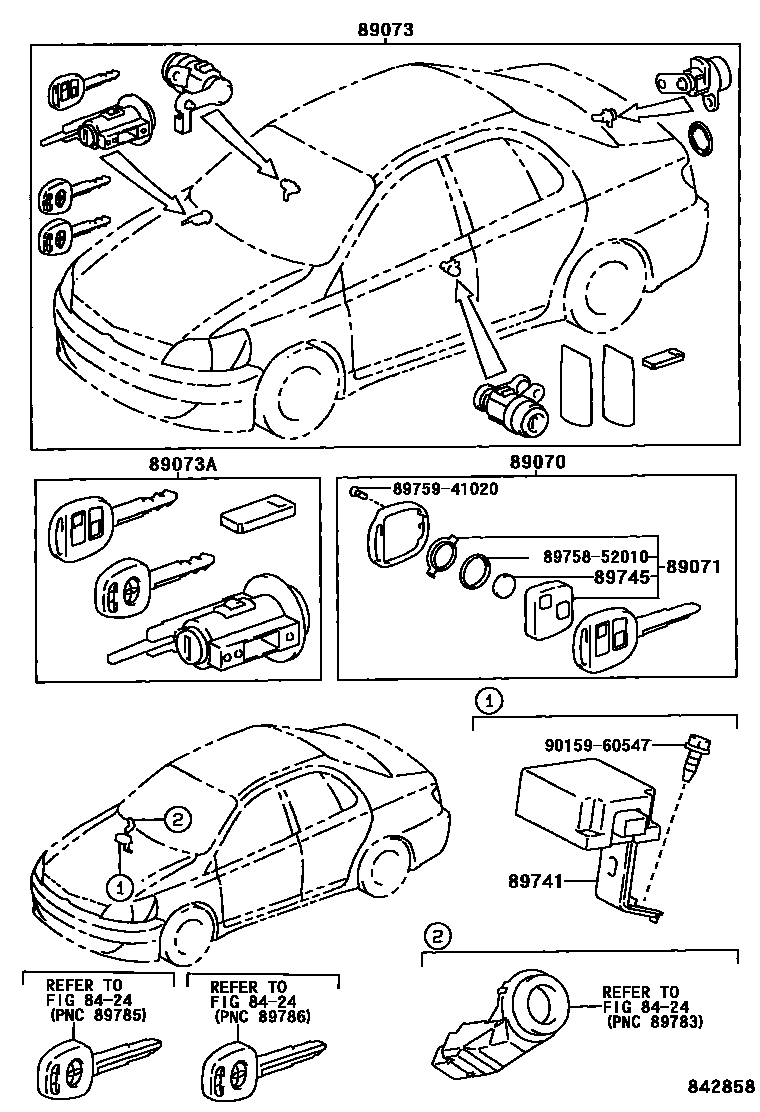

Toyota YARIS EPC diagram 8420, 遥控门锁, with 3 images and 6 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89070 | Remote key assembly | 89070-47101 · 89070-47160 · 89070-52080 · 89070-52081 · 89070-52110 · 89070-52120 · 89070-52180 · 89070-52200 · 89070-52340 · 89070-52350 |
| 89071 | Remote key sub-assembly module assembly | 89071-33100 · 89071-52020 · 89071-52021 · 89071-52030 · 89071-52040 · 89071-52050 |
| 89073 | Lock cylinder assembly with transmitter housing (without module) | 69005-52520 · 69005-52540 · 69005-52550 · 89073-52240 · 89073-52241 · 89073-52250 · 89073-52251 · 89073-52260 · 89073-52270 · 89073-52290 · 89073-52300 · 89073-52390 |
| 89073A | Ignition lock cylinder assembly with transmitter housing (internal toothed key) | 69057-52200 · 69057-52201 · 89073-52010 · 89073-52011 · 89073-52040 · 89073-52330 |
| 89741 | door control receiver | 89741-52020 · 89741-52021 · 89741-52040 · 89741-52060 · 89741-52070 |
| 89745 | Transmitter battery | 89745-40010 · 89745-52010 |
