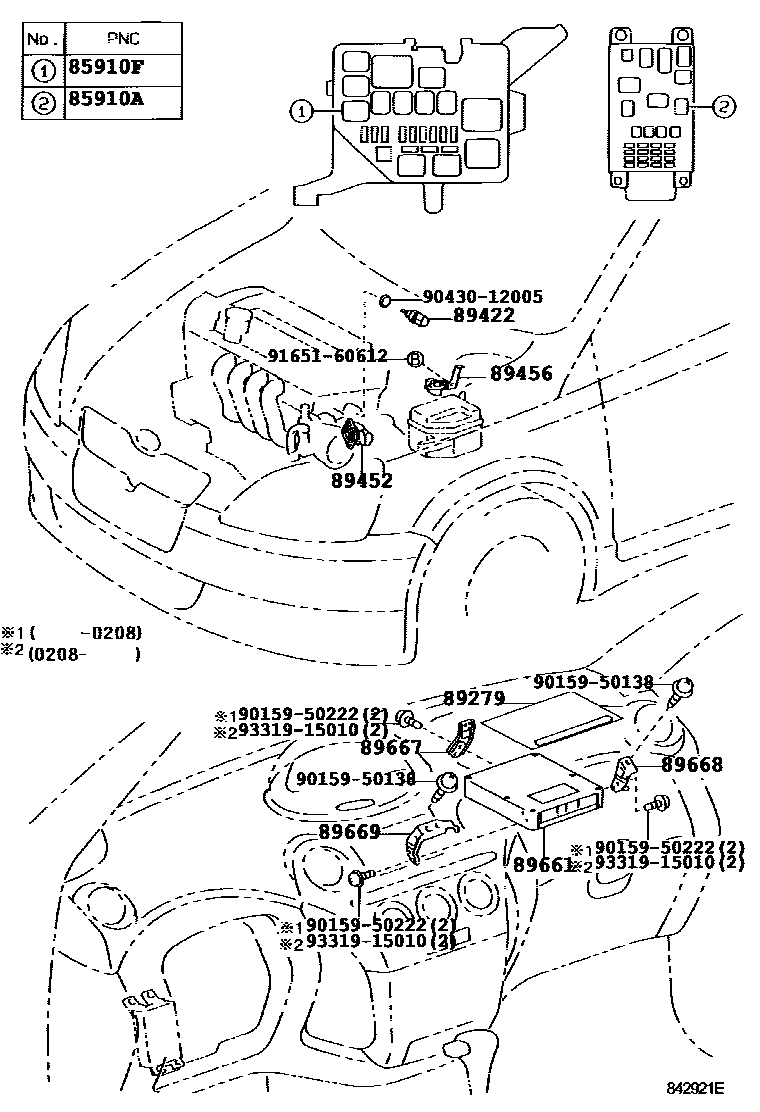

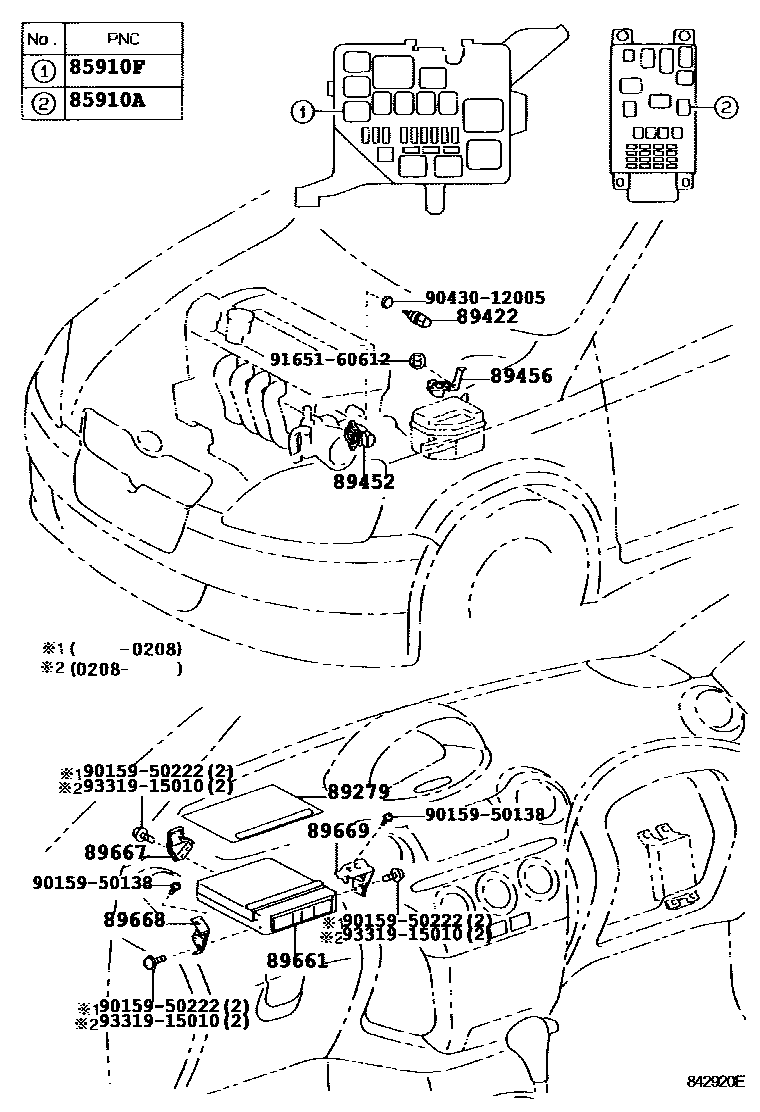

Toyota YARIS 电子燃油喷射系统 — Figure 8404
Toyota YARIS EPC diagram 8404, 电子燃油喷射系统, with 2 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90987-02012 · 90987-02027 |
| 85910F | ECU relay (for EFI) | 90987-02012 · 90987-02022 · 90987-02027 |
| 89279 | Engine control ECU cover | 89279-52040 · 89279-52100 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-16010 · 89422-22030 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-20130 |
| 89456 | variable resistor | 89450-52010 |
| 89661 | Engine control ECU | 89661-52132 · 89661-52142 · 89661-52640 · 89661-52641 · 89661-52643 · 89661-52650 · 89661-52651 · 89661-52653 · 89661-52680 · 89661-52681 · 89661-52682 · 89661-52700 · 89661-52701 · 89661-52702 · 89661-52720 · 89661-52721 · 89661-52740 · 89661-52741 · 89661-52760 · 89661-52761 · 89661-52762 · 89661-52770 · 89661-52771 · 89661-52772 · 89661-5C150 · 89661-5C160 · 89661-5C180 · 89661-5C210 · 89661-5C220 |
| 89667 | Engine control ECU bracket | 89667-52010 · 89667-52020 · 89667-52120 |
| 89668 | No. 2 engine control ECU bracket | 89668-52010 · 89668-52020 · 89668-52120 · 89668-52130 |
| 89669 | No. 3 engine control ECU bracket | 89669-52010 · 89669-52020 · 89669-52070 · 89669-52080 |
