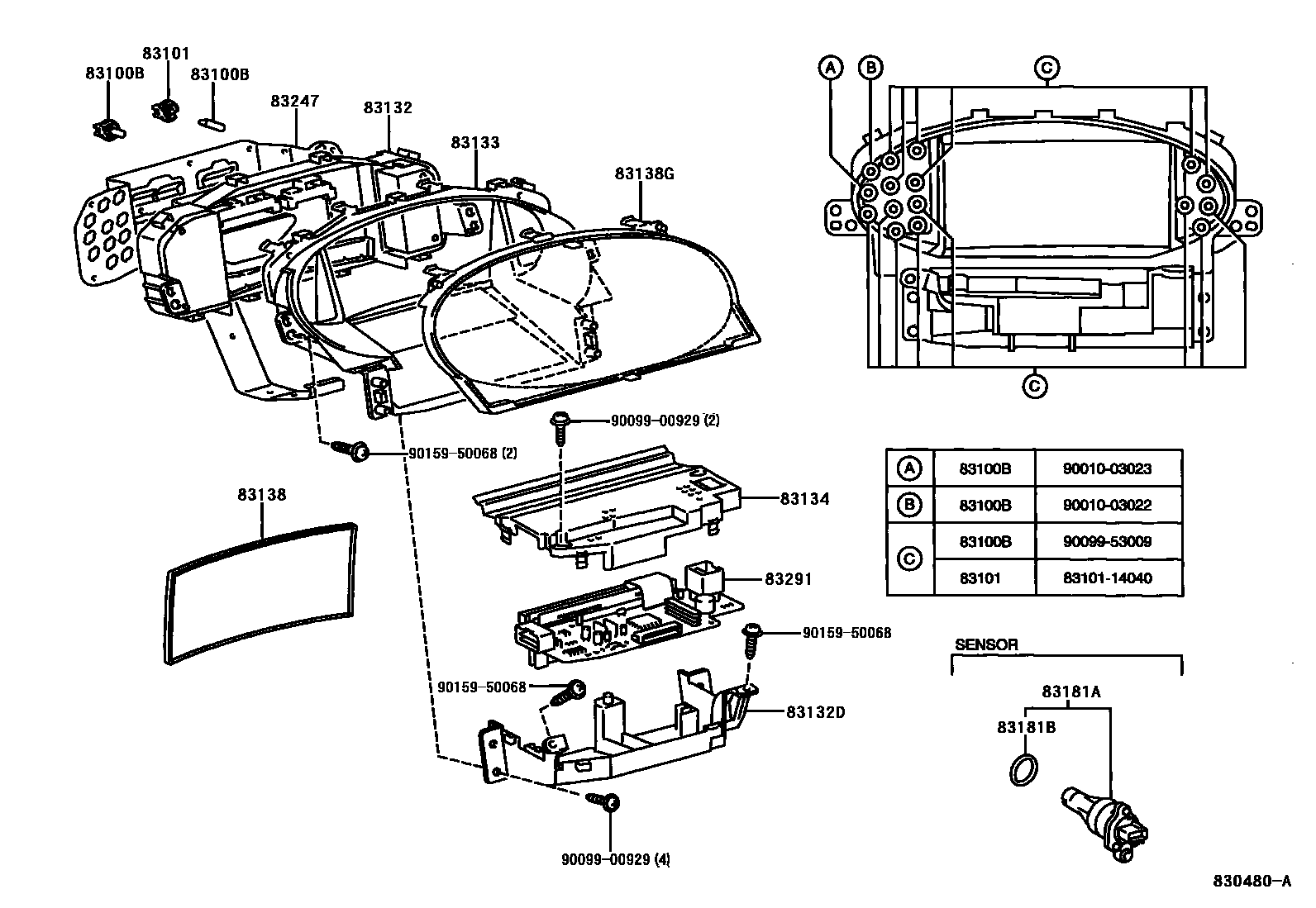

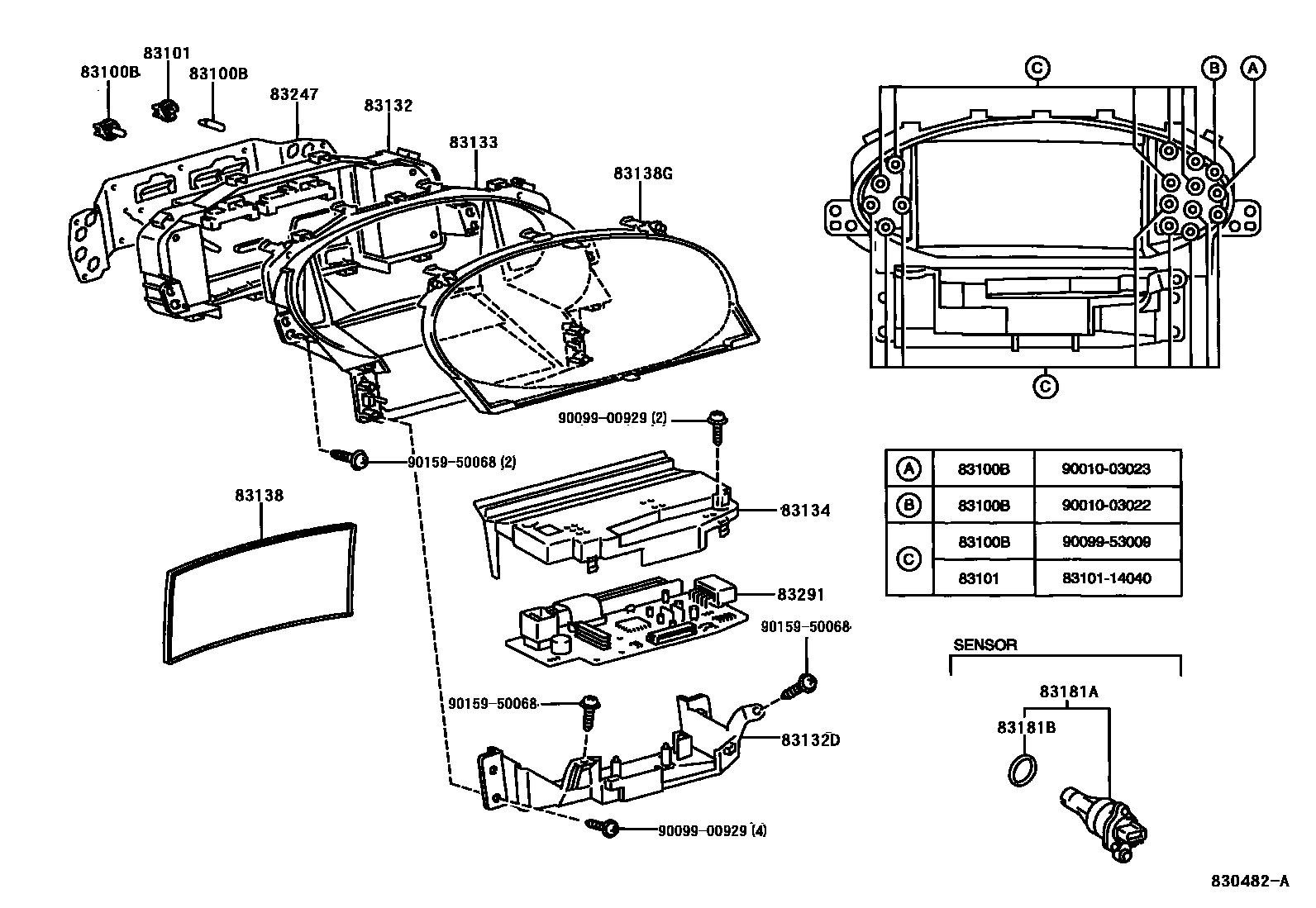

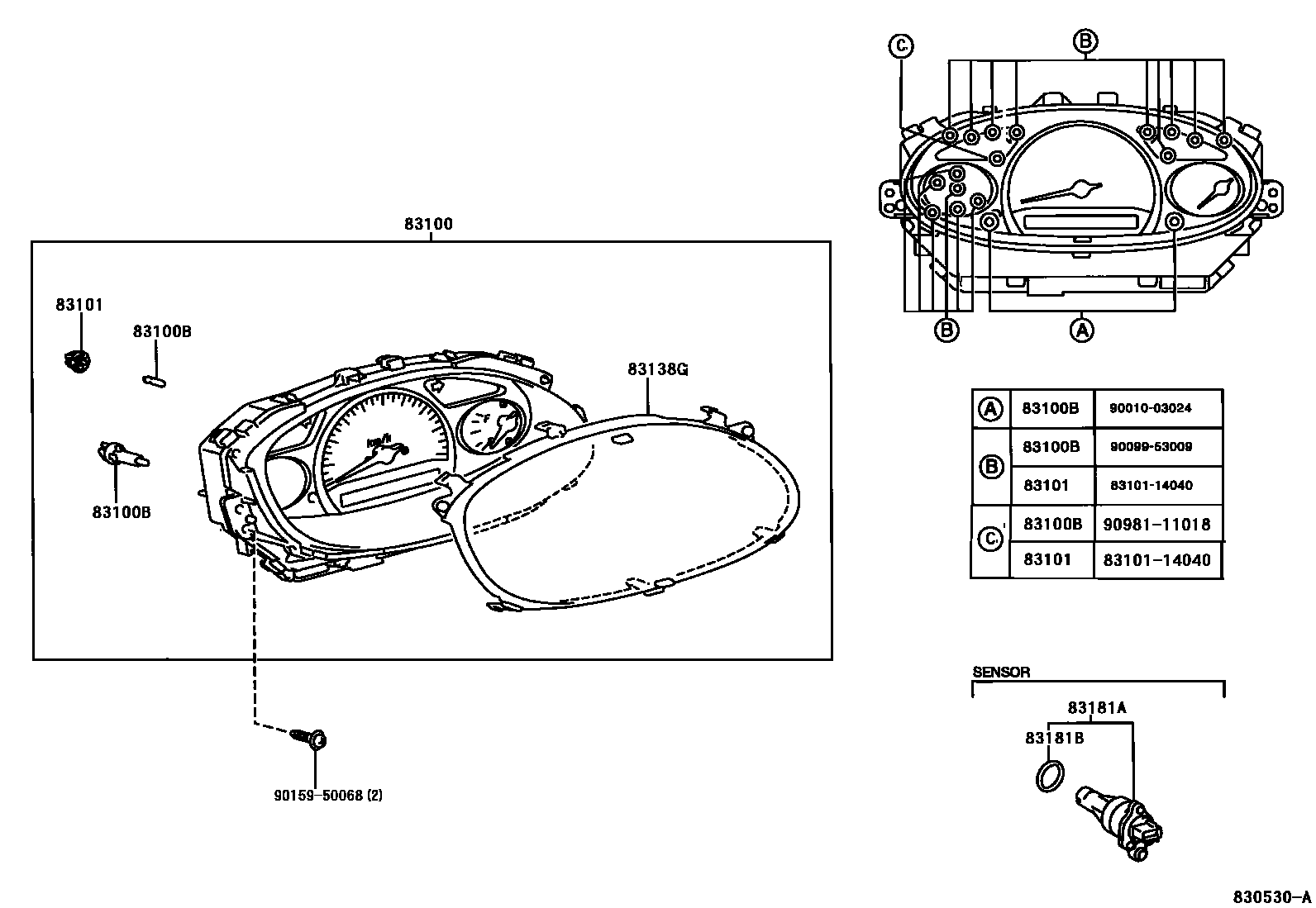

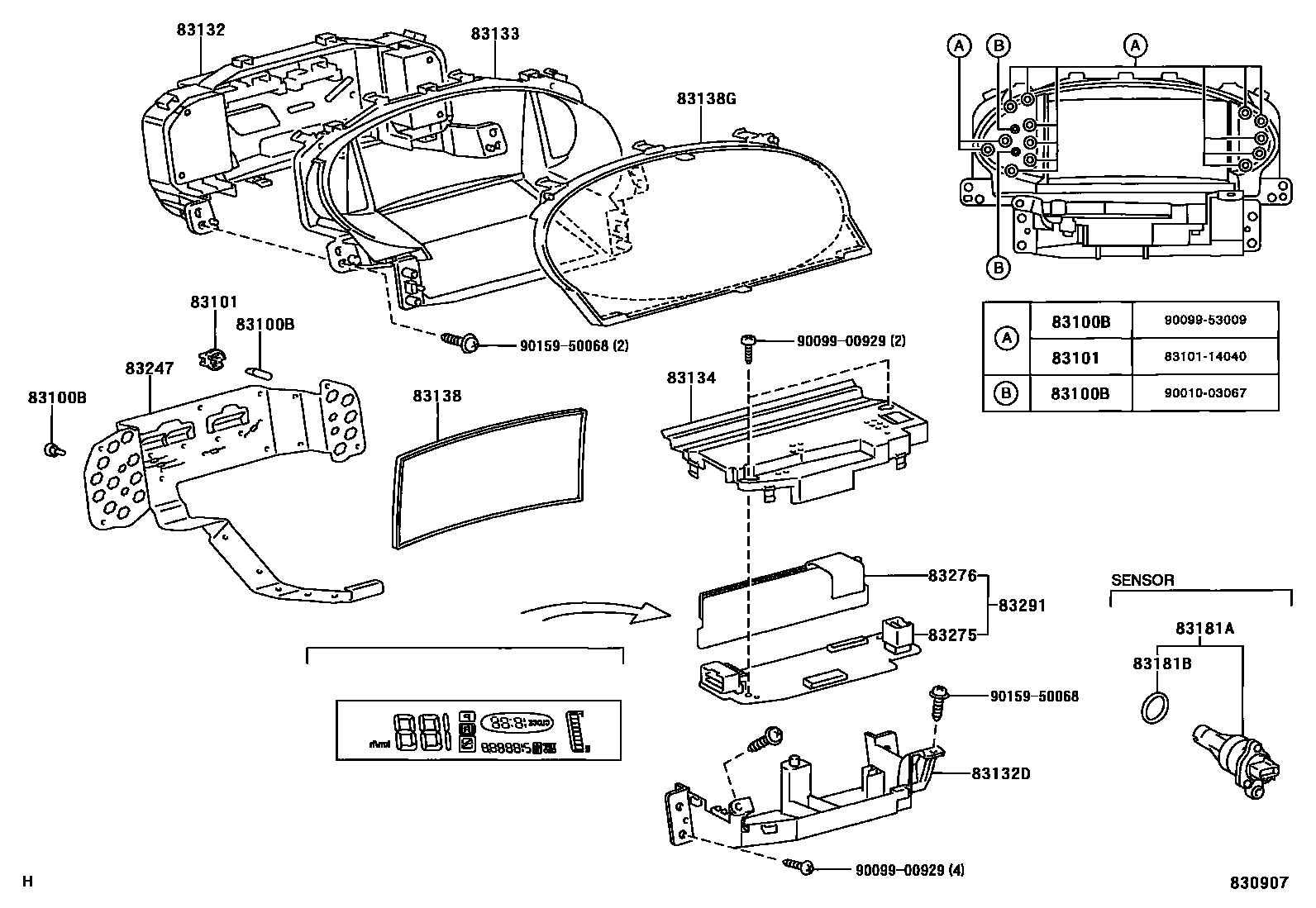

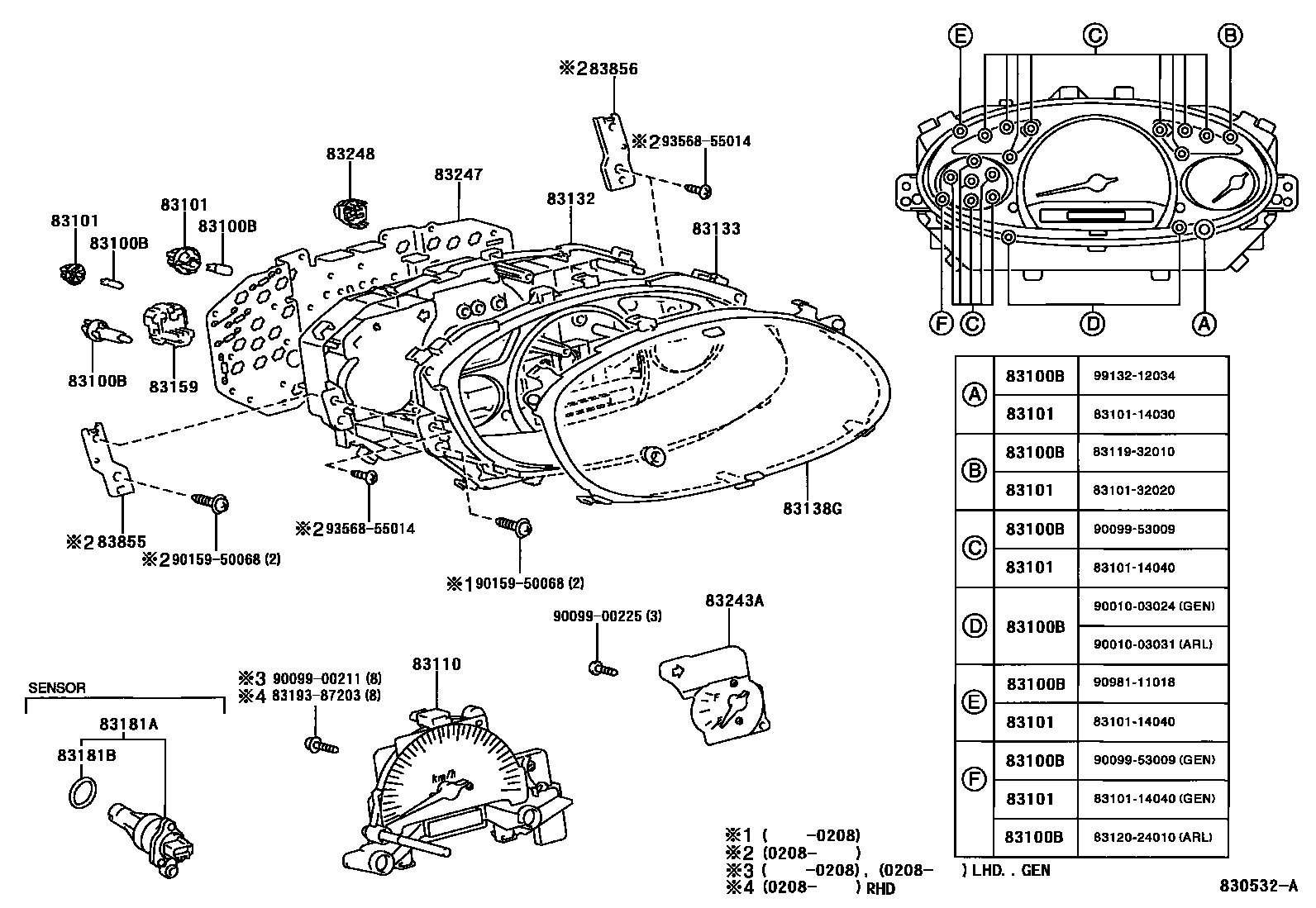

Toyota YARIS 仪表 — Figure 8301
Toyota YARIS EPC diagram 8301, 仪表, with 6 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100 | Combined instrument assembly | 83800-52380 · 83800-5C110 |
| 83100B | Combination instrument bulb No. 1 | 83119-32010 · 83120-24010 · 90010-03022 · 90010-03023 · 90010-03024 · 90010-03031 · 90010-03067 · 90099-53009 · 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-32020 |
| 83110 | Speedometer assembly | 83220-52010 · 83220-52020 · 83220-52030 |
| 83132 | Instrument cluster housing | 83841-52040 · 83841-52120 · 83841-52130 · 83841-52180 · 83841-52190 · 83841-52200 · 83841-52430 · 83841-52470 · 83841-5C060 · 83841-5C120 · 83841-5C140 · 83841-5C150 · 83841-5C160 |
| 83132D | Instrument combination housing No. 2 | 83842-52100 · 83842-52120 |
| 83133 | Combined instrument panel No. 1 | 83811-52040 · 83811-52100 · 83811-52120 · 83811-5C060 |
| 83134 | Combination instrument cover No. 1 | 83821-52100 · 83821-52120 |
| 83138 | speedometer glass | 83852-52110 |
| 83138G | Instrument cluster glass | 83852-52040 · 83852-52100 · 83852-52120 · 83852-52130 |
| 83159 | No.1 instrument switch | 83871-1A710 |
| 83181A | speedometer sensor | 83181-12020 · 83181-12040 |
| 83181B | O-ring (for speedometer sensor) | 96711-24018 · 96711-24030 |
| 83243A | Fuel gauge sub-assembly | 83882-52060 · 83882-5C140 |
| 83247 | Instrument circuit board | 83861-52060 · 83861-52070 · 83861-52090 · 83861-52120 · 83861-52130 · 83861-52200 · 83861-52430 · 83861-52470 · 83861-5C120 · 83861-5C140 · 83861-5C150 |
| 83248 | speed warning bell | 83248-20010 |
| 83275 | No. 1 ECU instrument circuit board | 83275-52460 · 83275-52490 · 83275-52510 · 83275-52520 · 83275-52530 · 83275-52540 · 83275-52590 · 83275-52600 · 83275-52610 · 83275-52620 |
| 83276 | No. 2 ECU instrument circuit board | 83276-52460 · 83276-52490 · 83855-5C040 |
| 83291 | Instrument cluster ECU | 83291-52030 · 83291-52040 · 83291-52050 · 83291-52060 · 83291-52070 · 83291-52080 · 83291-52100 · 83291-52110 · 83291-52120 · 83291-52130 · 83291-52460 · 83291-52490 · 83291-52510 · 83291-52520 · 83291-52530 · 83291-52540 · 83291-52590 · 83291-52600 · 83291-52610 · 83291-52620 |
| 83855 | No.1 instrument cluster bracket | 83855-5C040 |
| 83856 | No. 2 instrument cluster bracket | 83856-5C040 |

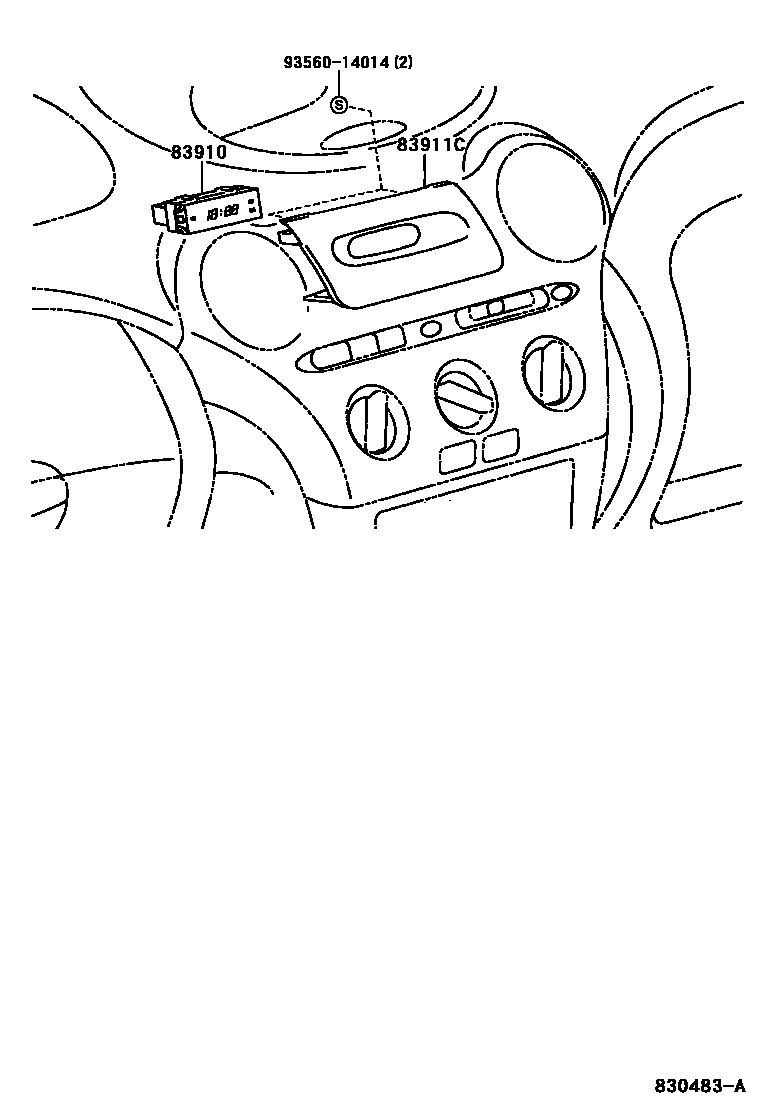

| 83910 | clock assembly | 83910-20720 |
